Pantalla AMOLED industrial de 2,4 pulgadas

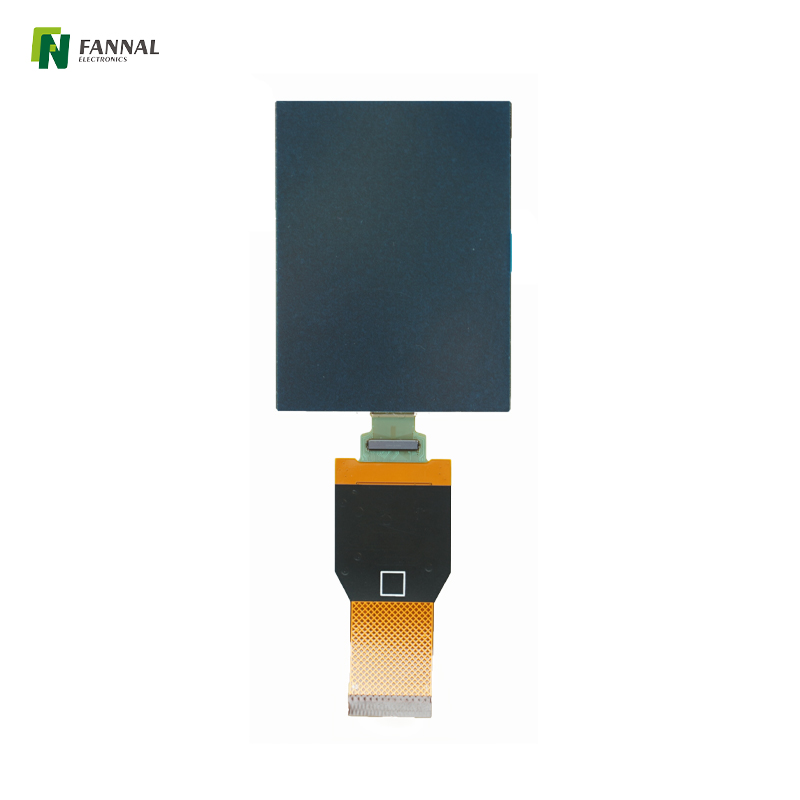

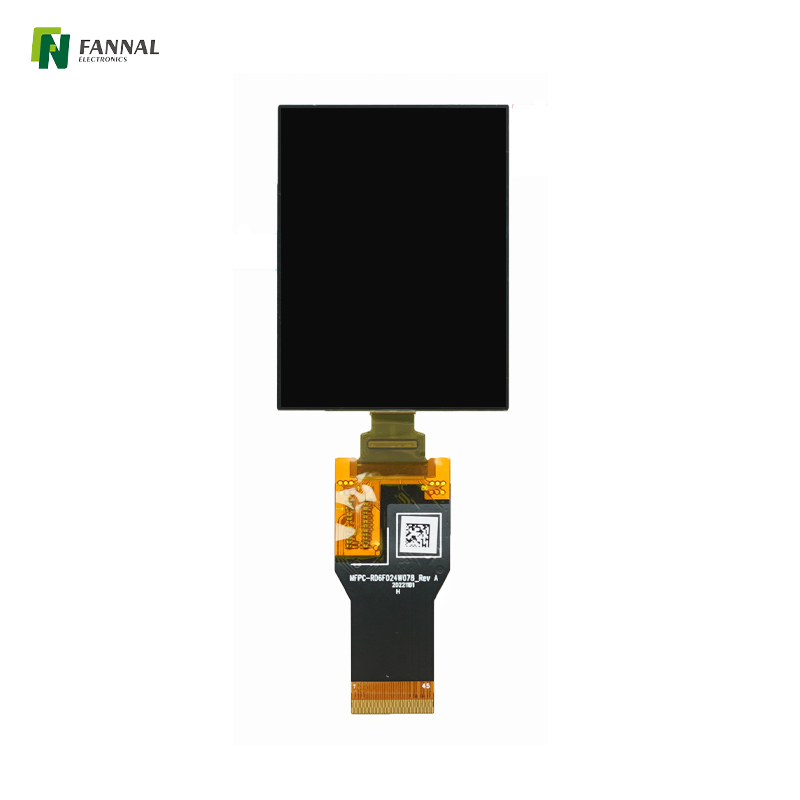

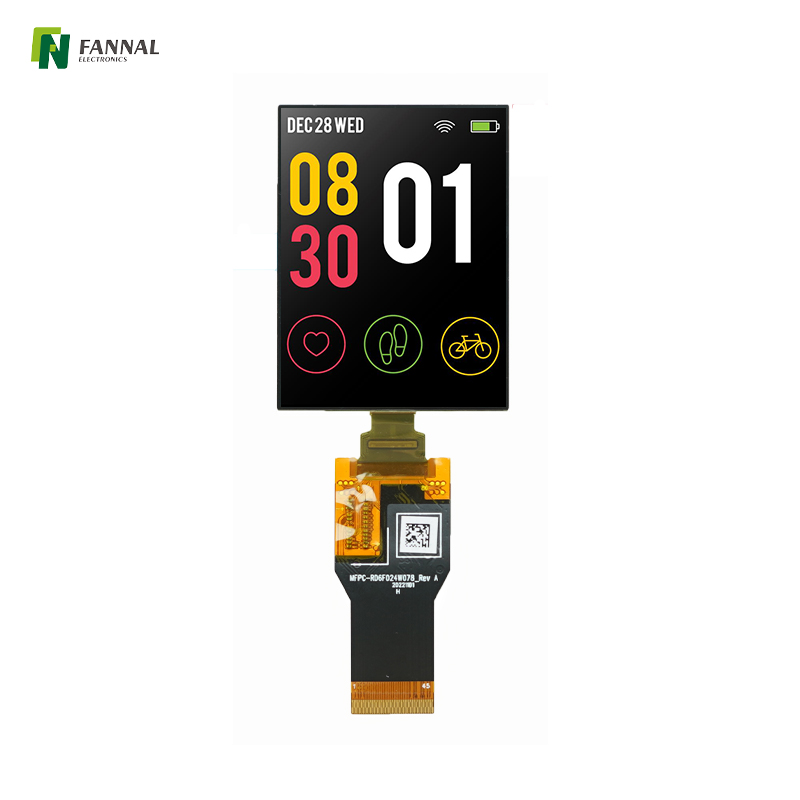

Pantalla AMOLED de 2,4 pulgadas

Modelo:
FN0240E014A
Tamaño (pulgadas):
2.4
Temperadora de operación (℃):
-20~+80℃
Temperatura de almacenamiento (℃):
-40~+80℃
Resolución:
450×600
Dirección:
TODO
Brillo (CD/m²):
800
Pantalla táctil:
Se puede elegir
Interfaz:
MIPI y MCU y SPI

Cantidad:
Estado de Disponibilidad:





Consulta Agregar a la canasta

Pantalla AMOLED industrial de 2.4 pulgadas pantalla personalizada pantalla AMOLED pantalla lcd amoled fabricante de pantalla táctil fabricantes de pantallas tft Pantallas industriales TFT comprar pantalla de visualización

Características del producto

Dibujo de productos

Especificación

Aplicación de productos

Pantalla AMOLED de 2,4 pulgadas, 450×600, 800cd/m²

Esta pantalla AMOLED ofrece un lienzo más grande de 2,4 pulgadas, que da vida a tus imágenes con mayor claridad y colores envolventes. Con una rica resolución de 450x600 píxeles , garantiza que cada detalle sea nítido y definido, lo que lo hace perfecto para aplicaciones que requieren precisión y estilo. Las interfaces MIPI, SPI y MCU brindan una integración perfecta, lo que respalda el desarrollo de dispositivos versátiles. La tecnología AMOLED autoemisiva ofrece negros profundos, alto contraste y eficiencia energética , lo que la hace ideal para dispositivos portátiles, pantallas portátiles y dispositivos inteligentes que exigen una batería de larga duración.

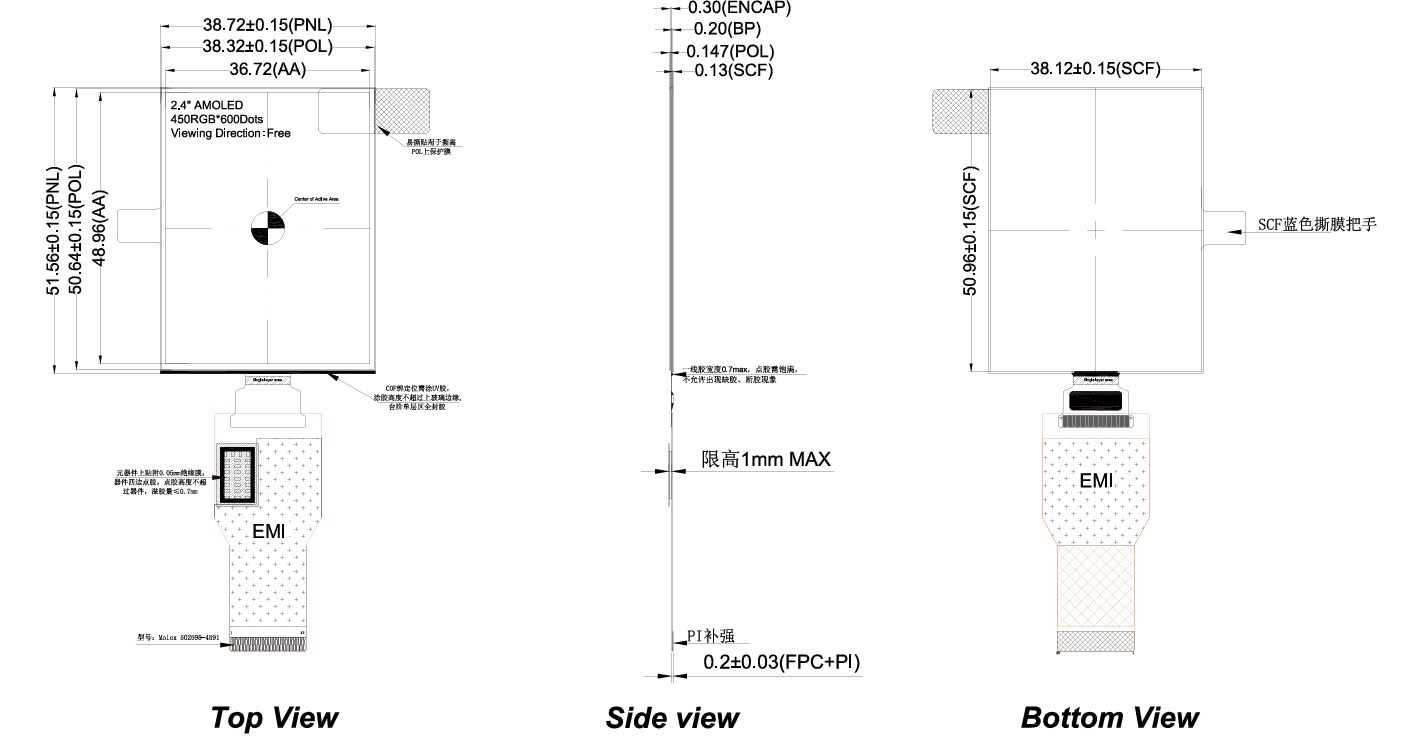

屏幕截图 2024-10-22 181258

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	2.4 (diagonal)
Resolución:	450(Alto)×600(V)
Pitch Pixel:	81,99(Alto)x81,99(V)
Área activa (mm):	36,72(Alto)×48,96(V)
Tamaño del módulo (mm):	51,56×38,72×0,78
Tipo de visualización:	AMOLED rígido
Interfaz:	MIPI y MCU y SPI
Dirección de vista:	TODO
Fuente de alimentación:	3.3
Luminancia (CD/M2):	800 (típico)

Interfaz:

Pin No.	Símbolo	E/S	Descripción
1	GND	P	Suelo.
2	GND	P	Suelo.
3	ELVSS	P	Fuente de alimentación negativa para panel.
4	ELVSS	P	Fuente de alimentación negativa para panel.
5	GND	P	Suelo.
6	ELVDD	P	Fuente de energía positiva para panel.
7	ELVDD	P	Fuente de energía positiva para panel.
8	GND	P	Suelo.
9	VCI	P	Fuente de alimentación para sistema analógico de interfaz IC de controlador de pantalla.
10	GND	P	Suelo.
11	Vddio	P	Fuente de alimentación para interfaz IC del controlador de pantalla y sistema lógico.
12	GND	P	Suelo.
13	TE1	O	Pin de informe activo de estado de IC .
14	SWIRE	O	Pin de configuración del protocolo Swire de Power IC.
15	TE	O	Pin de salida de efecto desgarro para sincronizar MCU para escribir cuadros, activado por S/W dominio. Cuando este pin no está activado, este pin tiene salida baja.
16	Resx	I	El reinicio del controlador de pantalla debe aplicarse a inicializar correctamente el chip. La señal está activa. bajo.
17	GND	P	Suelo.
18	SDI_RDX	E/S	SDl: Señal de entrada serie en SPl l/F. Los datos son entrada en el flanco ascendente de la señal SCL. RDX: Lee la señal estroboscópica para escribir datos cuando RDX es 'Bajo' en la interfaz MPU de la serie 80.
19	DCX	I	Mostrar selección de datos/comandos en la serie 80 MPUl/F y SPl l/F de 4 hilos.
20	SCL	I	WRX: escribe una señal estroboscópica para escribir datos cuando WRX es 'Bajo' en MPU I/F de la serie 80. SCL: A Señal de reloj síncrono en SPl l/F.
21	CSX	I	Pin de entrada de selección de chip (habilitación 'Baja') en la serie 80.
22-29	D0-D7	E/S	Bus de datos bidireccional de 8 bits para MPU l/F de la serie 80 y bus de datos de entrada de 8 bits para RGB l/F.
30	GND	P	Suelo.
31	IM1	E/S	Selección del tipo de interfaz.
32	IM0	yo/0	Selección del tipo de interfaz.
33	GND	P	Suelo.
34	GND	P	Suelo.
35	D0P	E/S	Señales de datos diferenciales si interfaz MIPI.
36	D0n	E/S	Señales de datos diferenciales si interfaz MIPI.
37	GND	P	Suelo.
38	GND	P	Suelo.
39	CLKP	I	Señales de datos diferenciales si interfaz MIPI.
40	Clkn	I	Señales de datos diferenciales si interfaz MIPI.
41	GND	P	Suelo.
42	GND	P	Suelo.
43	MTP	P	Fuente de alimentación de programación MTP. Debe dejarse abierto o conectado a GND en condiciones normales.
44	GND	P	Suelo.
45	GND	P	Suelo.

Características eléctricas:

Parámetro	Símbolo:	Mínimo	Típ.	Max.	Unidad
Voltaje de entrada OLED	ELVDD	2.0	3.6	6	V
Voltaje de salida OLED	Vddio	-4.7	-3.6	-0.4	V

Solicitud

Las pantallas AMOLED se utilizan comúnmente en una variedad de aplicaciones debido a sus colores vibrantes, relaciones de contraste superiores y bajo consumo de energía. A continuación se muestran algunas aplicaciones importantes:
