Pantalla AMOLED industrial de 12,6 pulgadas

Pantalla AMOLED de 12,6 pulgadas

Modelo:
FN1260T001A
Tamaño (pulgadas):
12.6
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-40~+80
Resolución:
1600×2560
Dirección:
TODO
Brillo (CD/m²):
400
Pantalla táctil:
Se puede elegir
Interfaz:
Mipi

Cantidad:
Estado de Disponibilidad:





Consulta Agregar a la canasta

Pantalla AMOLED industrial de 12.6 pulgadas pantalla AMOLED pantalla lcd amoled

Características clave

Dibujo

Especificación

Solicitud

¿Por qué FANNAL?

Pantalla AMOLED de 12,6 pulgadas, 1600 × 2560, MIPI, 400 cd/m²

Esta pantalla AMOLED de 12,6 pulgadas, con una resolución de 1600×2560 y un brillo de 400cd/m², utiliza la interfaz MIPI para ofrecer imágenes de alta calidad. El tamaño de pantalla más grande, combinado con su avanzada tecnología AMOLED, lo hace ideal para aplicaciones que requieren una salida de imágenes vívidas y detalladas, como tabletas, monitores y equipos industriales.

Características clave

✔ Panel AMOLED de resolución ultraalta 1600 × 2560

Esta pantalla de 12,6 pulgadas utiliza un panel AMOLED de alta resolución , que ofrece colores intensos, negros profundos y alto contraste , que son significativamente superiores a las pantallas LCD tradicionales en cuanto a fidelidad de imagen e impacto visual.

✔ Iluminación de píxeles independiente (tecnología AMOLED)

Cada píxel emite su propia luz, lo que permite:

Verdaderos negros profundos
Reproducción de colores vivos
Altas relaciones de contraste
Estas características hacen que la pantalla sea excelente para la claridad de la interfaz de usuario y el contenido visual en pantallas profesionales.

✔ Interfaz MIPI para una integración perfecta

La interfaz MIPI proporciona una transferencia de datos rápida y confiable adecuada para sistemas integrados, tabletas, dispositivos médicos y productos de visualización de alto rendimiento.

✔ Amplio ángulo de visión (TODOS)

Los paneles AMOLED suelen ofrecer amplios ángulos de visión , lo que garantiza un color y brillo constantes incluso cuando se ven desde un lado. Esto es fundamental para pantallas vistas desde múltiples posiciones o en entornos colaborativos.

✔ Brillo moderado (400 cd/m²)

Con una clasificación típica de alrededor de 400 cd/m² , esta pantalla es ideal para entornos interiores y bien iluminados : tableros corporativos, industriales, comerciales y profesionales.

✔ Rango de temperatura apto para la industria

Diseñado para uso profesional, este módulo admite un amplio rango de temperaturas de funcionamiento normalmente adecuado para sistemas industriales e integrados (con opciones que abarcan –20 °C a +70 °C ) según las especificaciones del producto.

✔ Personalizable para las necesidades del proyecto

El módulo AMOLED se puede personalizar con:

Integración táctil (opciones capacitivas)
Cobertura de vidrio/capas protectoras
Placas de interfaz personalizadas/soluciones de montaje
Adaptación de cableado y configuración de pines.

FANNAL ofrece servicios completos de personalización adaptados a los requisitos de su producto.

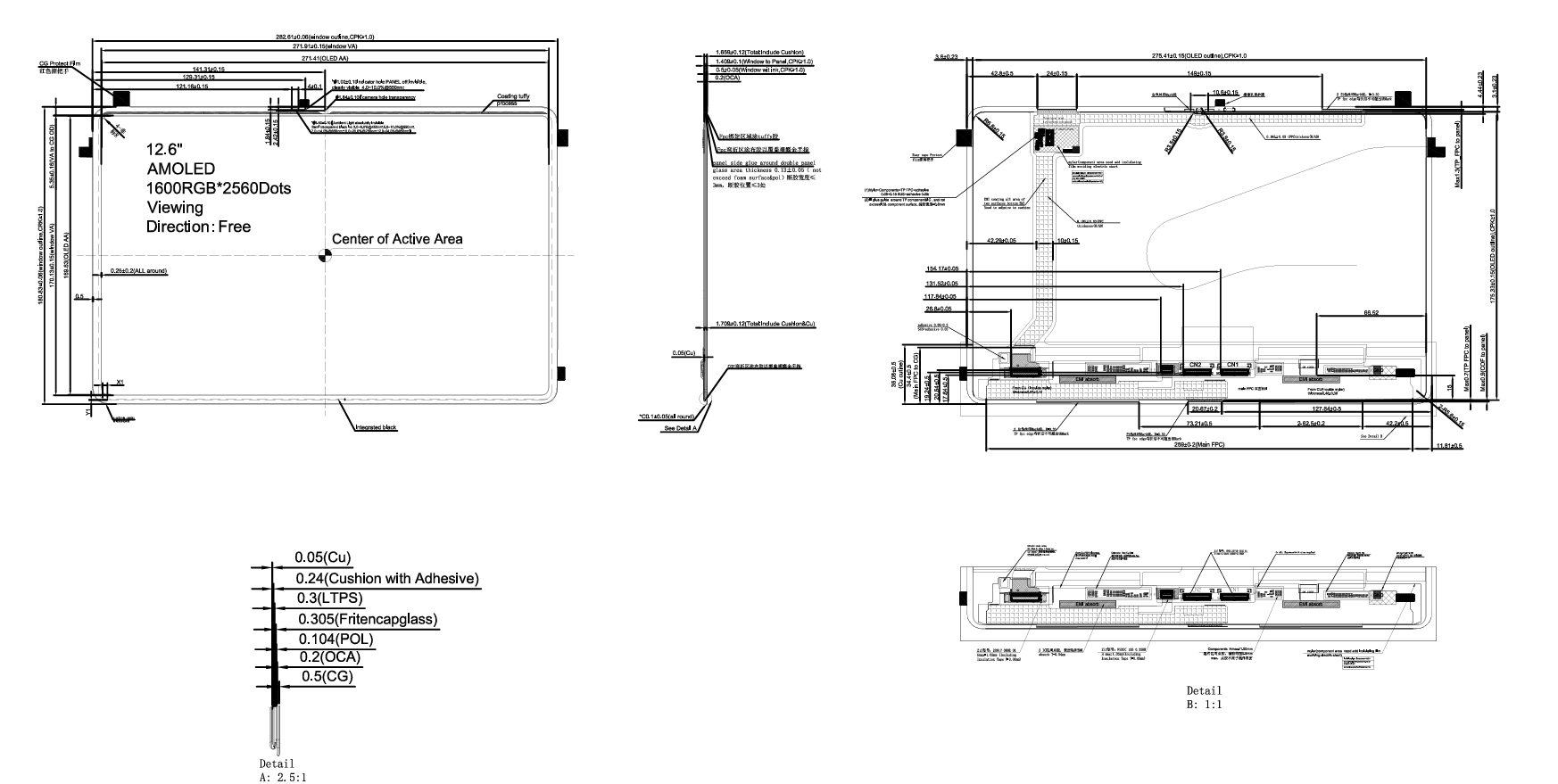

Dibujo

屏幕截图 2024-10-24 134555

Presupuesto

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	12,6 (diagonales)
Resolución:	1600(Alto)×2560(V)
Pitch Pixel:	106,02(Alto)x106,02(V)
Área activa (mm):	271,4112(Alto)×169,632(V)
Tamaño del módulo (mm):	275.411×175.232×1.659
Tipo de visualización:	Amolado
Interfaz:	Mipi
Dirección de vista:	TODO
Fuente de alimentación:	3.3
Luminancia (CD/M2):	400 (típ.)

Interfaz:

Pin No.	Símbolo	E/S	Descripción
1	CAROLINA DEL NORTE	-	Sin conexión.
2	CAROLINA DEL NORTE	-	Sin conexión.
3	GND	P	Suelo.
4	TP_Informe_ES	I	Pin de reserva. Si no se utiliza, abra este pin.
5	Tp_rst	I	Restablecer pin para contacto, activo bajo.
6	TP_INT_Sensorhub	I	Pin de reserva. Si no se utiliza, abra este pin.
7	TP_INT para AP	I	Pin de interrupción para Touch.
8	TP_SPI_CS0	I	Pin de selección del chip SPl para TP.
9	TP_SPI_SCK	I	SPl Pin de reloj para TP.
10	TP_SPI_MOSI	I	Pin SPI MOSl para TP spi.
11	TP_SPI_MISO	I	Pin SPI MOSl para TP spi.
12	GND	P	Suelo.
13	TSP_SDA	I	Pin de reserva, abre este pin.
14	TSP_SCL	I	Pin de reserva, abre este pin.
15	CLK TP IC	I	Pin de reserva, abre este pin.
16	TSP_1.8V	P	Alimentación TP LOVCC.
17	TSP_3.3V	P	Alimentación TP AVDD.
18	GND	P	Suelo.
19	MIPI_D3N_L	I	DSI-D3- del Master lC MIPl.
20	MIPI_D3P_L	I	DSI-D3+ del Master lC MIPl.
21	GND	P	Suelo.
22	MIPI_D2N_L	I	DSI-D2- de Master lC MIPl
23	MIPI_D2P_L	I	DSI-D2+ del Master LC MIPl
24	GND	P	Suelo.
25	MIPI_CLKN_L	I	DSI-CLK-de MasterIC MIPI.
26	MIPI_CLKP_L	I	DSI-CLK+ del Maestro LC MIPI.
27	GND	P	Suelo.
28	MIPI_D1N_L	I	DSI-D1- del Master IC MIPl.
29	MIPI_D1P_L	I	DSI-D1+ del Master IC MIPl.
30	GND	P	Suelo.
31	MIPI_D0N_L	I	DSI-D0- del Master IC MIP.
32	MIPI_D0P_L	I	DSI-D0+ del Master IC MIP.
33	GND	P	Suelo.
34	Err_fg	O	Pin de salida utilizado para monitorear el estado del controlador de pantalla y el estado de error del HSDT de MIP.
35	EL_12C_SCL	E/S	(12C) Pin de E/S del reloj SCL para PMIC.
36	EL_I2C_SDA	E/S	(12C) Pin de E/S de datos SCL para PMIC.
37-39	1,8 V	P	VDDI para DDIC.
40	ID0	O	Pin de identificación, pin de salida, conexión interna de 1,8 V; si no se utiliza, abra este pin.
41	ID1	O	Pin ID, pin de salida, conexión interna GND, si no se utiliza,
42	CAROLINA DEL NORTE	-	Sin conexión.
43	E_AVDD	P	Fuente de alimentación para sistema analógico DDlC.
44	CAROLINA DEL NORTE	-	Sin conexión.
45	GND	P	SUELO.
46	AVDD ES	I	Pin de control de habilitación del LC de alimentación.
47	SWIRE	I	Pin de configuración del protocolo Swire del IC de alimentación.
48	CAROLINA DEL NORTE	-	Sin conexión.
49	CAROLINA DEL NORTE	-	Sin conexión.
50	ELVSS	P	ELVSS para OLED.

Características eléctricas:

Parámetro	Símbolo:	Mínimo	Max.	Unidad
Voltaje de potencia analógico/de refuerzo	VCI	-0.3	5.5	V
voltaje de E/S	VDDDIO	-0.3	5.5	V

Solicitud

1. Paneles de visualización integrados de alta resolución

Por qué: La resolución de 1600 × 2560 y el rico contraste lo hacen ideal para sistemas integrados que requieren una interfaz de usuario detallada, gráficos e imágenes de alta calidad.
Dónde: terminales de control industrial, interfaces de usuario de máquinas y pantallas de operador integradas en gabinetes de equipos.

2. Pantallas médicas y de diagnóstico

Por qué: Los negros profundos, el alto contraste y los amplios ángulos de visión garantizan que la información visual crítica (como gráficos, imágenes y formas de onda) sea fácil de leer y precisa.
Dónde: Estaciones de trabajo de diagnóstico, interfaces de monitorización de pacientes y resúmenes de imágenes.

3. Tabletas profesionales y dispositivos portátiles

Por qué: El rico color y la claridad visual de AMOLED mejoran las interfaces para dispositivos integrados portátiles o portátiles de primera calidad.
Dónde: tabletas de inspección de campo, tabletas empresariales robustas, pantallas portátiles de supervisión.

4. Interfaces de usuario para comercio minorista/POS/quiosco

Por qué: Las imágenes vibrantes y la claridad hacen que los elementos gráficos, los íconos y el texto se destaquen en las interfaces de usuario comerciales.
Dónde: Terminales POS minoristas, quioscos interactivos, pantallas de atención al cliente.

5. Visualización inteligente y señalización digital (interior)

Por qué: El fuerte atractivo visual de AMOLED y su amplio ángulo de visión garantizan gráficos que llamen la atención y claridad del texto durante presentaciones o señalización digital.
Dónde: Pantallas para conferencias, paneles informativos y sistemas de señalización interior.

Automotor

Sistemas de pago

Transporte

bicicleta eléctrica

Exterior

Paneles industriales

Equipo médico

Planta de ingeniería

Máquina expendedora

~!phoenix_varTXT18!~

~!phoenix_varTXT20!~

~!phoenix_varTXT22!~

¿Por qué FANNAL?

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Control de calidad

certificado de calidad

Preguntas frecuentes

1. ¿Qué diferencia una pantalla AMOLED de 12,6 pulgadas de una pantalla LCD normal?

Los paneles AMOLED tienen píxeles autoemisores , lo que permite obtener negros más profundos y un mayor contraste que los LCD, que dependen de la retroiluminación. Esto da como resultado imágenes más ricas y un menor consumo de energía para elementos de interfaz de usuario más oscuros.

2. ¿Qué resolución admite la pantalla AMOLED de 12,6'?

Esta pantalla admite alta resolución de 1600 × 2560 , lo que proporciona elementos de interfaz de usuario nítidos, texto detallado y gráficos nítidos adecuados para sistemas integrados y dispositivos profesionales.

3. ¿Qué interfaz utiliza esta pantalla?

Utiliza una interfaz MIPI , que es ampliamente compatible con procesadores integrados y SoC modernos para la transmisión de datos de alta velocidad.

4. ¿El nivel de brillo es adecuado para entornos industriales?

Con un brillo de ~ 400 cd/m² , esta pantalla funciona bien en interiores y en áreas bien iluminadas . Para visibilidad directa de la luz solar exterior, considere soluciones especializadas de alto brillo.

5. ¿Se puede utilizar esta pantalla AMOLED de 12,6' de forma táctil?

Sí, se puede agregar integración táctil (capacitiva) según los requisitos del proyecto e integrarla mecánicamente con cubreobjetos si es necesario.

6. ¿Para qué tipo de aplicaciones es ideal esta pantalla?

Es ideal para interfaces médicas , de visualización integrada , , tabletas profesionales , , sistemas POS/kiosco y señalización digital en interiores donde la calidad visual y el contraste son importantes. (Ver sección de Aplicaciones)

7. ¿Puedes personalizar este módulo AMOLED?

Sí. Las opciones de personalización incluyen ajustes de interfaz, cubreobjetos, mejoras ópticas y dimensiones mecánicas adaptadas a su proyecto integrado.

8. ¿Cuál es la temperatura de funcionamiento típica de esta pantalla?

Este módulo está diseñado para un rango operativo industrial extendido (por ejemplo, –20 °C a +70 °C ), adecuado para sistemas integrados y productos comerciales.
