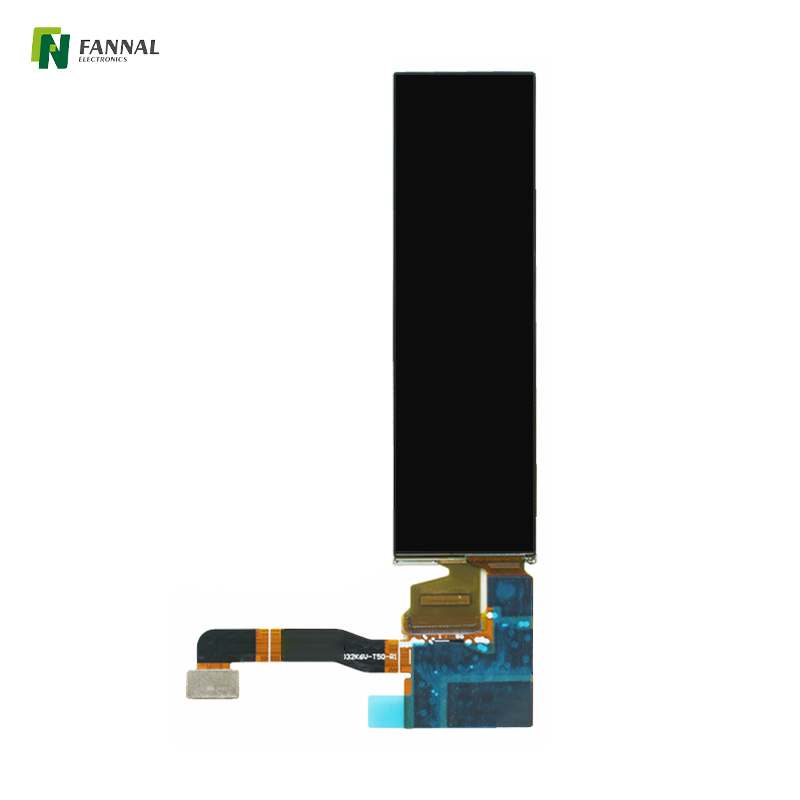

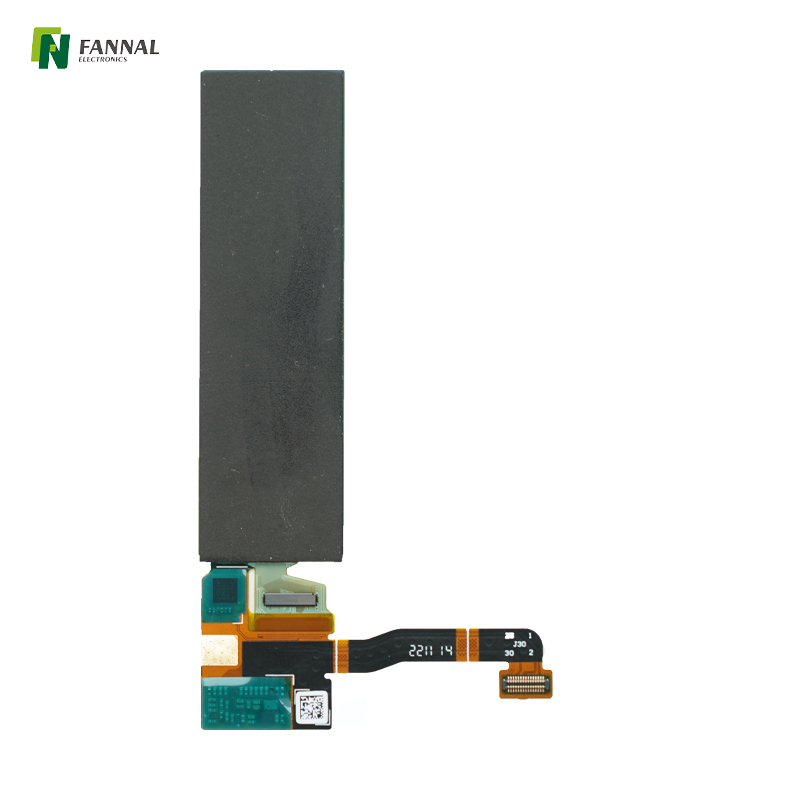

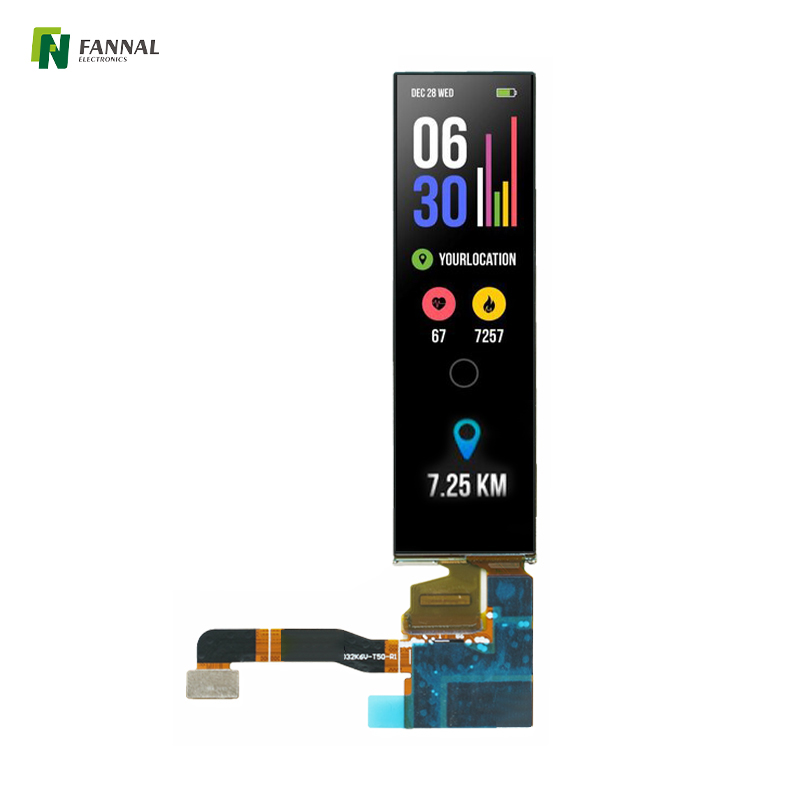

Pantalla AMOLED de barra de 3.2 pulgadas 262x928 MIPI Interfaz Pantalla OLED

Pantalla AMOLED de barra de 3.189 pulgadas

Modelo:
FN0320E002A
Marca del producto:
FANNAL
Tamaño (pulgadas):
3.2
Temperadora de operación (℃):
-20~+70℃
Temperatura de almacenamiento (℃):
-40~+80℃
Interfaz de visualización:
Mipi
Resolución:
262×928
Dirección:
TODO
Brillo (CD/m²):
500
Pantalla táctil:
Personalización

Cantidad:
Estado de Disponibilidad:





Consulta Añadir a la cesta

Pantalla de barra pantalla AMOLED comprar pantalla de visualización

Descripción general

Dibujo

Especificación

Aplicaciones

Acerca de FANNAL

Descripción general

La pantalla pertenece a la clase de tamaño estándar AMOLED de 3,2 pulgadas , con una diagonal activa real de 3.189 pulgadas . La pantalla está diseñada para dispositivos portátiles de alto rendimiento y presenta una resolución de 262x928 píxeles . Con una luminancia de 500 cd/m² , esta pantalla garantiza imágenes brillantes y vívidas, lo que la hace adecuada para diversas aplicaciones donde la visibilidad es crucial.

Especificaciones clave

Área activa : 22.008 x 77.952 mm
Interfaz : MIPI
Luminancia : 500 CD/m²
Dirección de la vista : todas las direcciones (ángulos de visión anchos)

Características

Alta resolución : la densidad de píxeles de la pantalla permite texto e imágenes nítidas, mejorando la experiencia del usuario en aplicaciones portátiles.
Ángulos de visión amplios : con la capacidad de ver la pantalla claramente desde cualquier ángulo, garantiza la usabilidad en diversas condiciones.
Factor de forma compacta : el diseño en forma de barra es particularmente adecuado para aplicaciones como rastreadores de fitness, bandas inteligentes y otros dispositivos portátiles compactos.
Brillo : la alta luminancia hace que la pantalla sea legible incluso en entornos brillantes, lo que garantiza la usabilidad en entornos al aire libre.

Esta pantalla AMOLED es una excelente opción para los desarrolladores que buscan crear dispositivos portátiles innovadores y fáciles de usar, combinando la funcionalidad con un rendimiento visual sobresaliente.

¿Por qué elegir un expositor estilo barra?

Las pantallas de estilo barra (proporciones de aspecto alargadas en formato vertical) mejoran la claridad de la interfaz de usuario en pilas de información vertical, como listas, notificaciones o fuentes de estado. Reducen el desplazamiento y maximizan el área utilizable de la pantalla en factores de forma reducidos.

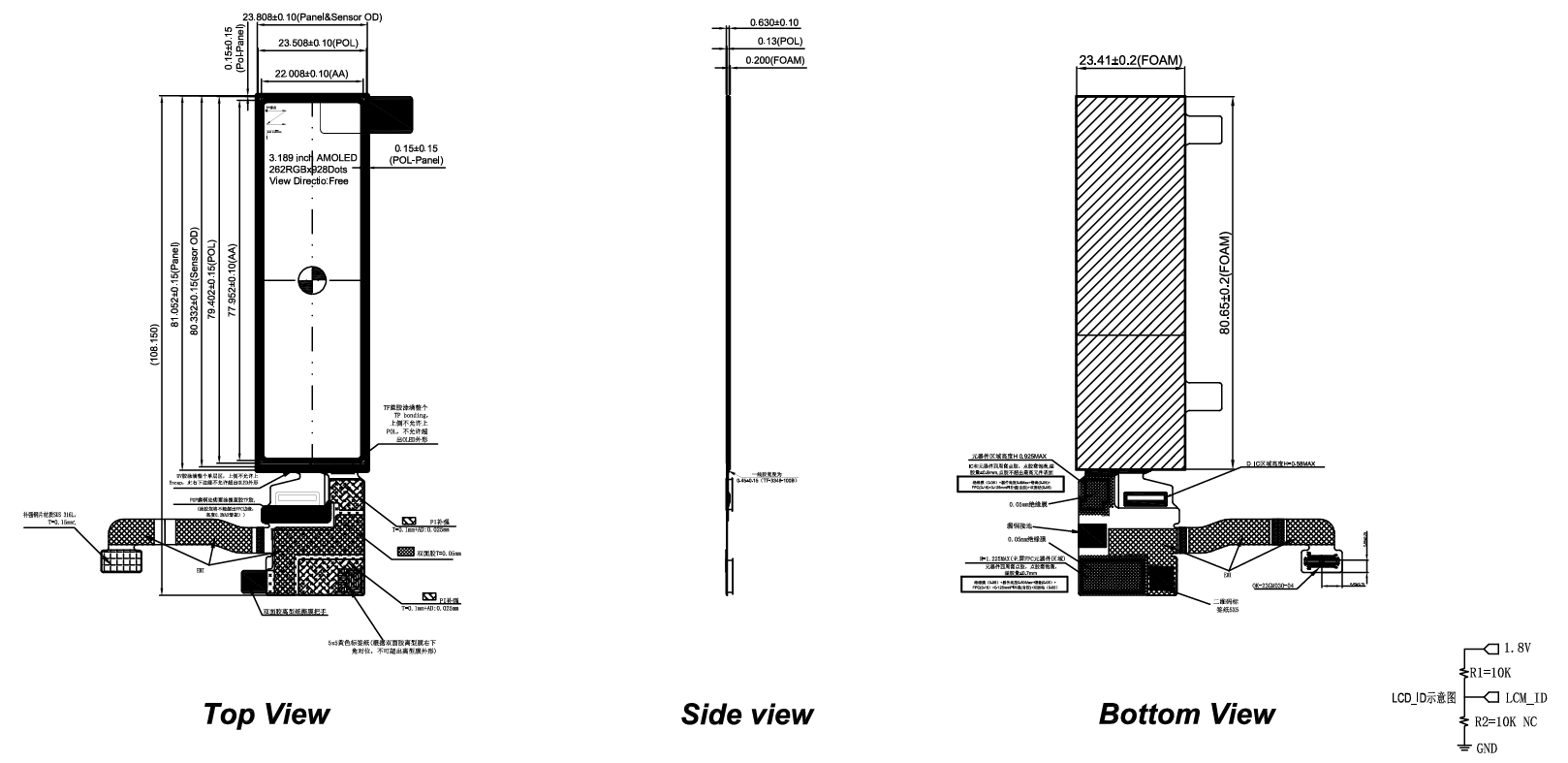

Dibujo

屏幕截图 2024-10-23 140911

Presupuesto

Especificaciones generales

Tamaño de la pantalla LCD (pulgada):	3.189 (diagonal)
Resolución:	262 (H) × 928 (v)
Pitch Pixel:	84 (h) x84 (v)
Área activa (mm):	22.008 (h) × 77.952 (v)
Tamaño del módulo (mm):	23.808 × 81.052 × 0.83
Interfaz:	Mipi
Dirección de vista:	TODO
Luminancia (CD/M2):	500 (típ.)

Interfaz

Pin No.	Símbolo	E/S	Descripción
1	GND	P	Suelo.
2	GND	P	Suelo.
3	Lcm_clkn	E/S	Señal del reloj MIPI DSI.
4	VCI_EN	I	Pin de entrada activo de alta habilitación para VCI.
5	Lcm_clkp	E/S	MIPI DSI Señal de reloj positiva.
6	GND	P	Suelo.
7	GND	P	Suelo.
8	LCD_IO (1.8V)	P	DIC Logic 1.8v.
9	LCM_D1P	I	Señal de datos diferenciales negativos MIPI DSI.
10	GND	P	Suelo.
11	LCM_D1P	I	Señal de datos diferenciales positivos MIPI DSI.
12	Lcd_reset	I	Restablecer la entrada de la señal.
13	GND	P	Suelo.
14	Lcm_id	I	IDENTIFICACIÓN.
15	LCM_D0N	I	Señal de datos diferenciales negativos MIPI DSI.
16	GND	P	Suelo.
17	LCM_D0P	I	Señal de datos diferenciales positivos MIPI DSI.
18	VCC_CTP	P	TP Power 2.8V.
19	GND	P	Suelo.
20	GND	P	Suelo.
21	Lcm_te	O	Salida de señal sincrónica del panel para evitar el efecto de desgarro.
22	Ctp_resrt	I	Señal de reinicio de TP.

Características eléctricas

Parámetro	Símbolo:	Mínimo	Max.	Unidad
Voltaje de conducción El	ELVDD	-0.3	5.5	V
Voltaje de operación del módulo	Vddio	-0.3	5.5	V

Aplicaciones

Pantallas integradas portátiles y portátiles

Este formato de barra compacto es ideal para productos portátiles, herramientas de diagnóstico portátiles y dispositivos de medición portátiles que requieren visualización de información vertical.

Tableros verticales y paneles de instrumentos

Ideal para la integración vertical del tablero en vehículos livianos, scooters y otros equipos de movilidad compactos donde la orientación vertical optimiza el diseño de los datos.

Interfaces de control y hogar inteligente

Se utiliza en paneles de electrodomésticos inteligentes, terminales de control y pantallas de estado donde los diseños de interfaz de usuario verticales mejoran la usabilidad y la eficiencia del espacio.

Sistemas Industriales Embebidos

Aplicable a equipos industriales integrados que se benefician de un alto contraste y una visualización alargada, como indicadores de procesos, pilas de alertas y fuentes de estado.

Pantallas integradas

Pantalla de bicicleta eléctrica

Pantallas para bicicletas eléctricas

pantalla de hogar inteligente

Pantallas para el hogar inteligente

paneles-industriales

Pantallas industriales

Acerca de FANNAL

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Álbum

FANNAL Ablum

Preguntas frecuentes

P1: ¿Qué interfaz utiliza esta pantalla AMOLED de 3,2 ″?

R:
Esta pantalla utiliza una interfaz MIPI , comúnmente compatible con procesadores móviles y muchos controladores de pantalla integrados. MIPI simplifica el cableado y admite una transferencia de datos eficiente a alta velocidad.

P2: ¿Es ventajoso el factor de forma estilo barra?

R:
Sí. La forma de la barra vertical es particularmente útil para diseños donde la información se presenta mejor en una orientación alta, como listas, fuentes de estado o paneles compactos, lo que reduce la complejidad del escalado de la interfaz de usuario.

P3: ¿Cuáles son los beneficios visuales de AMOLED sobre LCD?

R:
La tecnología autoemisiva AMOLED produce negros profundos, alto contraste y amplios ángulos de visión sin necesidad de módulos de retroiluminación, lo que mejora la legibilidad y el impacto visual en formatos de pantalla compactos.

P4: ¿Se puede integrar esta pantalla con plataformas integradas comunes?

R:
Sí, gracias a la interfaz MIPI, se puede combinar con muchos procesadores integrados y placas de controlador que admiten MIPI, lo que permite un diseño de sistema flexible para pantallas compactas.

P5: ¿Para qué tipos de aplicaciones es adecuada esta pantalla?

R:
Esta pantalla estilo barra es adecuada para aplicaciones que requieren presentación vertical de contenido en un espacio compacto, incluidos dispositivos portátiles, paneles de control inteligentes y sistemas integrados industriales.
