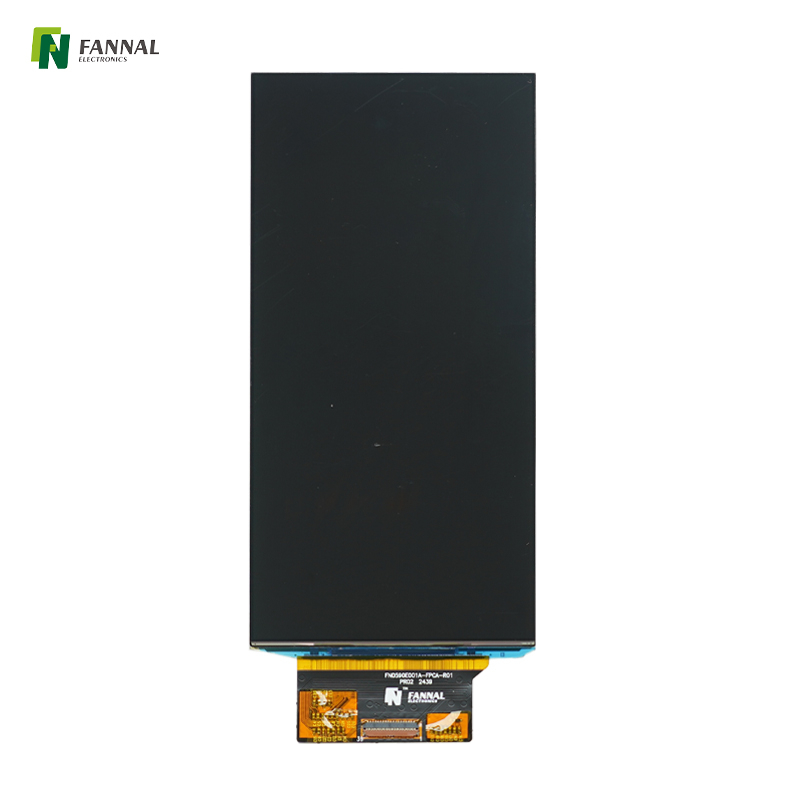

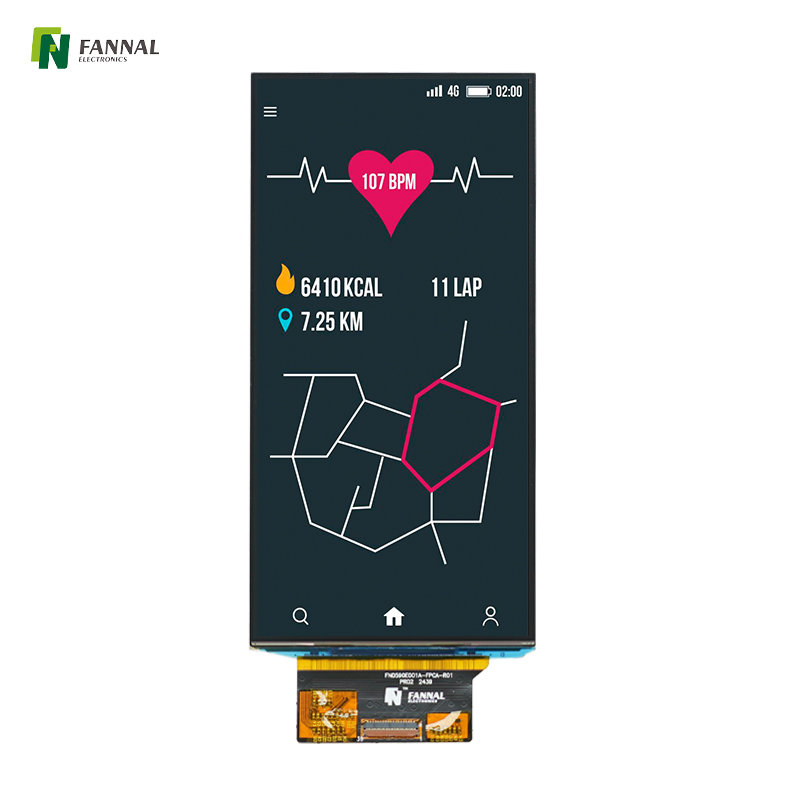

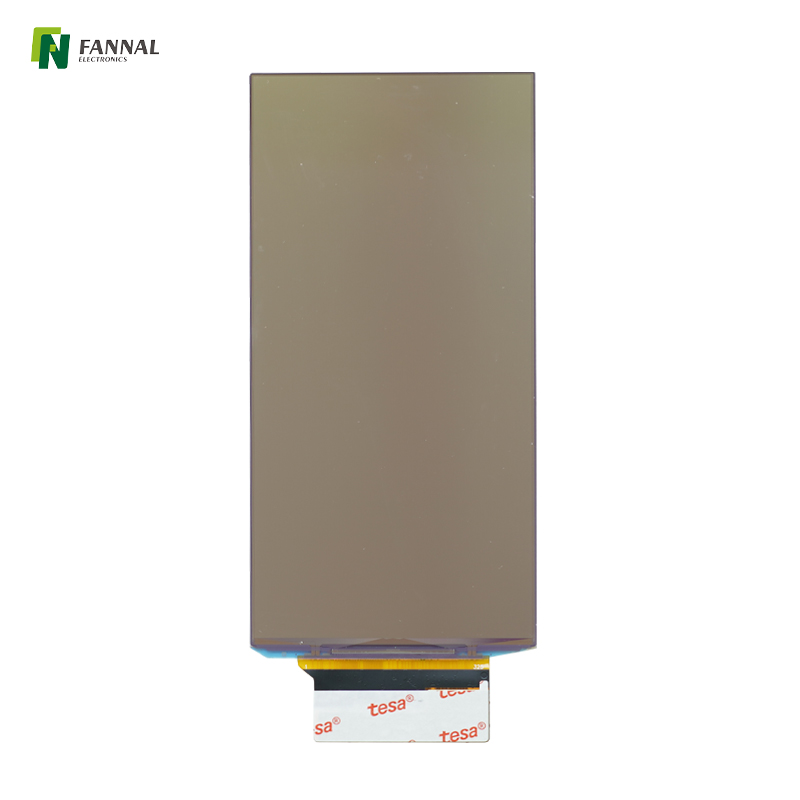

Pantalla AMOLED industrial de 5.9 pulgadas

Pantalla AMOLED de 5.9 pulgadas

Modelo:
FN0590E001A
Temperadora de operación (℃):
-20 ~+70 ℃
Temperatura de almacenamiento (℃):
-40 ~+85 ℃
Resolución:
1080 × 2220
Dirección:
TODO
Interfaz:
Mipi
Brillo (CD/m²):
400
Pantalla táctil:
Se puede elegir

Cantidad:
Estado de Disponibilidad:





Consulta Agregar a la canasta

Características del producto

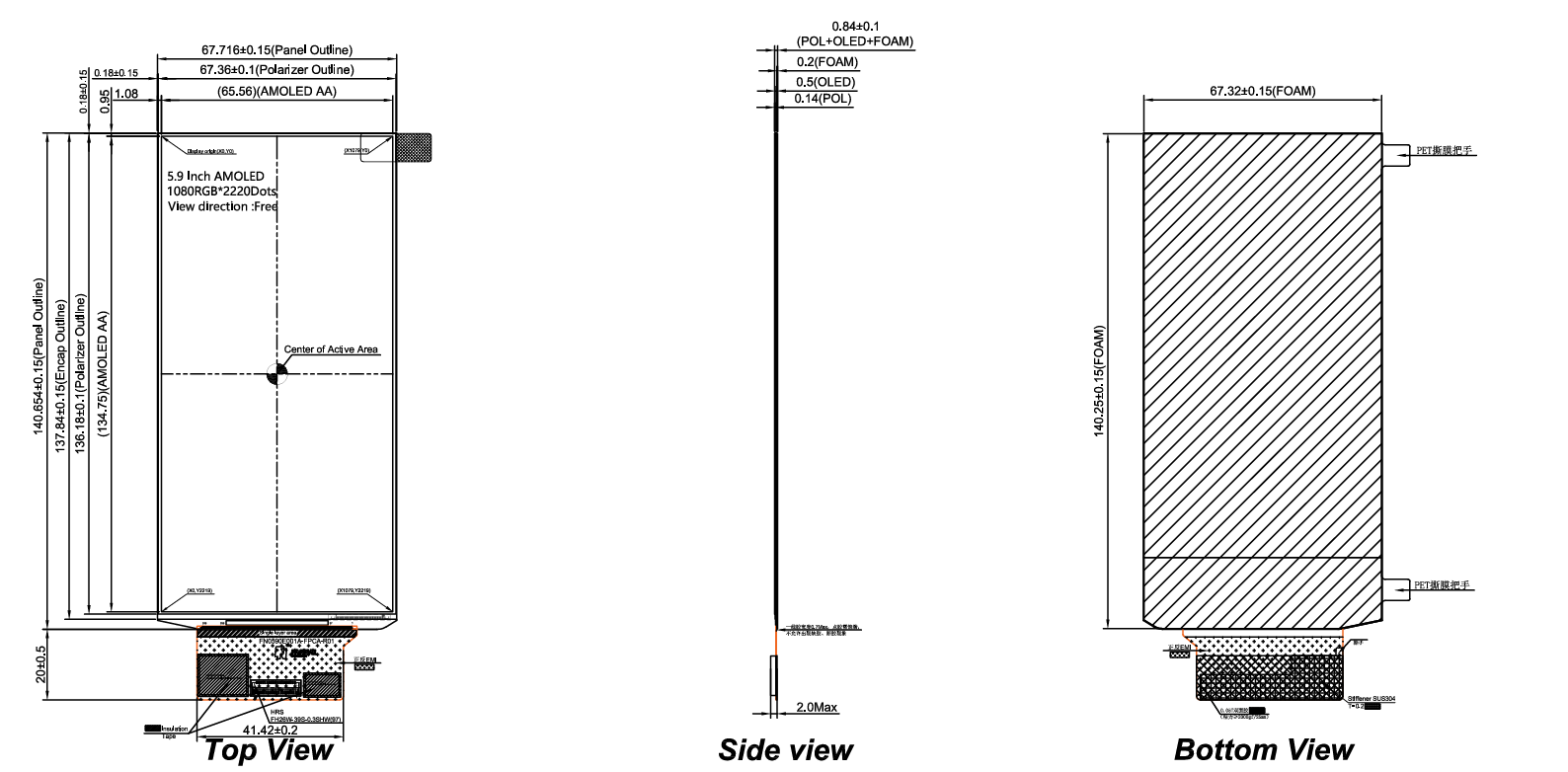

Dibujo de productos

Especificación

Aplicación de productos

Pantalla AMOLED de 5.9 pulgadas, 1080 × 2220, MIPI, 400CD/m²

Esta pantalla AMOLED, con una pantalla de 5.9 pulgadas con una resolución de 1080 × 2220, ofrece un alto brillo de 400cd/m² y utiliza la interfaz MIPI.

Pantalla de alta resolución: con una densidad de píxeles de 1080 × 2220, esta pantalla garantiza imágenes nítidas y claras, lo que lo hace perfecto para aplicaciones que requieren imágenes de alta calidad.
Tecnología AMOLED: utilizando la tecnología de diodos emisores de luz orgánicos de matriz activa (AMOLED), cada píxel es autoemisivo, lo que permite negros profundos, colores vibrantes y una alta relación de contraste. Esto hace que la pantalla sea altamente eficiente y visualmente atractiva.
Interfaz MIPI: la pantalla admite la interfaz del procesador de la industria móvil (MIPI), asegurando la transferencia de datos rápida y confiable. Esta interfaz estándar de la industria permite una integración perfecta en dispositivos móviles y portátiles.

屏幕截图 2024-10-23 175621

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	5.9 (diagonal)
Resolución:	1080 (h) × 2220 (v)
Pitch Pixel:	30.35 (h) x60.7 (v)
Área activa (mm):	65.56 (h) × 134.75 (v)
Tamaño del módulo (mm):	67.716 × 140.654 × 0.84
Tipo de visualización:	Amolado
Interfaz:	Mipi
Dirección de vista:	TODO
Fuente de alimentación:	3.3
Luminancia (CD/M2):	400 (típ.)

Interfaz:

Pin No.	Símbolo	E/S	Descripción
1	GND	P	Suelo.
2	ELVSS	P	Fuente de alimentación negativa para panel.
3	D3n	I	Señal de datos diferenciales negativos MIPI DSI.
4	ELVSS	I	Fuente de alimentación negativa para panel.
5	D3P	I	Señal de datos diferenciales positivos MIPI DSI.
6	ELVSS	P	Fuente de alimentación negativa para panel.
7	GND	P	Suelo.
8	CAROLINA DEL NORTE	-	Sin conexión.
9	D0n	I	Señal de datos diferenciales negativos MIPI DSI.
10	ELVDD	P	Fuente de energía positiva para panel.
11	D0P	I	Señal de datos diferenciales positivos MIPI DSI.
12	ELVDD	P	Fuente de energía positiva para panel.
13	GND	P	Suelo.
14	ELVDD	P	Fuente de energía positiva para panel.
15	Clkn	I	Señal de reloj negativa MIPI DSI.
16	Avdd	P	Voltaje analógico de señal.
17	Clkn	I	MIPI DSI Señal de reloj positiva.
18	VCI	P	Suministro de voltaje analógico.
19	GND	P	Suelo.
20	VDDI	P	Fuente de alimentación para el bloque de E/S proporcionado desde el exterior.
21	D1N	I	Señal de datos diferenciales negativos MIPI DSI.
22	CAROLINA DEL NORTE	-	Sin conexión.
23	D1P	I	Señal de datos diferenciales positivos MIPI DSI.
24	EL_CTRL	O	Señal de control PMIC.
25	GND	P	Suelo.
26	El_en	O	Señal de habilitación de PMIC.
27	D2N	I	Señal de datos diferenciales negativos MIPI DSI.
28	TE	O	Monitorear el pin de la lógica TE (efecto de desgarro) señal. Cuando esta almohadilla no está activada, esto La señal permanece baja.
29	D2P	I	Señal de datos diferenciales positivos MIPI DSI.
30	Err_fg	O	Propósito en la prueba para el estado de MIPI.
31	GND	P	Suelo.
32	Resx	P	Bajo activo. Esta señal se usa para restablecer el dispositivo y debe aplicarse para inicializar el chip correctamente.
33	CAROLINA DEL NORTE	-	Sin conexión.
34	GND	P	Suelo.
35	CAROLINA DEL NORTE	-	Sin conexión.
36	VTOP	P	Entrada de voltaje externo para otp dataprogram.
37	CAROLINA DEL NORTE	-	Sin conexión.
38	VDDI	P	Fuente de alimentación para el bloque de E/S proporcionado desde el exterior.
39	GND	P	Suelo.

Características eléctricas:

Parámetro	Símbolo:	Mínimo	Típ.	Max.	Unidad
AMOLED POWER POSITIVO	ELVDD	---	4.6	---	V
Potencia amolada negativa	ELVSS	---	-2.5	---	V

Solicitud

Las pantallas AMOLED se emplean con frecuencia en diversas aplicaciones, gracias a sus ricos colores, relaciones de contraste sobresalientes y eficiencia energética. Aquí hay algunas aplicaciones clave:
