FN0639E001A
-20 ~+70 ℃
-40 ~+85 ℃
1080 × 2340
TODO
Mipi
430
Se puede elegir
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |

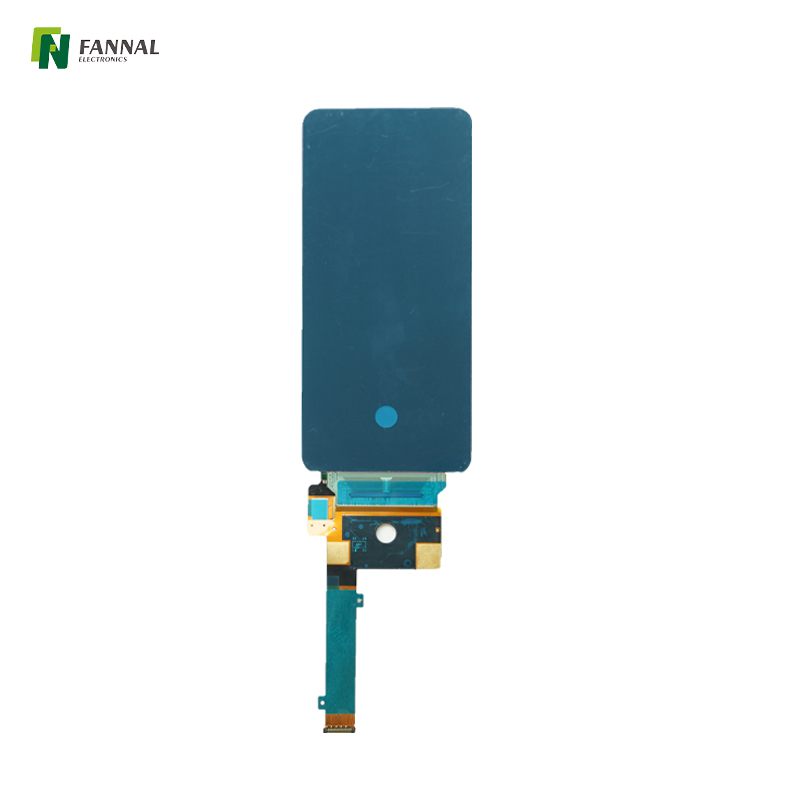

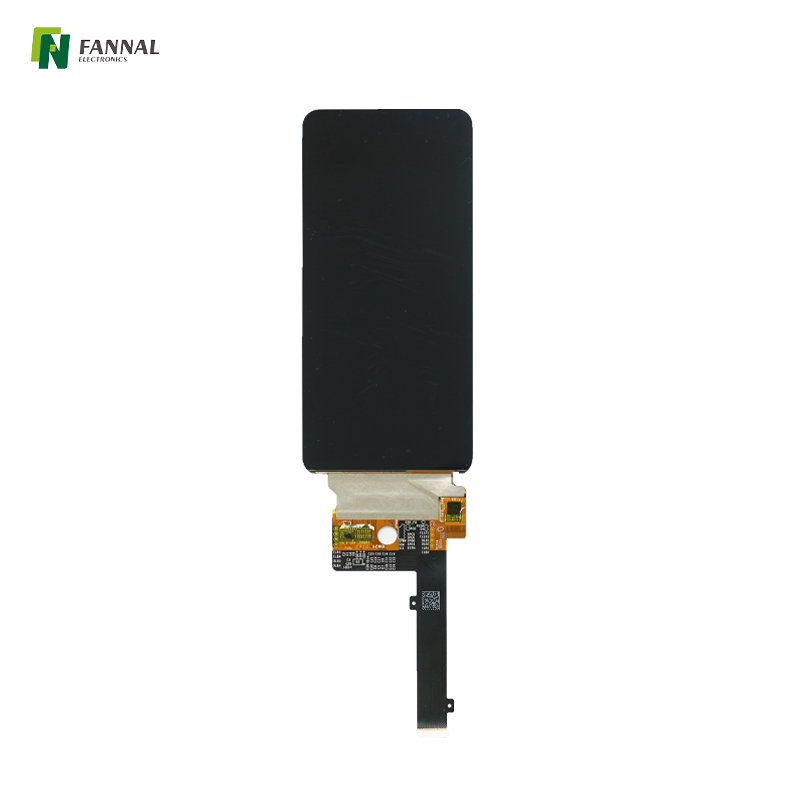

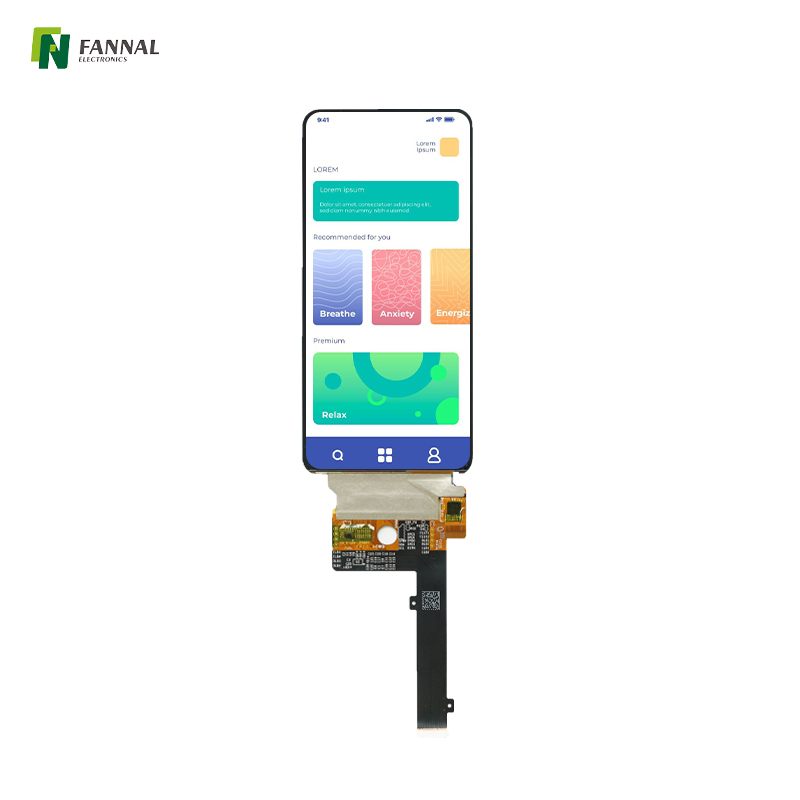

Pantalla AMOLED de 6.39 pulgadas, 1080 × 2340, MIPI, 430cd/m²
Esta pantalla AMOLED, que mide 6.39 pulgadas con una resolución de 1080 × 2340, ofrece un brillo de 430cd/m² y utiliza la interfaz MIPI. Su diseño extendido y delgado y tecnología de visualización avanzada lo hacen muy versátil para una amplia gama de dispositivos, incluidos teléfonos inteligentes, sistemas automotrices y electrónica portátil.
Características centrales:
Resolución Full HD: la resolución 1080 × 2340 ofrece una imagen increíblemente nítida con colores vibrantes, perfecto para mostrar contenido detallado. La alta densidad de píxeles garantiza una excelente claridad y precisión de la imagen, ya sea para texto, imágenes o video.
Tecnología AMOLED: construida con tecnología AMOLED, esta pantalla ofrece píxeles autoiluminantes que producen imágenes de alto contraste con negros profundos y colores brillantes. La pantalla es eficiente en energía y mejora la calidad visual con transiciones de color suaves y tiempos de respuesta rápidas.
Soporte de la interfaz MIPI: la interfaz MIPI de la pantalla (interfaz de procesador de la industria móvil) garantiza una rápida comunicación de datos, lo que la hace ideal para aplicaciones móviles e integradas. Admite una integración perfecta, proporcionando transmisión de datos estable y de alta velocidad.
Brillo moderado: con un nivel de brillo de 430cd/m², esta pantalla está optimizada para entornos interiores y moderadamente brillantes, proporcionando una buena visibilidad mientras se mantiene la eficiencia energética.

Especificaciones generales:
Tamaño de la pantalla LCD (pulgada): | 6.39 (diagonal) |
Resolución: | 1080 (h) × 2340 (v) |
Pitch Pixel: | 31.5 (h) x63.0 (v) |
Área activa (mm): | 68.04 (h) × 147.42 (v) |

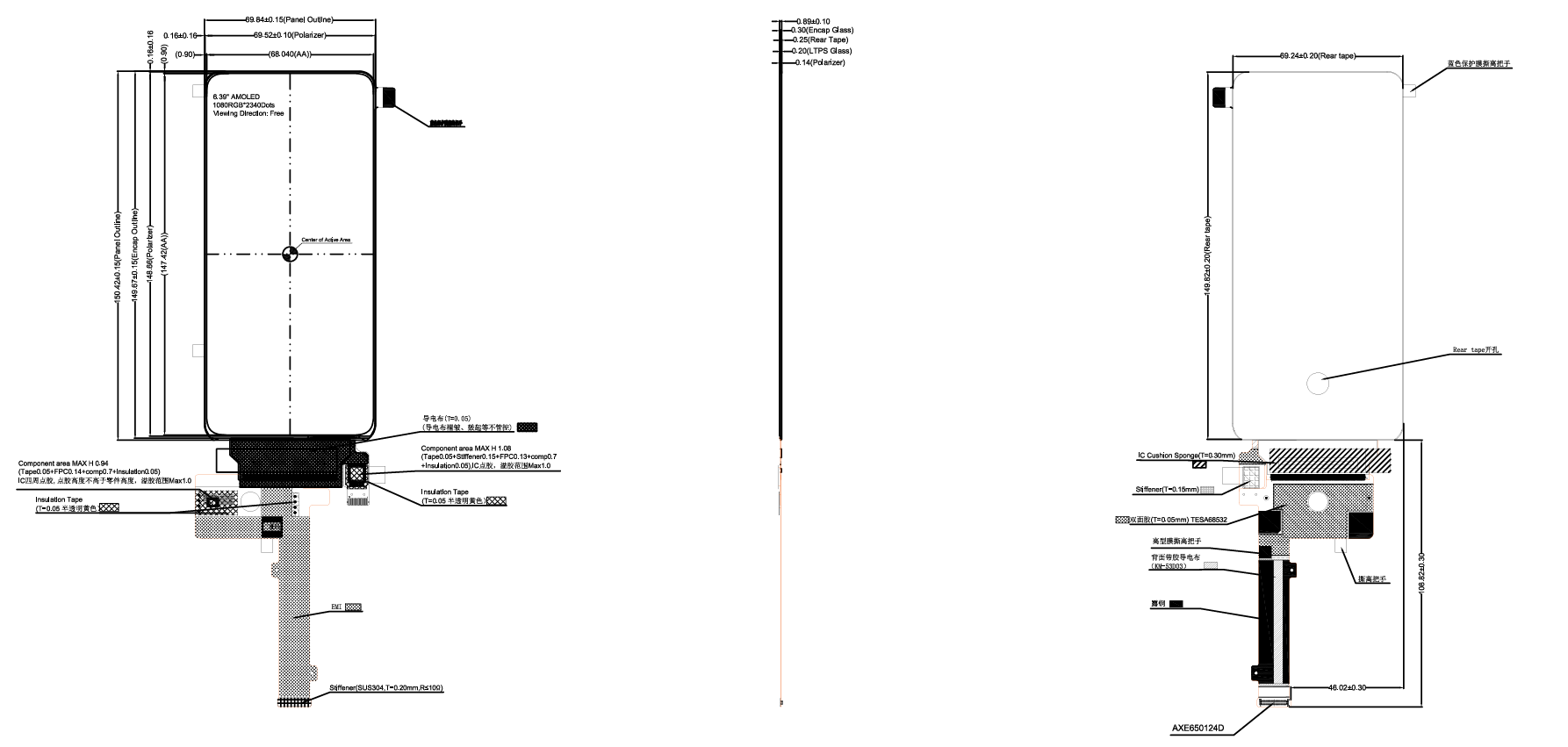

Tamaño del módulo (mm): | 69.84 × 150.42 × 0.643 |
Tipo de visualización: | Amolado |
Interfaz: | Mipi |
Dirección de vista: | TODO |
| Fuente de alimentación: | 3.3 |
| Luminancia (CD/M2): | 430 (típ.) |
Interfaz:
Pin No. | Símbolo | E/S | Descripción |
| 1 | Avdd | P | Fuente de alimentación del controlador para la bomba de carga. |
| 2 | VCI (2.8V) | P | Fuente de alimentación analógica del controlador IC. |
| 3 | Vddio | P | Fuente de alimentación del regulador IC del controlador. |
| 4 | I_spdi | - | Sin conexión. |
| 5 | I_spdo | - | Sin conexión. |
6 | I-spcs | - | Sin conexión. |
| 7 | I_spck | - | Sin conexión. |
| 8 | GND | P | Power Ground. |
| 9 | D2P | I | Señal de datos diferenciales positivos MIPI DSI. |
| 10 | D2N | I | Señal de datos diferenciales negativos MIPI DSI. |
| 11 | GND | P | Power Ground. |
| 12 | D1P | I | Señal de datos diferenciales positivos MIPI DSI. |
| 13 | D1N | I | MIPI DSI SEÑAL DE DATOS DIFERENCIALES NEGASITIVOS. |
| 14 | GND | P | Power Ground. |
| 15 | CLKP | - | MIPI DSI Señal de reloj positiva. |
| 16 | Clkn | I | Señal de reloj negativa MIPI DSI. |
| 17 | GND | P | Power Ground. |
| 18 | D0P | I | Señal de datos diferenciales positivos MIPI DSI. |
| 19 | D0n | I | Señal de datos diferenciales negativos MIPI DSI. |
| 20 | GND | P | Suelo. |
| 21 | D3P | I | Señal de datos diferenciales positivos MIPI DSI. |
| 22 | D3n | I | Señal de datos diferenciales negativos MIPI DSI. |
| 23 | GND | P | Power Ground. |
| 24 | VPP/OTP9 (NC) | - | Sin conexión. |
| 25 | GND | P | Power Ground. |
| 26-28 | ELVSS | I | Potencia negativa amolada. |
| 29 | GND | P | Power Ground. |
| 30-32 | ELVDD | P | Poder positivo amolado. |
| 33 | GND | P | Power Ground. |
| 34 | REINICIAR | I | Restablecer la entrada de la señal. |
| 35 | Avdd_en | O | Power IC Enable. |
| 36 | Trago | O | Pin de control de IC de potencia. |
| 37 | ERR_PG (NC) | - | Sin conexión. |
| 38 | PCD (NC) | - | Sin conexión. |
| 39 | TE | O | Salida del efecto lagrimal. |
| 40 | ID0 | - | Sin conexión. |
| 41 | ID1 | - | Sin conexión. |
| 42 | GND | P | Power Ground. |
Características eléctricas:
Parámetro | Símbolo: | Mínimo | Típ. | Max. | Unidad |
AMOLED POWER POSITIVO | ELVDD | --- | 4.6 | --- | V |
| Potencia amolada negativa | ELVSS | --- | -2.5 | --- | V |
Solicitud
Las pantallas AMOLED encuentran un uso extenso en numerosas aplicaciones, gracias a sus colores vívidos, excelentes relaciones de contraste y eficiencia energética. A continuación se presentan algunas aplicaciones notables
Sistemas de pago |
Transporte |
Bicicleta electrónica | |
Exterior |
Paneles industriales |
Equipo médico |
Equipo de incursión |
Planta de ingeniería |
Moto |
Máquina expendedora |
Solicitud de inicio |
