Módulo de pantalla AMOLED redondo de 1.504 ″ para dispositivos portátiles

Módulo de pantalla AMOLED redondo de 1.504 ″

Modelo:
FN0151E001A
Marca del producto:
FANNAL
Tamaño (pulgadas):
1.504
Temperadora de operación (℃):
-20~+70℃
Temperatura de almacenamiento (℃):
-40~+80℃
Interfaz de visualización:
MIPI y SPI
Resolución:
466×466
Dirección:
TODO
Brillo (CD/m²):
600
Pantalla táctil:
Personalización

Cantidad:
Estado de Disponibilidad:





Consulta Agregar a la canasta

Pantalla AMOLED industrial Pantalla AMOLED redonda

Breve introducción

Dibujo

Especificación

Solicitud

¿Por qué FANNAL?

Breve introducción

La pantalla OLED de 1.504 pulgadas presenta una resolución de 466x466 píxeles , brindando una experiencia visual de alta calidad ideal para dispositivos portátiles. Esta pantalla utiliza interfaces MIPI y SPI , que ofrecen opciones de conectividad versátiles para diversas aplicaciones.

Especificaciones clave

Área activa : 38,207 x 38,207 mm
Fuente de alimentación : 3,3 V.
Tipo de pantalla : AMOLED redonda
Aplicaciones : Diseñado específicamente para dispositivos portátiles, mejorando la interacción del usuario con colores vibrantes e imágenes nítidas.

Características

Alta calidad visual
La pantalla AMOLED redonda ofrece colores vivos, negros profundos y alto contraste , lo que la hace ideal para dispositivos portátiles que requieren información clara y legible de un vistazo. Su resolución de 466×466 garantiza textos y gráficos nítidos, incluso en una pantalla pequeña de 1.504″.
Integración flexible
Con interfaces MIPI y SPI , este módulo admite una amplia gama de microcontroladores y arquitecturas de sistemas, lo que permite a los desarrolladores integrarlo fácilmente en dispositivos integrados o portátiles personalizados.
Eficiencia energética
Gracias a la tecnología AMOLED y al diseño optimizado de bajo consumo , la pantalla minimiza el consumo de energía, extendiendo la duración de la batería de los dispositivos portátiles y portátiles.
Diseño compacto y ergonómico
El factor de forma redondo de 1.504″ está diseñado específicamente para interfaces portátiles circulares, lo que garantiza un ajuste perfecto y diseños de pantalla ergonómicos para relojes inteligentes, rastreadores de actividad física y otros dispositivos pequeños.
Durable y confiable
La cubierta de vidrio integrada protege el panel contra rayones e impactos menores, mientras que el módulo está diseñado para funcionar de manera confiable en los rangos de temperatura típicos de los dispositivos electrónicos portátiles, lo que garantiza una estabilidad a largo plazo.

Este panel de visualización es una excelente solución para los desarrolladores que buscan crear aplicaciones portátiles atractivas y visualmente atractivas.

Dibujo

屏幕截图 2024-10-22 154559

Presupuesto

Especificaciones generales

Tamaño de la pantalla LCD (pulgada):	1.504 (diagonales)
Resolución:	466(Alto)×466(V)
Pitch Pixel:	81,99(Alto)x81,99(V)
Área activa (mm):	38,207(H)×38,207(V)
Tamaño del módulo (mm):	40,71×40,81×0,82
Tipo de visualización:	Amolado
Interfaz:	MIPI y SPI
Dirección de vista:	TODO
Fuente de alimentación:	3.3
Luminancia (CD/M2):	600 (típico)

Interfaz

Pin No.	Símbolo	E/S	Descripción
1	MTP_PWR	P	Panel OTP.
2	GND	P	Suelo.
3	D0P	I	Señal de datos diferenciales positivos MIPI DSI.
4	D0n	I	MIPI DSI Señal de datos diferencial negativa.
5	GND	P	Suelo.
6	CLKP	I	Señal de datos diferenciales positivos MIPI DSI.
7	Clkn	I	MIPI DSI Señal de datos diferencial negativa.
8	GND	P	Suelo.
9	D1P	I	Señal de datos diferenciales positivos MIPI DSI.
10	D1N	I	Señal de datos diferenciales negativos MIPI DSI.
11	GND	P	Suelo.
12	IM0	E/S	Selección del tipo de interfaz.
13	IM1	E/S	Selección del tipo de interfaz.
14	GND	P	Suelo.
15	CAROLINA DEL NORTE	-	Sin conexión.
16	GND	P	Suelo.
17	D1	I	Señal de entrada serie en SPl l/F. Los datos se ingresan. en el flanco ascendente de la señal SCL. si no utilizado, conéctese a VSSlO.
18	D0	I	Señal de entrada serie en SPl l/F. Los datos se ingresan. en el flanco ascendente de la señal SCL. si no utilizado, conéctese a VSSlO.
19	GND	P	Suelo.
20	CSB	I	Chip selecciona el pin de entrada en SPI I/F. Si no se utiliza, conéctese a VDDIO.
21	SCL	I	Señal de entrada del reloj de píxeles.
22	IDE	I	Señal de entrada de datos en serie.
23	SDO	I	Señal de salida de datos serie.
24	REINICIAR	I	Restablecer la entrada de la señal.
25	TE	O	Pin de salida de efecto desgarro para sincronizar MCU para escribir cuadros, activado por S/W dominio. Cuando este pin no está activado, este pin tiene salida baja.
26	OLED_ES	O	Pin de control de habilitación de IC de alimentación (Nota:'H'=nivel VDD, 'L'=nivel VSSI.
27	SWIRE	O	Pin de configuración del protocolo Swire de Power IC.
28	CAROLINA DEL NORTE	-	Sin conexión.
29	VCI	P	Suministro de voltaje analógico.
30	Vddio	P	Fuente de alimentación para interfaz IC del controlador de pantalla y sistema lógico.
31	GND	P	Suelo.
32	ELVDD	P	Fuente de Alimentación Positiva para Panel.
33	GND	P	Suelo.
34	ELVSS_IN	P	Fuente de Alimentación Negativa para Panel.

Características eléctricas

Parámetro	Símbolo:	Mínimo	Max.	Unidad
Voltaje de suministro	VDDA	-0.3	5.5	V
Tensión de alimentación	Vddio	-0.3	5.5	V

Solicitud

Relojes inteligentes y rastreadores de actividad física
Dispositivos médicos portátiles (monitores de frecuencia cardíaca, sensores portátiles)
Indicadores circulares en sistemas automotrices o industriales.
Dispositivos integrados personalizados que requieren pantallas redondas de alta calidad

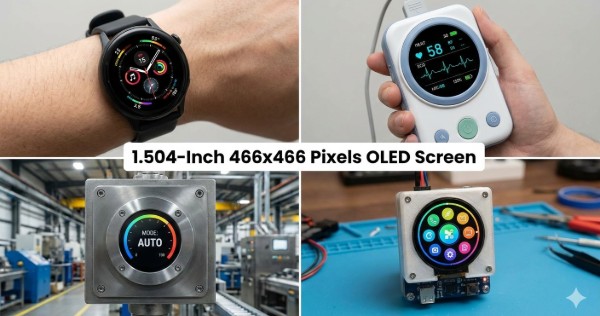

Pantalla OLED de 1.504 pulgadas y 466x466 píxeles

¿Por qué FANNAL?

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Control de calidad

certificado de calidad

Inspección de calidad

Preguntas frecuentes

1️⃣ ¿Se puede utilizar esta pantalla en diseños de relojes inteligentes estándar?

Sí, el tamaño redondo de 1.504″ es adecuado para la mayoría de los diseños portátiles, pero asegúrese de que las dimensiones mecánicas y los espacios libres del bisel coincidan con la carcasa de su dispositivo.

2️⃣ ¿Qué interfaz se recomienda para gráficos de alto rendimiento?

MIPI es ideal para animaciones rápidas y de alta resolución, mientras que SPI es adecuado para gráficos más simples y aplicaciones de menor consumo. Elija según los requisitos de su sistema.

3️⃣ ¿Cómo afecta esta pantalla a la duración de la batería en los dispositivos portátiles?

La tecnología AMOLED combinada con un diseño de bajo consumo reduce el consumo de energía. La optimización del brillo y las frecuencias de actualización prolongará aún más la duración de la batería.

4️⃣ ¿Esta pantalla es confiable para un uso portátil continuo?

Sí. Está diseñado para un funcionamiento a largo plazo en entornos portátiles, aunque se recomienda la gestión térmica para dispositivos con altas frecuencias de actualización o pantallas siempre encendidas.

5️⃣ ¿Se pueden mostrar con precisión los elementos circulares de la interfaz de usuario?

Sí. El factor de forma redondo admite interfaces circulares, pero asegúrese de que su software maneje correctamente el recorte circular y el mapeo de coordenadas.
