Pantalla redonda de 4,0 pulgadas LCD de resolución 720*720 con interfaz MIPI

Pantalla LCD TFT redonda de 4,0 pulgadas

Modelo:
FN0400D002A
Tamaño (pulgadas):
4
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
Resolución:
720x720
Dirección:
TODO
Interfaz:
Mipi
Brillo (CD/m²):
250
Pantalla táctil:
Personalizable

Cantidad:
Estado de Disponibilidad:





Consulta Añadir a la cesta Descargar

Pantalla redonda pantalla personalizada comprar pantalla de visualización

Características

Dibujo

Especificación

Añadir ONS

Solicitud

详情页 IPS 工控

Pantalla TFT de 4,0 pulgadas, 720x720, MIPI, pantalla LCD industrial, 250cd/m²

Esta pantalla de 4,0 pulgadas está desarrollada con una pantalla IPS de alta resolución estándar de 720x720 y una interfaz MIPI. Una pantalla TFT redonda de tamaño pequeño de 4 pulgadas es perfecta para aplicaciones que requieren compacidad y un diseño estético único. Este tipo de pantalla se utiliza comúnmente en grupos de instrumentos de automóviles , dispositivos médicos y controles domésticos inteligentes. Su forma circular ofrece una apariencia distintiva al mismo tiempo que mantiene una funcionalidad completa, lo que lo hace ideal para interfaces que muestran información clave como velocímetros, métricas de salud o diales de control. Con colores vibrantes, contraste nítido y amplios ángulos de visión, esta pantalla garantiza una excelente legibilidad desde varias perspectivas, mientras que su pequeño tamaño permite una integración perfecta en dispositivos o paneles de control con espacio limitado.

Características

Verdadero diseño de pantalla circular

Esta pantalla redonda de 4,0 pulgadas presenta un área activa circular real, lo que permite una integración perfecta en productos que requieren una interfaz no rectangular y visualmente equilibrada. El factor de forma redondo mejora la estética de la interfaz de usuario y admite diseños intuitivos de estilo radial.

Panel LCD de alta resolución 720×720

Con una resolución de 720×720 , esta pantalla redonda ofrece texto nítido, gráficos fluidos y una representación clara de los iconos. El diseño de píxeles cuadrados está optimizado para pantallas circulares, minimizando la distorsión y maximizando el área de visualización efectiva.

Interfaz MIPI para sistemas integrados

La interfaz MIPI admite la transmisión de datos de alta velocidad y la integración eficiente con procesadores integrados modernos, lo que hace que esta pantalla redonda sea adecuada para diseños de dispositivos compactos y orientados al rendimiento.

Tamaño compacto de 4,0 pulgadas para diseños que ahorran espacio

El tamaño diagonal de 4,0 pulgadas logra un equilibrio entre visibilidad y compacidad, lo que permite que la pantalla redonda encaje en dispositivos portátiles, unidades de control y sistemas integrados con espacio limitado en el panel frontal.

Fiabilidad LCD de grado industrial

Diseñada para uso profesional e industrial, esta pantalla redonda ofrece un rendimiento estable para dispositivos integrados que requieren un funcionamiento a largo plazo y una salida de pantalla constante.

Dibujo

Presupuesto

Especificaciones generales

Tamaño de la pantalla LCD (pulgada):	4.0 (diagonal)
Resolución:	720(Alto) × 720(V)
Pitch Pixel:	0,141(H)x0,141(V)
Área activa (mm):	101,52(Alto)×101,52(V)
Tamaño del módulo (mm):	105,6 (ancho) x 109,87 (alto) × 2,08 (profundidad)
Modo de visualización (mm):	Normalmente negro, transmisivo
Interfaz:	Mipi
Arreglo de píxeles:	Raya vertical RGB
Dirección de vista:	TODO
Fuente de alimentación (v):	2.8
Consumo de energía (W):	0,25 (típico)
Peso (g):	41 (típico)
Luminancia (CD/M2):	250 (típico)
Temperatura de funcionamiento (° C):	-20 ~+70
Temperatura de almacenamiento (° C):	-30 ~+80

Interfaz

Pin No.	Símbolo	E/S	Descripción
1	Leda	P	Ánodo LED.
2-3	Ledk	P	Cátodo LED.
4	VCI	P	Fuente de alimentación 2.8V.
5	Iovcc	P	Fuente de alimentación de E/S LCD de 1,8V.
6	REINICIAR	I	Restablecer pin
7	TE	I	Efecto desgarro 1,8V.
8	CAROLINA DEL NORTE	-	Sin conexión.
9	GND	P	Suelo.
10	D0P	I	Par de datos diferenciales MIPI DSI (carril de datos 0+)
11	D0n	I	Par de datos diferenciales MIPI DSI (carril de datos 0-)
12	GND	P	Suelo.
13	D1P	I	Par de datos diferenciales MIPI DSI (carril de datos 1+)
14	D1N	I	Par de datos diferenciales MIPI DSI (carril de datos 1-)
15	GND	P	Suelo.
16	CLKP	I	Par de relojes diferenciales MIPI DSI.
17	Clkn	I	Par de relojes diferenciales MIPI DSI.
18	GND	P	Suelo.
19	D2P	I	Par de datos diferenciales MIPI DSI (carril de datos 2+)
20	D2N	I	Par de datos diferenciales MIPI DSI (carril de datos 2-)
21	GND	P	Suelo.
22	D33P	I	Par de datos diferenciales MIPI DSI (carril de datos 3+)
23	D3n	I	Par de datos diferenciales MIPI DSI (carril de datos 3-)
24	GND	P	Suelo.
25	Tp_int	I	Toque Interrumpir, Sin conexión.
26	Tp_sda	I	Toque Señal de datos IIC, Sin conexión.
27	Tp_scl	I	Toque Señal de reloj IIC, Sin conexión.
28	TP_RESET	I	Toque Restablecer señal, Sin conexión.
29	TP_VCL	P	Toque Fuente de alimentación, Sin conexión.
30	CAROLINA DEL NORTE	-	Sin conexión.

Características eléctricas

Parámetro	Símbolo:	Mínimo	Típ.	Max.	Unidad
Voltaje de corriente hacia adelante	VF	8.4	9.3	9.9	V
Corriente de reenvío	SI	Si	-	40	mamá
Consumo de energía de fondo	WBL	-	0.124	-	W
LED Lifetime	-	30000	-	-	Horas

Personalización

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65'

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

Pantalla táctil personalizada

Tablero de anuncios

Podemos proporcionar accesorios completos, que incluyen placa de fondo, tablero de anuncios y conjuntos de cables.

Aplicaciones

1. Grupos de instrumentos automotrices y pantallas auxiliares

Por qué encaja:
El formato de pantalla redonda coincide naturalmente con los diseños de indicadores tradicionales, lo que lo hace adecuado para grupos de instrumentos automotrices , tableros auxiliares e interfaces de control.

Casos de uso típicos:

Medidores digitales
Indicadores de modo
Pantallas de información del vehículo secundario

2. Dispositivos médicos y equipos sanitarios

Por qué encaja:
La resolución de 720×720 permite una visualización clara de los parámetros médicos , mientras que el diseño de la pantalla redonda admite interfaces de control intuitivas.

Casos de uso típicos:

Dispositivos médicos portátiles
Paneles de control médicos
Visualizaciones de parámetros y estado del dispositivo

3. Interfaces de control industrial

Por qué encaja:
las pantallas redondas son adecuadas para diseños de interfaz de usuario de estilo giratorio comúnmente utilizados en sistemas de control industrial..

Casos de uso típicos:

Perillas de control de equipos
Indicadores de estado
Paneles de operación de máquinas

4. Paneles de control de IoT y hogar inteligente

Por qué encaja:
La pantalla redonda y compacta permite diseños de interfaz de usuario elegantes para dispositivos domésticos inteligentes y controladores de IoT.

Casos de uso típicos:

Termostatos inteligentes
Controladores domóticos
Interfaces de IoT integradas

5. Dispositivos integrados de consumo y de estilo portátil

Por qué encaja:
La pantalla redonda admite diseños modernos y minimalistas que a menudo se ven en productos electrónicos de consumo y dispositivos inteligentes.

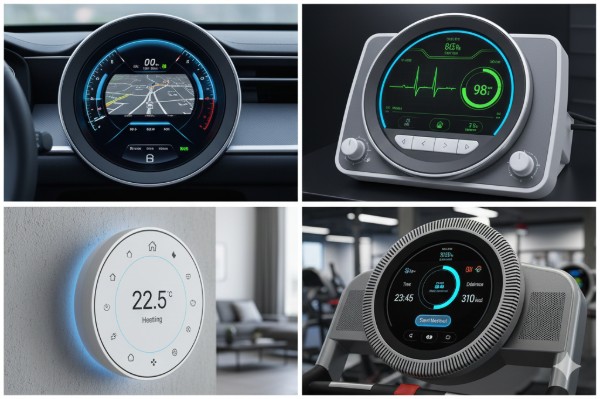

Aplicaciones de la pantalla redonda

Preguntas frecuentes

1. ¿Qué es una pantalla redonda?

Una pantalla redonda es una pantalla LCD u OLED circular diseñada para aplicaciones que requieren una interfaz de usuario no rectangular, a menudo utilizada para diales, medidores y diseños de interfaz de usuario modernos.

2. ¿Esta pantalla redonda es adecuada para aplicaciones integradas?

Sí. Su tamaño compacto, forma circular e interfaz MIPI lo hacen muy adecuado para la integración de dispositivos integrados y personalizados.

3. ¿Qué tipo de interfaz de usuario es mejor para una pantalla redonda?

Las pantallas redondas son ideales para diseños de interfaz de usuario radiales, como diales, medidores, indicadores de progreso y menús circulares.

4. ¿Se puede utilizar esta pantalla redonda en dispositivos inteligentes?

Sí. Las pantallas redondas se utilizan habitualmente en controles domésticos inteligentes, dispositivos portátiles y productos interactivos compactos.
