FN0283D001A
2.83
-20 ~ 70
-30 ~ 80
480x640
TODO
450
Personalizable
Mipi
| Cantidad: | |
|---|---|
Esta pequeña pantalla LCD TFT de 2,83 pulgadas está diseñada con un panel IPS de 400×640 y una interfaz MIPI , que ofrece un rendimiento estable, colores vivos y excelentes ángulos de visión. Con un brillo de 450 cd/m² , la pantalla garantiza una visibilidad clara en diversas condiciones de iluminación, lo que la hace adecuada tanto para entornos interiores como semiexteriores.
Diseñado para aplicaciones industriales y portátiles, este LCD TFT compacto proporciona un funcionamiento confiable a largo plazo. Su rápido tiempo de respuesta y su mínimo cambio de color lo hacen ideal para dispositivos que requieren resultados visuales precisos, incluso cuando se ven desde diferentes ángulos. El factor de forma compacto también permite una integración perfecta en terminales portátiles, equipos de prueba y controladores portátiles.
LCD TFT pequeño y compacto de 2,83 pulgadas para dispositivos con espacio limitado
Panel IPS de alta resolución de 400×640 con amplios ángulos de visión
Brillo de 450 cd/m² para una visibilidad clara en condiciones de mucha luz
Interfaz MIPI que garantiza una transmisión de datos eficiente
Rendimiento estable de grado industrial para largas horas de funcionamiento
Tiempo de respuesta rápido para una interacción fluida con la interfaz de usuario
Ligero y fácil de integrar en sistemas portátiles e integrados
Tamaño de la pantalla LCD (pulgada): | 2.83 (diagonal) |
Resolución: | 480 (h) × 640 (v) |
Pitch Pixel: | 0.09 (h) x0.09 (v) |
Área activa (mm): | 43.2 (H) × 57.6 (v) |
Tamaño del módulo (mm): | 46.2 (w) x65.181 (h) × 2.3 (d) |
Modo de visualización (mm): | Normalmente negro, transmisivo |
Interfaz: | Mipi |
Arreglo de píxeles: | Raya vertical RGB |
Dirección de vista: | TODO |
Fuente de alimentación (v): | 2.8 |
| Peso (g): | 12.5 (típ.) |
Luminancia (CD/M2): | 450 (típ.) |
Temperatura de funcionamiento (° C): | -20 ~+70 |
Temperatura de almacenamiento (° C): | -30 ~+80 |
Pin No. | Símbolo | E/S | Descripción |
1 | GND | P | Suelo. |
2 | D0n | I | Suministro POWE para la entrada del cátodo LED. |
3 | D0P | I | Suministro POWE para la entrada del cátodo LED. |
4 | GND | P | Suelo. |
5 | D1N | I | Señal de datos diferenciales negativos MIPI DSI. |
6 | D1P | I | Señal de datos diferenciales positivos MIPI DSI. |
7 | GND | P | Sin conexión. |
| 8 | Clkn | I | Señal de datos de reloj negativo MIPI DSI. |
9 | CLKP | I | Señal de datos de reloj positivo MIPI DSI. |
10 | GND | P | Suelo. |
11 | REINICIAR | I | Restablecer la entrada de la señal. |
12 | TE | I | Efecto de desgarro. |
13 | CAROLINA DEL NORTE | - | Sin conexión. |
14 | Iovcc | P | Energía lógica para circuito digital. |
15 | VDD | P | Suministro de voltaje analógico. |
16 | Tp_vdd | P | Toque la fuente de alimentación. |
17 | Tp_sda | I | Toque la señal de datos del IIC. |
18 | Tp_scl | I | Toque la señal del reloj IIC. |
19 | Tp_int | I | Touch Interrupt. |
20 | Tp_rst | I | TOUCH RESET SEÑAL. |
21 | Ledk | P | Potencia para la luz de fondo LED (cátodo). |
| 22 | Leda | P | Potencia para la luz de fondo LED (ánodo). |
Parámetro | Símbolo: | Mínimo | Típ. | Max. | Unidad |
Voltaje de corriente hacia adelante | VF | 11.6 | 12.6 | 13.6 | V |
Corriente de reenvío | Si | - | 40 | - | mamá |
Consumo de energía de fondo | WBL | - | 0.504 | - | W |
LED Lifetime | - | 30000 | - | - | Horas |

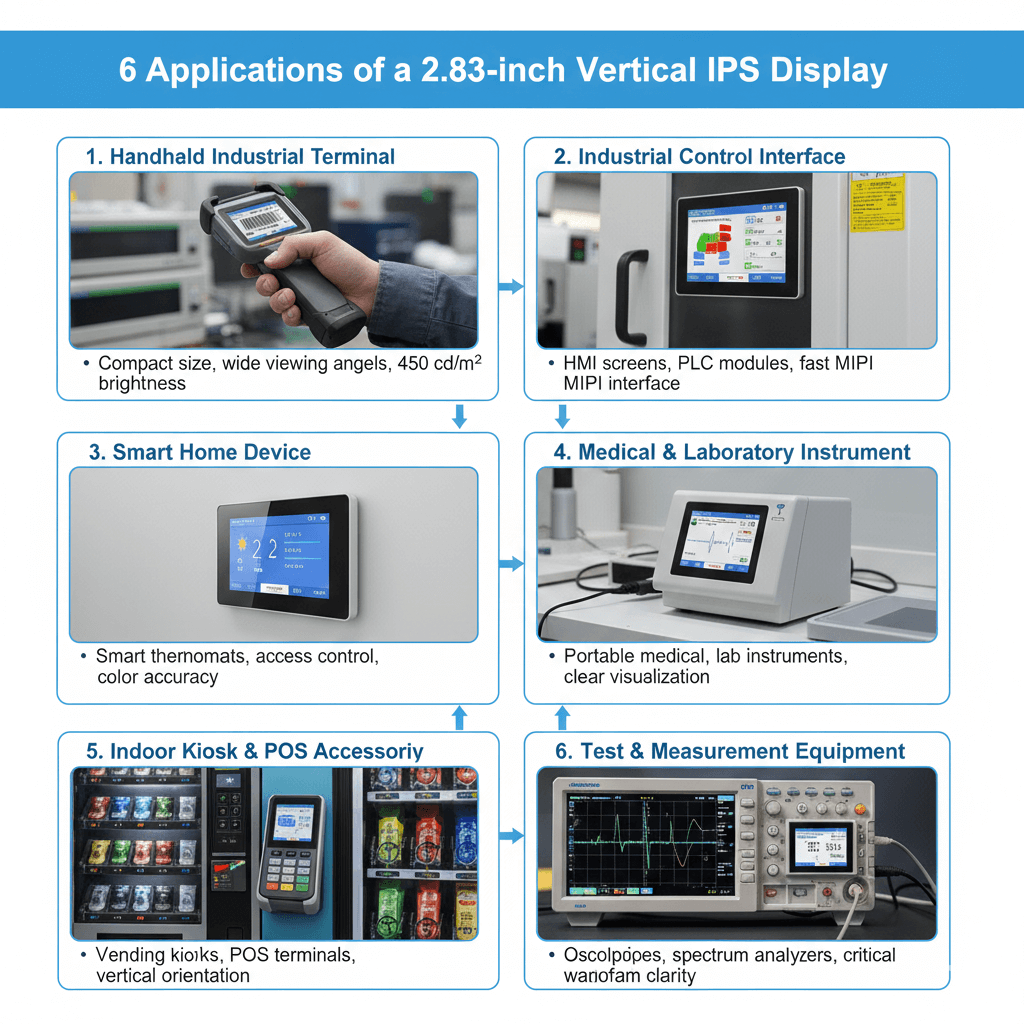

El tamaño compacto de 2,83 pulgadas lo hace ideal para dispositivos portátiles como probadores, medidores, escáneres y registradores de datos portátiles.
Su panel IPS garantiza amplios ángulos de visión, lo que permite a los operadores leer los datos con claridad incluso cuando el dispositivo se sostiene en diferentes ángulos.
El brillo de 450 cd/m² proporciona suficiente visibilidad en entornos típicos de iluminación de fábrica y talleres.
Esta pantalla es ideal para pantallas HMI pequeñas en equipos de automatización, módulos PLC o paneles de control compactos.
La confiable interfaz MIPI admite gráficos fluidos y actualizaciones rápidas de datos, lo que garantiza una visualización precisa de información sobre el estado de la máquina, lecturas de sensores y comandos del operador.
Su tamaño reducido y su gran claridad lo hacen ideal para dispositivos como termostatos inteligentes, sistemas de control de acceso y controladores montados en la pared.
La tecnología IPS preserva la precisión y nitidez del color, algo importante para las interfaces modernas de consumo.
Para dispositivos médicos portátiles o instrumentos de laboratorio compactos donde el espacio es limitado, este tamaño es perfecto.
El rendimiento estable de la pantalla garantiza una visualización clara de lecturas, formas de onda y configuraciones en diversas condiciones de iluminación interior.
Si bien no es adecuado para plena luz solar exterior, el brillo es suficiente para:
Quioscos de venta interiores
Dispositivos de venta de billetes
Archivos adjuntos para puntos de venta
Terminales de pago
Estos dispositivos se benefician de la nítida orientación vertical de 400×640, que maximiza la visibilidad de los datos en interfaces compactas.
Los osciloscopios, analizadores de espectro, probadores de señales y otras herramientas de ingeniería a menudo requieren pantallas secundarias pequeñas pero de alta calidad.
La resolución vertical y la rápida respuesta del panel IPS ayudan a garantizar la claridad de la forma de onda crítica y la capacidad de respuesta de la interfaz de usuario.
Para satisfacer diversas necesidades de integración, le ofrecemos una amplia personalización, que incluye:
• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)
• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.
• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.
• Diseño optimizado para una transmisión y rendimiento de imágenes estables.
• Tamaños disponibles: hasta 65'
• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices
• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma
• Temperatura de funcionamiento:
Grado industrial: –20°C ~ +70°C
Grado automotriz: –30°C ~ +85°
• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI
• Opciones de materiales:
Vidrio : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión
Unión óptica | Rango de tamaño | Notas |
OCA | Hasta 15,6' | Dos líneas de producción totalmente automatizadas para fabricación de gran volumen |
LOCA/OCR | Hasta 32' | Excelente para alto contraste y durabilidad |
Silicona | Hasta 32' | Ideal para aplicaciones industriales robustas y de gran tamaño |
