What type of systems is this 2.1-inch round TFT suitable for?

This display is designed for embedded systems, industrial controllers, smart instruments, and compact devices that benefit from a circular UI layout.

Does the round TFT support both MCU and SoC platforms?

Yes. With RGB and SPI interface options, it can be integrated with a wide range of MCUs and SoCs depending on system architecture and performance requirements.

Is this display suitable for outdoor or semi-outdoor use?

The high luminance and contrast make it suitable for semi-outdoor environments, such as control panels exposed to ambient light, though direct sunlight conditions should be evaluated at system level.

Can this display be customized for OEM projects?

Customization options such as interface configuration, brightness tuning, and mechanical adaptation are typically available for OEM and ODM projects.

Is this round TFT intended for consumer-grade products?

This model is primarily designed for industrial, embedded, and professional applications rather than short-lifecycle consumer electronics.

Hogar » Productos » Pantallas TFT » Pantallas industriales » Pantalla TFT LCD redonda de 2,1 pulgadas 480 × 480 | RGB y SPI

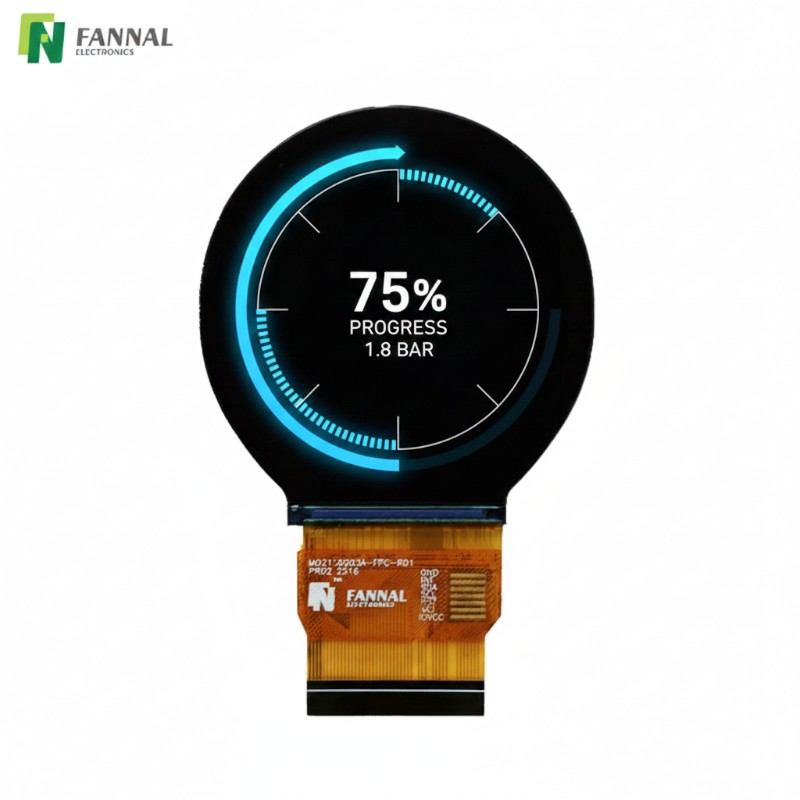

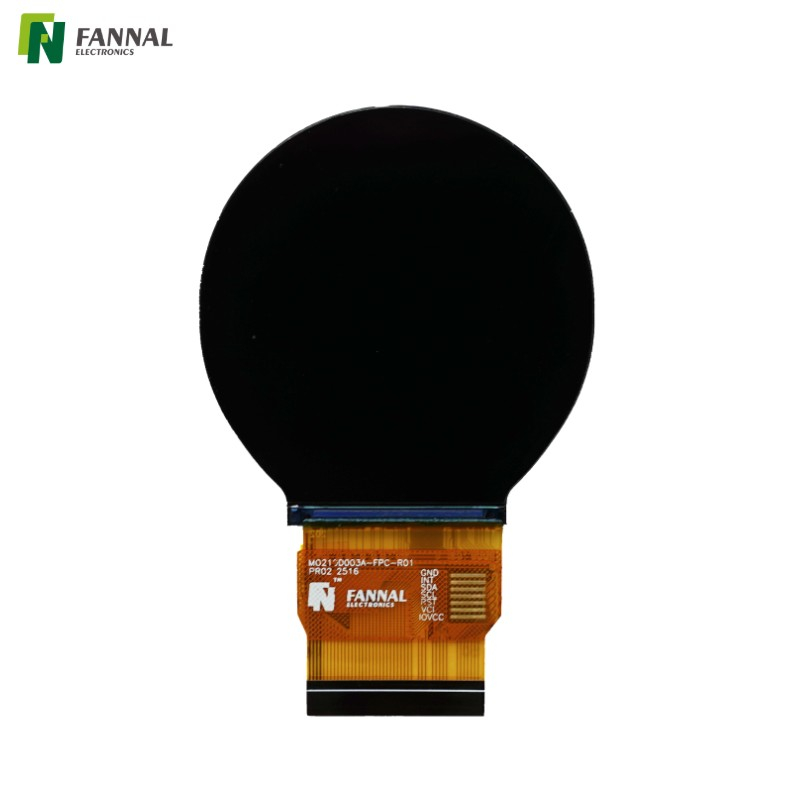

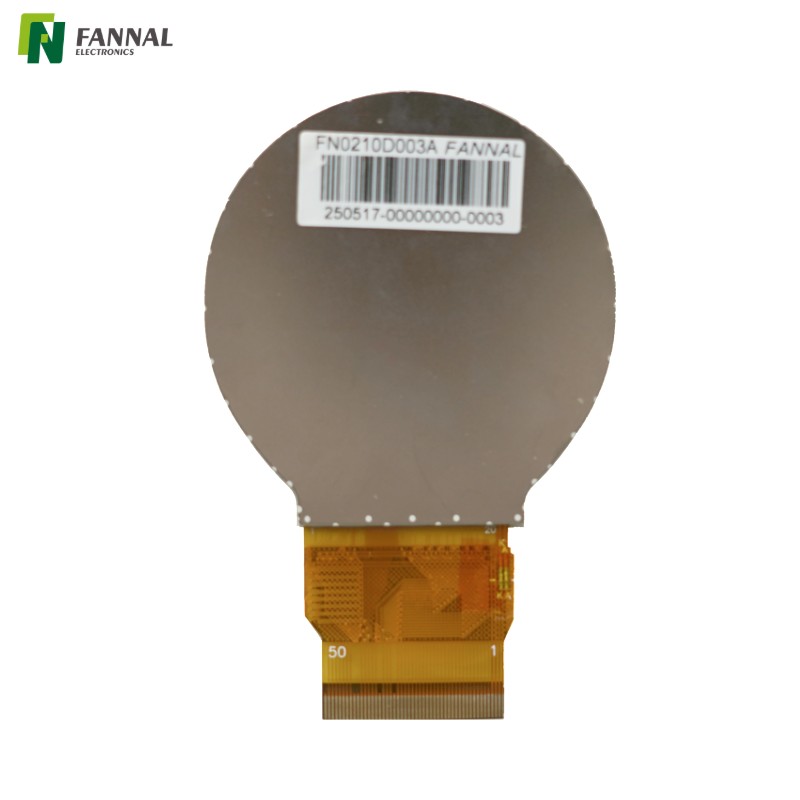

Pantalla TFT LCD redonda de 2,1 pulgadas 480 × 480 | RGB y SPI

Pantalla LCD TFT redonda de 2,1 pulgadas | 480×480 | Interfaz RGB y SPI | Alto brillo

Modelo:
FN0210D003A
Tamaño (pulgadas):
2.1
Cubierta OD (mm):
56,18*59,71*2,2
Temperadora de operación (℃):
-20-70
Temperatura de almacenamiento (℃):
-30-80
Interfaz de visualización:
RGB/SPI
Relación de contraste:
1000:1
Resolución:
480×480
Brillo (CD/m²):
800

Cantidad:
Estado de Disponibilidad:





Consulta Agregar a la canasta

LCD TFT redondo

Descripción del Producto

Dibujo y especificaciones

Aplicaciones

Personalizaciones

Preguntas frecuentes

Esta pantalla LCD TFT redonda de 2,1 pulgadas está diseñada para dispositivos compactos que requieren un factor de forma de pantalla circular y un rendimiento visual estable.
Con una combinación equilibrada de claridad, brillo y flexibilidad de interfaz, es adecuado para controles industriales, instrumentación inteligente y aplicaciones de interfaz de usuario integradas donde el espacio y la estética son importantes.

Características clave

Diseño de pantalla circular
Ideal para interfaces giratorias, interfaces de usuario tipo dial y diseños de productos industriales modernos.
Compatibilidad con interfaz dual
Las interfaces RGB y SPI permiten una integración flexible del sistema en diferentes plataformas MCU y SoC.
Rendimiento de alta visibilidad
La luminosidad y el contraste optimizados garantizan una legibilidad clara en condiciones de iluminación interior y semiexterior.
Operación estable en ambientes hostiles
Diseñado para un rendimiento confiable en un amplio rango de temperaturas de funcionamiento.
Compacto y fácil de integrar
El factor de forma pequeño admite diseños con limitaciones de espacio y diseños mecánicos optimizados.

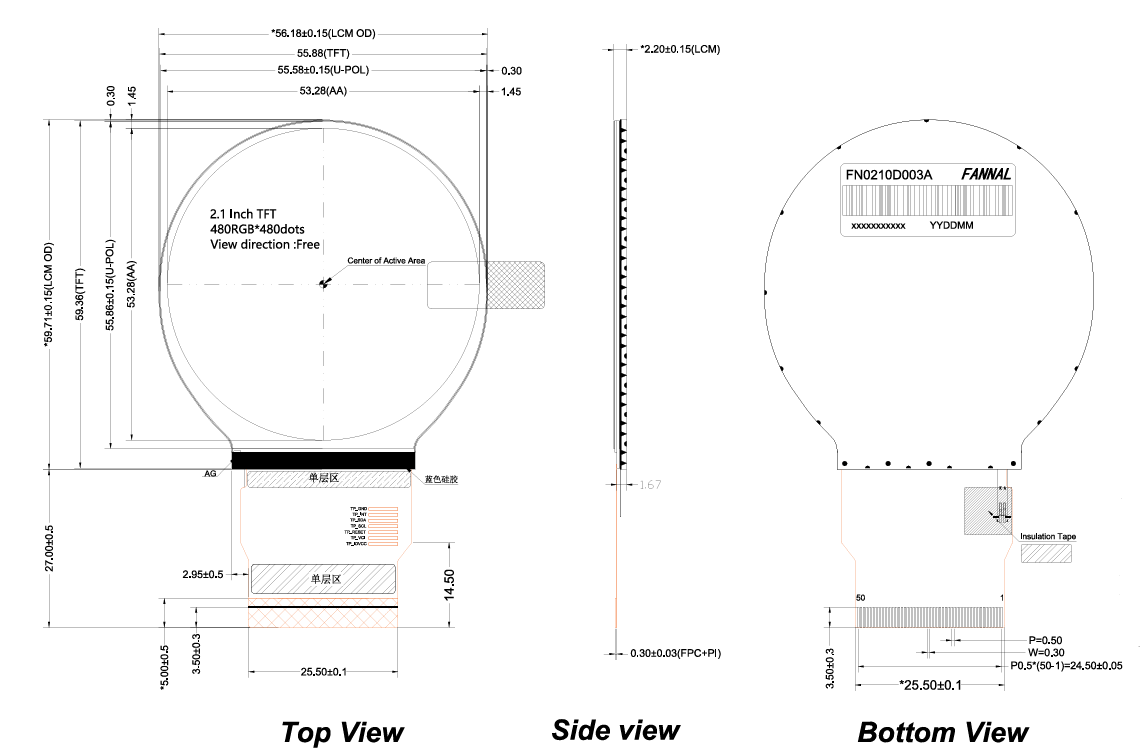

Dibujo

Presupuesto

Artículo	Presupuesto
Tamaño	2,1 pulgadas
Interfaz	RGB y SPI
Relación de resolución	480x480
Fuente de alimentación	2,8 V
Tipo LCD	Transmisivo
Modo de conexión	Complemento FPC
Modo de visualización	Normalmente negro
Controlador IC	ST7701S
Dirección de visualización	Gratis
Temperatura de funcionamiento	-20 ~+70
Relación de contraste	1000:1
Temperatura de almacenamiento	-30 ~+80
Luminancia (AQ01)	800 tipo. 650 mín.
Requisitos ambientales	RoHS-2.0
Uniformidad	80% mín.
Tolerancia no marcada	±0,2 mm

Aplicaciones

1. Perillas de control inteligentes e interfaces de dial
Adecuado para controladores giratorios, perillas inteligentes y diseños de HMI circulares donde la información se muestra alrededor de un eje central. El formato redondo combina naturalmente con los diseños de interfaz de usuario de estilo dial.

2. Pantallas de instrumentación industrial
Muy adecuadas para instrumentos de medición, sensores y dispositivos de monitoreo que requieren un tamaño compacto, legibilidad clara y operación estable ante variaciones de temperatura.

3. Equipo médico y de laboratorio (IU no crítico)
Se utiliza en pantallas auxiliares para equipos médicos o de laboratorio, como indicación de estado, visualización de parámetros o paneles de selección de modo.

4. Paneles de control inteligentes para hogares y edificios
Ideal para termostatos, unidades de control de acceso e interruptores inteligentes donde la estética moderna y el alto brillo mejoran la interacción del usuario.

5. Dispositivos integrados y módulos de interfaz de usuario personalizados
Una opción práctica para sistemas integrados que requieren una pantalla circular con opciones de interfaz flexibles y un suministro confiable a largo plazo.

Pantalla automotriz

Pantalla táctil quiosco

Exhibición ferroviaria

Visualización de bicicleta electrónica

Exhibición al aire libre

Exhibición industrial

Pantalla táctil

Pantalla de gimnasio

Planta de ingeniería

Pantalla de motocicleta

Pantalla de máquina expendedora

Pantalla incrustada

Personalizaciones

Para satisfacer diversas necesidades de integración, le ofrecemos una amplia personalización, que incluye:

● Opciones de visualización personalizadas

Panel LCD

• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)

Diseño de interfaz

• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP

Luz de fondo

• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.

Tablero del conductor

• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.

• Diseño optimizado para una transmisión y rendimiento de imágenes estables.

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65"

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6"	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32"	Excelente para alto contraste y durabilidad
Silicona	Hasta 32"	Ideal para aplicaciones industriales robustas y de gran tamaño

Preguntas frecuentes

P1. ¿Para qué tipo de sistemas es adecuado este TFT redondo de 2,1 pulgadas?

Esta pantalla está diseñada para sistemas integrados, controladores industriales, instrumentos inteligentes y dispositivos compactos que se benefician de un diseño de interfaz de usuario circular.

P2. ¿El TFT redondo es compatible con plataformas MCU y SoC?

Sí. Con opciones de interfaz RGB y SPI, se puede integrar con una amplia gama de MCU y SoC según la arquitectura del sistema y los requisitos de rendimiento.

P3. ¿Esta pantalla es adecuada para uso en exteriores o semiexteriores?

La alta luminancia y el contraste lo hacen adecuado para entornos semiexteriores, como paneles de control expuestos a la luz ambiental, aunque las condiciones de luz solar directa deben evaluarse a nivel del sistema.

P4. ¿Se puede personalizar esta pantalla para proyectos OEM?

Las opciones de personalización, como la configuración de la interfaz, el ajuste del brillo y la adaptación mecánica, suelen estar disponibles para proyectos OEM y ODM.

P5. ¿Este TFT redondo está destinado a productos de consumo?

Este modelo está diseñado principalmente para aplicaciones industriales, integradas y profesionales en lugar de productos electrónicos de consumo de ciclo de vida corto.
