Why is a 7″ capacitive touch screen ideal for industrial HMIs?

Its robust G+G structure and stable multi-touch response ensure reliable operation in harsh environments like factory floors, outdoor kiosks, or cold storage.

Can it handle extreme temperatures and continuous use?

Yes. Designed for –20°C to 70°C operation and long-term durability, it supports 24/7 industrial applications without performance degradation.

How does it integrate with existing displays and control systems?

With an IIC interface and flexible TFT compatibility, it can be seamlessly embedded into control panels, embedded devices, or industrial HMIs.

Can operators use it with gloves or stylus?

Yes. The EETI CTP IC allows precise touch detection even through light gloves or with a stylus, improving usability in industrial workflows.

Hogar » Productos » Pantallas táctiles capacitivas » Pantalla táctil capacitiva de 7 pulgadas para Aplicaciones Industriales

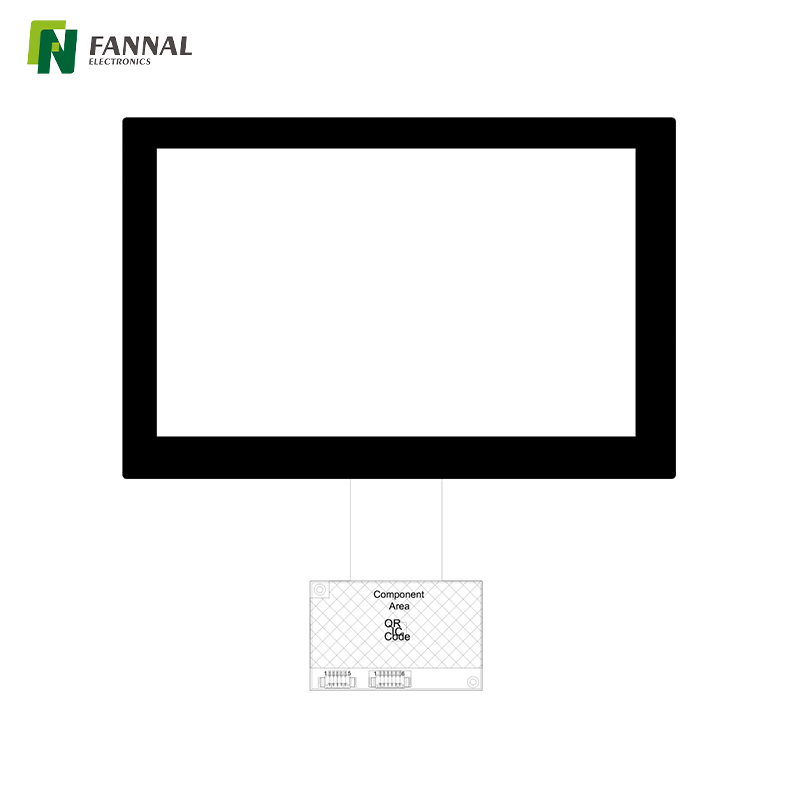

Pantalla táctil capacitiva de 7 pulgadas para Aplicaciones Industriales

PCAP de 7 pulgadas

Modelo:
FN0700P135A
Tamaño (pulgadas):
7
Cubierta OD (mm):
177,00*115,62*1,1
Sensor OD:
155,00*101,04*0,55
Temperadora de operación (℃):
-20-70
Temperatura de almacenamiento (℃):
-30-80
CTP IC:
EETI
Mostrar:
Se puede elegir
Interfaz TP:
IIC
TP VA (mm):
153,20*92,24
Estructura:
G+G

Cantidad:
Estado de Disponibilidad:





Consulta Añadir a la cesta Descargar

Pantalla táctil capacitiva de 7 pulgadas fabricantes de pantallas tactiles pantallas táctiles personalizadas

Dibujo y especificación

Solicitud

Estudio de caso

Personalización

Acerca de FANNAL

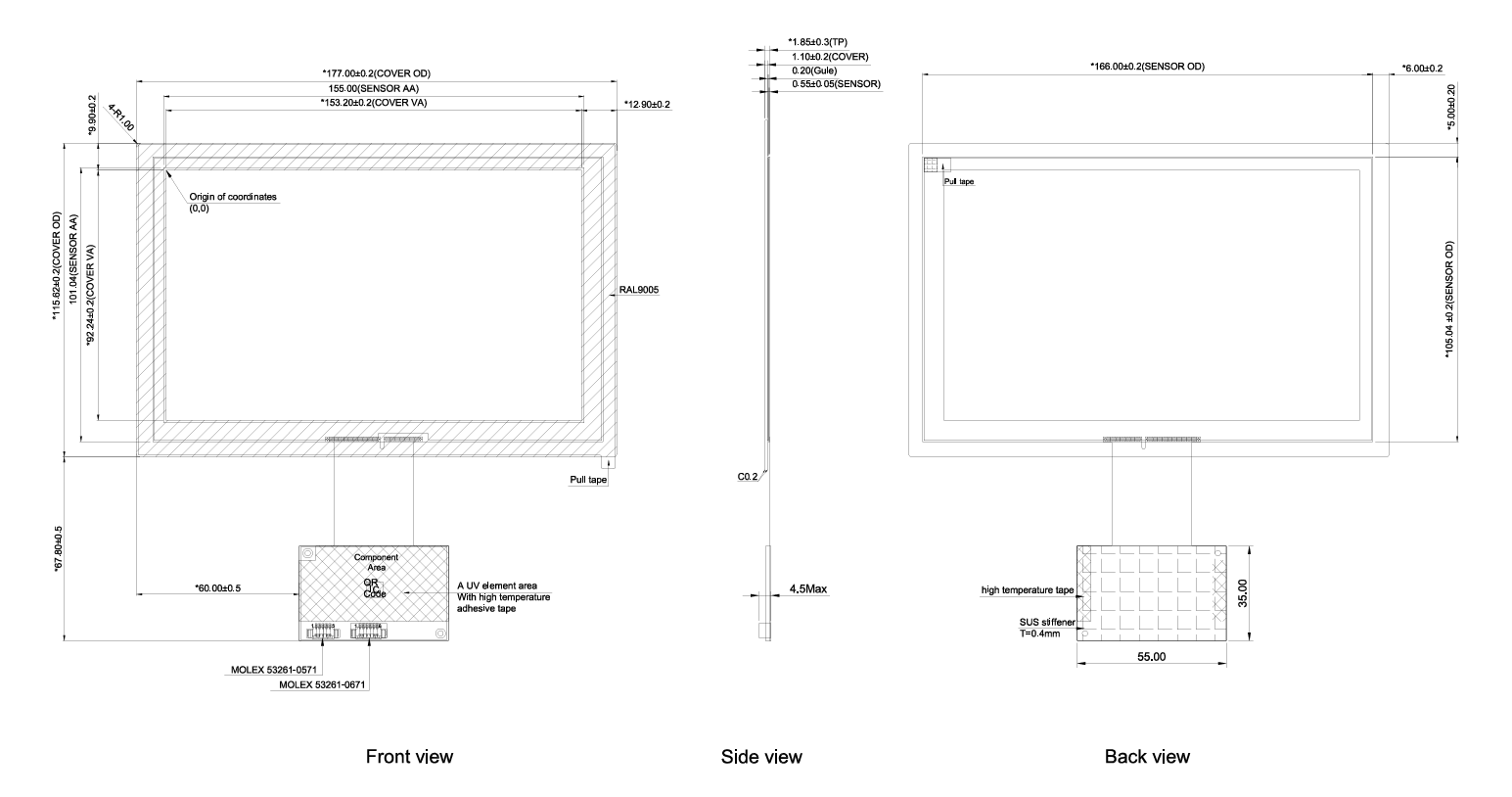

Dibujo

屏幕截图 2024-10-07 172036

Especificación

Tamaño (pulgadas)	7.0
P/N	FN0700P135A
Estructura	G+G
TP VA (mm)	153,20*92,24
Cubierta DE (mm)	177,00115,621,1
Sensor de diámetro exterior	155,00101,040,55
Temperatura de funcionamiento (℃)	-20-70
Temperatura de almacenamiento (℃)	-30-80
Interfaz	IIC
Número de toque	10
Circuito integrado CTP	EETI
TFT a juego	Se puede elegir

Solicitud

Aplicaciones industriales para la pantalla táctil capacitiva de 7 pulgadas:

Interfaces hombre-máquina (HMI): se utilizan en sistemas de control para brindar a los operadores acceso intuitivo a la configuración y el estado de la maquinaria.
Equipos de automatización: Ideal para controles de pantalla táctil en sistemas automatizados, lo que permite un fácil monitoreo y ajuste.
Paneles de Control de Procesos: Implementados en diversos procesos de fabricación para visualización de datos en tiempo real y control operativo.
Dispositivos médicos: se utilizan en equipos médicos para herramientas de diagnóstico y monitoreo de pacientes, lo que mejora la usabilidad en entornos de atención médica.
Robótica: sirve como interfaz para sistemas de control robótico, permitiendo entradas y retroalimentación precisas.
Gestión de logística y almacén: integrada en los sistemas de gestión de inventario y procesos de envío para un seguimiento y operación eficientes.
Sistemas de transporte: se encuentran en los tableros de vehículos y sistemas de transporte público y brindan navegación y acceso a la información fáciles de usar.
Soluciones de fábrica inteligente: respalda las iniciativas de la Industria 4.0 al facilitar la conectividad y la interacción en entornos de fabricación inteligente.
Monitoreo ambiental: Se utiliza en sistemas que rastrean las condiciones ambientales, lo que permite una fácil entrada y análisis de datos.
Entrenamiento y Simulación: Aplicado en dispositivos de entrenamiento de habilidades industriales, brindando experiencias de aprendizaje interactivo.

Equipo médico

Sistemas de pago

Transporte

bicicleta eléctrica

Exterior

Paneles industriales

automotriz

Planta de ingeniería

Máquina expendedora

~!phoenix_varTXT18!~

~!phoenix_varTXT20!~

~!phoenix_varTXT22!~

Estudio de caso

Situación del cliente:
Un fabricante de líneas de montaje automatizadas necesitaba un panel táctil de 7″ para los paneles de control del operador. Los desafíos que enfrentaron incluyeron:

Los operadores necesitaban navegar rápidamente por múltiples funciones en una pantalla pequeña usando gestos multitáctiles.
Los paneles estuvieron expuestos a temperaturas extremas (almacenamiento en frío y líneas de producción en caliente).
La manipulación frecuente provocaba rayones e impactos ocasionales , con riesgo de tiempo de inactividad.
La solución tenía que integrarse perfectamente con las pantallas TFT existentes..

Nuestra solución:
Recomendamos la FN0700P135A , una pantalla táctil capacitiva G+G que abordó todos sus puntos débiles:

Multitáctil de 10 puntos para un control preciso y sensible
Estructura G+G duradera para resistir rayones e impactos.
Amplia temperatura de funcionamiento (–20 °C a 70 °C) para garantizar la confiabilidad
Compatibilidad TFT flexible para adaptarse a sus pantallas existentes

Personalización

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65'

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6'	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32'	Excelente para alto contraste y durabilidad
Silicona	Hasta 32'	Ideal para aplicaciones industriales robustas y de gran tamaño

Pantalla TFT:

Producción: Fabricación propia
Rendimiento: legible a la luz del sol y funciona en un amplio rango de temperaturas
Tecnología: Tecnología IPS TFT con calidad de grado automotriz

Acerca de FANNAL

FANNAL, fundada en 2011, es un especialista en soluciones de pantalla táctil y ofrece productos y servicios técnicos de alta calidad en todo el mundo. Diseñamos y fabricamos pantallas personalizadas internas, pantallas táctiles PCAP y unión óptica. Nuestras soluciones sirven para aplicaciones industriales, exteriores, médicas, automotrices y otras.

Somos una empresa de alta tecnología de rápido crecimiento respaldada financieramente por SECO , líder europeo en dispositivos electrónicos e informática integrada. Contamos con las certificaciones ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 . Nuestros productos cumplen con REACH y RoHS , con informes de prueba o declaraciones disponibles previa solicitud.

Con calidad estable y soporte de ingeniería, FANNAL ayuda a los clientes a seguir siendo competitivos y diferenciar sus productos a nivel mundial.

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Preguntas frecuentes

1. ¿Por qué una pantalla táctil capacitiva de 7″ es ideal para HMI industriales?
Su robusta estructura G+G y su estable respuesta multitáctil garantizan un funcionamiento confiable en entornos hostiles como plantas de fábrica, quioscos al aire libre o almacenamiento en frío.

2. ¿Puede soportar temperaturas extremas y uso continuo?
Sí. Diseñado para funcionar a temperaturas de –20 °C a 70 °C y una durabilidad a largo plazo, admite aplicaciones industriales las 24 horas del día, los 7 días de la semana sin degradación del rendimiento.

3. ¿Cómo se integra con las pantallas y los sistemas de control existentes?
Con una interfaz IIC y compatibilidad TFT flexible, se puede integrar sin problemas en paneles de control, dispositivos integrados o HMI industriales..

4. ¿Pueden los operadores usarlo con guantes o lápiz óptico?
Sí. El EETI CTP IC permite una detección táctil precisa incluso con guantes ligeros o con un lápiz, lo que mejora la usabilidad en flujos de trabajo industriales.
