1.504 pulgadas 466x466 Píxeles Pantalla OLED MIPI y SPI Panel de visualización AMOLED redonda para dispositivos portátiles

1.504 pulgadas 466x466 Píxeles Pantalla OLED MIPI y SPI Panel de visualización AMOLED redonda para dispositivos portátiles

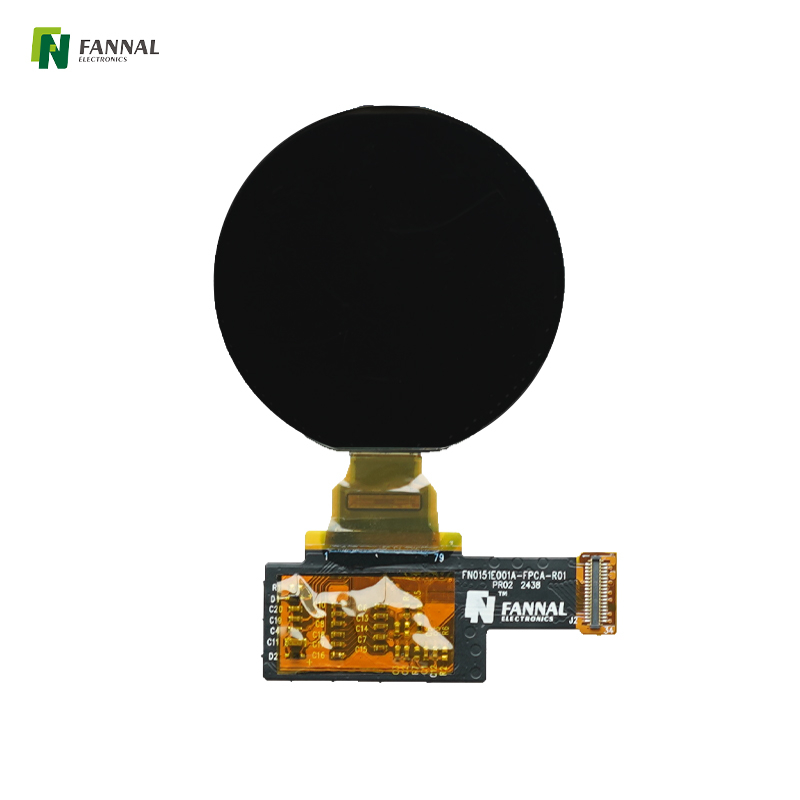

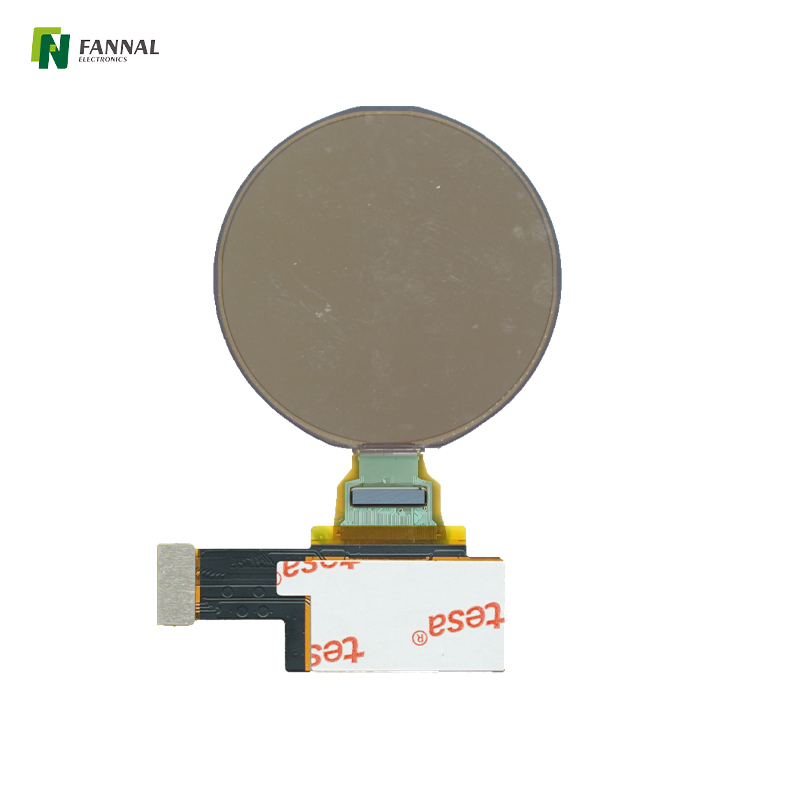

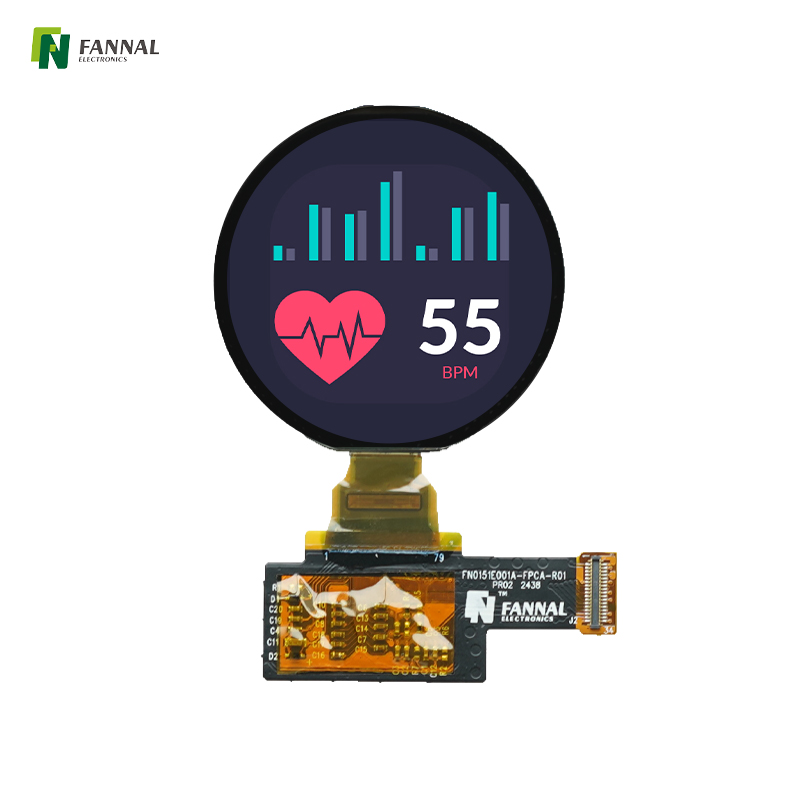

Pantalla AMOLED redonda de 1.504 pulgadas

Model:
FN0151E001A
Marca:
FANNAL
Temperadora de operación (℃):
-20 ~+70 ℃
Temperatura de almacenamiento (℃):
-40 ~+80 ℃
Interfaz de visualización:
MIPI y SPI
Resolución:
466 × 466
Dirección:
TODO
Brillo (CD/m²):
600
Pantalla táctil:
Personalización

Cantidad:
Disponibilidad:





Consulta Agregar a la canasta

Pantalla AMOLED industrial Pantalla AMOLED redonda

Características del producto

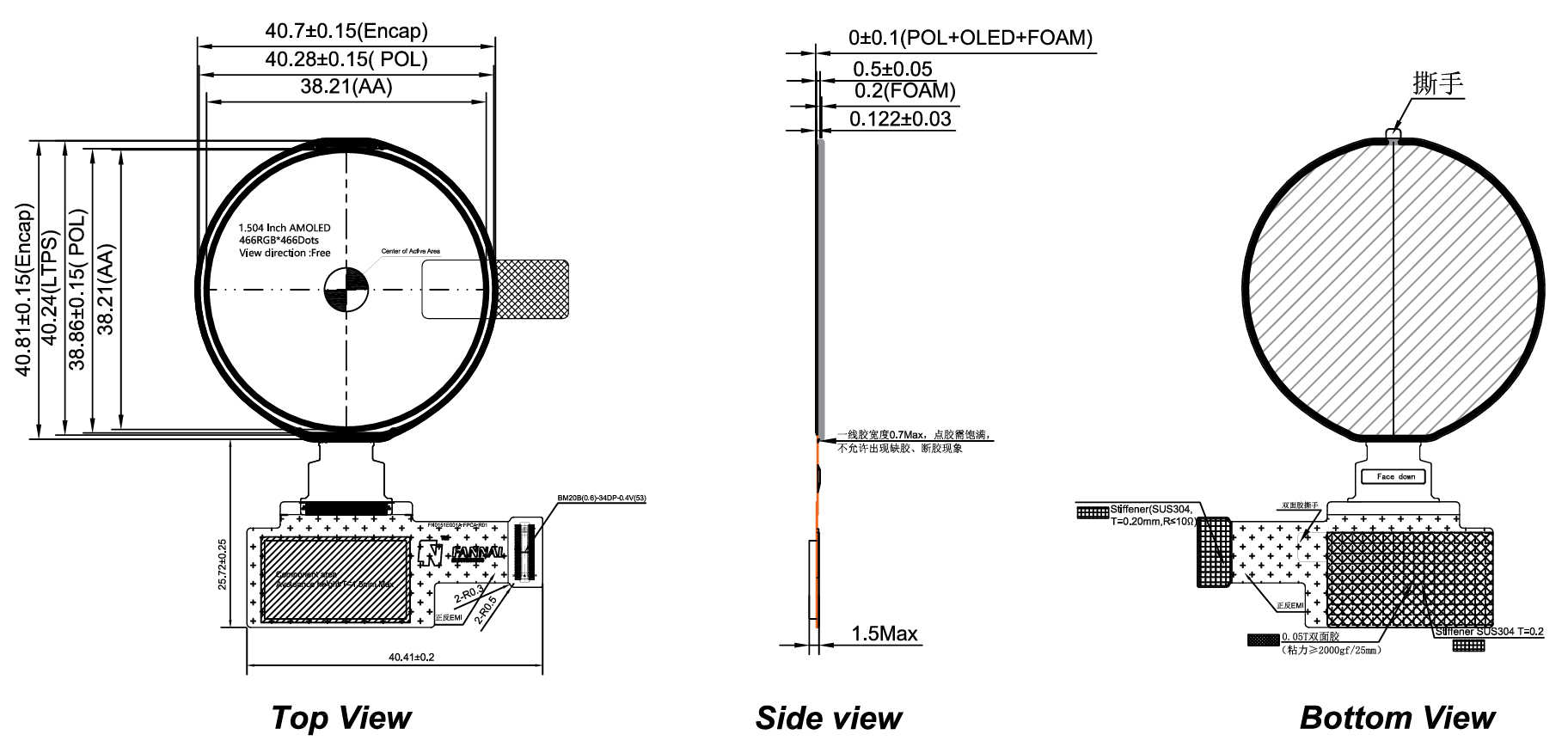

Dibujo de productos

Especificación

Aplicación de productos

Introducción a la pantalla OLED de 1.504 pulgadas 466x466 píxeles

La pantalla OLED de 1.504 pulgadas presenta una resolución de 466x466 píxeles , proporcionando una experiencia visual de alta calidad ideal para dispositivos portátiles. Esta pantalla utiliza interfaces MIPI y SPI , que ofrece opciones de conectividad versátiles para varias aplicaciones.

Especificaciones clave

Área activa : 38.207 x 38.207 mm
Fuente de alimentación : 3.3V
Tipo de visualización : redondo AMOLED
Aplicaciones : diseñado específicamente para dispositivos portátiles, mejorando la interacción del usuario con colores vibrantes e imágenes nítidas.

Características

Alta resolución : con su densidad de píxeles, la pantalla garantiza imágenes nítidas y claras, lo que lo hace adecuado para gráficos detallados e interfaces de usuario.
Diseño compacto : la forma redonda y el tamaño pequeño lo convierten en una excelente opción para relojes inteligentes, rastreadores de ejercicios y otros dispositivos portátiles.
Bajo consumo de energía : la tecnología OLED permite un funcionamiento eficiente en energía, extendiendo la duración de la batería en dispositivos portátiles.

Este panel de visualización es una excelente solución para los desarrolladores que buscan crear aplicaciones portátiles atractivas y visualmente atractivas.

屏幕截图 2024-10-22 154559

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	1.504 (diagonal)
Resolución:	466 (h) × 466 (v)
Pitch Pixel:	81.99 (h) x81.99 (v)
Área activa (mm):	38.207 (h) × 38.207 (v)
Tamaño del módulo (mm):	40.71 × 40.81 × 0.82
Tipo de visualización:	Amolado
Interfaz:	MIPI y SPI
Dirección de vista:	TODO
Fuente de alimentación:	3.3
Luminancia (CD/M2):	600 (típ.)

Interfaz:

Pin No.	Símbolo	E/S	Descripción
1	MTP_PWR	P	Panel OTP.
2	GND	P	Suelo.
3	D0P	I	Señal de datos diferenciales positivos MIPI DSI.
4	D0n	I	Señal de datos diferenciales negativos MIPI DSI .
5	GND	P	Suelo.
6	CLKP	I	Señal de datos diferenciales positivos MIPI DSI.
7	Clkn	I	Señal de datos diferenciales negativos MIPI DSI .
8	GND	P	Suelo.
9	D1P	I	Señal de datos diferenciales positivos MIPI DSI.
10	D1N	I	Señal de datos diferenciales negativos MIPI DSI.
11	GND	P	Suelo.
12	IM0	E/S	Selección de tipo de interfaz.
13	IM1	E/S	Selección de tipo de interfaz.
14	GND	P	Suelo.
15	CAROLINA DEL NORTE	-	Sin conexión.
16	GND	P	Suelo.
17	D1	I	Señal de entrada en serie en SPL L/F. Los datos son de entrada en el borde ascendente de la señal SCL. LF no Utilizado, conéctese a VSSLO.
18	D0	I	Señal de entrada en serie en SPL L/F. Los datos son de entrada en el borde ascendente de la señal SCL. LF no Utilizado, conéctese a VSSLO.
19	GND	P	Suelo.
20	CSB	I	Pin de entrada Seleccione Chip Seleccione en SPI I/F. Si no se usa, conéctese a VDDIO.
21	SCL	I	Señal de entrada del reloj de píxeles.
22	IDE	I	Señal de entrada de datos en serie.
23	SDO	I	Señal de salida de datos en serie.
24	REINICIAR	I	Restablecer la entrada de la señal.
25	TE	O	Pin de salida del efecto de desgarro para sincronizar MCU para escribir enmarcado, activado por S/W dominio. Cuando este pin no se activa, Este pin es de salida bajo.
26	OLED_EN	O	Power IC Habilitar el pin de control (Nota: 'H ' = nivel VDD, 'L ' = VSSI Nivel.
27	Trago	O	Pin de ajuste de protocolo Swire de Power IC.
28	CAROLINA DEL NORTE	-	Sin conexión.
29	VCI	P	Suministro de voltaje analógico.
30	Vddio	P	Fuente de alimentación para la interfaz IC del controlador de visualización y sistema lógico.
31	GND	P	Suelo.
32	ELVDD	P	Fuente de energía positiva para panel.
33	GND	P	Suelo.
34	Elvss_in	P	Fuente de alimentación negativa para panel.

Características eléctricas:

Parámetro	Símbolo:	Mínimo	Max.	Unidad
Voltaje de suministro	VDDA	-0.3	5.5	V
Voltaje de suministro	Vddio	-0.3	5.5	V

Solicitud

Las pantallas AMOLED se usan ampliamente en diversas aplicaciones debido a sus colores vibrantes, altas relaciones de contraste y bajo consumo de energía. Aquí hay algunas aplicaciones clave:
