What are the advantages of using a 1.43" round AMOLED display in smartwatch designs?

It provides high contrast, deep blacks, and a premium visual experience in a compact circular form. Compared to TFT LCD, AMOLED eliminates the need for a backlight, enabling thinner modules and better power efficiency in dark-mode interfaces. However, engineers should consider burn-in risk and brightness limitations under strong sunlight when designing always-on displays or outdoor wearables.

Does this AMOLED display support touch functionality, and how is it integrated?

Yes, it features integrated on-cell touch technology within the display panel. Unlike external touch panels, on-cell touch reduces thickness and improves optical clarity but limits structural customization. Firmware tuning and cover lens design remain key optimization areas.

Is 750 nits brightness sufficient for outdoor smartwatch visibility?

Yes, 750 nits is generally sufficient for outdoor readability in most wearable applications. While AMOLED displays may struggle under direct sunlight compared to TFT, this level balances visibility and power consumption, and can be enhanced with AR coatings and UI optimization.

What interface does this AMOLED module use, and how does it impact system integration?

This display uses a QSPI interface, enabling high-speed communication with reduced pin count. It simplifies PCB routing compared to RGB or LVDS, but requires host MCU compatibility and firmware optimization.

What customization options are available for this AMOLED display module?

Customization focuses on module integration rather than panel-level changes. Engineers can customize FPC design, cover lens, optical bonding, and firmware tuning, while panel size and resolution remain fixed.

What should engineers consider when integrating AMOLED displays into wearable devices?

Thermal management, power consumption, and lifetime performance are critical. AMOLED panels are sensitive to heat and static content, so UI design, power control, and enclosure thermal design must be optimized.

Hogar » Productos » Pantalla AMOLED » Módulo de pantalla AMOLED redondo de 1,43' para aplicaciones de reloj inteligente

Módulo de pantalla AMOLED redondo de 1,43' para aplicaciones de reloj inteligente

Pantalla AMOLED redonda de 1,43' 466×466 | Módulo AMOLED para reloj inteligente

Modelo:
FN0143E001A
Marca del producto:
FANNAL
Tamaño (pulgadas):
1.43
Pantalla AA(mm):
36,35*36,35
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
Interfaz TP:
QSPI
Resolución:
466×466
Brillo (CD/m²):
750

Cantidad:
Estado de Disponibilidad:





Consulta Añadir a la cesta

Pantalla AMOLED redonda

Dibujo y especificaciones

Aplicaciones

Estudio de caso

Personalizaciones

Preguntas frecuentes

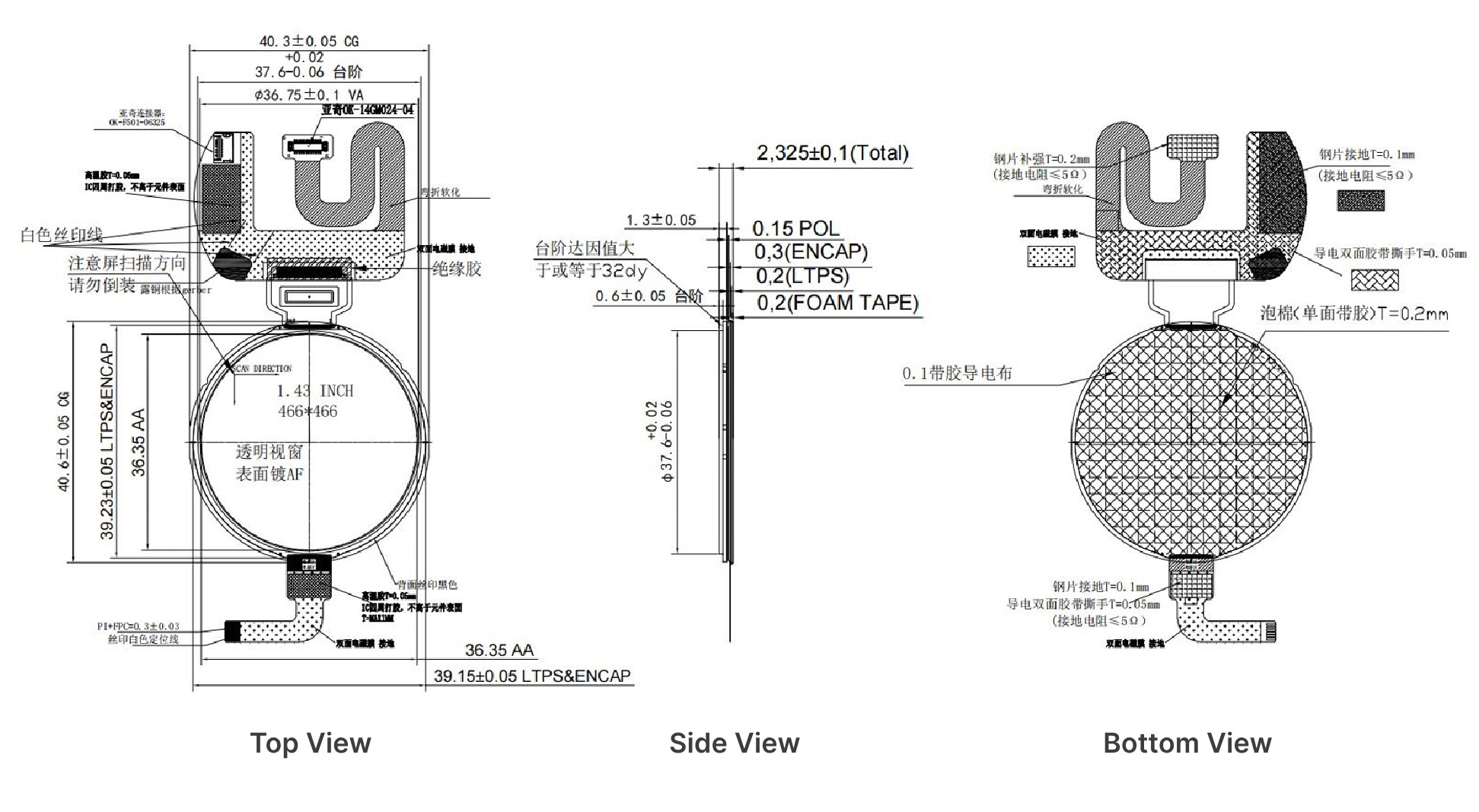

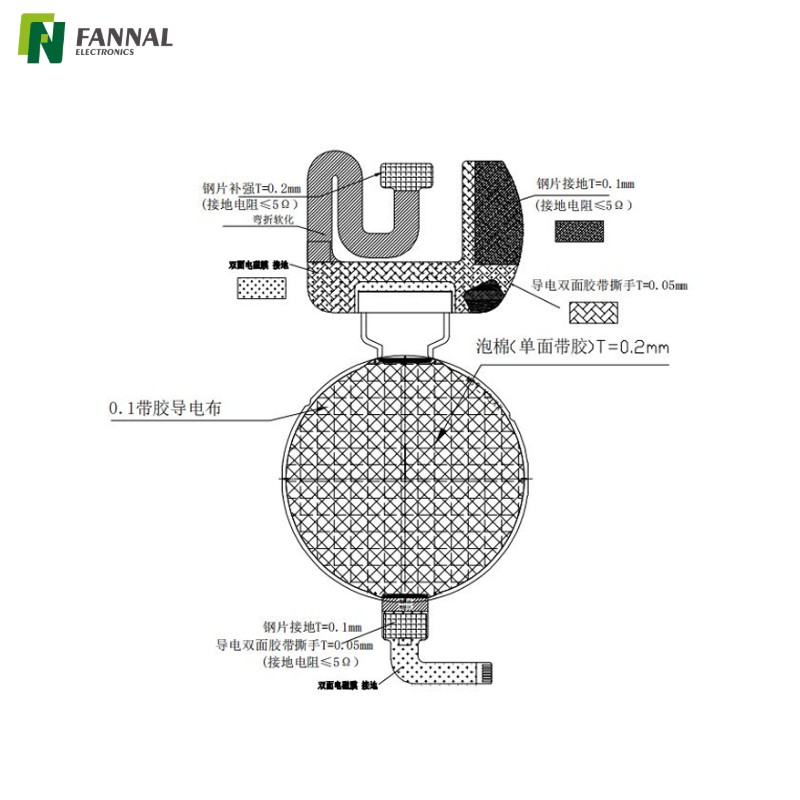

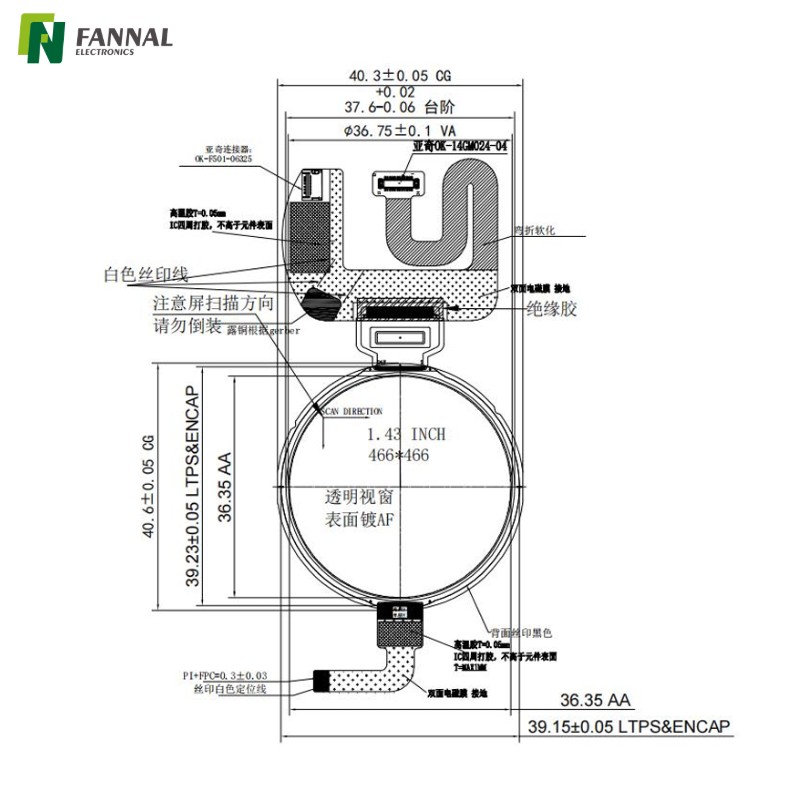

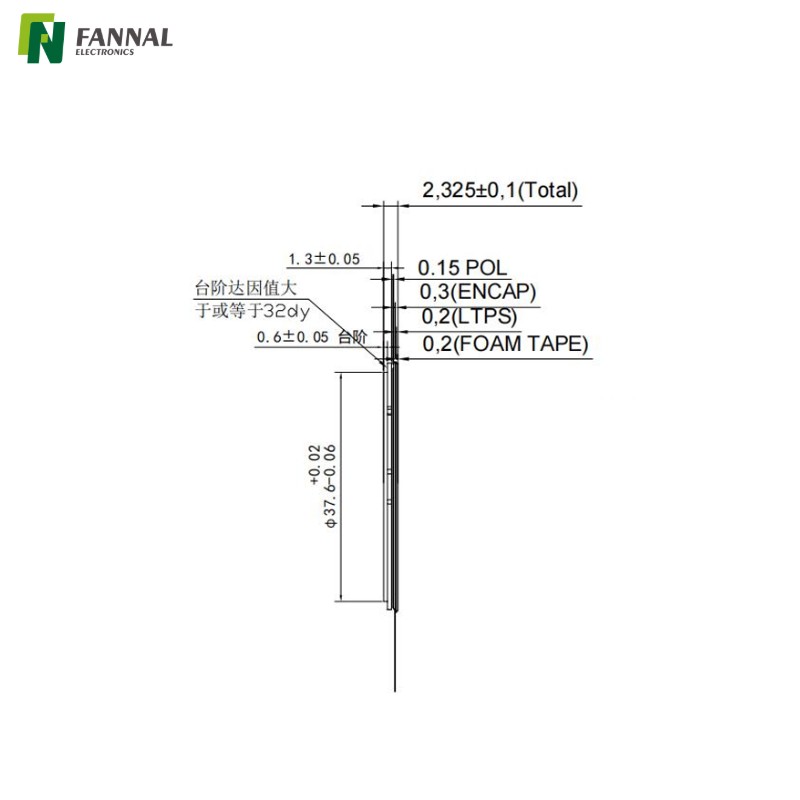

Dibujo

Presupuesto

Artículo	Especificación	Unidad
tamaño diagonal	1.43	pulgada
Resolución	466×466
Color de la pantalla	16,7 M (RGB × 24 bits)	-
Disposición de píxeles	Disposición RGB real	-
Interfaz	QSPI	-
Controlador IC	CO5300	-
Esquema de dimensiones	40,30(V) × 40,60(Ancho) × 2,325(T)	milímetros
Esquema de vidrio LTPS	39,23(V) × 39,15(Ancho)	milímetros
Esquema de vidrio de encapsulación	39,15(V) × 39,15(Ancho)	milímetros
Área activa	Φ36.35	milímetros
Paso de píxel	78 × 78	μm
Espesor del vidrio	0.5	milímetros
Temperatura de funcionamiento	-20 ~ 70	℃
Temperatura de almacenamiento	-30 ~ 80	℃
Luminancia	750 cd/m² (TÍPICO), 700 cd/m² (MÍNIMO)	cd/m²
Cumplimiento ambiental	LIBRE DE ROHS Y HALÓGENOS	-

Característica de potencia

Artículo	Símbolo	Mínimo	Típ.	Max.	Unidad	Observación
Energía AMOLED	ELVDD	3.25	3.3	3.35	V	Positivo
Energía AMOLED	ELVSS	-3.3	-3.3	-3.35	V	Ref Negativa
Fuente de alimentación digital	Vddio	1.7	1.8	1.95	V	Árbitro
Fuente de alimentación analógica	VCI	3.25	3.3	3.35	V	Árbitro

Definición de PAD de unión de FPC principal

Pin No.	Símbolo	E/S	Descripción de la función
1	ELVSS1	Fuerza	Potencia AMOLED negativa
2	ELVSS2	Fuerza	Potencia AMOLED negativa
3	ELVDD1	Fuerza	Potencia AMOLED Positiva
4	ELVDD2	Fuerza	Potencia AMOLED Positiva
5	NIEBLA	-	Pasador de prueba
6	NIEBLA/FOF	-	Pasador de prueba
7	FOF	-	Pasador de prueba
8	VREFP5	Fuerza	Sin conexión
9	VREFN5	Fuerza	Voltajes de unidad OLED
10	BVP3D	Fuerza	Potencia AMOLED Positiva en modo inactivo
11	BVN3D	Fuerza	Potencia AMOLED Negativa en modo inactivo
12	VCL	Fuerza	Alimentación interna del IC del controlador
13	VREF	Fuerza	Alimentación interna del IC del controlador
14	VCI	Fuerza	Suministro analógico del controlador IC
15	VCI	Fuerza	Suministro analógico del controlador IC
16	TE1	O	Pin de salida de efecto desgarro
17	SWIRE	O	Pin de configuración del protocolo Swire de Power IC
18	TE	O	Pin de salida de efecto desgarro
19	Resx	-	Esta señal restablecerá el dispositivo y debe aplicarse para inicializar correctamente el chip. La señal está activa baja.
20	SDO	O	Señal de salida serie en SPI I/F. Los datos se emiten en el flanco ascendente/descendente de la señal SCL.
21	SDI_RDX	I	Señal de entrada serie en SPI I/F. Los datos se ingresan en el flanco ascendente de la señal SCL.
22	DCX	I	Muestra la selección de datos/comandos en MPU I/F de la serie 80 y SPI I/F de 4 cables. D/CX = "0": Comando; D/CX = "1": Mostrar datos o parámetro
23	WRX_SCL	I	Una señal de reloj síncrono en SPI I/F.
24	CSX	I	Pin de entrada de selección de chip (habilitación "Baja")
25	D0	E/S	Bus de datos direccional de 8 bits para MPU I/F de la serie 80 y bus de datos de entrada de 8 bits para RGB I/F
26	D1	E/S	Bus de datos direccional de 8 bits para MPU I/F de la serie 80 y bus de datos de entrada de 8 bits para RGB I/F
27	IM1	I	Selección del tipo de interfaz.
28	IM0	I	Selección del tipo de interfaz.
29	DSWAP	I	Pin de entrada para seleccionar la secuencia del carril de datos HSSI_D0/D1 solo en la interfaz de alta velocidad
30	PSWAP	I	Pin de entrada para seleccionar la polaridad del carril de datos HSSI_D0/D1 solo en la interfaz de alta velocidad
31	Vddio	Fuerza	Suministro de E/S digitales del IC del controlador
32	Vddio	Fuerza	Suministro de E/S digitales del IC del controlador
33	DVDD	Fuerza	Suministro analógico del controlador IC
34	DGND	Fuerza	La tierra del poder
35	HSSI_D1_P	E/S	Estos pines son señales de datos diferenciales DSI-D1+/-
36	HSSI_D1_N	E/S	Estos pines son señales de datos diferenciales DSI-D1+/-
37	AGND1	Fuerza	La tierra del poder
38	HSSI_CLK_P	I	Estos pines son señales de reloj diferencial DSI-CLK+/-
39	HSSI_CLK_N	I	Estos pines son señales de reloj diferencial DSI-CLK+/-
40	AGND2	Fuerza	La tierra del poder
41	HSSI_D0_P	E/S	Estos pines son señales de datos diferenciales DSI-D0+/-
42	HSSI_D0_N	E/S	Estos pines son señales de datos diferenciales DSI-D0+/-
43	AGND3	Fuerza	La tierra del poder
44	C11P	-	Pines de conexión del condensador para el circuito elevador que genera AVDD
45	C11N	-	Pines de conexión del condensador para el circuito elevador que genera AVDD
46	C12P	-	Pines de conexión del condensador para el circuito elevador que genera AVDD
47	C12N	-	Pines de conexión del condensador para el circuito elevador que genera AVDD
48	Avdd	Fuerza	Alimentación interna del IC del controlador
49	C31P	-	Pines de conexión del condensador para el circuito elevador que genera VCL
50	C31N	-	Pines de conexión del condensador para el circuito elevador que genera VCL
51	C32P	-	Pines de conexión del condensador para el circuito elevador que genera VCL
52	C32N	-	Pines de conexión del condensador para el circuito elevador que genera VCL
53	C41P	-	Pines de conexión del condensador para el circuito elevador que genera VGH
54	C41N	-	Pines de conexión del condensador para el circuito elevador que genera VGH
55	C51N	-	Pines de conexión del condensador para el circuito elevador que genera VGL.
56	C51P	-	Pines de conexión del condensador para el circuito elevador que genera VGL.
57	VGH	Fuerza	Alimentación interna del IC del controlador
58	VGHR	Fuerza	Alimentación interna del IC del controlador
59	Ficticio	-	CAROLINA DEL NORTE
60	VGLR	Fuerza	Alimentación interna del IC del controlador
61	VGL	Fuerza	Alimentación interna del IC del controlador
62	AGND4	Fuerza	La tierra del poder
63	MTP_PWR	Fuerza	Fuente de alimentación para OTP. Deje que el pasador se abra cuando no esté en uso.
64	NIEBLA	-	Pasador de prueba
65	NIEBLA/FOF	-	Pasador de prueba
66	FOF	-	Pasador de prueba
67	ELVDD3	Fuerza	Potencia AMOLED Positiva
68	ELVDD4	Fuerza	Potencia AMOLED Positiva
69	ELVSS3	Fuerza	Potencia AMOLED negativa
70	ELVSS4	Fuerza	Potencia AMOLED negativa

Definir PAD de unión TP FPC

Pin No.	Símbolo	E/S	Descripción de la función
1	niebla1	-	Pin de prueba de niebla
2	niebla2	-	Pin de prueba de niebla
3	GND1	P	La tierra del poder
4	GND2	P	La tierra del poder
5	Y07	-	señal tp
6	Y06	-	señal tp
7	GND3	P	La tierra del poder
8	X00	-	señal tp
9	X01	-	señal tp
10	X02	-	señal tp
11	X03	-	señal tp
12	X04	-	señal tp
13	X05	-	señal tp
14	GND4	P	La tierra del poder
15	Y00	-	señal tp
16	Y01	-	señal tp
17	Y02	-	señal tp
18	Y03	-	señal tp
19	Y04	-	señal tp
20	Y05	-	señal tp
21	GND5	P	La tierra del poder
22	X07	-	señal tp
23	X06	-	señal tp
24	GND6	P	La tierra del poder
25	GND7	P	La tierra del poder
26	niebla3	-	Pin de prueba de niebla
27	niebla4	-	Pin de prueba de niebla

Aplicaciones

Wearables inteligentes (aplicación probada)

Diseñado para dispositivos portátiles compactos de alta gama que requieren alta resolución, bajo consumo de energía y rendimiento visual superior.

Relojes inteligentes
Rastreadores de actividad física
Dispositivos de monitoreo de salud

Con una resolución de 466×466 y una disposición RGB real , la pantalla ofrece una representación de la interfaz de usuario nítida y un rendimiento gráfico fluido, adecuado para interfaces avanzadas de relojes inteligentes y modos de visualización siempre activos.

Dispositivos portátiles para exteriores y de alto brillo

Optimizado para dispositivos portátiles utilizados en exteriores o en entornos con mucha luz ambiental.

Relojes inteligentes al aire libre
Wearables deportivos
Dispositivos de monitoreo de uso en el campo

El brillo de 750 nits (típico) garantiza una visibilidad clara incluso bajo la luz solar directa, lo que soluciona una limitación común de las pantallas AMOLED estándar en escenarios al aire libre.

Dispositivos compactos integrados y portátiles

Una solución adecuada para sistemas integrados con limitaciones de espacio que requieren un diseño de interfaz de usuario circular.

Instrumentos de mano
Dispositivos de prueba portátiles
Mini terminales de control

La interfaz QSPI permite una transmisión de datos más rápida con un número reducido de pines, lo que simplifica la integración del sistema para plataformas integradas.

Aplicaciones de UI circulares especializadas

Admite diseños de productos en los que las pantallas circulares mejoran la usabilidad o la estética.

Controladores domésticos inteligentes
Paneles de control de IoT
Terminales portátiles industriales

La integración táctil en la celda reduce el grosor del módulo y mejora el rendimiento óptico, lo que permite un diseño de producto más compacto y confiable.

Paneles de control de edificios, pantallas de ascensores, estaciones de monitoreo de seguridad, interfaces de control de acceso, terminales de gestión de energía

Pantalla automotriz

Pantalla táctil quiosco

Exhibición ferroviaria

Visualización de bicicleta electrónica

Exhibición al aire libre

Exhibición industrial

Pantalla táctil

Pantalla de gimnasio

Planta de ingeniería

Pantalla de motocicleta

Pantalla de máquina expendedora

Pantalla incrustada

Estudio de caso

Antecedentes del proyecto

Un fabricante de dispositivos portátiles necesitaba una pantalla redonda compacta y de alta resolución para un reloj inteligente de próxima generación centrado en la usabilidad en exteriores y una experiencia de interfaz de usuario premium.

Los requisitos clave incluyeron:

Alta densidad de píxeles para una representación detallada de la interfaz de usuario
Brillo suficiente para visibilidad exterior.
Estructura de módulo delgado para un diseño liviano
Integración simplificada con placa base integrada

Desafíos

1. Limitación de la visibilidad en exteriores de
las pantallas AMOLED estándar Las pantallas AMOLED a menudo tienen problemas bajo una luz ambiental intensa.

2. Restricciones de espacio en el diseño portátil compacto
El espacio interno limitado requería una solución de pantalla más delgada y altamente integrada.

3. Complejidad de la interfaz
Las interfaces tradicionales aumentan el número de pines y complican el diseño de PCB en dispositivos pequeños.

FANNAL Solución

Panel AMOLED de alto brillo (750 nits)
Legibilidad en exteriores mejorada en comparación con las soluciones AMOLED convencionales
Integración táctil en la celda
Grosor total del módulo reducido y montaje simplificado
Implementación de la interfaz QSPI
Menor número de pines y comunicación más rápida para sistemas integrados compactos
Alta resolución 466×466 con Real RGB
Claridad de interfaz de usuario y rendimiento visual mejorados

Resultados

Visibilidad de visualización mejorada en entornos exteriores
Grosor del módulo reducido y peso total del dispositivo
Integración del sistema y diseño de PCB simplificados
Experiencia de usuario mejorada con una representación de la interfaz de usuario más nítida

Capacidades de personalización de la pantalla AMOLED

A diferencia de los módulos TFT LCD, las pantallas AMOLED suelen basarse en especificaciones de panel fijo. La personalización se centra en la integración de módulos, el diseño mecánico y la compatibilidad del sistema.

Comparación de capacidades de personalización

Categoría	TFT LCD	Amolado
Selección de paneles	Altamente flexible	Limitado a modelos disponibles.
Diseño de brillo	Totalmente personalizable	Dependiente del panel
Estructura táctil	Totalmente personalizable	Mayormente integrado (en la celda)
Pila óptica	Flexible	Semifijo
Opciones de interfaz	Ancho (RGB, LVDS, eDP)	Limitado (MIPI, QSPI)
Profundidad de personalización	Alto	Moderado

Selección de paneles

Basado en tamaños y resoluciones de paneles AMOLED disponibles
Suministro estable de socios del panel seleccionados

FPC y personalización de la interfaz

Diseño FPC personalizado (forma, definición de pin)
Soporte de interfaz QSPI/MIPI
Optimización de señal para sistemas integrados.

Integración táctil y cubierta

Soluciones táctiles integradas/on-cell
Personalización de lentes de cobertura (AG / AR / AF)
Unión óptica para mayor durabilidad

Integración mecánica y de sistemas

Diseño de módulo ultrafino
Adaptación estructural para dispositivos portátiles.
Soporte para aplicaciones integradas compactas

Preguntas frecuentes

¿Cuáles son las ventajas de utilizar una pantalla AMOLED redonda de 1,43" en diseños de relojes inteligentes?

Proporciona alto contraste, negros profundos y una experiencia visual premium en una forma circular compacta. Esto mejora la legibilidad de la interfaz de usuario y el atractivo estético en los dispositivos portátiles.

En comparación con TFT LCD, AMOLED elimina la necesidad de retroiluminación, lo que permite módulos más delgados y una mejor eficiencia energética en interfaces en modo oscuro. Sin embargo, los ingenieros deben considerar el riesgo de quemaduras y las limitaciones de brillo bajo la luz solar intensa al diseñar pantallas siempre encendidas o dispositivos portátiles para exteriores.

¿Esta pantalla AMOLED admite la funcionalidad táctil y cómo se integra?

Sí, cuenta con tecnología táctil integrada en el panel de visualización. Esto reduce el grosor del módulo y simplifica la integración del sistema.

A diferencia de los paneles táctiles externos (G+G o G+F+F), el toque en la celda limita la personalización estructural pero mejora la claridad óptica y la confiabilidad. El ajuste del firmware y el diseño de lentes de cobertura siguen siendo áreas clave de optimización para casos de uso de sensibilidad, rendimiento a prueba de agua y contacto con guantes.

¿Es suficiente un brillo de 750 nits para la visibilidad del reloj inteligente en exteriores?

Sí, 750 nits generalmente son suficientes para la legibilidad en exteriores en la mayoría de las aplicaciones portátiles. Equilibra la visibilidad y el consumo de energía.

Si bien las pantallas AMOLED suelen tener problemas bajo la luz solar directa en comparación con las soluciones TFT de alto brillo, este nivel de luminancia está optimizado para dispositivos que se llevan en la muñeca. Los ingenieros pueden mejorar aún más la visibilidad mediante el diseño de contraste de la interfaz de usuario, revestimientos antirreflectantes (AR) y ajuste de brillo basado en sensores de luz ambiental.

¿Qué interfaz utiliza este módulo AMOLED y cómo afecta la integración del sistema?

Esta pantalla utiliza una interfaz QSPI, lo que permite una comunicación de alta velocidad con un número reducido de pines. Es muy adecuado para sistemas integrados compactos.

En comparación con las interfaces RGB o LVDS en los módulos TFT, QSPI simplifica el enrutamiento de PCB y reduce la complejidad del conector. Sin embargo, los diseñadores de sistemas deben garantizar la compatibilidad con la MCU host y optimizar el firmware para una gestión eficiente del búfer de cuadros y el rendimiento de la frecuencia de actualización.

¿Qué opciones de personalización están disponibles para este módulo de pantalla AMOLED?

La personalización se centra en la integración de módulos en lugar de cambios a nivel de panel. Las áreas clave incluyen diseño de FPC, lentes de cobertura y optimización del firmware.

A diferencia de las pantallas LCD TFT, los paneles AMOLED tienen limitaciones fijas de tamaño y resolución. Los ingenieros pueden personalizar la estructura mecánica, la definición de pines, la unión óptica y el ajuste de la sensibilidad táctil. Esto hace que AMOLED sea adecuado para la optimización basada en aplicaciones en lugar de un rediseño estructural completo.

¿Qué deberían considerar los ingenieros al integrar pantallas AMOLED en dispositivos portátiles?

La gestión térmica, el consumo de energía y el rendimiento de por vida son factores críticos. Estos afectan directamente a la confiabilidad en dispositivos compactos.

Los paneles AMOLED son sensibles al calor y al contenido estático prolongado, lo que puede provocar quemaduras con el tiempo. El diseño adecuado de la interfaz de usuario (desplazamiento de píxeles, modo oscuro), la administración de energía y el diseño térmico del gabinete son esenciales. Los factores ambientales, como el rango de temperatura de funcionamiento y las condiciones de uso en exteriores, también deben validarse al principio de la fase de diseño.
