Vistas:9 Autor:Editor del sitio Hora de publicación: 2026-02-27 Origen:Sitio

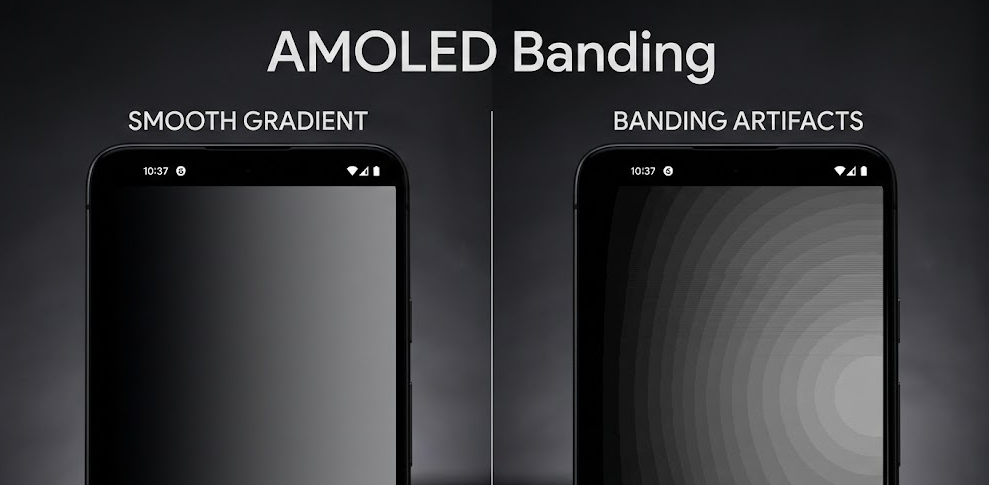

Las bandas AMOLED se refieren a franjas verticales u horizontales visibles que aparecen más claramente en fondos de color gris oscuro o escenas oscuras uniformes. Es un fenómeno de falta de uniformidad de luminancia , que normalmente se observa entre niveles de escala de grises del 1% al 20%.
A diferencia de los 'defectos de visualización' genéricos, las bandas en los paneles AMOLED se originan en la forma fundamental en que los píxeles OLED se activan eléctricamente. Comprenderlo requiere observar la arquitectura actual, el comportamiento del backplane TFT y los algoritmos de compensación del envejecimiento..
Las bandas son un tipo de variación de luminancia espacial en la que columnas o filas de píxeles adyacentes emiten niveles de brillo ligeramente diferentes bajo valores de entrada digitales idénticos.
Es más visible:
Con brillo bajo (casi negro)
Sobre fondos grises uniformes
En transiciones de gradiente lentas
Después del envejecimiento del panel
Se suele confundir con Mura , pero no son idénticos:
Mura → falta de uniformidad general (manchas, opacidad)
Bandas → variación estructurada basada en líneas (generalmente alineada con columnas)
Las bandas suelen ser sistemáticas y no aleatorias.
Los píxeles AMOLED son dispositivos impulsados por la corriente.
La luminancia de cada subpíxel está determinada por:
Luminancia OLED ∝ Corriente de conducciónPequeñas variaciones en:
Tensión umbral TFT (Vth)
Movilidad del transportista
Longitud del canal
Precisión del condensador de almacenamiento
provocar desviaciones actuales entre los píxeles vecinos.
Con un brillo elevado, las diferencias quedan enmascaradas.
Con corriente baja (gris bajo), la variación se vuelve perceptible.
Por eso las bandas son más visibles en escenas oscuras.
La mayoría de los paneles AMOLED utilizan placas posteriores LTPS o LTPO TFT.
Variabilidad en:
recocido por láser
Espesor de la capa de óxido
Deriva de voltaje umbral
corriente de fuga
crea inconsistencias de luminancia en columnas o filas.
Debido a que AMOLED carece de una capa de retroiluminación de difusión (a diferencia de la LCD), no existe ningún mecanismo de promedio óptico para ocultar estas diferencias.
En niveles bajos de escala de grises:
Límites de resolución del DAC
Pasos de cuantificación
Estrategias de vacilación
tener un impacto visual significativo.
Una desviación de 1 LSB con un 5% de gris es mucho más notable que con un 80% de gris.
Una calibración gamma inadecuada amplifica las bandas visibles.
Los materiales OLED se degradan con el tiempo.
Los factores incluyen:
Tasa de envejecimiento del subpíxel azul
Patrones de uso diferencial
Regiones de interfaz de usuario estáticas
A medida que las capas orgánicas envejecen de manera desigual, los algoritmos de compensación de luminancia pueden tener dificultades para corregir completamente la variación espacial.
Esta falta de uniformidad inducida por el envejecimiento a menudo aparece como bandas en paneles más antiguos.
La pantalla LCD IPS funciona con voltaje, no con corriente, al nivel de emisión de píxeles.
Diferencia estructural clave:
OLED → píxel autoemisivo
IPS → píxel transmisivo con retroiluminación compartida
La luz de fondo proporciona:
Difusión óptica
Mezcla ligera
Homogeneización espacial
Esto actúa como un estabilizador natural de la uniformidad.
Si bien el IPS puede mostrar sangrado o nubosidad de la retroiluminación, las bandas estructuradas de color gris oscuro son menos comunes debido al suavizado óptico.
Los fabricantes aplican varias técnicas de mitigación:
Los paneles AMOLED modernos utilizan 6T1C o estructuras de píxeles de compensación más avanzadas para compensar la variación del umbral TFT.
Durante la fabricación se aplican tablas de corrección de uniformidad por panel.
Los ciclos de recalibración periódicos (especialmente en televisores y paneles de alta gama) ajustan los valores actuales de la unidad.
El tramado de grises bajos reduce los pasos visibles, pero puede introducir un parpadeo sutil si no se ajusta correctamente.
Los backplanes LTPO reducen la energía y mejoran la estabilidad, pero la uniformidad aún depende en gran medida del control del proceso.
Las bandas se vuelven críticas en:
Pantallas de imágenes médicas (diagnóstico con bajo nivel de gris)
Monitores de gradación de color profesionales
HMI industriales con temática oscura
En aplicaciones de consumo puramente dinámicas, suele ser menos perceptible.
En aplicaciones industriales con fondos de interfaz de usuario oscuros persistentes, la estabilidad de la uniformidad se vuelve más importante que la relación de contraste absoluto.
No necesariamente.
Un pequeño grado de bandas es inherente a las pantallas emisivas impulsadas por corriente. Se convierte en defecto sólo cuando:
Excede la tolerancia del fabricante.
Interfiere con la usabilidad de la aplicación.
No pasa las pruebas de especificación de uniformidad.
La uniformidad suele cuantificarse mediante:
Porcentaje de desviación de luminancia
Variación de columna a columna
Mapeo de Delta E en gris bajo
Las bandas AMOLED no son simplemente una cuestión cosmética: tienen su origen en la física de los píxeles emisores de corriente y la variabilidad del TFT.
Si bien las técnicas de compensación avanzadas reducen significativamente su visibilidad, no se puede eliminar por completo. Para aplicaciones que exigen una uniformidad extrema en escala de grises y estabilidad a largo plazo, los ingenieros deben sopesar:
Ventajas del contraste visual de AMOLED
Uniformidad, robustez y estabilidad al envejecimiento de las tecnologías LCD.
La elección correcta no depende de las afirmaciones de marketing, sino de los requisitos de tolerancia de luminancia a nivel de aplicación..
