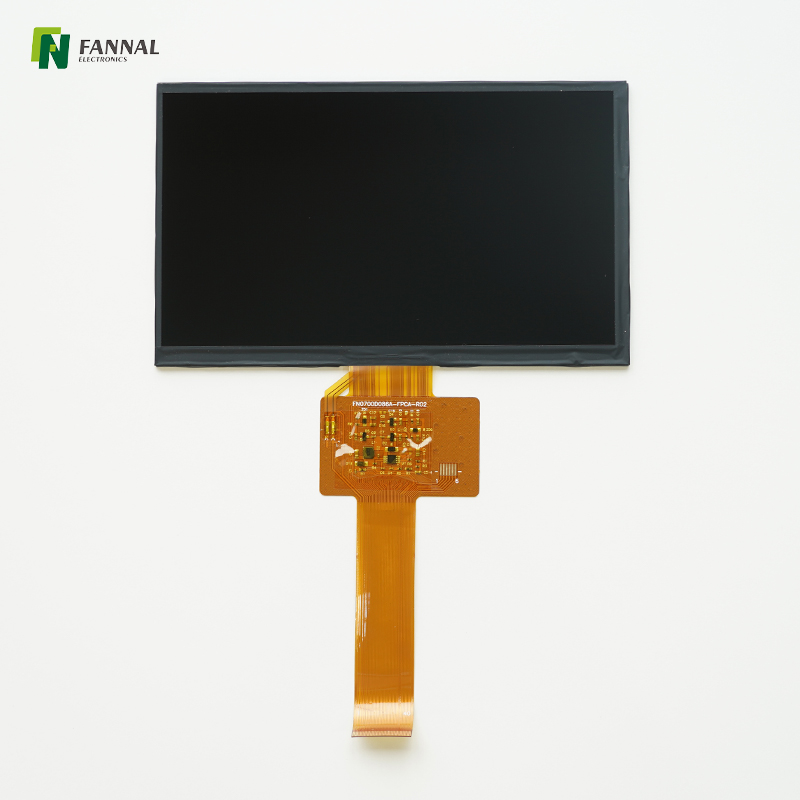

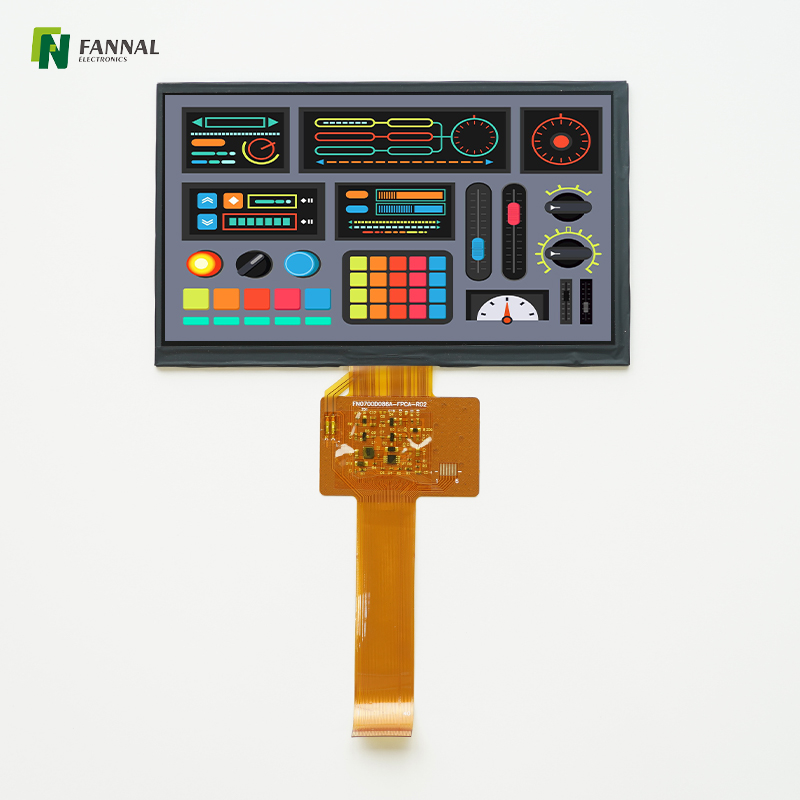

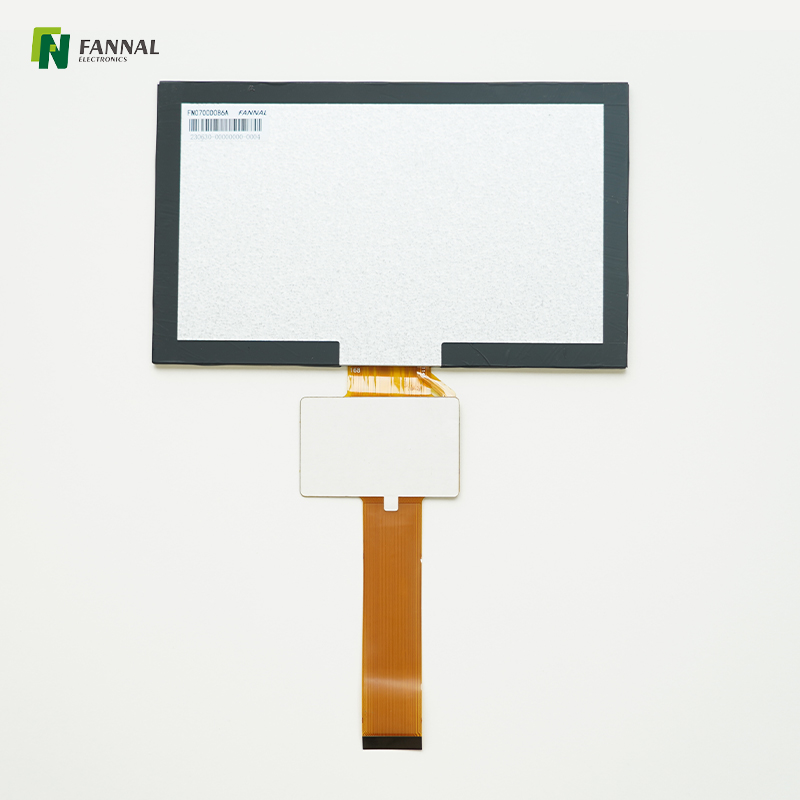

Pantalla TFT industrial de 7.0 pulgadas 1024*600 IPS LCD MIPI Interfaz

Pantalla LCD IPS TFT de 7.0 pulgadas

Model:
FN0700D086A
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
Resolución:
1024*600
Dirección:
TODO
Interfaz:
Mipi
Brillo (CD/m²):
680
Pantalla táctil:
Personalizable

Cantidad:
Disponibilidad:





Consulta Agregar a la canasta Descargar

Pantalla TFT industrial de 7.0 pulgadas

Características del producto

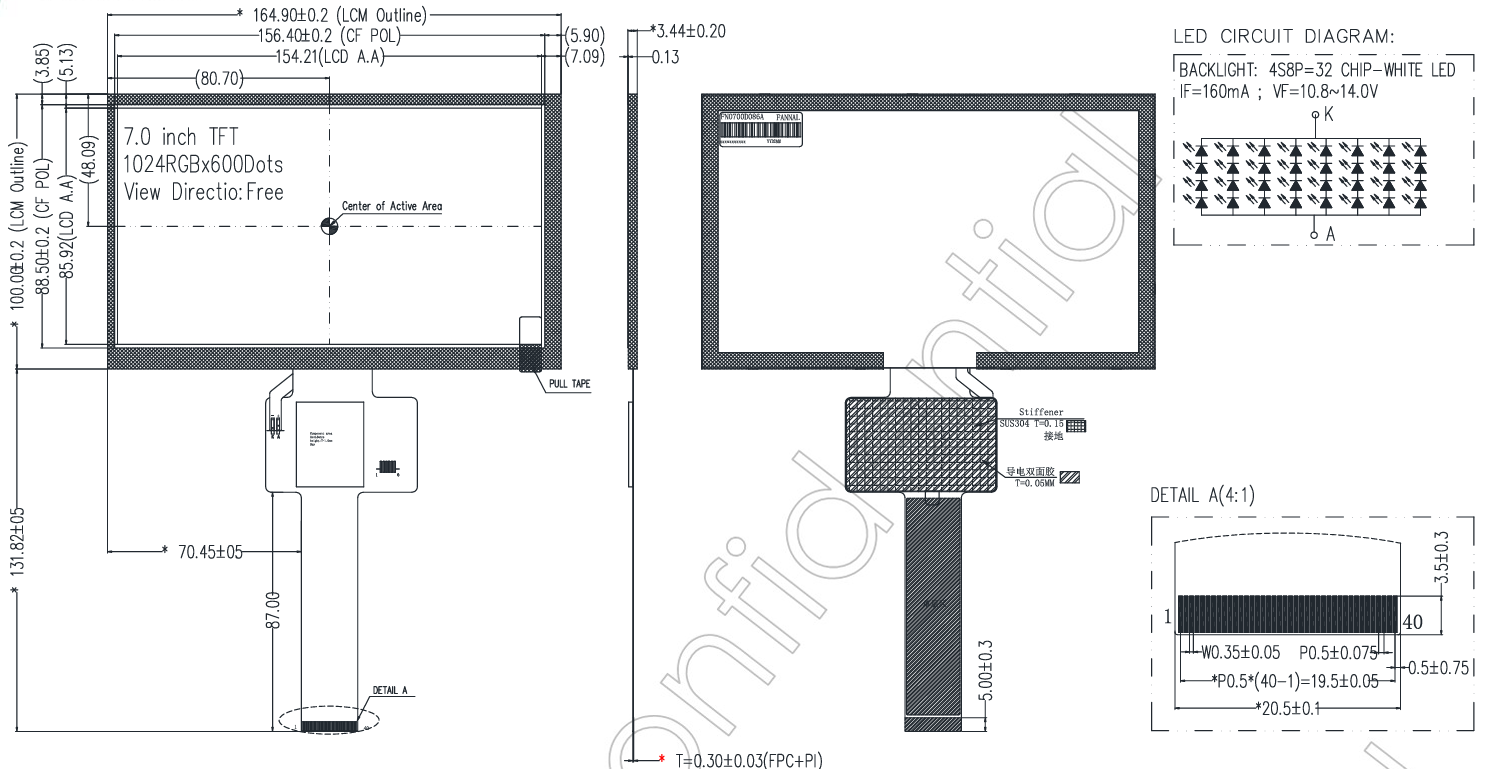

Dibujo de productos

Especificación

Añadir ONS

Aplicación de productos

详情页 IPS 工控

Pantalla TFT de 7.0 pulgadas, 1024x600, MIPI, pantalla LCD industrial, 680cd/m²

Esta 7.0 pulgadas se desarrolla con una pantalla IPS de alta resolución estándar de 1024x600 y la interfaz MIPI.

Este módulo de pantalla TFT de 7 pulgadas es adecuado para una amplia gama de aplicaciones, que incluyen:

Pantallas automotrices: ideal para sistemas de entretenimiento en el automóvil, grupos de instrumentos y paneles de navegación. El alto brillo de la pantalla y el amplio rango de temperatura lo hacen perfecto para su uso en vehículos donde la legibilidad y la confiabilidad son cruciales.
Paneles de control industrial: con su diseño robusto, esta pantalla TFT puede soportar entornos industriales duros, por lo que es adecuado para paneles de control de fábrica y aplicaciones HMI (interfaz humana-máquina).
Equipo médico: los ángulos de visualización amplios de la pantalla, el alto contraste y el brillo aseguran una visibilidad clara, lo cual es esencial para dispositivos médicos que requieren pantallas de datos precisas y legibles.
Sistemas de automatización del hogar: desde controladores domésticos inteligentes hasta sistemas de seguridad, esta pantalla TFT aporta capacidades táctiles fáciles de usar y imágenes vívidas a varios dispositivos de automatización del hogar.

屏幕截图 2024-10-27 130438

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	7.0 (diagonal)
Resolución:	1024 (h) × 600 (v)
Pitch Pixel:	0.1506 (h) x0.1432 (v)
Área activa (mm):	154.2144 (h) × 85.92 (v)
Tamaño del módulo (mm):	164.9x100.0x3.5
Modo de visualización (mm):	Normalmente negro, transmisivo
Interfaz:	Mipi
Dirección de vista:	TODO
Fuente de alimentación:	1.8
Luminancia (CD/M2):	680 (típ.)
Temperatura de funcionamiento (° C):	-20 ~+70
Temperatura de almacenamiento (° C):	-30 ~+80

Interfaz:

Pin No.	Símbolo	E/S	Descripción
1-2	VLEDA	P	Potencia para la luz de fondo LED (ánodo).
3-4	Vedk	P	Potencia para la luz de fondo LED (cátodo).
5	GND	-	Suelo.
6	CAROLINA DEL NORTE	-	Sin conexión.
7-8	VDD	P	Fuente de alimentación para circuito digital.
9	GND	P	Suelo.
10	Actualizar	I	Control de escaneo hacia arriba o hacia abajo.
11	Shlr	I	Fuente Control de secuencia derecha o izquierda.
12	GND	P	Suelo.
13	REINICIAR	I	Pin de reinicio global.
14	Stbyb	I	Modo de espera.
15	GND	P	Suelo.
16	Mipi_tdp0	I	Entrada de datos MLPI.
17	Mipi_tdn0	I	Entrada de datos MIPL.
18	GND	P	Suelo.
19	Mipi_tdp1	I	Entrada de datos MIPL.
20	Mipi_tdn1	I	Entrada de datos MIPL.
21	GND	P	Suelo.
22	Mipi_tcp	I	Entrada de reloj MIPL.
23	Mipi_tcn	I	Entrada de reloj MIPL.
24	GND	I	Suelo.
25	Mipi_tdp2	I	Entrada de datos MIPL.
26	Mipi_tdn2	I	Entrada de datos MIPL.
27	GND	P	Suelo.
28	Mipi_tdp3	I	Entrada de datos MIPL.
29	Mipi_tdn3	I	Entrada de datos MIPL.
30	GND	P	Suelo.
31-33	CAROLINA DEL NORTE	-	No Connect.
34	GND	P	Suelo.
35	VDD_CTP	I	Fuente de alimentación de 2.8-3.6V, conecte 1UF X5R Capacitor de cerámica a tierra.
36	Int_ctp	I	Señal de interrupción/ admite el tipo de drenaje abierto de salida de salida
37	Scl_ctp	I	Entrada /salida del reloj en serie de 12c
38	Sda_ctp	I	Entrada /salida de datos en serie de 12c
39	Restablecer_ctp	I	Voltaje de potencia para circuito digital
40	Gnd_ctp	P	El E-PAD debe conectarse a la red GND del sistema.

Características eléctricas:

Parámetro	Símbolo:	Mínimo	Típ.	Max.	Unidad
Voltaje hacia adelante	VF	10.8	12.4	14.0	V
Cuttent Foward	SI	-	160	-	mamá
Consumo de energía de fondo	WBL	-	1.984	-	W
LED Lifetime	-	30000	-	-	Horas

Personalización

CTP

Estructura: GG, GFF, Tamaño: 1.8* ~ 55 ', toque con agua/agua salada/sudor, cumpla con los estándares EMI/RFI, Linux/Windows/iOS y Android, Personalización en la portada: AG/AR/AF CEET IK Estándares , Solución multitáctil, verdadero toque con gesto y rechazo de palma, entrada de dedo/guante y bolígrafo pasivo

Tablero de anuncios

Podemos proporcionar accesorios completos, que incluyen placa de fondo, tablero de anuncios y conjuntos de cables.

Solicitud

Con la demanda de proyectos personalizados cada día, el mercado de TFT de tipo bar está creciendo correspondientemente. Y nuestra solución TFT de tipo de barra se puede usar perfectamente en muchas aplicaciones como industrial, automotriz, médico, aparato y marítimo, etc.
