Hogar » Productos » Pantallas TFT » Pantallas industriales » IPS TFT TFT de 3.5 pulgadas Resolución estándar 320*480 para la aplicación de dispositivos médicos

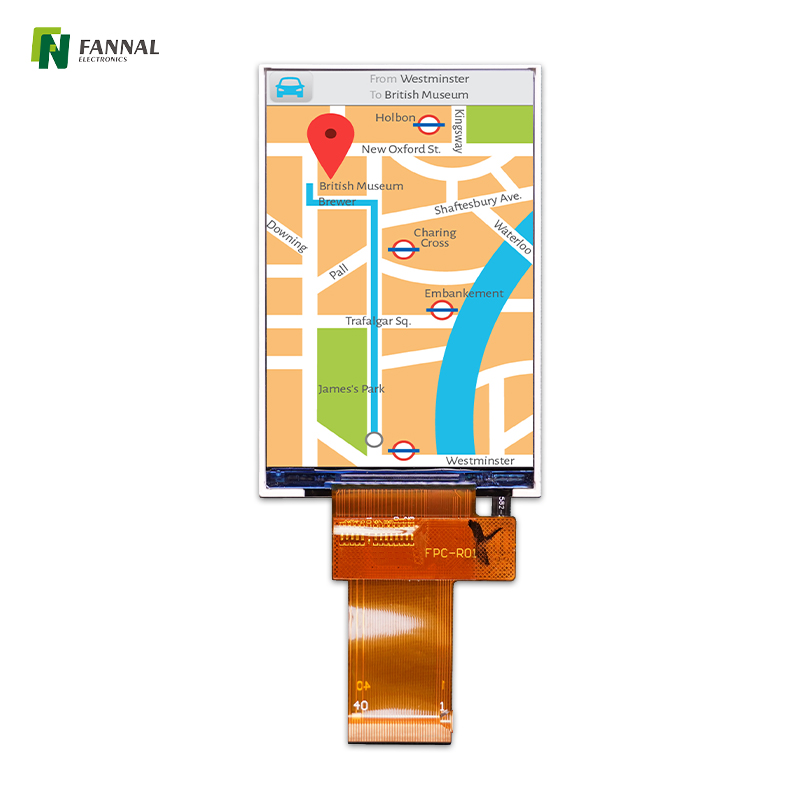

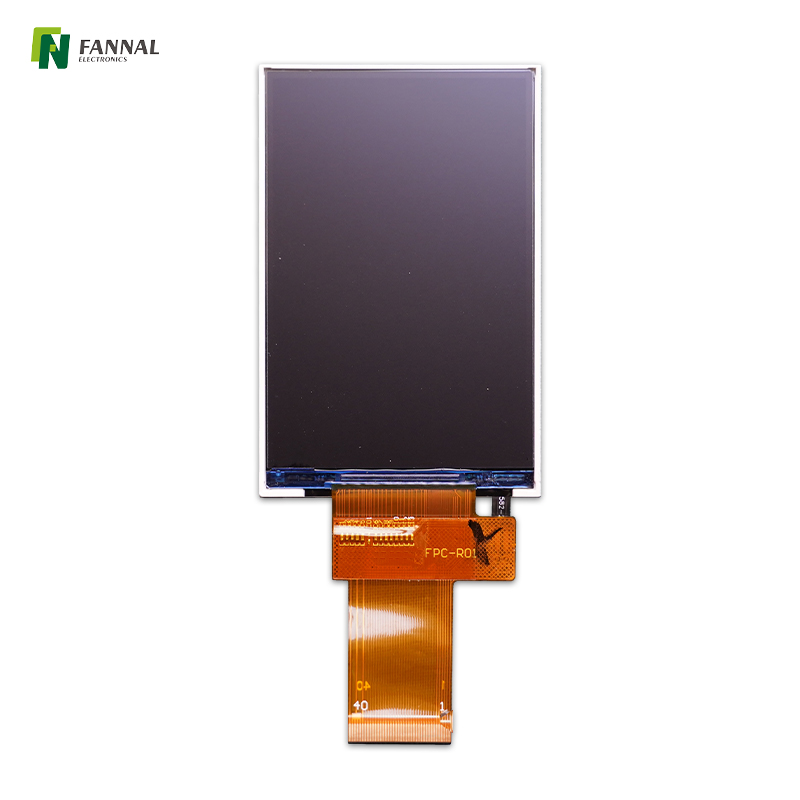

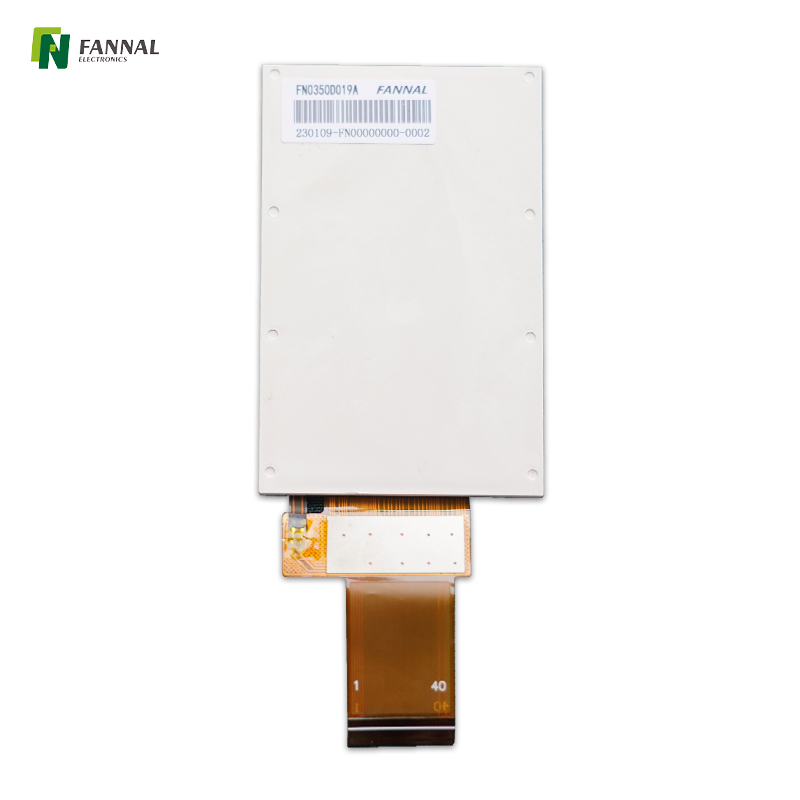

IPS TFT TFT de 3.5 pulgadas Resolución estándar 320*480 para la aplicación de dispositivos médicos

IPS TFT TFT de 3.5 pulgadas Resolución estándar 320*480 para la aplicación de dispositivos médicos

Modelo:
FN0350D019C
Marca del producto:
FANNAL
Tamaño (pulgadas):
3.5
Pantalla AA(mm):
48,96*73,44
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
Resolución:
320x480
Dirección:
TODO
Interfaz:
SPI & RGB 18bit
Brillo (CD/m²):
700
Pantalla táctil:
Personalizable

Cantidad:
Estado de Disponibilidad:





Consulta Añadir a la cesta Descargar

Pantalla TFT IPS Aplicación de dispositivos médicos comprar pantalla de visualización

Dibujo y especificaciones

Aplicación de productos

Personalizaciones

Introducción de la empresa

Preguntas frecuentes

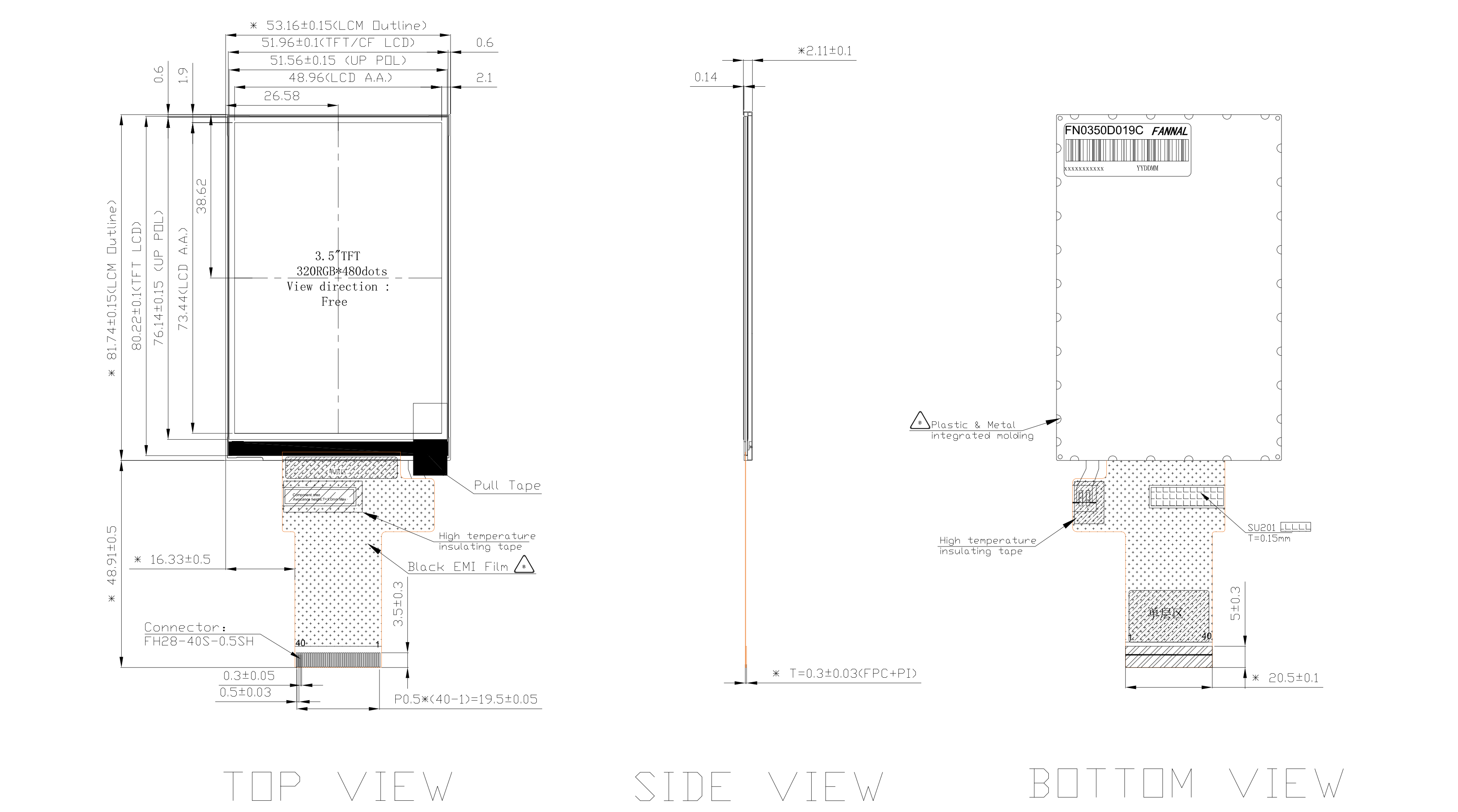

Dibujo

FN0350D019C

Presupuesto

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	3.5 (diagonal)
Resolución:	320 (H) × 480 (v)
Pitch Pixel:	0.153 (h) x0.153 (v)
Área activa (mm):	48.96 (h) × 73.44 (v)
Tamaño del módulo (mm):	53.16 (w) x81.74 (h) × 2.1 (d)
Modo de visualización (mm):	Normalmente negro
Interfaz:	SPI & RGB 18 bits
Arreglo de píxeles:	Raya vertical RGB
Dirección de vista:	TODO
Fuente de alimentación (v):	2.8
Peso (g):	20 (típ.)
Luminancia (CD/M2):	500 (típ.)
Temperatura de funcionamiento (° C):	-20 ~+70
Temperatura de almacenamiento (° C):	-30 ~+80

Interfaz:

Pin No.	Símbolo	Descripción
1	GND	Suelo.
2-3	VDD	Fuente de alimentación.
4	IM2	-El modo de interfaz seleccionar.
5	IM1	-El modo de interfaz seleccionar.
6	IM0	-El modo de interfaz seleccionar.
7	REINICIAR	RESET GLOBAL. Bajo activo, push interno alto.
8	CS	Selección de chips.
9	corriente continua	Reloj de interfaz en serie.
10	WR	Escriba habilitar en la interfaz paralela de MCU.
11	Rd	Leer habilita en 8080 MCU Paralel.
12	Vsync	Señal de sincronización vertical.
13	Hsync	Señal de sincronización horizontal.
14	Delaware	Señal de habilitación de datos para la operación de la interfaz RGB.
15	DCLK	Pin de entrada del reloj de píxeles.
16	SDA	Señal de entrada/salida de serie.
17-34	D0-D17	Bus de datos.
35	Leda	Potencia para la luz de fondo LED (ánodo).
36-39	Ledk	Potencia para la luz de fondo LED (cátodo).
40	GND	Suelo.

Características eléctricas:

Parámetro	Símbolo	Mínimo	Típ.	Max.	Unidad	Notas
Voltaje de corriente hacia adelante	VF	2.8	3.0	3.3	V	Nota 1
Corriente de reenvío	Si	-	160	-	mamá
Consumo de energía de fondo	WBL	-	0.48	-	W
LED Lifetime	-	20000	30000	-	Horas	Nota 2

Aplicaciones

Dispositivos portátiles de monitoreo médico

Esta pantalla IPS TFT de 3,5' es ideal para equipos médicos compactos donde la visibilidad estable y el bajo consumo de energía son fundamentales.
Se adapta a aplicaciones como monitores portátiles de signos vitales, medidores de glucosa, controladores de bombas de infusión y herramientas de diagnóstico portátiles utilizadas en entornos clínicos o de sala.

El brillo de 500 cd/m² garantiza una visibilidad clara de la interfaz de usuario bajo iluminación interior, mientras que el amplio ángulo de visión IPS permite a los operadores leer datos desde diferentes posiciones sin cambios de color.

Instrumentos portátiles de diagnóstico y control

Para instrumentos médicos integrados que requieren una interfaz de usuario gráfica en lugar de pantallas de segmentos simples, la resolución de 320 × 480 admite visualización de formas de onda, navegación por menús y visualización de datos en un formato compacto.

Las opciones de interfaz SPI y RGB de 18 bits brindan flexibilidad para plataformas Linux integradas o basadas en MCU, lo que reduce la complejidad de la integración durante el desarrollo del dispositivo.

Terminales portátiles industriales y controladores integrados

Más allá del uso médico, este módulo también es adecuado para terminales portátiles industriales , herramientas de configuración portátiles y paneles de control compactos.

El rango de temperatura de funcionamiento de -20 °C a +70 °C admite un funcionamiento estable en entornos de fábrica y semi-exteriores, mientras que la estructura delgada de 2,1 mm permite un diseño de producto que ahorra espacio.

Sistemas integrados de ciclo de vida largo

Para proyectos que requieren suministro constante y ciclos de diseño estables, esta pantalla se puede integrar en programas industriales o médicos a largo plazo, con opciones de personalización que incluyen integración táctil y unión óptica disponibles a pedido.

Personalizaciones

Para satisfacer diversas necesidades de integración, le ofrecemos una amplia personalización, que incluye:

● Opciones de visualización personalizadas

Panel LCD

• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)

Diseño de interfaz

• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP

Luz de fondo

• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.

Tablero del conductor

• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.

• Diseño optimizado para una transmisión y rendimiento de imágenes estables.

Pantalla táctil personalizada

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65'

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6'	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32'	Excelente para alto contraste y durabilidad
Silicona	Hasta 32'	Ideal para aplicaciones industriales robustas y de gran tamaño

¿Por qué elegir FANNAL?

FANNAL, fundada en 2011, es un especialista en soluciones de pantalla táctil y ofrece productos y servicios técnicos de alta calidad en todo el mundo. Diseñamos y fabricamos pantallas personalizadas internas, pantallas táctiles PCAP y unión óptica. Nuestras soluciones sirven para aplicaciones industriales, exteriores, médicas, automotrices y otras.
Somos una empresa de alta tecnología de rápido crecimiento respaldada financieramente por SECO, líder europeo en dispositivos electrónicos e informática integrada. Contamos con las certificaciones ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949. Nuestros productos cumplen con REACH y RoHS, con informes de prueba o declaraciones disponibles previa solicitud.
Con calidad estable y soporte de ingeniería, FANNAL ayuda a los clientes a seguir siendo competitivos y diferenciar sus productos a nivel mundial.

 Solución integral: proceso interno completo para soluciones de pantalla táctil

 Respaldado financieramente por SECO para estabilidad y crecimiento a largo plazo
 Certificación ISO 9001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

 En Italia, Alemania, Francia, España, India, Japón, Singapur y más, garantizando soporte local oportuno.

Preguntas frecuentes

1. ¿Es esta pantalla adecuada para proyectos médicos o industriales a largo plazo?

Sí. Este módulo IPS TFT de 3,5" está diseñado para equipos industriales y profesionales en lugar de aplicaciones de consumo. Admite una gestión estable del ciclo de vida, lo que lo hace adecuado para dispositivos médicos portátiles y sistemas industriales integrados que requieren disponibilidad a largo plazo y coherencia en el diseño.

2. ¿Este módulo admite la integración del panel táctil?

Sí. La pantalla se puede integrar con paneles táctiles capacitivos o resistivos según los requisitos de la aplicación. La unión óptica y la personalización del cubreobjetos también están disponibles para mejorar la durabilidad y la legibilidad en entornos médicos o industriales.

3. ¿Qué consideraciones de integración deben evaluar los ingenieros al utilizar la interfaz SPI frente a RGB?

SPI es adecuado para sistemas MCU de bajo número de pines con requisitos de ancho de banda limitados, mientras que se recomienda la interfaz RGB de 18 bits para un mayor rendimiento de actualización y una interfaz de usuario gráfica más fluida. Los ingenieros deben evaluar la memoria del sistema, las expectativas de velocidad de fotogramas y la compatibilidad del controlador durante la selección del diseño.

4. ¿Se puede personalizar esta pantalla para requisitos mecánicos o eléctricos específicos?

Sí. Se pueden admitir ajustes mecánicos como el diseño de FPC, la posición del conector y la optimización del espesor. La personalización eléctrica, incluida la adaptación de la interfaz y el ajuste de la retroiluminación, también puede estar disponible según el volumen del proyecto y el cronograma de desarrollo.

5. ¿Es esta pantalla apropiada para su uso en entornos médicos regulados?

El módulo de visualización en sí es un componente y no cuenta con la certificación de dispositivo médico de forma independiente. Sin embargo, se puede integrar en sistemas de equipos médicos certificados según el diseño general del dispositivo y los requisitos de cumplimiento manejados por el fabricante del equipo.
