Can this display be integrated with custom embedded systems?

Yes. The LVDS interface and standard mechanical footprint allow integration with most embedded controllers and industrial systems.

Can a touch panel be added to this display?

Yes. Capacitive or resistive touch panels can be supplied with matching AD boards upon request.

Are there any recommended mounting accessories?

Optional mounting fixtures, backlight boards, and cable harnesses are available to simplify installation.

Can the display be used in continuous operation environments?

Yes. When properly integrated, the display is designed for long-term continuous use in industrial applications.

Is customization available for project-specific requirements?

Yes. FANNAL can adjust mechanical design, connector type, FPC length, and other project-specific parameters as needed.

Hogar » Productos » Pantallas TFT » Pantallas industriales » LCD TFT industrial de temperatura amplia de 10,25' | 1280×800 LVDS

LCD TFT industrial de temperatura amplia de 10,25' | 1280×800 LVDS

LCD TFT industrial de 10,25' de temperatura amplia y alto brillo | 1280×800 LVDS

Modelo:
FN1025D002A
Marca del producto:
FANNAL
Tamaño (pulgadas):
10.25
Cubierta OD (mm):
258,6x107,0x6,36
Temperadora de operación (℃):
-30 ~ 85
Temperatura de almacenamiento (℃):
-40~90
Interfaz de visualización:
LVDS
Resolución:
1280x800
Dirección:
85/85/85/85
Brillo (CD/m²):
1000

Cantidad:
Estado de Disponibilidad:





Consulta Agregar a la canasta

LCD TFT industrial de 10,25 pulgadas

Descripción del Producto

Dibujo y especificaciones

Aplicaciones

Personalizaciones

Acerca de FANNAL

La pantalla LCD TFT industrial de 10,25 pulgadas presenta una resolución de 1280×800, alto brillo de hasta 1000 cd/m² y funcionamiento en amplia temperatura.
Diseñado con una interfaz LVDS y un rendimiento óptico estable, es muy adecuado para sistemas industriales e integrados que operan en entornos exigentes.

Características

Panel LCD TFT de 10,25 pulgadas con resolución 1280×800 (WXGA)
Alto brillo de hasta 1000 cd/m² para entornos con mucha luz ambiental
Funcionamiento a amplia temperatura adecuado para condiciones industriales.
Interfaz LVDS para una transmisión de señal estable y confiable
Amplios ángulos de visión para visibilidad multidireccional
Modo de visualización normalmente negro para mejorar el rendimiento del contraste
Diseñado para operación a largo plazo en sistemas industriales y integrados.

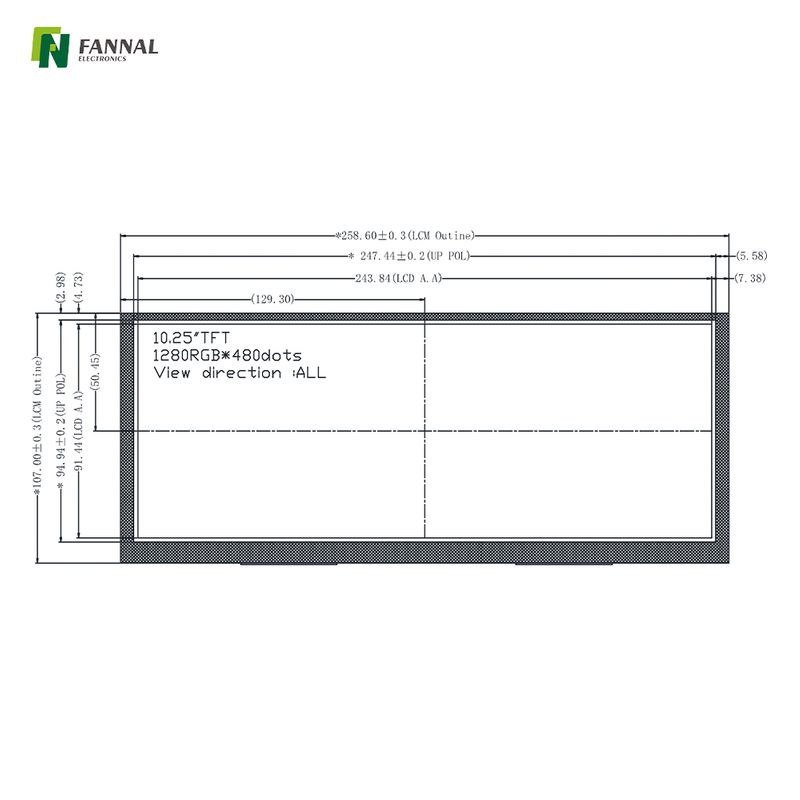

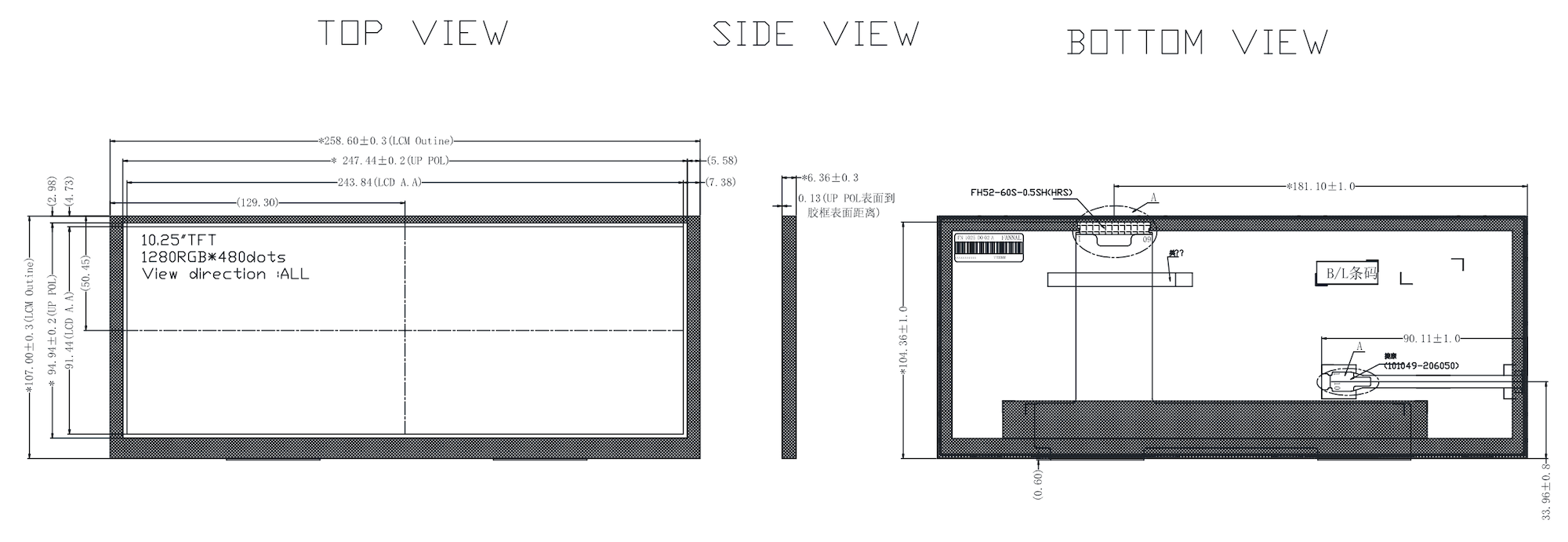

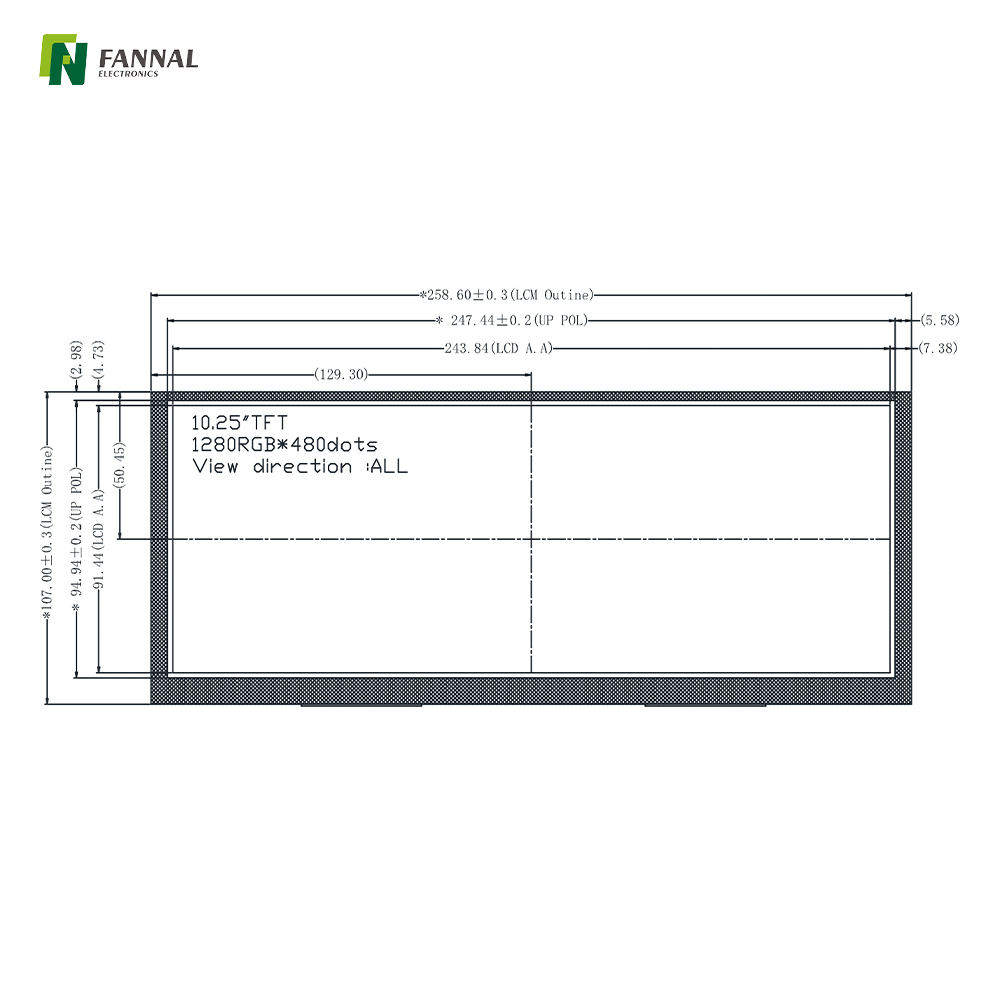

Dibujo

Presupuesto

Artículo	Descripción	Unidad
Tamaño de pantalla LCD	10.25	pulgada
Área activa	243,8 x 91,44	milímetros
Resolución	1280 x 480	píxeles*
Ángulo de visión	85 / 85 / 85 / 85	-
Luminancia	1000	cd/m²
Interfaz	LVDS	-
Módulo TP	FN1025D002A	-
Dimensión de contorno	258,6 x 107,0 x 6,36	milímetros

Aplicaciones

Paneles de control industriales y sistemas HMI
Equipos de automatización industrial.
Exhibidores montados en vehículos y de transporte.
Expositores de equipos médicos y de diagnóstico.
Sistemas de prueba, medición y monitoreo.
Sistemas integrados que requieren pantallas TFT de alto brillo

Personalizaciones

● Opciones de visualización personalizadas

Panel LCD

• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)

Diseño de interfaz

• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP

Luz de fondo

• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.

Tablero del conductor

• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.

• Diseño optimizado para una transmisión y rendimiento de imágenes estables.

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65"

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6"	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32"	Excelente para alto contraste y durabilidad
Silicona	Hasta 32"	Ideal para aplicaciones industriales robustas y de gran tamaño

Acerca de FANNAL

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Certificados

Preguntas frecuentes

P1: ¿Se puede integrar esta pantalla con sistemas integrados personalizados?

R: Sí. La interfaz LVDS y el tamaño mecánico estándar permiten la integración con la mayoría de los controladores integrados y sistemas industriales.

P2: ¿Se puede agregar un panel táctil a esta pantalla?

R: Sí. Los paneles táctiles capacitivos o resistivos se pueden suministrar con placas AD correspondientes a pedido.

P3: ¿Hay algún accesorio de montaje recomendado?

R: Hay disponibles accesorios de montaje, tableros de retroiluminación y mazos de cables opcionales para simplificar la instalación.

P4: ¿Se puede utilizar la pantalla en entornos de funcionamiento continuo?

R: Sí. Cuando se integra correctamente, la pantalla está diseñada para un uso continuo a largo plazo en aplicaciones industriales.

P5: ¿Está disponible la personalización para los requisitos específicos del proyecto?

R: Sí. FANNAL puede ajustar el diseño mecánico, el tipo de conector, la longitud de FPC y otros parámetros específicos del proyecto según sea necesario.
