FN1010D069A
10.1
-20 ~ 70
-30 ~ 80
1280x800
TODO
450
Personalizable
LVDS
| Cantidad: | |
|---|---|

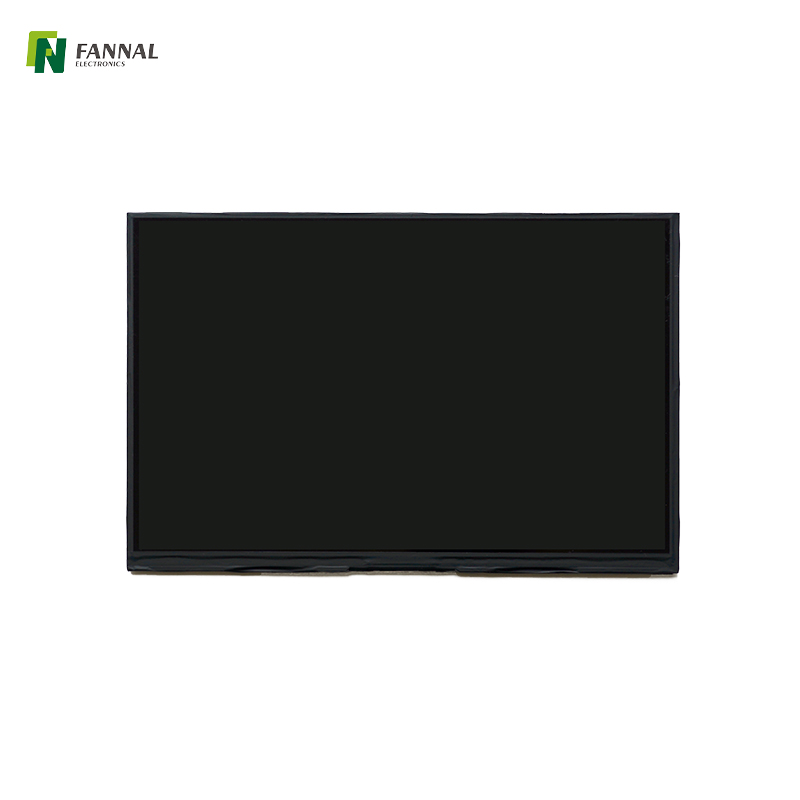

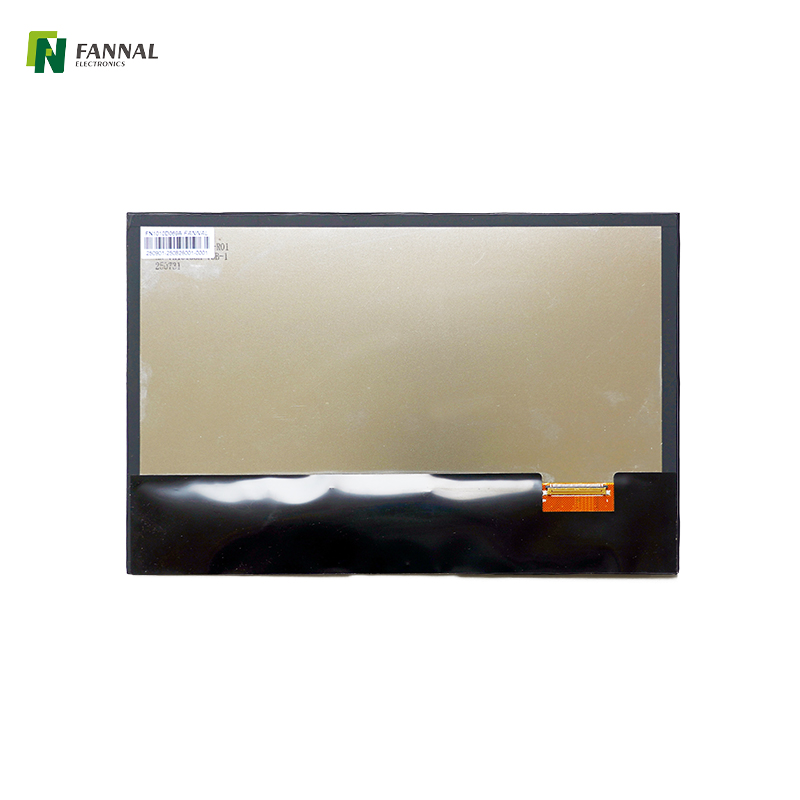

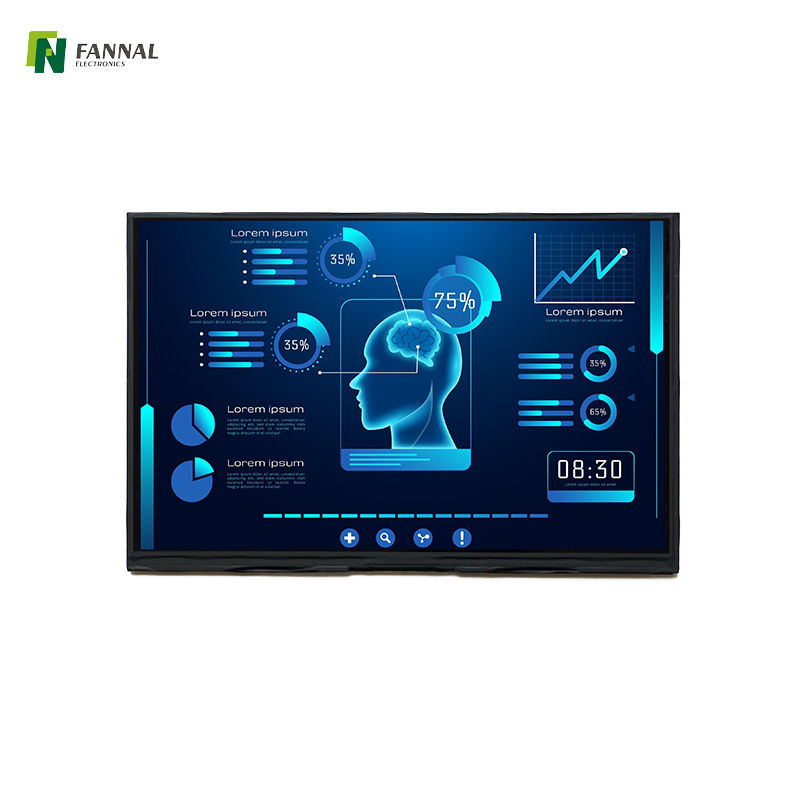

10.1 'TFT LCD Módulo de pantalla IPS 1280X800
¿Por qué elegir la pantalla TFT de 10.1 pulgadas?
Panel LCD TFT IPS de 10,1 pulgadas
Pantalla de 10,1 pulgadas en diagonal con resolución de 1280×800 (WXGA) , que ofrece una calidad de imagen nítida y una relación de aspecto de 16:10 adecuada para diseños de interfaz de usuario modernos.
Ángulo de visión amplio (tecnología IPS)
El panel IPS garantiza ángulos de visión amplios de 178° con una reproducción de color consistente y un cambio de color mínimo desde cualquier dirección.
Rendimiento de alto
brillo Brillo típico de 450 cd/m² , lo que proporciona una buena legibilidad en entornos interiores y semibrillantes.
Rango de temperatura industrial
Diseñado para un funcionamiento estable en condiciones difíciles con una temperatura de funcionamiento de -20 °C a +70 °C y soporte de temperatura de almacenamiento extendido.
Interfaz LVDS para una transmisión de señal confiable
La interfaz LVDS estándar ofrece una transmisión de datos estable y de bajo ruido, ideal para sistemas industriales e integrados.
Bajo consumo de energía
Alimentado por un voltaje lógico de 3,3 V , optimizado para plataformas integradas y funcionamiento continuo a largo plazo.
Pantalla táctil Opcional
Puede integrarse con paneles táctiles capacitivos o resistivos a pedido, admitiendo soluciones HMI personalizadas.
Obtenga la pantalla TFT de 10.1 pulgadas confiada por profesionales de todo el mundo. Ya sea para equipos industriales, pantallas comerciales o proyectos de vanguardia, esta pantalla ofrece el rendimiento que necesita.
Tamaño de la pantalla LCD (pulgada): | 10.1 (diagonal) |
Resolución: | 1280 (h) × 800 (v) |

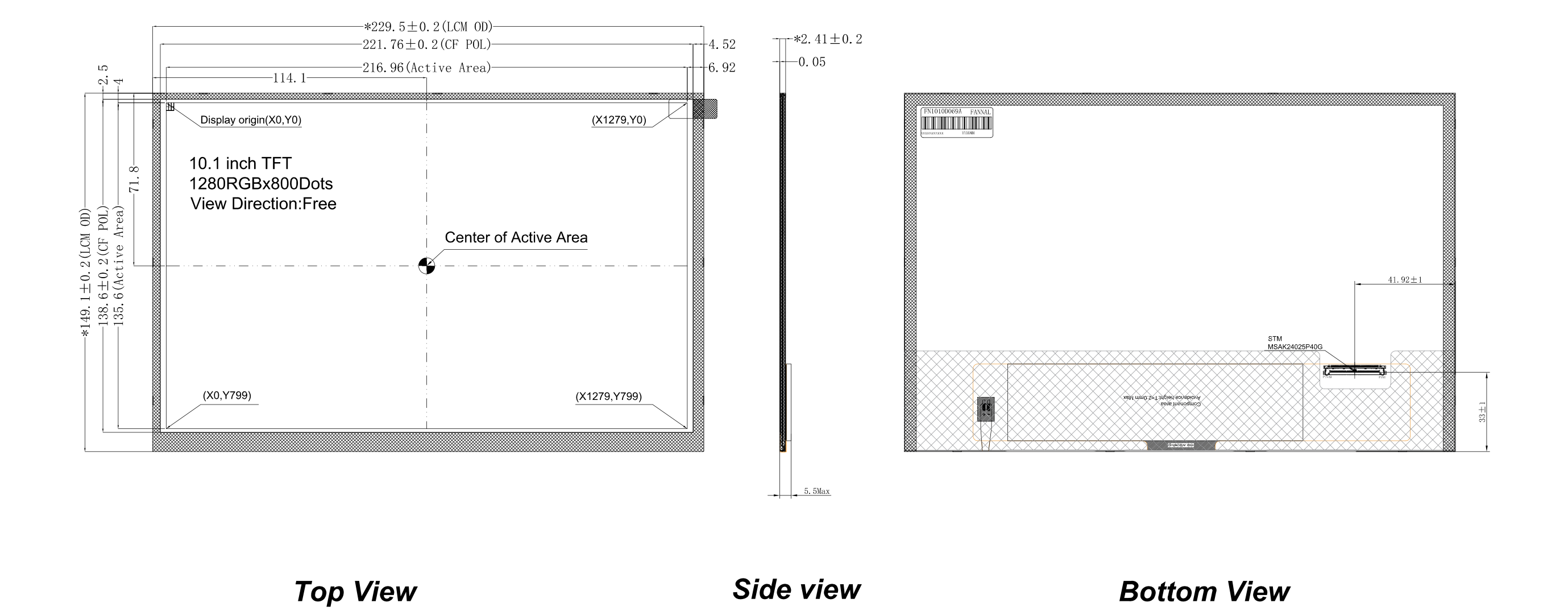

Área activa (mm): | 216.96 (h) × 135.6 (v) |
Tamaño del módulo (mm): | 229.5 (w) x149.1 (h) × 2.41 (d) |
Modo de visualización (mm): | Normalmente negro, transmisivo |
Interfaz: | LVDS |
Dirección de vista: | TODO |
Fuente de alimentación (v): | 3.3 |
Luminancia (CD/M2): | 450 (típ.) |
Temperatura de funcionamiento (° C): | -20 ~+70 |
Temperatura de almacenamiento (° C): | -30 ~+80 |
| ALFILER | Símbolo |
| 1 | CAROLINA DEL NORTE |
| 2 | VDD |
| 3 | VDD |
| 4 | VDD |
| 5 | CAROLINA DEL NORTE |
| 6 | GND |
| 7 | GND |
| 8 | Rxinon |
| 9 | Rxinop |
| 10 | GND |
| 11 | Rxin1n |
| 12 | Rxin1p |
| 13 | GND |
| 14 | Rxin2n |
| 15 | Rxin2p |
| 16 | GND |
| 17 | Rxclknk |
| 18 | Rxclkp |
| 19 | GND |
| 20 | Rxin3n |
| 21 | Rxin3p |
| 22 | GND |
| 23 | CAROLINA DEL NORTE |
| 24 | CAROLINA DEL NORTE |
| 25 | GND |
| 26 | CAROLINA DEL NORTE |
| 27 | CAROLINA DEL NORTE |
| 28 | GND |
| 29 | CAROLINA DEL NORTE |
| 30 | CAROLINA DEL NORTE |
| 31 | GND |
| 32 | GND |
| 33 | GND |
| 34 | CAROLINA DEL NORTE |
| 35 | LED PWM |
| 36 | CAROLINA DEL NORTE |
| 37 | CAROLINA DEL NORTE |
| 38 | VLED 12V |
| 39 | VLED 12V |
| 40 | VLED 12V |
Este módulo LCD TFT IPS de 10,1 pulgadas es adecuado para una amplia gama de aplicaciones de visualización profesionales e industriales, que incluyen:
Paneles HMI industriales
Sistemas de control, interfaces PLC y equipos de automatización industrial.
Sistemas integrados y proyectos SBC
Ideal para controladores integrados, placas de desarrollo y componentes electrónicos personalizados que requieren pantallas LVDS.
Equipos de exhibición comercial
Terminales POS, quioscos de información y máquinas de autoservicio.
Dispositivos médicos y de laboratorio
Equipos de diagnóstico, sistemas de monitoreo e interfaces de control.
Transporte e instrumentación
Pantallas de vehículos, instrumentos de medición y paneles de estado del sistema.
Para satisfacer diversas necesidades de integración, le ofrecemos una amplia personalización, que incluye:
• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)
• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.
• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.
• Diseño optimizado para una transmisión y rendimiento de imágenes estables.
• Tamaños disponibles: hasta 65'
• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices
• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma
• Temperatura de funcionamiento:
Grado industrial: –20°C ~ +70°C
Grado automotriz: –30°C ~ +85°
• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI
• Opciones de materiales:
Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión
Unión óptica | Rango de tamaño | Notas |
OCA | Hasta 15,6' | Dos líneas de producción totalmente automatizadas para fabricación de gran volumen |
LOCA/OCR | Hasta 32' | Excelente para alto contraste y durabilidad |
Silicona | Hasta 32' | Ideal para aplicaciones industriales robustas y de gran tamaño |
FANNAL, fundada en 2011, es un especialista en soluciones de pantalla táctil y ofrece productos y servicios técnicos de alta calidad en todo el mundo. Diseñamos y fabricamos pantallas personalizadas internas, pantallas táctiles PCAP y unión óptica. Nuestras soluciones sirven para aplicaciones industriales, exteriores, médicas, automotrices y otras.
Somos una empresa de alta tecnología de rápido crecimiento respaldada financieramente por SECO , líder europeo en dispositivos electrónicos e informática integrada. Contamos con las certificaciones ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 . Nuestros productos cumplen con REACH y RoHS , con informes de prueba o declaraciones disponibles previa solicitud.
Con calidad estable y soporte de ingeniería, FANNAL ayuda a los clientes a seguir siendo competitivos y diferenciar sus productos a nivel mundial.
 | Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles. |
| Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica |
| Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno. |
| Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización. |
| Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda. |
| Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS. |
R:
Esta pantalla es un módulo TFT LCD simple con interfaz LVDS , lo que significa que no puede controlarse directamente mediante señales HDMI, VGA o USB.
Necesitarás:
Una placa principal compatible con LVDS , o
Una placa controladora LCD separada para convertir HDMI/DVI a LVDS.
Este es un punto de integración común donde los proyectos fallan, por lo que es fundamental confirmar la compatibilidad de la señal con anticipación.
R:
No directamente. Raspberry Pi emite HDMI , mientras que este módulo usa LVDS. .
Para usarlo con SBC, se requiere una placa controladora HDMI a LVDS .
Si está desarrollando un prototipo o un sistema de evaluación, podemos recomendarle o suministrarle una solución de controlador adecuada.
R:
Sí. El panel está diseñado para brindar confiabilidad de grado industrial y admite:
Operación continua
Amplio rango de temperatura (-20°C a +70°C)
Brillo estable durante ciclos de uso prolongados
Esto lo hace adecuado para paneles HMI, quioscos y sistemas de control que funcionan las 24 horas del día, los 7 días de la semana.
R:
Sí. Podemos entregar esta pantalla como un módulo de pantalla táctil totalmente integrado , que incluye:
Tacto capacitivo proyectado (PCAP) o resistivo
Unión óptica
FPC personalizado, lente de cubierta y ajuste de firmware
Esto reduce la complejidad de los proveedores y acelera el ciclo de desarrollo de productos.
