Hogar » Productos » Pantallas TFT » Pantallas industriales » 10.1 'TFT Pantalla interfaz LVDS para aplicaciones industriales

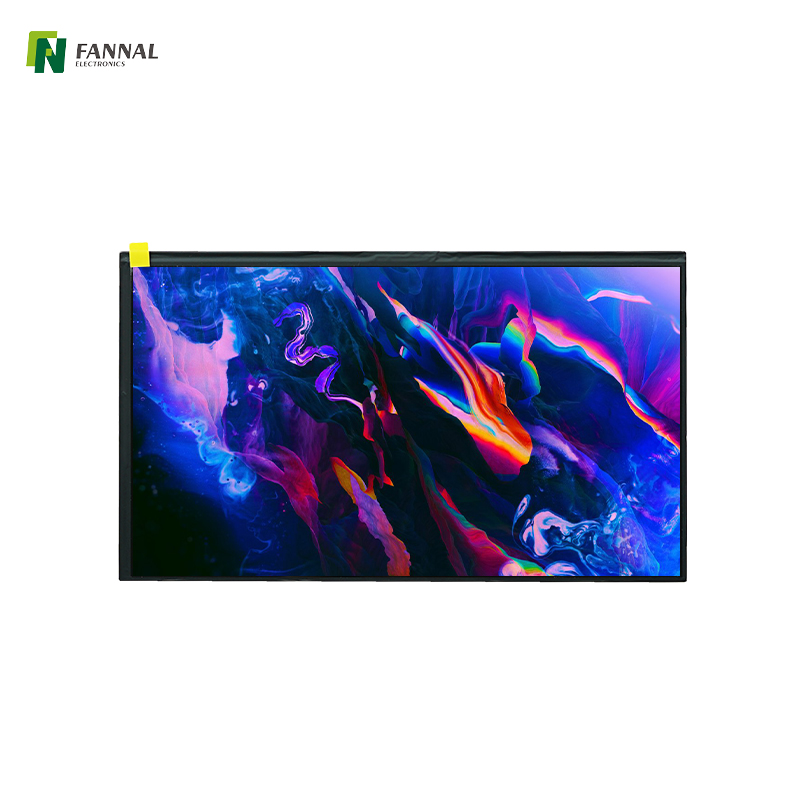

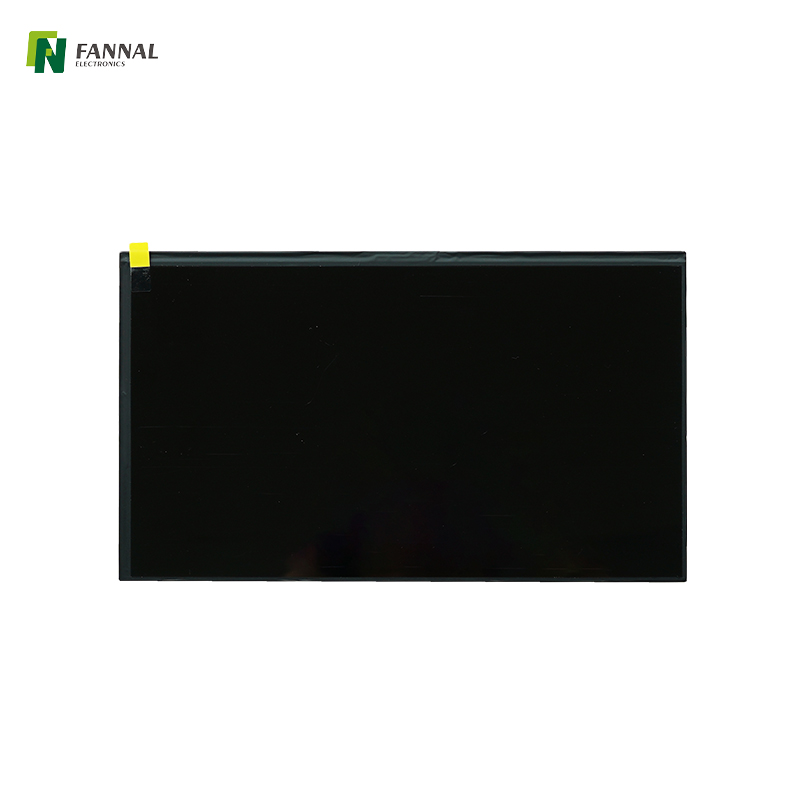

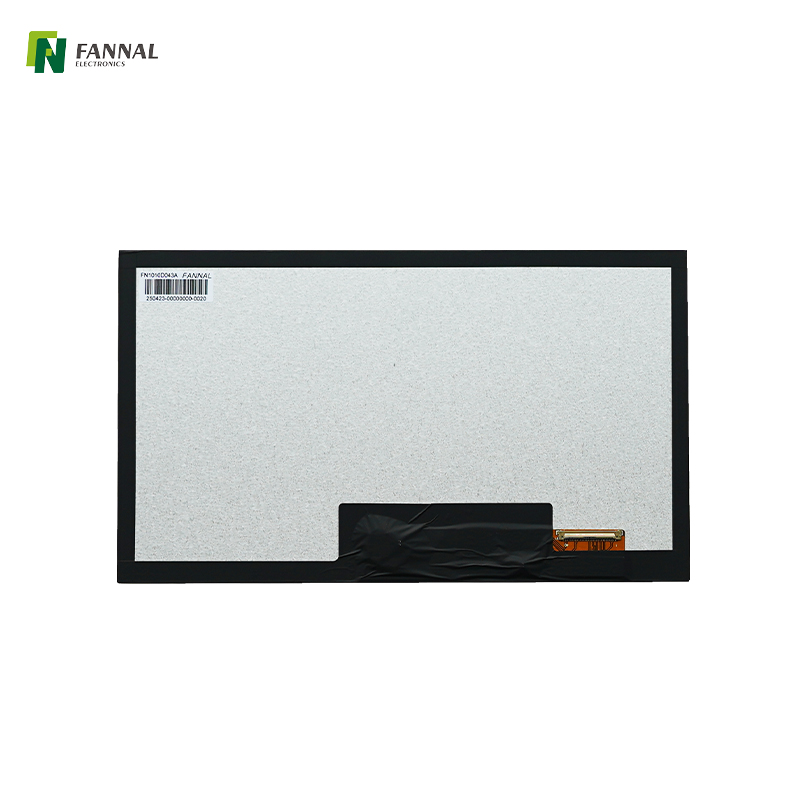

10.1 'TFT Pantalla interfaz LVDS para aplicaciones industriales

Modelo:
FN1010D043B
Tamaño (pulgadas):
10.1
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
Resolución:
1024x600
Dirección:
TODO
Brillo (CD/m²):
300
Pantalla táctil:
Personalizable
Interfaz:
LVDS

Cantidad:
Estado de Disponibilidad:





Consulta Agregar a la canasta Descargar

Pantalla TFT de 10.1 pulgadas proveedor de pantalla tft Interfaz LVDS pantalla TFT de alta resolución de 10.1 pulgadas pantalla industrial de 10.1 pulgadas TFT comprar pantalla de visualización

Características del producto

Dibujo y especificación

Solicitud

Personalización

¿Por qué FANNAL?

Características clave

Pantalla TFT de 10,1' 1024×600
Módulo compacto de 10,1 pulgadas con resolución de 1024×600: equilibra el área de la pantalla y la densidad de píxeles para texto legible, gráficos y interfaz de usuario de control en HMI compactas.
Interfaz LVDS para una integración estable
La señalización LVDS estándar ofrece una transmisión de datos robusta y de bajo ruido para placas base industriales, controladores integrados y computadoras de placa única.
Dirección de visión amplia (TODAS)
La pantalla proporciona una calidad de imagen constante en amplios ángulos de visión para que múltiples operadores o espectadores fuera de ángulo vean colores y contrastes estables.
Rango de temperatura industrial
Clasificado para funcionar de -20 °C a +70 °C y almacenar de -30 °C a +80 °C , adecuado para equipos industriales típicos y cabinas interiores de vehículos.
Brillo estándar (300 cd/m²)
300 cd/m² está optimizado para entornos interiores y con iluminación controlada: plantas de fábrica, salas de control y paneles de instrumentos. (Para necesidades legibles a la luz del sol, considere las opciones de actualización de la retroiluminación).
Integración táctil disponible
Las opciones del panel táctil son personalizables: agregue un toque resistivo/PCAP o una cubierta de vidrio según los requisitos del proyecto para uso en HMI o quiosco.
Personalización y complementos
Admite unión óptica (OCA/OCR), cubierta de vidrio protectora, ajuste de brillo, ajustes de dimensiones mecánicas e integración personalizada de controlador/placa AD.

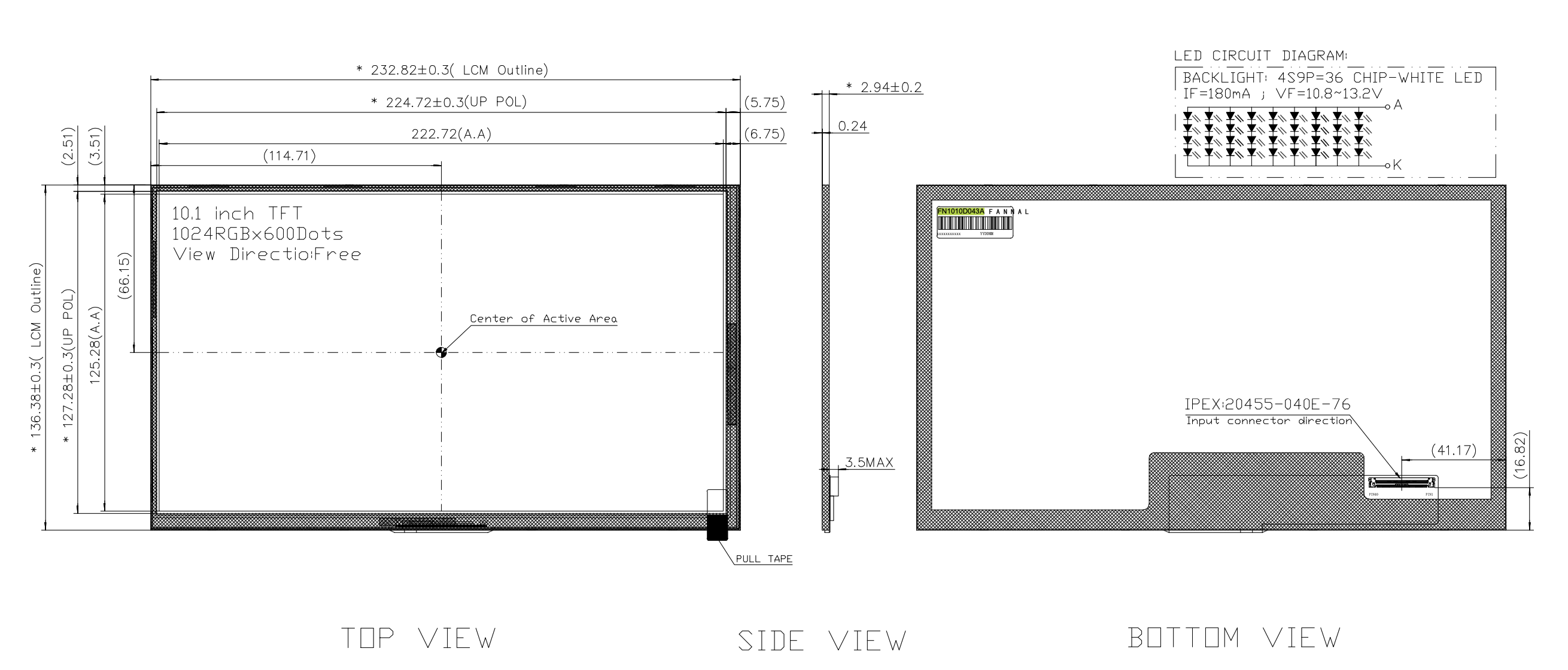

Dibujo de productos

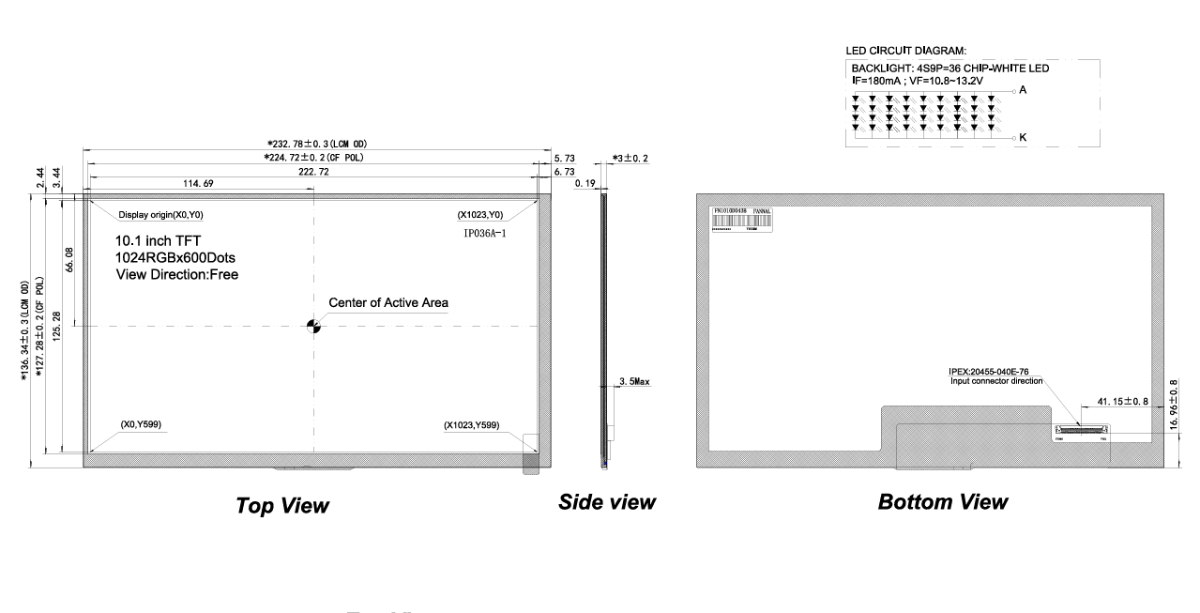

FN1010D043B Dibujo

Presupuesto

Especificaciones generales

Parámetro	Especificación	Unidad
Tamaño de pantalla LCD	10.1 (diagonal)	pulgada
Número de píxeles	1024 (h) × 600 (v)	píxeles
Paso de píxeles	0,2175(H)×0,2088(V)	milímetros
Área activa	222.72 (h) × 125.28 (v)	milímetros
Tamaño del módulo	232,78 (ancho) × 136,34 (alto) × 3,0 (profundidad)	milímetros
Modo de visualización	Normalmente negro, transmisivo
Interfaz	LVDS
Ver dirección	TODO	Reloj
Colores de visualización	16,7 millones	bandera
Fuente de alimentación	3.3	V
Consumo de energía	LCD: 0,45 W tipo. (@VDD=3.3V) Luz de fondo: 2.3W típ. (@SI=180mA)	W
Peso	175 (típico)	g
Luminancia	300 (típico)	cd/m2
Controlador IC	HX8282+HX869

Interfaz:

Pin No.	Símbolo	E/S	Descripción
1	CAROLINA DEL NORTE	-	Sin conexión.
45691	VDD	P	Suministro de voltaje analógico.
45753	CAROLINA DEL NORTE	-	Sin conexión.
7	GND	P	Suelo.
8	RXIN0N	I	Señal de datos diferencial negativa LVDS.
9	RXIN0P		LVDS Señal de datos diferencial positiva.
10	GND	P	Suelo.
11	Rxin1n	I	Señal de datos diferencial negativa LVDS.
12	Rxin1p	I	LVDS Señal de datos diferencial positiva.
13	GND	P	Suelo.
14	Rxin2n	I	Señal de datos diferencial negativa LVDS.
15	Rxin2p	I	LVDS Señal de datos diferencial positiva.
16	GND	P	Suelo.
17	Rxclknk	I	Señal de reloj negativa LVDS.
18	Rxclkp	I	LVDS Señal de reloj positiva.
19	GND	P	Suelo.
20	Rxin3n	I	Señal de datos diferencial negativa LVDS.
21	Rxin3p	I	LVDS Señal de datos diferencial positiva.
22	GND	P	Suelo.
23-24	CAROLINA DEL NORTE	-	Sin conexión.
25	GND		Suelo.
26-28	CAROLINA DEL NORTE	-	Sin conexión.
29	AVDD/NC	-	Sin conexión.
30	GND	P	Suelo.
31-32	Ledk	P	Fuente de alimentación para la entrada del cátodo LED.
33-34	CAROLINA DEL NORTE	-	Sin conexión.
35	VGL/NC	-	Sin conexión.
36-37	CAROLINA DEL NORTE	-	Sin conexión.
38	VGL/NC	-	Sin conexión.
39-40	Leda	P	Fuente de alimentación para la entrada del ánodo LED.

Características eléctricas:

Parámetro	Símbolo	Mínimo	Típ.	Max.	Unidad
Voltaje de la fuente de alimentación	VDD	2.3	3.3	3.6	V
Corriente de la fuente de alimentación	IDD	-	136	170	mamá
Lógica de entrada alto voltaje	VIH	0.7vdd	-	VDD	V
Lógica de entrada bajo voltaje	Vil	0	-	0.3vdd	V

Solicitud

1) HMI industriales para interiores y paneles de control de máquinas

Por qué encaja esto: LVDS para una señal robusta en entornos ruidosos; La pantalla TFT de 10,1' / 1024×600 proporciona suficiente área para controles y pantallas de estado; -20~70°C se adapta a las condiciones de fábrica; la visualización amplia ayuda a múltiples operadores.
Ejemplos: panel de operador de PLC local, pantalla de estado de la línea de producción, consola de control de la máquina.

2) Pantallas integradas de instrumentos y equipos de prueba (interiores)

Por qué: Formato compacto + resolución legible para menús y lecturas de instrumentos; LVDS facilita la integración con placas host integradas; 300 cd/m² son suficientes para entornos de laboratorio/mesa de trabajo en interiores.
Ejemplos: analizadores portátiles (uso en interiores), probadores de mesa, herramientas de calibración portátiles.

3) Quioscos interiores y paneles de información (ubicaciones sombreadas)

Por qué: 300 cd/m² está bien para ubicaciones en interiores o semiexteriores con sombra; La visualización amplia/IPS preserva la visibilidad para múltiples usuarios; La personalización táctil permite quioscos interactivos.
Ejemplos: quioscos de venta de entradas interiores, terminales de información en tiendas, paneles de facturación.

4) Pantallas de la cabina del vehículo (no expuestas a la luz solar)

Por qué: La temperatura de funcionamiento y la interfaz LVDS lo hacen adecuado para uso en interiores de vehículos donde la luz solar directa es limitada (p. ej., complementos del grupo de instrumentos, pantallas de información para pasajeros).
Ejemplos: pantallas de tablero secundarias, controlador en la cabina, consola de vehículos eléctricos/utilitarios (interior).

5) Interfaces de usuario médicas y de laboratorio (interiores)

Por qué: La visualización amplia y los colores estables son compatibles con las IU clínicas; 300 cd/m² es apropiado para iluminación clínica interior; Las opciones táctiles y de cobertura cubren las necesidades de higiene e interacción.

Ejemplos: panel frontal del dispositivo de diagnóstico, interfaz de usuario del instrumento de laboratorio, panel de control de la estación de enfermería.

Pantalla industrial

Pantalla integrada

Pantalla de quiosco

Pantalla del vehículo

Exhibición médica

Personalización

Para satisfacer diversas necesidades de integración, le ofrecemos una amplia personalización, que incluye:

● Opciones de visualización personalizadas

Panel LCD

• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)

Diseño de interfaz

• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP

Luz de fondo

• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.

Tablero del conductor

• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.

• Diseño optimizado para una transmisión y rendimiento de imágenes estables.

Pantalla táctil personalizada

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65'

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6'	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32'	Excelente para alto contraste y durabilidad
Silicona	Hasta 32'	Ideal para aplicaciones industriales robustas y de gran tamaño

¿Por qué FANNAL?

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Certificados

certificado de calidad

Preguntas frecuentes

P: ¿Es usted un fabricante?

R: Sí, Fannal es un fabricante líder de pantallas táctiles y personalizadas con 15 años de experiencia, que ofrece personalización completa para paneles de pantalla LCD, TFT, AMOLED, pantallas táctiles capacitivas, monitores táctiles y servicio de unión óptica.

P: ¿Cuál es la ventaja de utilizar una interfaz LVDS en esta pantalla industrial de 10,1'?

R: LVDS proporciona una transmisión estable y de bajo ruido, lo que lo hace ideal para equipos industriales que requieren una integridad confiable de la señal a larga distancia.

P: ¿Es suficiente el brillo de 300 cd/m² para mi aplicación?

R: El brillo es adecuado para entornos industriales interiores. .
Para entornos exteriores o con mucha luz ambiental, hay opciones de brillo más alto disponibles a pedido.

P: ¿Se puede personalizar esta pantalla TFT de 10,1 pulgadas con un panel táctil?

R: Sí. Admitimos opciones táctiles capacitivas y resistivas , incluida la cubierta de vidrio personalizada y la unión óptica.

P: ¿Ofrece FANNAL suministro a largo plazo para esta pantalla LVDS de 10,1'?

R: Sí. Como fabricante de pantallas industriales, garantizamos disponibilidad a largo plazo y suministro estable para proyectos OEM/ODM .
