Unión óptica Módulo LCD TFT IPS de 3,5 pulgadas 320*480

Dibujo

Presupuesto

Especificaciones generales:

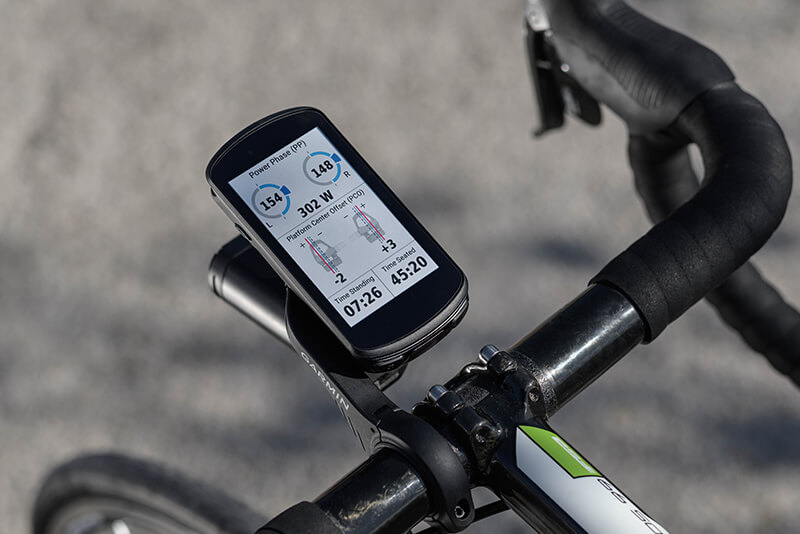

Aplicación: integración del sistema de visualización de bicicletas eléctricas

En un proyecto reciente de tablero de bicicleta eléctrica , el cliente necesitaba un módulo de pantalla compacto que pudiera mantener una visibilidad estable en diferentes condiciones de iluminación exterior y al mismo tiempo simplificara el ensamblaje del sistema.

Las pantallas tradicionales unidas por aire mostraban un reflejo notable bajo la luz del día y la estructura multicapa aumentaba la complejidad de la alineación durante la instalación.

FANNAL proporcionó un módulo de pantalla TFT de 3,5' con unión óptica integrada , lo que reduce los reflejos internos y mejora el contraste. La estructura unida también eliminó el espacio de aire entre las capas, lo que ayudó a prevenir el empañamiento y mejoró la durabilidad en ambientes exteriores.

Para respaldar el sistema de control del cliente, el módulo se diseñó con una interfaz MCU + RGB , lo que permite una integración sencilla con la placa base sin conversión de señal adicional.

Como resultado, el cliente logró:

• Legibilidad mejorada en condiciones reales de conducción.

• Reducción de pasos de montaje y problemas de alineación.

• Rendimiento más estable a largo plazo en uso en exteriores

Esta solución es adecuada para tableros de bicicletas eléctricas e interfaces de control exteriores similares , donde tanto la visibilidad como la eficiencia de la integración del sistema son fundamentales.

Soluciones de módulos de visualización de bicicletas eléctricas personalizadas

Selección de pantalla y panel

FANNAL admite la personalización flexible de TFT LCD según los requisitos del proyecto, que incluyen:

• Rango de tamaño: 1,77" – 15,6"

• Socios del panel: BOE, Innolux, Tianma, JDI, Hannstar, CTC, TCL

• Tecnologías de paneles: IPS / TN / LTPS

• Opciones de temperatura de funcionamiento:

  • Industrial: –20°C ~ +70°C

  • Automotriz: –30°C ~ +85°C

Esto permite a los clientes escalar desde el prototipo hasta la producción en masa con un suministro estable de paneles.

Diseño de interfaz y FPC

Para garantizar una integración perfecta con diferentes sistemas de control de bicicletas eléctricas, FANNAL proporciona:

• Definición personalizada de forma, longitud y pin de FPC

• Soporte de interfaz: SPI / MCU / RGB / MIPI / LVDS / eDP

• Conversión de señal para diferentes plataformas de host

• Blindaje EMI y optimización de circuitos para una transmisión de señal estable

Optimización de retroiluminación y brillo

El brillo y el consumo de energía se pueden ajustar según las necesidades de la aplicación:

• Opciones de brillo estándar a alto

• Brillo máximo hasta 3000 cd/m²

• Vida útil de la retroiluminación de hasta 50.000 horas

• Opciones de estructura: metal / plástico / híbrido

Adecuado tanto para diseños exteriores energéticamente eficientes como de alta visibilidad.

Integración del panel táctil (opcional)

FANNAL puede actualizar el módulo a una solución de pantalla táctil completa:

• Opciones de estructura: G+G / G+F+F

• Multitáctil, táctil con guante, soporte táctil impermeable

• Compatibilidad con lápiz pasivo y gestos

• Opciones de controlador: Microchip, EETI, ILITEK, FocalTech, GOODiX

• Ajuste interno del firmware para sensibilidad y antiinterferencias

Personalización de la lente de cubierta

El cubreobjetos se puede adaptar para que coincida con los requisitos de diseño industriales y de bicicletas eléctricas:

• Material: Vidrio (0,55–10 mm), PMMA, PC

• Procesamiento CNC, conformación 2.5D / 3D, doblado en caliente

• Tratamientos superficiales: AG / AR / AF

• Características opcionales: antimicrobiano, antiexplosión.

Soluciones de unión óptica

FANNAL proporciona múltiples procesos de unión según el tamaño y la aplicación:

Integración del sistema y la placa del controlador

Para una implementación más rápida, FANNAL también admite:

• Interfaces de la placa del controlador: RGB / HDMI / LVDS / VGA / DVI / Tipo-C

• Compatibilidad con módulos TFT personalizados

• Diseño de señal optimizado para una transmisión de imagen estable

• Soporte para la integración completa del sistema de visualización

Preguntas frecuentes: módulo de pantalla TFT para bicicletas eléctricas de 3,5 "

1. ¿Se puede adaptar este módulo a diferentes placas base o arquitecturas de sistemas?

Sí. FANNAL admite la adaptación de la interfaz y la optimización de la señal según el diseño de la placa base del cliente. Esto incluye personalización de FPC, ajuste de definición de pines y verificación de compatibilidad para garantizar una comunicación estable con varios sistemas integrados.

2. ¿Cómo afecta la unión óptica a la confiabilidad a largo plazo en el uso en exteriores?

La unión óptica elimina el espacio de aire entre las capas, lo que ayuda a prevenir la condensación interna, la entrada de polvo y la delaminación con el tiempo. Esto es especialmente importante para bicicletas eléctricas y dispositivos exteriores expuestos a humedad y fluctuaciones de temperatura.

3. ¿Qué soporte de ingeniería se proporciona durante la integración del producto?

FANNAL brinda soporte durante todo el proceso de desarrollo, incluida la evaluación del diseño, la validación de prototipos y la guía de integración , lo que ayuda a reducir los riesgos durante la integración del sistema y la producción en masa.

4. ¿Se puede personalizar la estructura mecánica para adaptarla a diseños de gabinetes específicos?

Sí. El módulo se puede ajustar en términos de dimensiones exteriores, estructura de montaje y diseño de lente de cubierta para adaptarse a los diferentes requisitos de la carcasa, lo que garantiza una mejor integración mecánica y eficiencia de ensamblaje.
