Hogar » Productos » Pantallas TFT » Pantallas industriales » Pantalla TFT automotriz de 12,3 pulgadas con unión óptica

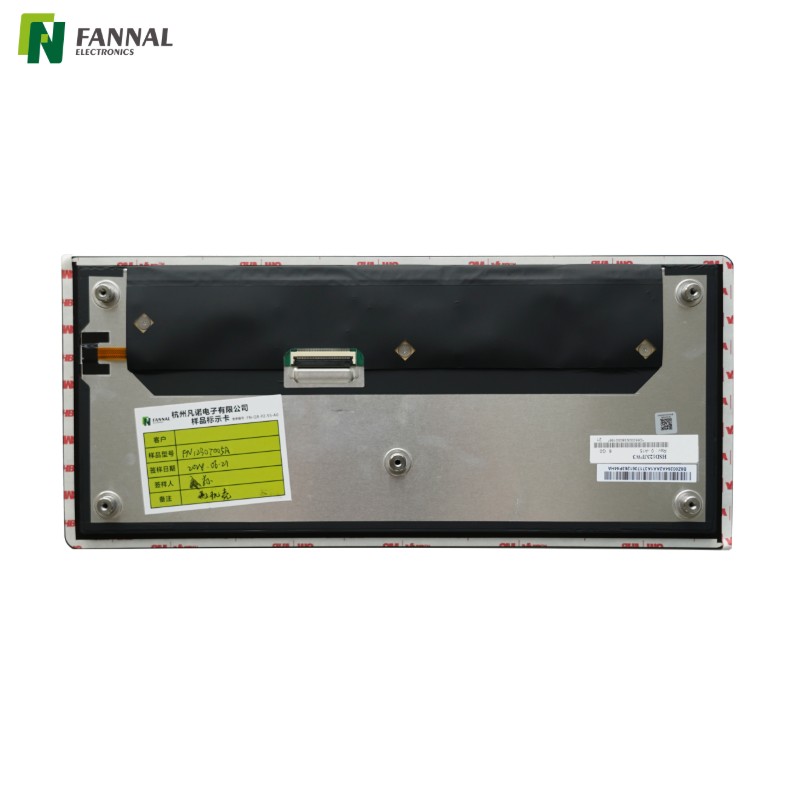

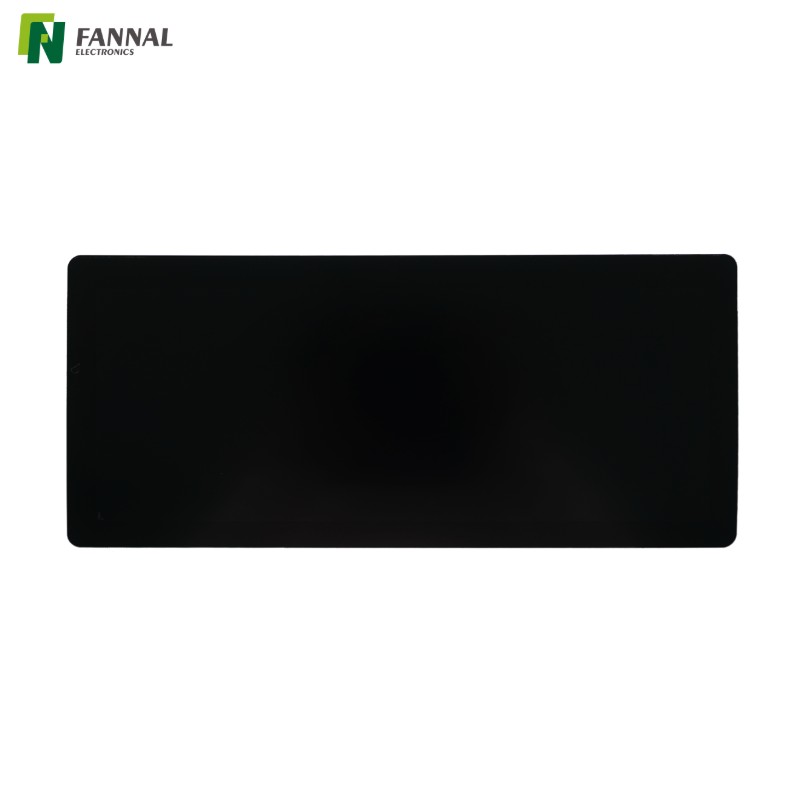

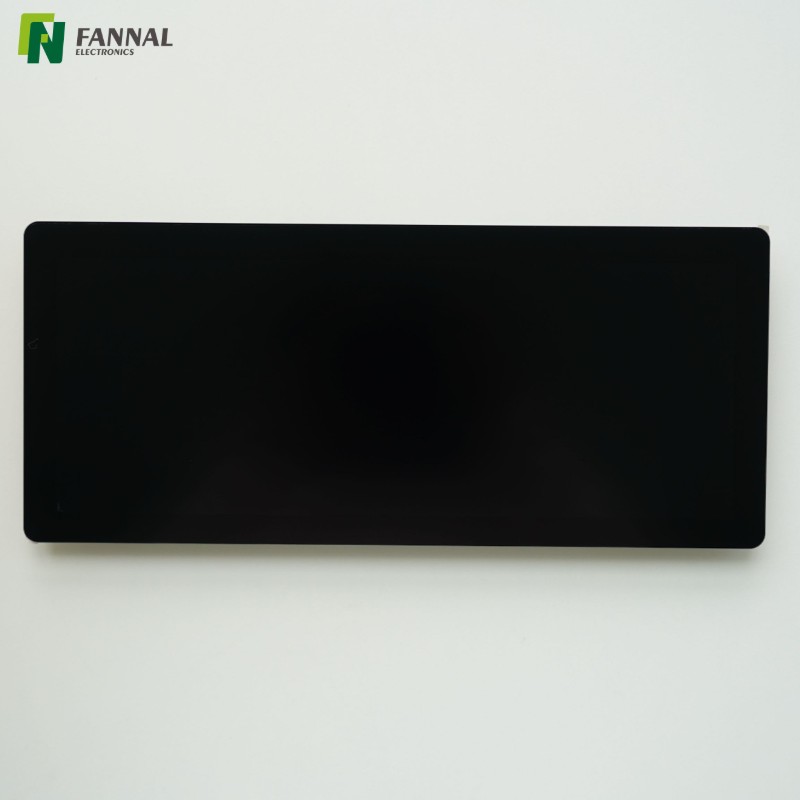

Pantalla TFT automotriz de 12,3 pulgadas con unión óptica

Pantalla TFT automotriz de 12,3 pulgadas

Modelo:
FN1230T005A
Tamaño (pulgadas):
12.3
Cubierta OD (mm):
320,62*138,62*7,78
Temperadora de operación (℃):
-30 ~ 85
Temperatura de almacenamiento (℃):
-40~90
Interfaz de visualización:
LVDS
Estructura:
Vivienda + G + LCM
Resolución:
1920x720
Brillo (CD/m²):
720

Cantidad:
Estado de Disponibilidad:





Consulta Agregar a la canasta

pantalla TFT automotriz

Descripción del Producto

Dibujo y especificaciones

Aplicaciones

Personalizaciones

Acerca de FANNAL

Esta pantalla TFT de 12,3 pulgadas está diseñada para sistemas HMI orientados a la automoción que requieren un diseño de gran formato, una transmisión de señal estable y un rendimiento fiable en condiciones ambientales exigentes.
La resolución ultra ancha de 1920 × 720 admite interfaces de infoentretenimiento y tableros modernos, lo que permite una separación clara de la información de conducción, los medios y el estado del sistema en una sola pantalla.

Con una interfaz LVDS y una estructura de unión óptica , el módulo ofrece una calidad de imagen constante al tiempo que mejora la estabilidad mecánica y la resistencia a las vibraciones, consideraciones clave para aplicaciones en vehículos. La estructura unida también ayuda a reducir los reflejos internos y el empañamiento, mejorando la visibilidad en condiciones cambiantes de temperatura y humedad.

Con un amplio rango de temperaturas de funcionamiento y un diseño mecánico robusto, esta pantalla es adecuada para proyectos automotrices y de movilidad de ciclo de vida prolongado, incluidos vehículos de pasajeros, vehículos comerciales y plataformas de vehículos personalizados.

Ventajas clave

Relación de aspecto amplia orientada al automóvil
El formato ultraancho de 12,3 pulgadas es ideal para grupos de instrumentos digitales, sistemas de información y entretenimiento y diseños de HMI automotrices multizona.
Unión óptica para mayor confiabilidad
La unión óptica con OCA mejora la resistencia a golpes y vibraciones al tiempo que reduce los reflejos internos y el empañamiento relacionado con la humedad.
Transmisión de señal LVDS estable
La interfaz LVDS garantiza una transferencia confiable de datos de alta resolución a través de cables de mayor longitud, comúnmente requeridos en diseños de sistemas de vehículos.
Visibilidad mejorada en entornos de vehículos
La estructura unida mejora el contraste y la legibilidad bajo diferentes condiciones de iluminación ambiental dentro de la cabina del vehículo.
Diseñado para funcionamiento en amplias temperaturas
Diseñado para mantener un rendimiento estable en un amplio rango de temperaturas de funcionamiento, lo que admite el uso en entornos automotrices hostiles.
Estructura mecánica lista para la integración
La carcasa + vidrio + estructura LCM simplifica el ensamblaje y respalda una calidad constante en la integración a nivel del vehículo.

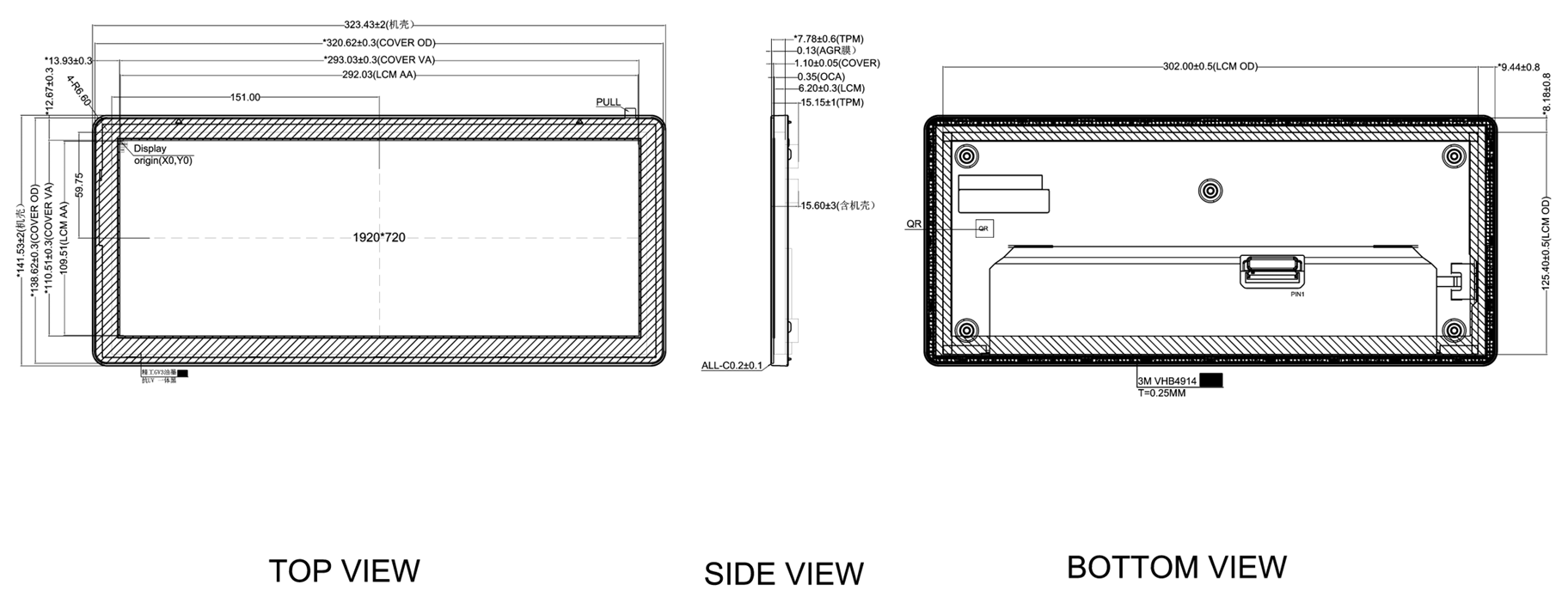

Dibujo

Presupuesto

Parámetro	Especificación
Tamaño	12,3 pulgadas
Relación de resolución	1920x720
Luminancia (TPM)	720 (típico) 550 (mínimo)
Interfaz TFT	LVDS
Fuente de alimentación de TFT	3,3 V
Estructura	Vivienda + G + LCM
Grosor de la lente de cubierta	1,1 mm
Dureza superficial	3H Min (AGARAF)
Tipo de vinculación	Unión óptica
Material de unión	OCA
Transmitancia de luz	85% mínimo
Temperatura de funcionamiento	-30~85°C
Temperatura de almacenamiento	-40~90°C
Requisitos ambientales	RoHS

Aplicaciones

Grupos de instrumentos digitales

Perfecto para tableros que muestran información de conducción, velocidad, estado del combustible y alertas en un diseño compacto y de gran formato.

Infoentretenimiento y pantallas de control central

Admite paneles multimedia, de navegación y de control de vehículos con una clara separación de zonas de interfaz y una experiencia táctil fluida.

Terminales de vehículos comerciales

Adecuado para autobuses, camiones y vehículos logísticos donde se necesitan pantallas confiables en la cabina para el monitoreo del sistema, la gestión de flotas o la asistencia al conductor.

Vehículos especiales y plataformas personalizadas

Adaptable a vehículos de construcción, agrícolas o utilitarios, así como a proyectos automotrices personalizados que requieren pantallas duraderas y de alta visibilidad integradas en tableros especializados.

Pantalla automotriz

Pantalla táctil quiosco

Exhibición ferroviaria

Visualización de bicicleta electrónica

Exhibición al aire libre

Exhibición industrial

Pantalla táctil

Pantalla de gimnasio

Planta de ingeniería

Pantalla de motocicleta

Pantalla de máquina expendedora

Pantalla incrustada

Personalizaciones

● Opciones de visualización personalizadas

Panel LCD

• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)

Diseño de interfaz

• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP

Luz de fondo

• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.

Tablero del conductor

• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.

• Diseño optimizado para una transmisión y rendimiento de imágenes estables.

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65"

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6"	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32"	Excelente para alto contraste y durabilidad
Silicona	Hasta 32"	Ideal para aplicaciones industriales robustas y de gran tamaño

Acerca de FANNAL

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Certificados

Preguntas frecuentes

P1. ¿Se puede integrar esta pantalla con tableros de vehículos personalizados?

Sí. La estructura mecánica estándar del módulo y la interfaz LVDS permiten una integración flexible en varios paneles, incluidos diseños personalizados y sistemas de terceros.

P2. ¿Cómo beneficia la unión óptica el uso a largo plazo en vehículos?

La unión óptica reduce los reflejos internos, el empañamiento y la tensión mecánica entre capas, lo que mejora la claridad de la imagen y garantiza un rendimiento táctil constante durante la vida útil del producto.

P3. ¿Hay suministro a largo plazo disponible para flotas o proyectos OEM?

Sí. Este módulo está diseñado para ciclos de vida prolongados de productos, lo que lo hace adecuado para implementación de flotas o programas OEM con requisitos de suministro predecibles.

P4. ¿Existen consideraciones especiales para el montaje o montaje?

La estructura carcasa + cristal + LCM simplifica la instalación. Se aplican métodos de montaje estándar, pero se recomienda un manejo cuidadoso para mantener la integridad de la unión óptica.

P5. ¿Puede la pantalla funcionar de manera confiable en diversas condiciones dentro de la cabina?

Sí. La combinación de estructura unida y diseño robusto garantiza un funcionamiento estable bajo vibraciones, cambios de temperatura y condiciones típicas de la cabina del vehículo.
