FN0784D002A
7.84
-20 ~ 70
-30 ~ 80
400x1280
1000
Personalizable
LVDS
| Cantidad: | |
|---|---|
Pantalla TFT de 7,84 pulgadas, 400x1280, LVDS, pantalla LCD industrial, 1000cd/m²
Este 7,84 pulgadas está desarrollado con una pantalla IPS estándar de alta resolución de 400×1280 y una interfaz LVDS. Con esta pantalla TFT, los usuarios obtienen una pantalla vibrante de alta resolución que se integra perfectamente con varios sistemas y garantiza un rendimiento duradero. Ya sea para creación de prototipos, automatización industrial o quioscos comerciales , esta pantalla es la solución perfecta para satisfacer las necesidades del mundo impulsado por la tecnología de hoy y del mañana. Una pantalla TFT tipo barra es una pantalla compacta y versátil diseñada para diversas aplicaciones, particularmente en entornos automotrices e industriales. Su forma alargada permite una representación visual clara de información, como la velocidad, la temperatura o el estado del sistema. La pantalla presenta colores vibrantes y alto contraste, lo que garantiza una excelente visibilidad en diferentes condiciones de iluminación. Con capacidades sensibles al tacto, los usuarios pueden interactuar directamente con la pantalla para obtener actualizaciones y ajustes en tiempo real. Su construcción robusta garantiza durabilidad, lo que lo hace adecuado para entornos hostiles. Esta tecnología mejora la experiencia del usuario al proporcionar datos esenciales de un vistazo, promoviendo la seguridad y la eficiencia.
Características |
 |
Esta de 7,84 pulgadas pantalla TFT tipo barra presenta una relación de aspecto ultra ancha con una resolución de 400×1280, diseñada específicamente para aplicaciones donde la información horizontal o vertical debe mostrarse en un factor de forma compacto y alargado.
Construida con un panel LCD IPS , esta pantalla TFT tipo barra proporciona un rendimiento de color constante y una visibilidad clara desde amplios ángulos de visión, lo que garantiza que la información siga siendo legible incluso cuando se ve desde posiciones fuera del eje.
La resolución de 400×1280 es muy adecuada para mostrar:
Indicadores de estado
Menús y barras de navegación
Desplazamiento de datos o información segmentada
Esto hace que la pantalla TFT tipo barra sea ideal para interfaces funcionales basadas en información en lugar de multimedia de pantalla completa.
Con una diagonal de 7,84 pulgadas y una estructura en forma de barra, esta pantalla se adapta fácilmente a sistemas integrados con espacio limitado , donde las pantallas estándar 16:9 o 4:3 no son prácticas.
Diseñada para entornos industriales y comerciales, esta pantalla TFT tipo barra enfatiza el rendimiento estable y la usabilidad a largo plazo para equipos integrados y dispositivos profesionales.
Dibujo |
|
Especificación |
|
Tamaño de la pantalla LCD (pulgada): | 7,84 (diagonales) |
Resolución: | 400(Alto)×1280(V) |
Pitch Pixel: | 0,1485(H)x0,1485(V) |
Área activa (mm): | 54,9(Al)×190,08(V) |
Tamaño del módulo (mm): | 67,8 (ancho) x 206,18 (alto) × 4,5 (profundidad) |
Modo de visualización (mm): | Normalmente negro, transmisivo |
Interfaz: | LVDS |
Arreglo de píxeles: | Raya vertical RGB |
Dirección de vista: | TODO |
Peso (g): | 95 (típico) |
Luminancia (CD/M2): | 1000 (típ.) |
Temperatura de funcionamiento (° C): | -20 ~+70 |
Temperatura de almacenamiento (° C): | -30 ~+80 |
Pin No. | Símbolo | E/S | Descripción |
1 | CAROLINA DEL NORTE | - | Sin conexión. |
2-3 | VDD | P | Suministro de voltaje analógico. |
4 | CAROLINA DEL NORTE | - | Sin conexión. |
5 | REINICIAR | I | Restablecer la entrada de la señal. |
6 | Stbyb | I | Configuración del modo de espera. |
7 | GND | P | Suelo. |
8 | RXIN0N | I | Señal de dara diferencial negativa LVDS. |
9 | RXIN0P | I | LVDS Señal de datos diferencial positiva. |
10 | GND | P | Suelo. |
11 | Rxin1n | I | Señal de datos diferencial negativa LVDS. |
12 | Rxin1p | I | LVDS Señal de datos diferencial positiva. |
13 | GND | P | Suelo. |
14 | Rxin2n | I | Señal de datos diferencial negativa LVDS. |
15 | Rxin2p | I | LVDS Señal de datos diferencial positiva. |
| 16 | GND | P | Suelo. |
| 17 | Rxclknk | I | Señal de datos diferencial negativa LVDS. |
| 18 | Rxclkp | I | LVDS Señal de datos diferencial positiva. |
| 19 | GND | P | Suelo. |
20 | Rxin3n | I | Señal de datos diferencial negativa LVDS. |
21 | Rxin3p | I | LVDS Señal de datos diferencial positiva. |
22 | GND | P | Suelo. |
23 | SDA | I | Entrada de datos en serie en modo SPI. |
24 | SCL | I | Entrada de reloj serie en modo SPI. |
25 | GND | P | Suelo. |
26 | CS | I | Señal de chip serie en modo SPI. |
27 | CAROLINA DEL NORTE | - | Sin conexión. |
| 28 | LVBIT | I | Suelo. |
| 29 | CAROLINA DEL NORTE | - | Potencia para la luz de fondo LED (cátodo). |
| 30 | GND | P | Sin conexión. |
| 31 | Ledk | P | Potencia para la luz de fondo LED (cátodo). |
| 32-38 | CAROLINA DEL NORTE | - | Sin conexión. |
| 39-40 | Leda | P | Potencia para la luz de fondo LED (ánodo). |
Parámetro | Símbolo: | Mínimo | Típ. | Max. | Unidad |
Voltaje actual adelantado | VF | 16.8 | 18.0 | 20.4 | V |
Consumo de energía de fondo | WBL | - | 2.88 | - | W |

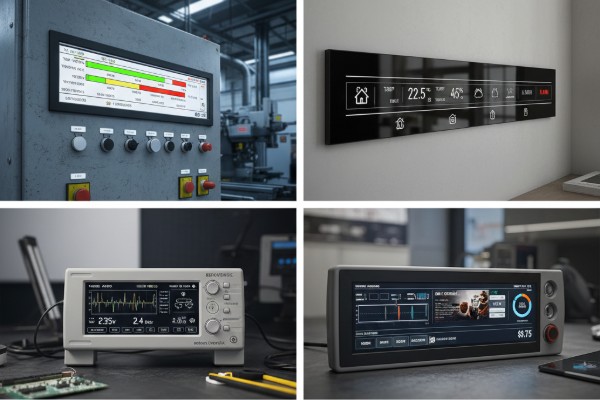

Solicitud |
|
Por qué encaja:
El formato tipo barra alargada es ideal para mostrar estados, alarmas o indicadores de funcionamiento en tiempo real sin ocupar demasiado espacio en el panel.
Casos de uso típicos:
Barras de estado del equipo
Indicadores de funcionamiento de la máquina
Displays auxiliares en paneles de control industriales
Por qué encaja:
La pantalla TFT tipo barra permite mostrar claramente información clave, como el estado del modo, la temperatura o las notificaciones del sistema, en espacios de instalación estrechos.
Casos de uso típicos:
Regletas de control de pared
Paneles de control de casa inteligente
Interfaces de automatización de edificios
Por qué encaja:
La resolución vertical y el diseño amplio admiten la presentación de datos segmentados, lo que hace que la pantalla TFT tipo barra sea adecuada para lecturas de mediciones y herramientas de monitoreo.
Casos de uso típicos:
Instrumentos de prueba
Equipo de monitoreo
Dispositivos de diagnóstico
Por qué encaja:
Las pantallas TFT tipo barra se utilizan a menudo como pantallas secundarias o auxiliares , complementando una pantalla principal presentando navegación, marca o información dinámica.
Casos de uso típicos:
Extensiones de interfaz de usuario integradas
Regletas de control para terminales
Paneles informativos en equipos comerciales.
Por qué encaja:
El factor de forma no estándar hace que esta pantalla TFT tipo barra sea una excelente opción para proyectos OEM personalizados donde se requiere diferenciación de productos y flexibilidad de diseño.
Personalización |
|
Para satisfacer diversas necesidades de integración, le ofrecemos una amplia personalización, que incluye:
• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)
• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.
• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.
• Diseño optimizado para una transmisión y rendimiento de imágenes estables.
• Tamaños disponibles: hasta 65'
• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices
• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma
• Temperatura de funcionamiento:
Grado industrial: –20°C ~ +70°C
Grado automotriz: –30°C ~ +85°
• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI
• Opciones de materiales:
Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión
Unión óptica | Rango de tamaño | Notas |
OCA | Hasta 15,6' | Dos líneas de producción totalmente automatizadas para fabricación de gran volumen |
LOCA/OCR | Hasta 32' | Excelente para alto contraste y durabilidad |
Silicona | Hasta 32' | Ideal para aplicaciones industriales robustas y de gran tamaño |
Acerca de FANNAL |
|
FANNAL, fundada en 2011, es un especialista en soluciones de pantalla táctil y ofrece productos y servicios técnicos de alta calidad en todo el mundo. Diseñamos y fabricamos pantallas personalizadas internas, pantallas táctiles PCAP y unión óptica. Nuestras soluciones sirven para aplicaciones industriales, exteriores, médicas, automotrices y otras.
Somos una empresa de alta tecnología de rápido crecimiento respaldada financieramente por SECO , líder europeo en dispositivos electrónicos e informática integrada. Contamos con las certificaciones ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 . Nuestros productos cumplen con REACH y RoHS , con informes de prueba o declaraciones disponibles previa solicitud.
Con calidad estable y soporte de ingeniería, FANNAL ayuda a los clientes a seguir siendo competitivos y diferenciar sus productos a nivel mundial.
 | Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles. |
| Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica |
| Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno. |
| Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización. |
| Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda. |
| Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS. |
Álbum |
|
Preguntas frecuentes |
|
Una pantalla TFT tipo barra es un panel LCD con una relación de aspecto ultra ancha, diseñado para mostrar información en un formato largo y estrecho en lugar de una pantalla rectangular tradicional.
Sí. El panel IPS proporciona amplios ángulos de visión y un rendimiento de color estable, lo cual es importante para aplicaciones industriales y de vista compartida.
Sí. Las pantallas TFT tipo barra a menudo se seleccionan para diseños mecánicos personalizados donde los tamaños de pantalla estándar no se ajustan al diseño del producto.
Sí. Como fabricante de pantallas industriales, FANNAL respalda la disponibilidad a largo plazo para proyectos integrados y OEM.
