How does the IPS panel benefit multi-operator environments?

IPS technology provides consistent color and brightness across wide viewing angles, ensuring multiple users can read the display simultaneously without distortion or color shift.

Is this display suitable for continuous operation in lab instruments?

Yes. Designed for industrial-grade reliability, it maintains stable performance and readability under extended operational hours.

Can the display integrate with custom UI elements like icons, graphs, or status indicators?

Yes. Its resolution and interface support detailed graphics, making it ideal for control menus, numerical readouts, and graphical UI in embedded systems.

How does it handle cleaning or incidental exposure to lab environments?

The display can be combined with protective overlays or touch panels to resist minor spills and cleaning procedures typical in laboratory settings.

Is firmware or interface flexibility supported for embedded integration?

Yes. The RGB interface allows integration with various microcontrollers and embedded systems, supporting flexible firmware configurations and custom UI layouts.

Hogar » Productos » Pantallas TFT » Pantallas industriales » 5.7 'TFT LCD Pantalla, 640x480 Resolución, pantalla IPS con amplio ángulo de visión

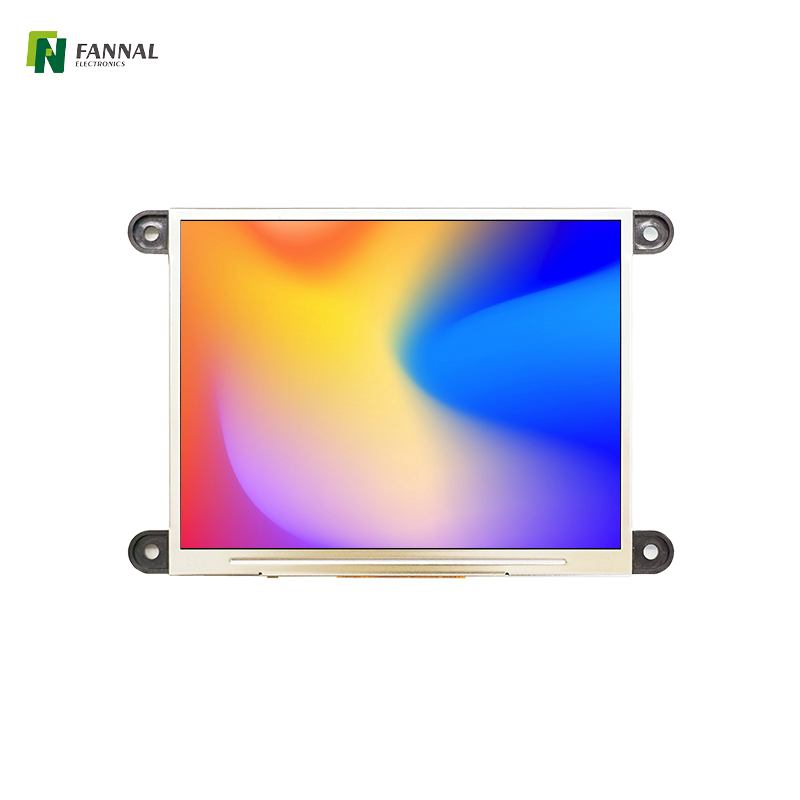

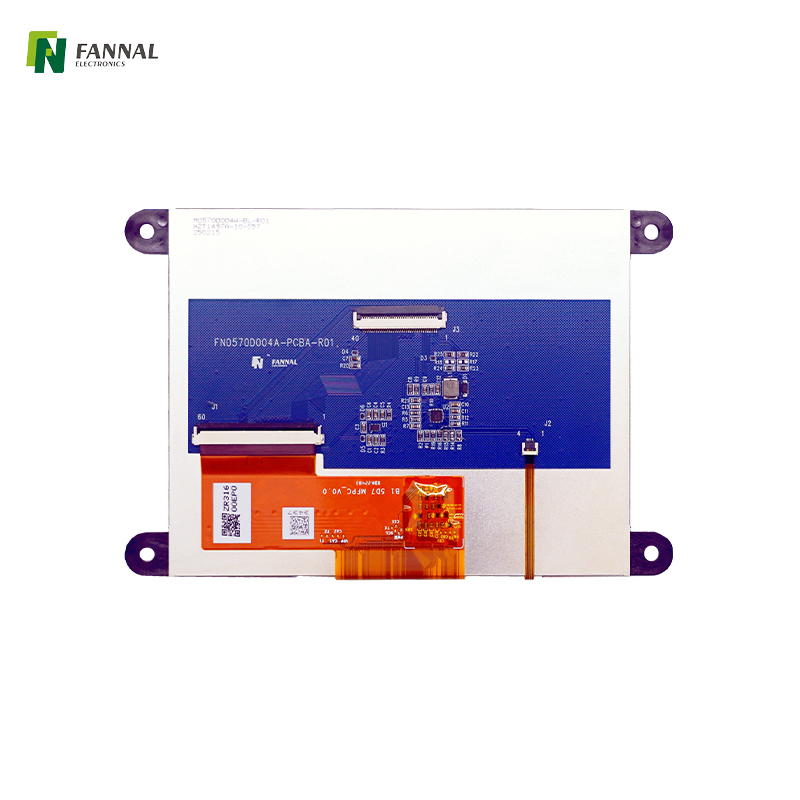

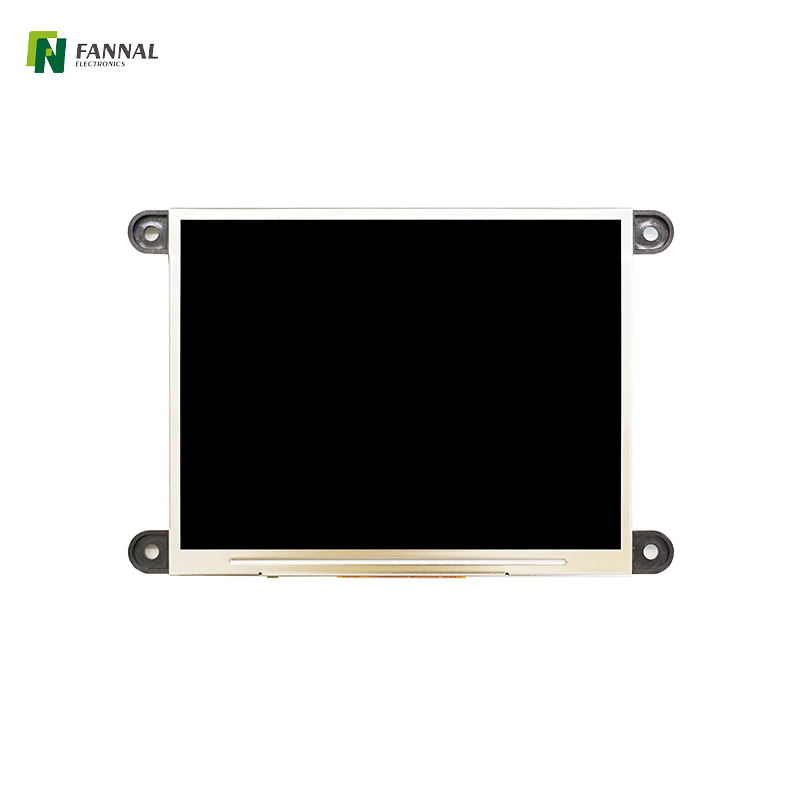

5.7 'TFT LCD Pantalla, 640x480 Resolución, pantalla IPS con amplio ángulo de visión

Modelo:
FN0570D004A
Tamaño (pulgadas):
5.7
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
Resolución:
640x480
Dirección:
TODO
Interfaz:
RGB
Brillo (CD/m²):
450
Pantalla táctil:
Personalizable

Cantidad:
Estado de Disponibilidad:





Consulta Añadir a la cesta Descargar

Pantalla TFT de 5.7 pulgadas Pantalla LCD de 5.7 pulgadas pantalla industrial de 5.7 pulgadas TFT

Dibujo y especificaciones

Aplicación de productos

Personalización

Estudio de caso

Preguntas frecuentes

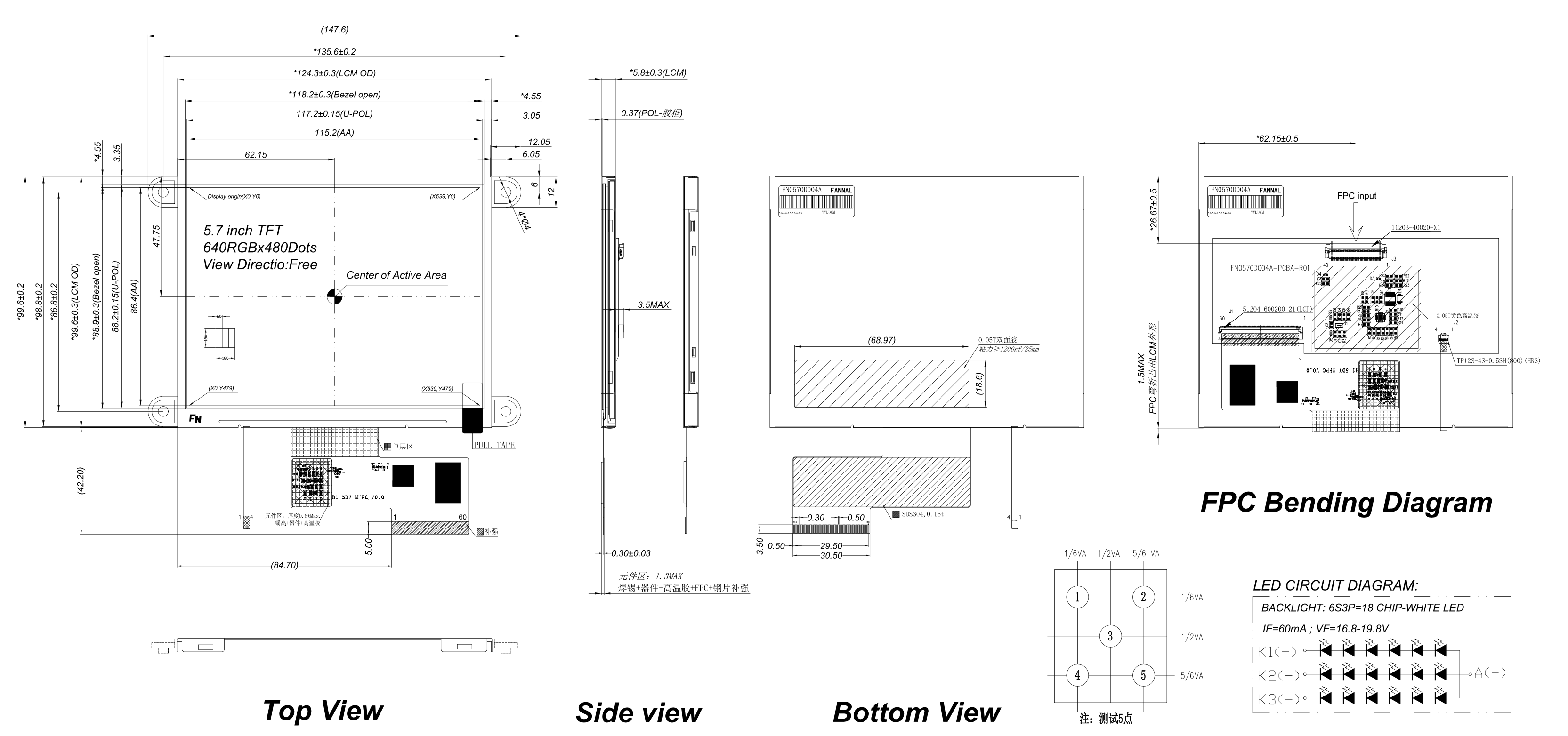

Dibujo

FN0570D004ASPC

Presupuesto

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	5.7 (diagonal)
Resolución:	640 (h) × 480 (v)
Pitch Pixel:	0.18x0.18 (v)
Área activa (mm):	115.2 (H) × 86.4 (v)
Tamaño del módulo (mm):	147.6 (W) × 100 (H) × 5.8 (d)
Modo de visualización (mm):	Normalmente negro
Interfaz:	RGB
Arreglo de píxeles:	Raya vertical RGB
Dirección de vista:	TODO
Luminancia (CD/M2):	450 (típ.)
Temperatura de funcionamiento (° C):	-20 ~+70
Temperatura de almacenamiento (° C):	-30 ~+80

Interfaz:

Pin No.	Símbolo	E/S	Descripción
1	Shlr	I	Selección izquierda/derecha.
2	Actualizar	I	Selección arriba/abajo.
3-4	GND	P	Suelo.
5-6	VDD	P	Suministro de voltaje analógico.
7	Bl_ed	I	LED habilitar la señal.
8	PWM	I	Señal de control de atenuación de PWM del Convertido LED ER.
9	Delaware	I	Entrada de señal de habilitación de datos.
10	Vsync	I	Entrada de señal de sincronización vertical.
11	Hsync	I	Entrada de señal de sincronización horizontal.
12	DCLK	I	Señal de entrada del reloj de píxeles.
13	GND	P	Suelo.
14-21	R0-R7	I	Entrada de datos rojos.
22-29	G0-G7	I	Entrada de datos verdes.
30-37	B0-B7	I	Entrada de datos azules.
38	REINICIAR	I	Restablecer la entrada de la señal.
39	GND	P	Suelo.
40	VCC	P	Suministro de voltaje analógico.

Características eléctricas:

Parámetro

Símbolo

Mínimo

Típ.

Max.

Unidad

Voltaje de la fuente de alimentación

VDD

2.5

6.0

Iovcc

2.5

3.3

Corriente de la fuente de alimentación

IDD

mamá

Lógica de entrada alto voltaje

VIH

0.7iovcc

Iovcc

Lógica de entrada bajo voltaje

Vil

0.3iovcc

Aplicaciones

Paneles de control industriales

HMI compactas para maquinaria de fábrica, interfaces PLC y sistemas de monitoreo.
Los amplios ángulos de visión IPS garantizan la visibilidad desde diferentes posiciones del operador.

Transporte

Instrumentos médicos, analizadores de laboratorio y dispositivos de diagnóstico que requieren visualizaciones claras y precisas.
La interfaz RGB permite una integración flexible en placas integradas personalizadas.

Dispositivos portátiles y de mano

Probadores, analizadores e instrumentos de medición portátiles.
El brillo (450 nits) garantiza la legibilidad en ambientes interiores o exteriores con poca iluminación.

Displays para Transporte y Vehículos

Controladores, tableros o paneles de información y entretenimiento para vehículos industriales, carretillas elevadoras o máquinas agrícolas.
El rango de temperatura de funcionamiento (-20 °C ~ +70 °C) admite entornos hostiles.

Pequeñas pantallas para exteriores o quioscos

Terminales compactos, máquinas expendedoras o paneles informativos donde se requiere brillo medio y amplios ángulos de visión.

Automotor

Sistemas de pago

de instrumentación integrada

bicicleta eléctrica

Exterior

Paneles Industriales

Equipo médico

Equipo de gimnasia

Planta de ingeniería

Máquina expendedora

~!phoenix_varTXT20!~

~!phoenix_varTXT22!~

Personalización

Para satisfacer diversas necesidades de integración, le ofrecemos una amplia personalización, que incluye:

● Opciones de visualización personalizadas

Panel LCD

• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)

Diseño de interfaz

• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP

Luz de fondo

• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.

Tablero del conductor

• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.

• Diseño optimizado para una transmisión y rendimiento de imágenes estables.

Pantalla táctil personalizada

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65'

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6'	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32'	Excelente para alto contraste y durabilidad
Silicona	Hasta 32'	Ideal para aplicaciones industriales robustas y de gran tamaño

Estudio de caso

Descripción general
Un fabricante de dispositivos médicos necesitaba una pantalla compacta y confiable para sus analizadores de laboratorio de próxima generación. El objetivo era proporcionar a los operadores lecturas claras y precisas manteniendo al mismo tiempo la durabilidad y la visibilidad en diversas condiciones de iluminación.

Desafíos

Tamaño compacto: el analizador tenía un espacio de panel limitado, lo que requería una pantalla que se ajustara a unas dimensiones reducidas sin sacrificar la legibilidad.
Legibilidad: los operadores necesitaban una claridad constante para los resultados numéricos, gráficos e indicadores de estado, independientemente del ángulo de visión.
Fiabilidad industrial: la pantalla tenía que soportar un uso frecuente en laboratorios con temperaturas variables y posible exposición a agentes de limpieza o humedad incidental.
Flexibilidad de la interfaz: la integración con el controlador integrado del analizador requería una interfaz compatible y estable.

Solución
Se seleccionó la pantalla LCD TFT IPS de 5,7' 640×480 por su combinación de características:

Amplio ángulo de visión IPS : Visibilidad garantizada desde múltiples posiciones del operador, lo que reduce los errores causados por la visualización fuera del eje.
Brillo moderado (450 nits): legibilidad clara bajo iluminación de laboratorio estándar sin consumo excesivo de energía.
Interfaz RGB: integración simplificada en el sistema de control integrado.
Rango de temperatura industrial (-20 °C a +70 °C): Respaldó un rendimiento constante en las operaciones diarias del laboratorio.

Resultados

Eficiencia del operador mejorada: las pantallas numéricas claras y la interfaz de usuario gráfica redujeron los errores de lectura y mejoraron el flujo de trabajo.
Rendimiento confiable: No se observan cambios de brillo ni de color después de meses de uso continuo.
Integración flexible: el módulo compacto permitió que el diseño del analizador siguiera siendo pequeño y ergonómico.

Preguntas frecuentes

1. ¿Cómo beneficia el panel IPS a los entornos multioperador?

Respuesta: La tecnología IPS proporciona color y brillo consistentes en amplios ángulos de visión, lo que garantiza que varios usuarios puedan leer la pantalla simultáneamente sin distorsión ni cambio de color.

2. ¿Esta pantalla es adecuada para el funcionamiento continuo en instrumentos de laboratorio?

Respuesta: Sí. Diseñado para brindar confiabilidad de nivel industrial, mantiene un rendimiento estable y legibilidad en horas operativas prolongadas.

3. ¿Se puede integrar la pantalla con elementos personalizados de la interfaz de usuario como iconos, gráficos o indicadores de estado?

Respuesta: Sí. Su resolución e interfaz admiten gráficos detallados, lo que lo hace ideal para menús de control, lecturas numéricas y UI gráfica en sistemas integrados.

4. ¿Cómo maneja la limpieza o la exposición incidental a los entornos de laboratorio?

Respuesta: La pantalla se puede combinar con superposiciones protectoras o paneles táctiles para resistir derrames menores y procedimientos de limpieza típicos en entornos de laboratorio.

5. ¿Se admite la flexibilidad del firmware o de la interfaz para la integración integrada?

Respuesta: Sí. La interfaz RGB permite la integración con varios microcontroladores y sistemas integrados, admitiendo configuraciones de firmware flexibles y diseños de interfaz de usuario personalizados.
