¿Por qué mi pantalla táctil capacitiva no responde? Problemas comunes y soluciones

Pocas experiencias de usuario resultan tan frustrantes al instante como una pantalla táctil capacitiva que deja de responder. Tocas, deslizas y presionas con más fuerza; no sucede nada o la pantalla reacciona con un retraso, toques aleatorios o gestos perdidos. En muchos de los proyectos que apoyamos, la primera suposición es 'el panel está defectuoso'. Pero en los productos del mundo real, el rendimiento táctil es el resultado de un sistema completo: la pila de sensores, el cubreobjetos, el método de unión , el ajuste del controlador, la configuración del firmware, la estrategia de conexión a tierra y el entorno de ruido eléctrico alrededor del dispositivo. Un cambio en cualquiera de estos factores (como una cubierta protectora más gruesa, humedad en la superficie, un cargador diferente o una nueva carcasa metálica) puede hacer que una pantalla táctil estable deje de responder.

Desde nuestra perspectiva como proveedor de soluciones táctiles y de pantalla , la resolución de problemas se vuelve mucho más fácil cuando se aborda como una lista de verificación: ¿está relacionado con la condición del usuario, el entorno, la integración del sistema o realmente una falla de hardware?

Actualización rápida: cómo detecta el tacto una pantalla táctil capacitiva

Una pantalla táctil capacitiva detecta el tacto midiendo los cambios en un campo eléctrico en una rejilla de sensor transparente. Su dedo (o un lápiz conductor) cambia la capacitancia local y el controlador interpreta ese cambio como un punto de contacto.

Debido a que depende de pequeñas señales eléctricas, una pantalla táctil capacitiva puede dejar de responder cuando:

• La señal táctil se vuelve demasiado débil.

• El ruido se vuelve demasiado fuerte

• Los umbrales del controlador no están ajustados para la acumulación actual

• La conexión a tierra/referencia del sistema es inestable.

Síntomas: "No responde" puede significar diferentes cosas

Antes de arreglarlo, defina claramente el síntoma:

Comprender qué comportamiento ve le ayuda a elegir la prueba adecuada.

Causas comunes y soluciones prácticas

Contaminación de la superficie: aceite, agua, polvo, película desinfectante

Una pantalla táctil capacitiva puede interpretar mal los toques si una fina película de agua o residuos cambia el comportamiento eléctrico de la superficie. Esto es especialmente común en cocinas, exteriores, fábricas y entornos médicos con limpieza frecuente.

• arreglos​

• Apague y limpie con un paño adecuado para pantallas

• Secar la superficie por completo (el agua es un desencadenante frecuente)

• Evite limpiadores con residuos pesados ​​que dejen una película conductora.

• Si esto sucede con frecuencia, considere tratamientos de superficie y ajustes del controlador para condiciones húmedas.

Consejo: Si la pantalla funciona normalmente después del secado, es probable que tengas un problema de sensibilidad al agua/película, no un sensor roto.

Guantes y "Toque no conductor"

Muchos guantes bloquean el cambio de capacitancia necesario para la detección. Algunas pantallas también tienen problemas con la piel seca o condiciones de baja conductividad.

• Arreglos​

• Pruebe primero con el dedo desnudo para confirmar que el toque inicial funciona

• Utilice el modo guante (si el controlador/firmware lo admite)

• Considere un guante conductor o un lápiz óptico para la aplicación.

• Para productos industriales, especifique un ajuste táctil que admita el uso de guantes desde el principio.

Protector de pantalla, lente de cubierta más gruesa o superposición adicional

Agregar un vidrio más grueso, una película de privacidad o una superposición resistente puede debilitar la señal táctil y reducir la sensibilidad, haciendo que la pantalla táctil parezca que no responde.

• Correcciones

• Retire el protector temporalmente y vuelva a probar.

• Confirme que el espesor de la lente de cobertura esté dentro del rango de diseño

• Vuelva a sintonizar la configuración de sensibilidad/umbral en el controlador

• Considere la unión óptica o el rediseño de la pila para cubiertas más gruesas

Lo que vemos a menudo: un producto funciona en un prototipo y luego deja de ser confiable después de que el cliente agrega una capa protectora adicional en producción.

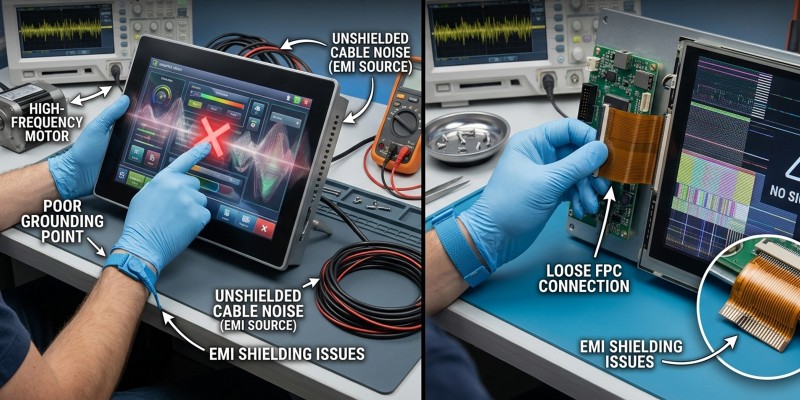

Ruido EMI de cargadores, motores, fuentes de alimentación o equipos cercanos

El ruido eléctrico puede abrumar las señales táctiles. Esta es una de las principales causas de fallas de campo en entornos industriales y de quioscos.

• Arreglos​

• Prueba con batería o con un cargador diferente

• Aleje físicamente el dispositivo de motores/relés y vuelva a realizar la prueba.

• Mejorar la estrategia de puesta a tierra y blindaje

• Agregue ferritas o filtrado en líneas eléctricas ruidosas.

• Revise el enrutamiento de los cables (toque el enrutamiento del FPC cerca de líneas eléctricas puede ser un problema)

Comprobación rápida: si el tacto empeora cuando está enchufado, sospeche del ruido del cargador o de la conexión a tierra.

Inestabilidad de referencia y puesta a tierra

El tacto capacitivo requiere una referencia estable. Una mala conexión a tierra, marcos metálicos flotantes o una conexión inconsistente a la tierra del chasis pueden crear un comportamiento táctil inestable o que no responde.

• Arreglos​

• Verifique la continuidad de tierra del chasis y la referencia de tierra estable (cuando corresponda)

• Asegúrese de que las capas protectoras estén conectadas correctamente

• Evite los biseles metálicos flotantes que acoplan ruido al sensor

• Validar rutas de conexión a tierra ESD y puntos de contacto de ensamblaje

Problemas con el conector y el cable flexible sueltos o dañados

Un conector ligeramente flojo puede provocar fallas de contacto intermitentes, especialmente con vibración o ciclos térmicos.

• arreglos​

• Vuelva a colocar el conector/FPC táctil

• Inspeccione si hay pasadores doblados, corrosión o arrugas en los cables.

• Compruebe si el cable está sometido a tensión mecánica después del montaje.

• Confirme que el pestillo del conector esté completamente cerrado.

Escenario de campo común: el tacto funciona después del reinicio, luego falla después del movimiento o cambio de temperatura.

Congelación del firmware, problemas con los controladores o carga del sistema

A veces, el hardware de la pantalla táctil está bien, pero el controlador o el controlador del sistema operativo deja de informar eventos táctiles.

• Arreglos​

• Reinicie el dispositivo y pruebe

• Actualice el firmware/controlador si está disponible

• Verifique los registros del sistema para detectar errores de comunicación I2C/SPI

• Reduzca la carga de la CPU y confirme que la frecuencia de muestreo no se está limitando

• Confirme la configuración correcta del controlador táctil después de las actualizaciones del sistema operativo

Consejo de ingeniería: un controlador táctil que comparte el mismo bus con periféricos ruidosos puede experimentar errores de comunicación bajo carga.

Eventos ESD y daños latentes

La descarga electrostática puede dañar parcialmente un controlador o sensor, provocando zonas intermitentes o muertas.

• Arreglos​

• Compare el comportamiento antes/después de escenarios propensos a ESD

• Inspeccione si hay nuevos toques fantasma o áreas muertas.

• Mejorar la protección ESD y el diseño de puesta a tierra

• Reemplace el panel/controlador para confirmar el diagnóstico

Tensión mecánica y alabeo del panel

Los tornillos demasiado apretados, las carcasas deformadas o la presión de montaje desigual pueden distorsionar la pila de sensores. Esto es más común con pantallas grandes y biseles ajustados.

• Arreglos​

• Afloje ligeramente los puntos de montaje y vuelva a realizar la prueba.

• Compruebe si hay puntos de presión a lo largo de los bordes/esquinas

• Utilice límites de compresión de montaje y diseño de junta adecuados

• Considere la unión óptica o el refuerzo mecánico para tamaños grandes.

Pista: Problemas táctiles que aparecen después del ensamblaje, pero no cuando el panel se prueba fuera del gabinete.

Flujo de trabajo de solución de problemas paso a paso

Si quieres un orden práctico de operaciones, utiliza esta secuencia:

• Limpiar y secar la superficie.

• Prueba con el dedo desnudo (descartar guantes/protectores)

• Retire el protector/superposición de pantalla y vuelva a realizar la prueba

• Cambiar fuente de alimentación (batería vs cargador)

• Aléjese de las fuentes de EMI y vuelva a realizar la prueba

• Reinicie y verifique los controladores/firmware

• Inspeccionar y volver a colocar los conectores.

• Verifique la conexión a tierra y el contacto del chasis.

• Compruebe la tensión de montaje mecánico.

• Intercambie componentes (panel/controlador) para confirmar la falla del hardware

Este método ahorra tiempo al eliminar primero las causas más comunes.

Prevención: consejos de diseño y especificaciones para un tacto más confiable

Si está desarrollando un producto (no solo reparando uno), la mejor "solución" es especificar el sistema táctil para condiciones reales:

• Definir si los usuarios usan guantes

• Definir si habrá agua, desinfectantes o aceite.

• Especifique el espesor esperado de la lente de cobertura y las películas protectoras.

• Planifique la conexión a tierra y el blindaje con anticipación

• Validar con fuentes de alimentación reales y fuentes EMI reales

• Prueba después del montaje completo, no sólo como panel suelto

Una pantalla táctil capacitiva es un componente a nivel de sistema. Cuanto antes se trate de esa manera, menos sorpresas aparecerán después.

Pensamientos finales

Cuando una pantalla táctil capacitiva deja de responder, la causa a menudo no es un solo defecto; generalmente es una falta de coincidencia entre la sensibilidad táctil y las condiciones del mundo real, como la humedad, los guantes, las superposiciones agregadas, el ruido eléctrico o el comportamiento de conexión a tierra. El enfoque más efectivo es sistemático: comience con la condición de la superficie y la interacción del usuario, luego pruebe la energía/EMI, luego inspeccione las conexiones y la mecánica, y solo entonces suponga una falla del hardware. Con el orden correcto de resolución de problemas, muchos casos de "pantalla táctil muerta" se pueden resolver rápidamente y se pueden incorporar soluciones a largo plazo en el diseño y la configuración.

En www.fannaldisplay.com , trabajamos con clientes que necesitan un rendimiento táctil capacitivo estable en aplicaciones de visualización integradas, industriales y de consumo. Si está solucionando un problema táctil que no responde o planeando un nuevo diseño y desea orientación sobre la acumulación táctil, el ajuste del controlador o las mejoras de confiabilidad, puede contactarnos y compartir los detalles de su aplicación para obtener mejores recomendaciones.

Preguntas frecuentes

1) ¿Por qué mi pantalla táctil capacitiva no responde sólo cuando se carga?

Esto a menudo indica ruido eléctrico o problemas de conexión a tierra del cargador o de la fuente de alimentación. Probar con un cargador diferente o con la batería puede ayudar a confirmar la causa.

2) ¿Puede la humedad hacer que una pantalla táctil capacitiva deje de funcionar?

Sí. Las películas de agua o los residuos de limpieza pueden interferir con la detección capacitiva y provocar toques perdidos o toques fantasma. Limpiar y secar completamente la pantalla es una solución común.

3) ¿Un protector de pantalla hará que una pantalla táctil capacitiva responda menos?

Puede. Los protectores más gruesos o las superposiciones adicionales reducen la intensidad de la señal táctil. Quitar el protector para probar y volver a ajustar la sensibilidad puede resolver el problema.

4) ¿Cómo sé si mi pantalla táctil capacitiva está físicamente dañada?

Los signos incluyen zonas muertas persistentes, grietas, tacto que falla después de la tensión del ensamblaje o comportamiento que no cambia después de la limpieza, pruebas de energía y verificaciones de conectores. Una prueba de intercambio de componentes puede confirmar daños en el hardware.
