Panel táctil industrial de 19,0 pulgadas (G+G, vidrio AG)

Presupuesto

Especificaciones generales

Interfaz

Estudio de caso de aplicación

Panel táctil industrial de 19" para entornos HMI hostiles

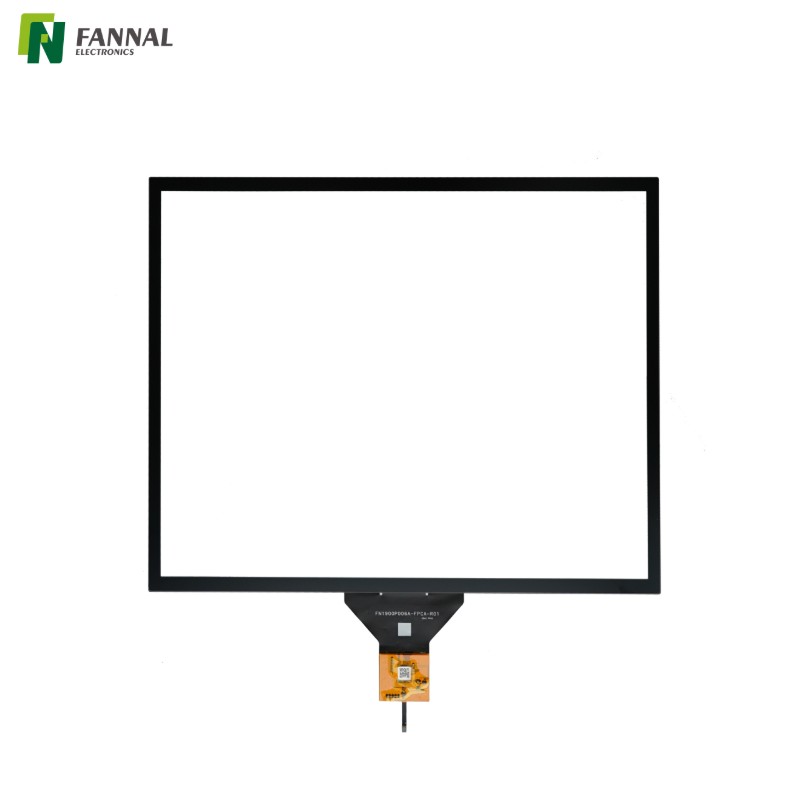

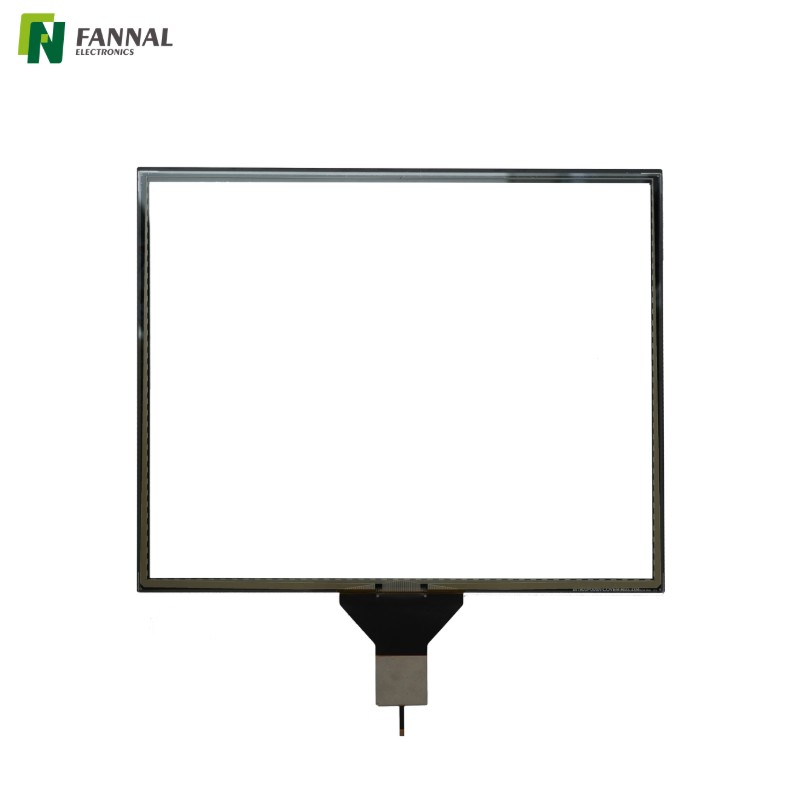

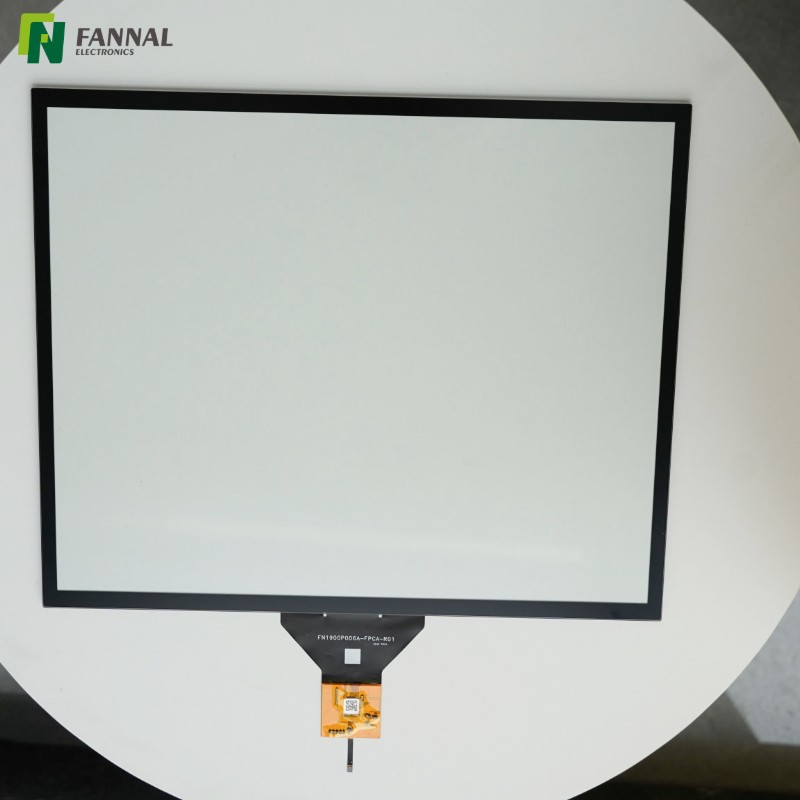

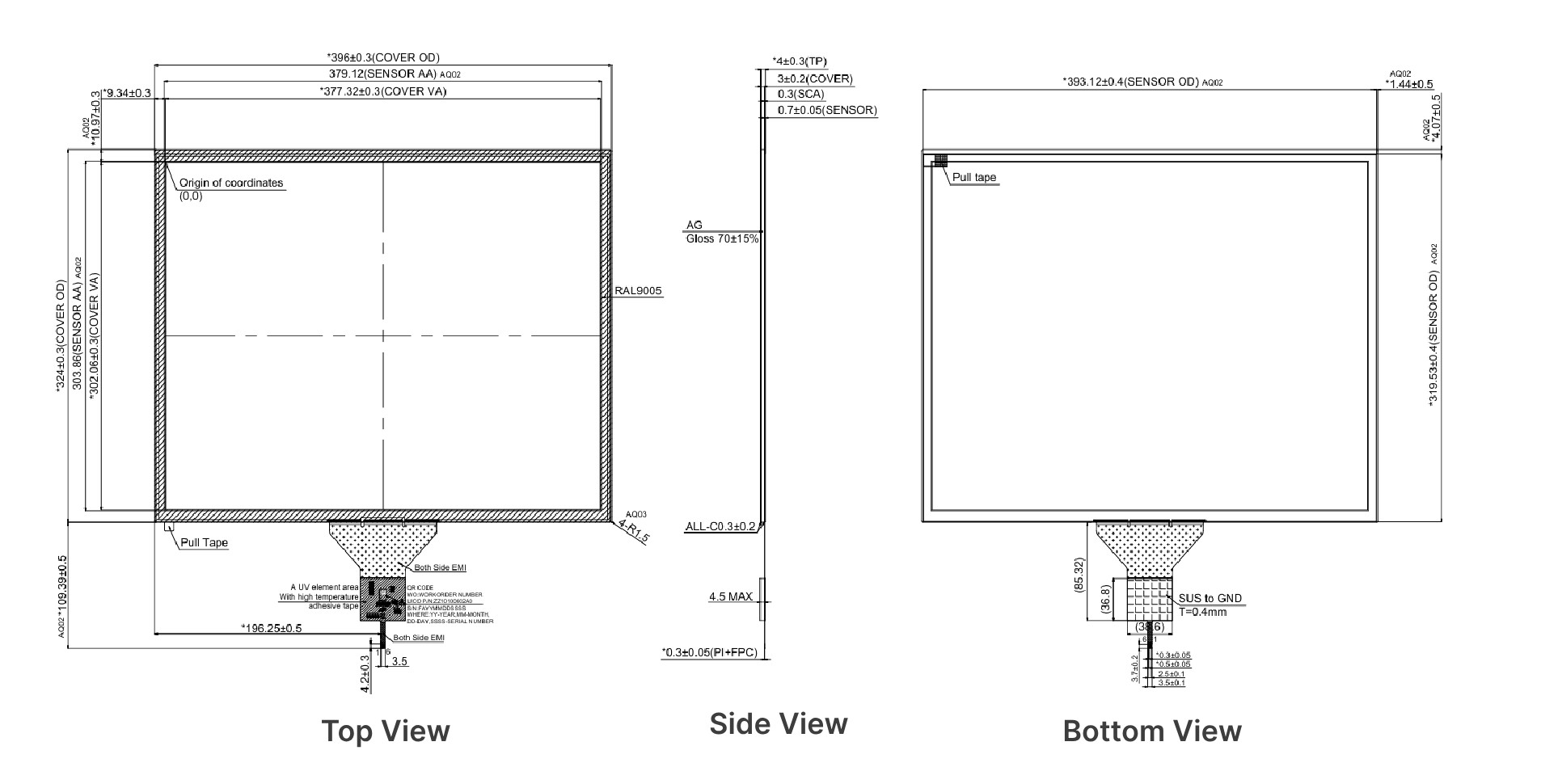

Producto: FN1900P006A
Tipo: Panel táctil capacitivo industrial (sin pantalla)

Antecedentes del proyecto

Un integrador de sistemas estaba desarrollando un terminal HMI industrial de 19 pulgadas para equipos de fábrica.
El módulo de visualización ya estaba seleccionado, pero el proyecto se estancó en la etapa de la interfaz táctil.

Sus desafíos no se referían a 'si el tacto capacitivo funciona', sino a la confiabilidad a largo plazo y el riesgo de integración..

Desafíos clave del lado del cliente

1. Entorno con mucho brillo
   La terminal se instaló cerca de luces superiores y superficies metálicas reflectantes, lo que hacía que el vidrio transparente estándar fuera difícil de leer e incómodo para los operadores.

2. Requisitos de durabilidad mecánica
   La HMI se operaba frecuentemente con golpes repetidos e impactos ocasionales. Los paneles táctiles de consumo no pasaron las pruebas de dureza y resistencia.

3. Compatibilidad y estabilidad del controlador
   La placa base solo admitía la interfaz IIC , y las soluciones táctiles basadas en USB anteriores presentaban inestabilidad del controlador y problemas de EMI.

4. Fluctuaciones de temperatura y humedad
   El sistema necesitaba funcionar de manera confiable en espacios industriales sin clima controlado , incluidos los cambios de temperatura estacionales y la alta humedad.

Cómo resolvió estos problemas el FN1900P006A

Usabilidad antideslumbrante sin exceso de ingeniería

El cubreobjetos reforzado químicamente y tratado con AG redujo significativamente los reflejos manteniendo una transmitancia óptica suficiente (≥82%).
Esto mejoró la visibilidad bajo la iluminación de fábrica sin requerir un mayor brillo de la pantalla ni películas ópticas adicionales.

Diseño mecánico de grado industrial

• Cubreobjetos de 3,0 mm con dureza superficial ≥7H

• Estructura G+G para una mejor resistencia al impacto y estabilidad a largo plazo

Esta combinación cumplió con las expectativas de durabilidad mecánica del cliente sin aumentar el espesor total del módulo más allá de las limitaciones del sistema.

Arquitectura táctil IIC estable

El panel táctil utiliza el controlador mxT2952TD , que admite:

• interfaz CII

• Dirección IIC fija (0x4A)

• 40 canales de sensores TX × 50 RX

Esto permitió la integración directa con la placa de control existente , eliminando las placas de conversión USB y reduciendo los riesgos EMI a nivel del sistema.

Confiabilidad ambiental para uso industrial

Diseñado para funcionar de -20 °C a +70 °C , con almacenamiento de hasta +80 °C y tolerancia a la humedad de hasta el 90 %, el panel permaneció estable durante pruebas ambientales a largo plazo y pruebas in situ.

Resultado

Al adoptar el panel táctil industrial FN1900P006A, el cliente logró:

• Integración más rápida del sistema sin necesidad de rediseñar el controlador

• Visibilidad mejorada del operador en entornos reflectantes

• Reducción del riesgo de fallos en el campo en comparación con las soluciones táctiles de consumo

• Un diseño modular de HMI en el que el panel táctil y la pantalla se pueden obtener de forma independiente

Escenarios de uso típicos

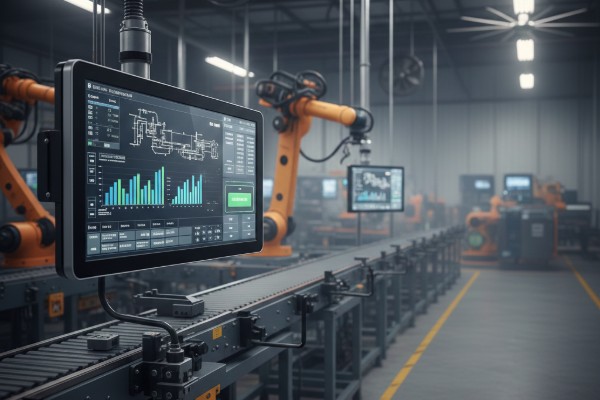

• Terminales HMI industriales

• Paneles de control de fábrica

• Interfaces de operador montadas en equipos

• Sistemas industriales personalizados que requieren integración táctil

Personalizaciones

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65"

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Acerca de FANNAL

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Certificados

Preguntas frecuentes

P1: ¿Se suministra el FN1900P006A con un módulo de visualización?

No. FN1900P006A es un producto únicamente con panel táctil .
Está diseñado para proyectos en los que el módulo de visualización y la interfaz táctil se obtienen por separado, lo que permite una mayor flexibilidad en el diseño del sistema, la selección óptica y el control de costos.

P2: ¿Se puede utilizar este panel táctil con guantes o entrada con lápiz óptico?

El panel está optimizado para la operación táctil. .
El rendimiento del guante o del lápiz óptico depende del material y el grosor del guante, así como del ajuste del firmware del controlador. Para requisitos de insumos especiales, la personalización o el ajuste de sensibilidad deben evaluarse a nivel de proyecto.

P3: ¿Con qué sistemas se integra normalmente la interfaz IIC?

La interfaz IIC se usa comúnmente en controladores industriales integrados, placas basadas en ARM y sistemas de control personalizados donde se requiere integración táctil directa.
Es especialmente adecuado para diseños que pretenden evitar puentes táctiles USB y capas de controladores adicionales.

P4: Además de la HMI industrial, ¿dónde más se puede aplicar este panel táctil?

Además de los terminales HMI industriales, FN1900P006A es muy adecuado para:

• Interfaces de control montadas en equipos

• Quioscos industriales con arquitectura de visualización separada

• Interfaces de equipos médicos o de laboratorio (uso no consumidor)

• Sistemas de automatización que requieren un diseño de carcasa y cristal frontal personalizado

Su estructura táctil lo hace ideal para diseños de sistemas modulares donde la pantalla y el gabinete los define el integrador.

P5: ¿Se puede personalizar la superficie o el grosor del cubreobjetos?

Sí. Si bien el FN1900P006A utiliza una cubierta de vidrio reforzada químicamente AG de 3,0 mm como estándar, el tratamiento de la superficie, el espesor del vidrio y el diseño de los bordes se pueden personalizar según los requisitos del proyecto, sujeto a una evaluación de ingeniería.
