Can this touch panel be integrated with custom embedded systems?

Yes. The I²C interface and standard mechanical dimensions allow integration with most embedded controllers and industrial platforms.

Can additional touch features be customized?

Yes. FANNAL can provide optional coatings, connector types, FPC lengths, and other custom adjustments based on project requirements.

Are mounting accessories available?

Optional accessories such as mounting brackets and cable harnesses can be supplied to facilitate integration.

How many touch points does this panel support?

The 6.8" PCAP panel supports multi-touch functionality; exact touch points depend on the IC controller configuration.

Is this touch panel suitable for continuous operation?

Yes. When integrated properly, it is designed for long-term use in industrial and embedded applications.

Hogar » Productos » Pantallas táctiles capacitivas » Pantalla táctil capacitiva de 6,8' | G+G | Interfaz I²C

Pantalla táctil capacitiva de 6,8' | G+G | Interfaz I²C

Pantalla táctil capacitiva proyectada de 6,8 pulgadas

Modelo:
FN068MGRGXX
Tamaño (pulgadas):
6.8
Cubierta OD (mm):
190,66*75,01*1,7
Sensor OD:
169,55*74,41*0,4
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
CTP IC:
Pastilla
Interfaz TP:
I²C
TP VA (mm):
161,59*61,22
Estructura:
G+G

Cantidad:
Estado de Disponibilidad:





Consulta Agregar a la canasta

Pantalla táctil de 6,8 pulgadas

Descripción del Producto

Dibujo y especificaciones

Aplicaciones

Personalizaciones

Acerca de FANNAL

La pantalla táctil capacitiva proyectada (PCAP) de 6,8 pulgadas presenta una estructura G+G y una interfaz I²C , que ofrece una entrada multitáctil precisa y receptiva.
Diseñado para sistemas industriales e integrados, proporciona un rendimiento táctil confiable en entornos exigentes y admite la integración con una amplia gama de controladores.

Características

Panel táctil PCAP de 6,8' : admite detección táctil multipunto para una entrada precisa.
Estructura G+G (Vidrio + Vidrio) : Construcción duradera y estable para uso industrial.
Interfaz I²C : fácil integración con sistemas y controladores integrados.
Alta capacidad de respuesta : respuesta táctil suave y precisa adecuada para aplicaciones de control.
Diseño de grado industrial : funcionamiento estable en rangos de temperatura industriales estándar.
Personalizable : revestimiento de panel táctil opcional, tipos de conectores y longitudes de FPC disponibles a pedido.

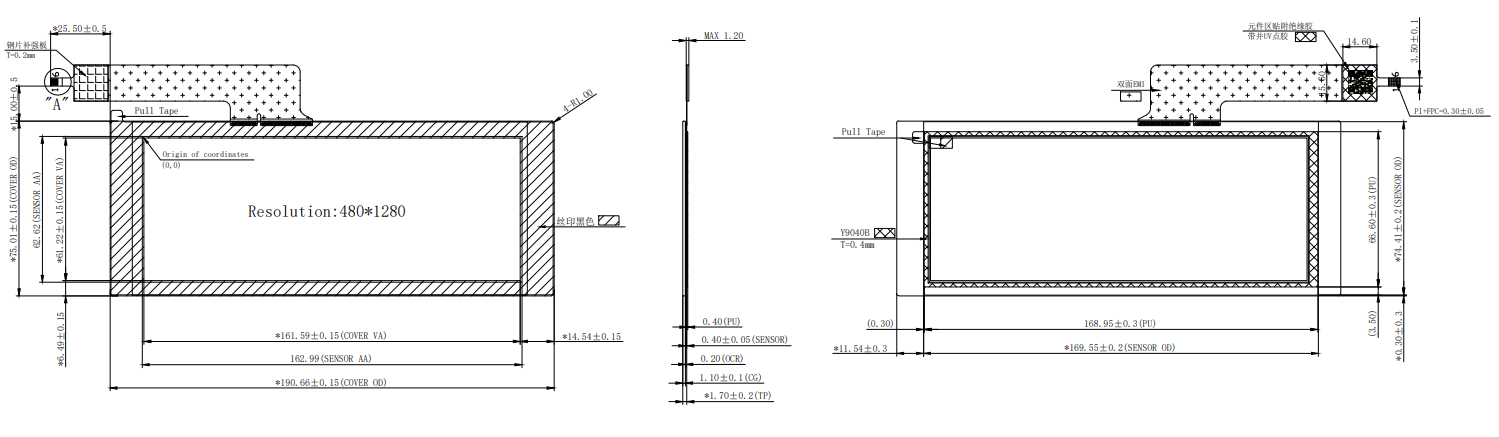

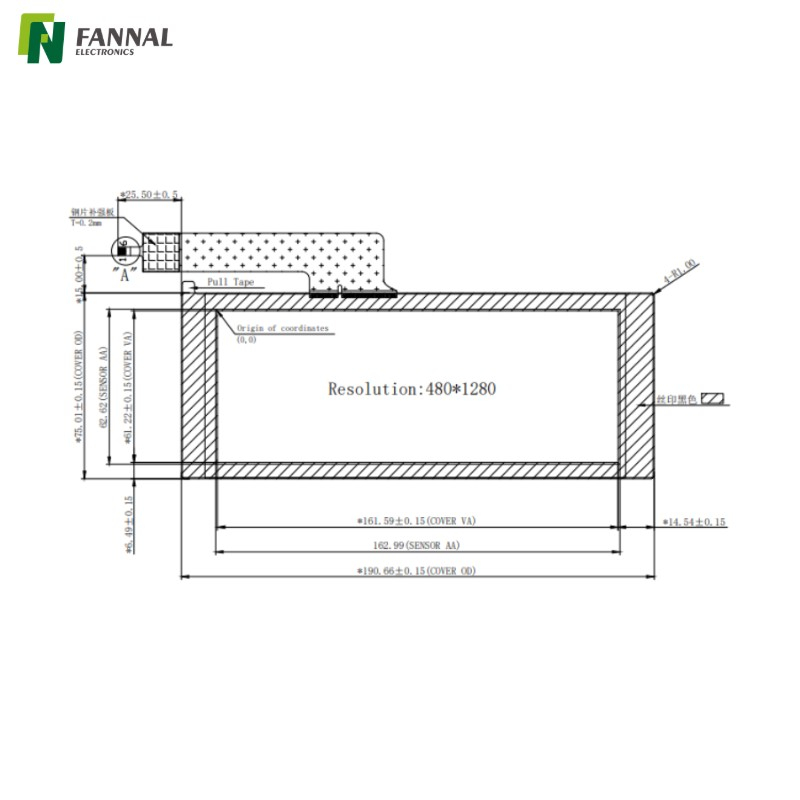

Dibujo


Presupuesto

Construcción

Construcción	Materiales	Observación
Cubierta de vidrio	Vidrio reforzado químicamente	Espesor: 1,1 mm ± 0,05 mm
Adhesivo transparente óptico	LOC	Espesor: 0,175 mm ± 0,05 mm
Vidrio ITO	Vidrio ITO	Vidrio ITO de doble cara; Espesor: 0,4 mm ± 0,05 mm

Características mecánicas

Artículo	Descripción	Unidad
Tamaño del módulo táctil	6.8	pulgada
Dimensión exterior	190,66 * 75,01	milímetros
Ver área	161,59 * 61,22	milímetros
Área de sensores	169,55 * 74,41	milímetros
Grosor de la cubierta	1.1	milímetros
Número de toque	5	-
Interfaz	I2C	-
Controlador	Pastilla	-

Aplicaciones

Personalizaciones

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65"

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6"	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32"	Excelente para alto contraste y durabilidad
Silicona	Hasta 32"	Ideal para aplicaciones industriales robustas y de gran tamaño

Acerca de FANNAL

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Certificados

Preguntas frecuentes

P1: ¿Se puede integrar este panel táctil con sistemas integrados personalizados?

R: Sí. La interfaz I²C y las dimensiones mecánicas estándar permiten la integración con la mayoría de los controladores integrados y plataformas industriales.

P2: ¿Se pueden personalizar funciones táctiles adicionales?

R: Sí. FANNAL puede proporcionar recubrimientos opcionales, tipos de conectores, longitudes de FPC y otros ajustes personalizados según los requisitos del proyecto.

P3: ¿Hay accesorios de montaje disponibles?

R: Se pueden suministrar accesorios opcionales, como soportes de montaje y mazos de cables, para facilitar la integración.

P4: ¿Cuántos puntos de contacto admite este panel?

R: El panel PCAP de 6,8' admite la funcionalidad multitáctil; los puntos táctiles exactos dependen de la configuración del controlador IC.

P5: ¿Este panel táctil es adecuado para funcionamiento continuo?

R: Sí. Cuando se integra correctamente, está diseñado para un uso a largo plazo en aplicaciones industriales e integradas.
