FN0650P001A
6.5
155,98*127,46*3,9
-20 ~ 70
-30 ~ 80
IIC
133,98(Alto) x 100,86(V)
G+G
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |

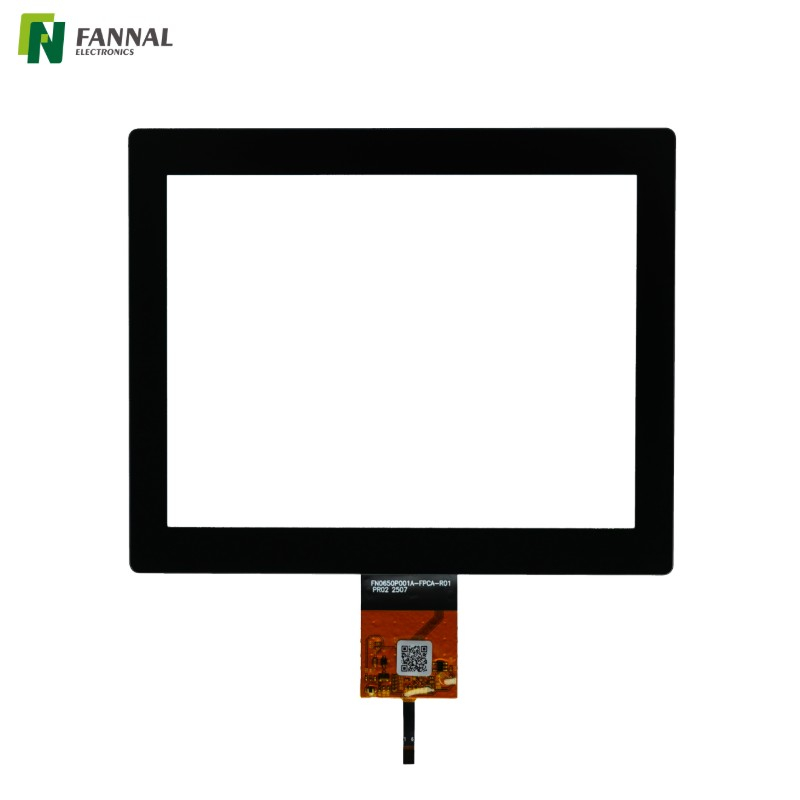

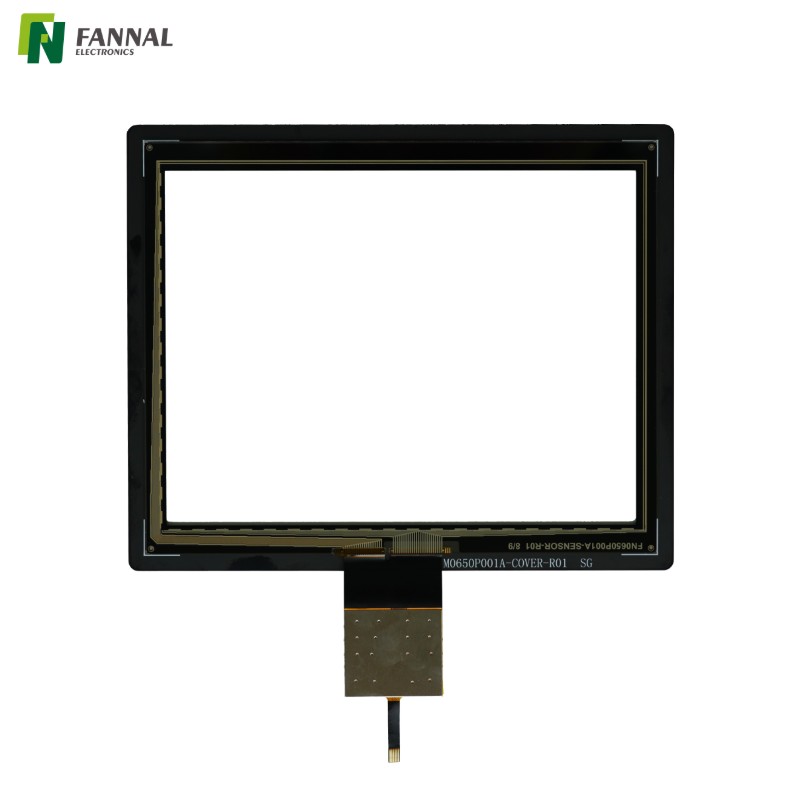

Este panel táctil capacitivo G+G de 6,5 pulgadas está diseñado para aplicaciones industriales e integradas que requieren un rendimiento multitáctil estable y durabilidad mecánica.
Con una cubierta de vidrio reforzada químicamente de 3,0 mm y un controlador táctil mxT1664T3, admite contacto de 10 puntos con ambas interfaces IIC. El panel funciona de manera confiable en entornos de -20 °C a +70 °C, lo que lo hace adecuado para terminales HMI y sistemas de visualización integrados.
Estructura G+G con cubreobjetos de 3,0 mm.
Superficie reforzada químicamente (≥7H)
Multitáctil de 10 puntos (dedo)
interfaz CII
-20°C ~ +70°C rango de funcionamiento
Cumple con RoHS-2.0

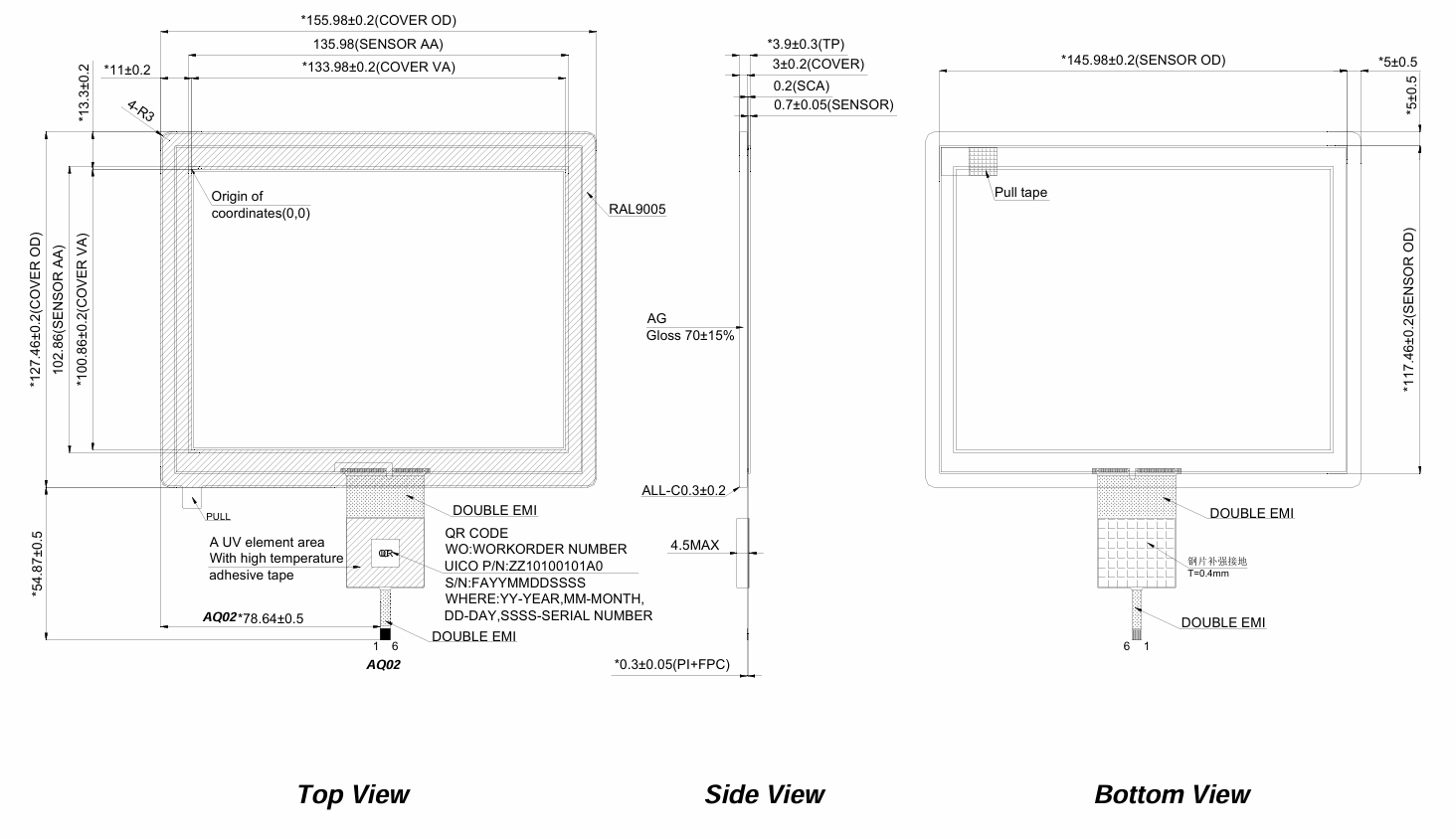

Dibujo
Presupuesto
Categoría | Artículo | Especificación | Unidad / Observación |
Mecánico | Tamaño activo de TP | 6,5 (diagonales) | Pulgada |
Tamaño del contorno de TP | 155,98 (alto) x 127,46 (v) x 3,9 (largo) | milímetros | |
Ver área | 133,98(Alto) x 100,86(V) | milímetros | |
Estructura | Estructura del producto | G+G | |
Material de la cubierta | Vidrio de cal sodada | 3,0 mm de espesor | |
Material del sensor | Vidrio ITO | 0,7 mm de espesor | |
Método de fortalecimiento | Reforzado químicamente | ||
Electrónico | Controlador táctil | mxT1664T3 | |
No. de toque | 10 puntos | ||
Interfaz táctil | IIC | Soporte dual indicado | |
Modo táctil | Dedo | ||
Óptico/Físico | Dureza superficial | ≥7H | carga de 750 g |
Transmitancia táctil | 82% ~ 85% mín. | ||
Tratamiento superficial | - | ||
Ambiental | Temperatura de funcionamiento | -20°C ~ +70°C | |
Temperatura de almacenamiento | -30°C ~ +80°C | ||
Humedad | 10% ~ 90% | ||
Requisitos | RoHS-2.0 |
Aplicaciones
Este panel táctil capacitivo G+G de 6,5 pulgadas es adecuado para la integración en sistemas de visualización industriales e integrados donde se requiere un rendimiento multitáctil estable y durabilidad mecánica.
Las áreas de aplicación típicas incluyen:
Terminales HMI industriales
Se utilizan en paneles de control e interfaces de operador que requieren entrada táctil confiable en entornos de operación continua.
Dispositivos de control integrados
Adecuado para módulos de visualización integrados en equipos de automatización y controladores de sistemas.
Equipos médicos y de laboratorio
Aplicable a dispositivos que funcionan en entornos interiores controlados donde se requiere una entrada táctil capacitiva estable.
Paneles de control comerciales
Diseñados para equipos que requieren una superficie de vidrio robusta y funcionalidad multitáctil.
Personalizaciones
Para respaldar diversos requisitos de integración de sistemas, FANNAL proporciona servicios de personalización flexibles que cubren el diseño de paneles táctiles, integración de pantallas y unión óptica.
Soporte de tamaño: hasta 65'
Opciones de estructura: G+G, G+F+F
Temperatura de funcionamiento:
Industrial: –20°C ~ +70°C
Automotriz: –30°C ~ +85°C
Funciones mejoradas:
Toque resistente al agua
Toque con guante
Soporte pasivo para lápiz óptico
Rechazo de gestos y palma
Ajuste interno del firmware y optimización de los parámetros táctiles
Socios de circuitos integrados: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip
Diseño de hardware centrado en EMC
Fuerte capacidad antiinterferencias para sistemas industriales.
Opciones de materiales:
Vidrio (0,55 mm–10 mm)
PMMA (0,5 mm–3 mm)
PC (0,1 mm–1 mm)
Opciones de procesamiento:
Mecanizado CNC
Doblado en caliente 2.5D / 3D
Impresión de seda cerámica
Tratamiento superficial:
AG / AR / AF
Antimicrobiano
Antiexplosión
Más allá de los paneles táctiles independientes, FANNAL admite la integración completa del módulo de pantalla:
Tamaños de pantalla LCD: 1,77" – 15,6"
Socios del panel: BOE, Innolux, JDI, Hannstar, CTC, TCL, Tianma
Tipos de paneles: IPS/TN/LTPS
Conversión de interfaz: SPI, MCU, RGB, MIPI, LVDS, eDP
Placas de controlador: HDMI / VGA / LVDS / Tipo-C
Tipo de vinculación | Soporte de tamaño | Solicitud |
|---|---|---|
OCA | Hasta 15,6" | Producción automatizada de gran volumen |
LOCA/OCR | Hasta 32" | Contraste y durabilidad mejorados |
Silicona | Hasta 32" | Entornos industriales resistentes |
Preguntas frecuentes
Sí. El panel táctil está diseñado para una integración flexible y puede combinarse con paneles LCD de los principales proveedores como BOE, Innolux, Tianma y otros. La alineación mecánica, la definición de FPC y el ajuste del controlador se pueden ajustar según la pantalla seleccionada.
Sí. Se puede proporcionar ajuste de firmware y optimización de parámetros para mejorar la inmunidad al ruido en entornos eléctricamente complejos. Esto es especialmente importante para sistemas de control industrial con alta exposición a EMI.
Sí. La lente de cobertura se puede personalizar en cuanto a forma de contorno, acabado de bordes (2,5D/3D), impresión en seda y ajuste de grosor. También están disponibles tratamientos de superficie como AG, AR o AF según los requisitos de la aplicación.
Sí. Este panel táctil puede suministrarse como pieza independiente o integrarse con LCD a través de OCA, LOCA o unión óptica de silicona. La selección de la unión depende de los requisitos de brillo, las condiciones ambientales y el diseño mecánico.
El producto está posicionado para aplicaciones industriales con una planificación de suministro estable a largo plazo. Se pueden proporcionar procedimientos de notificación de cambios y soporte del ciclo de vida a pedido para reducir el riesgo del proyecto.
