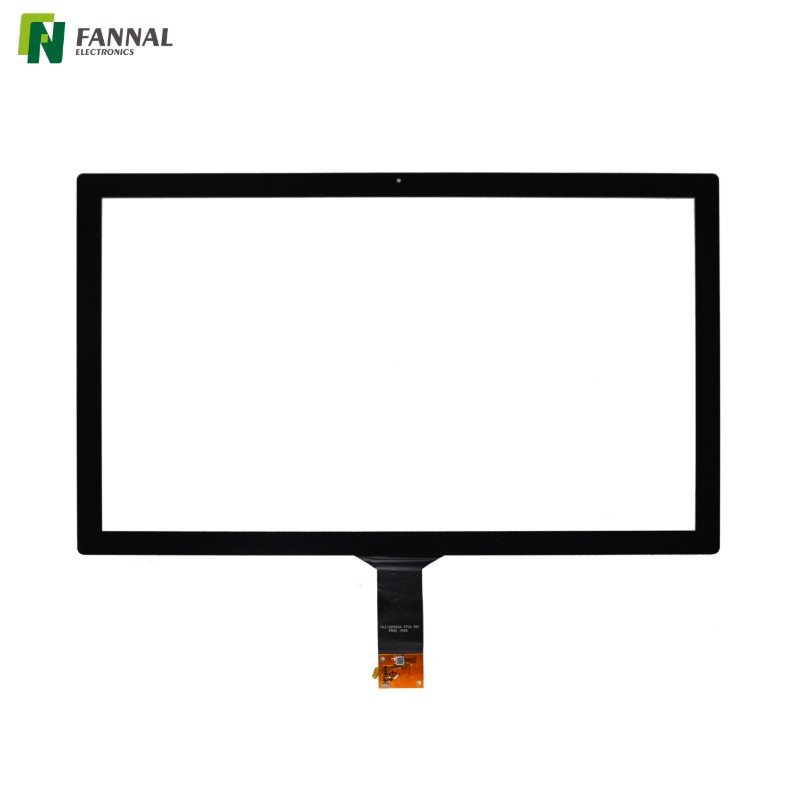

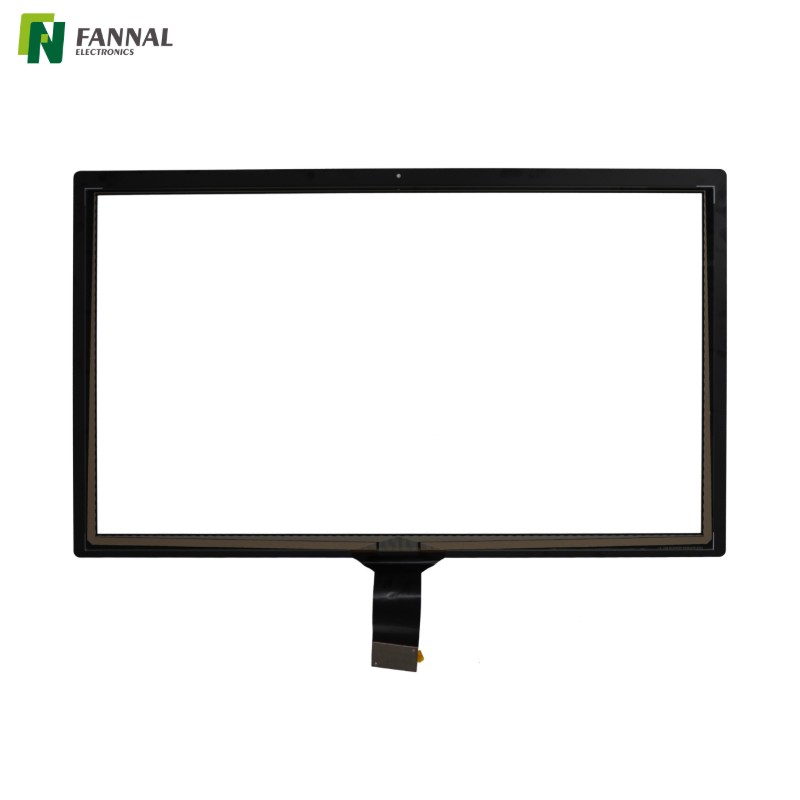

Panel táctil industrial de temperatura amplia de 31,5 pulgadas

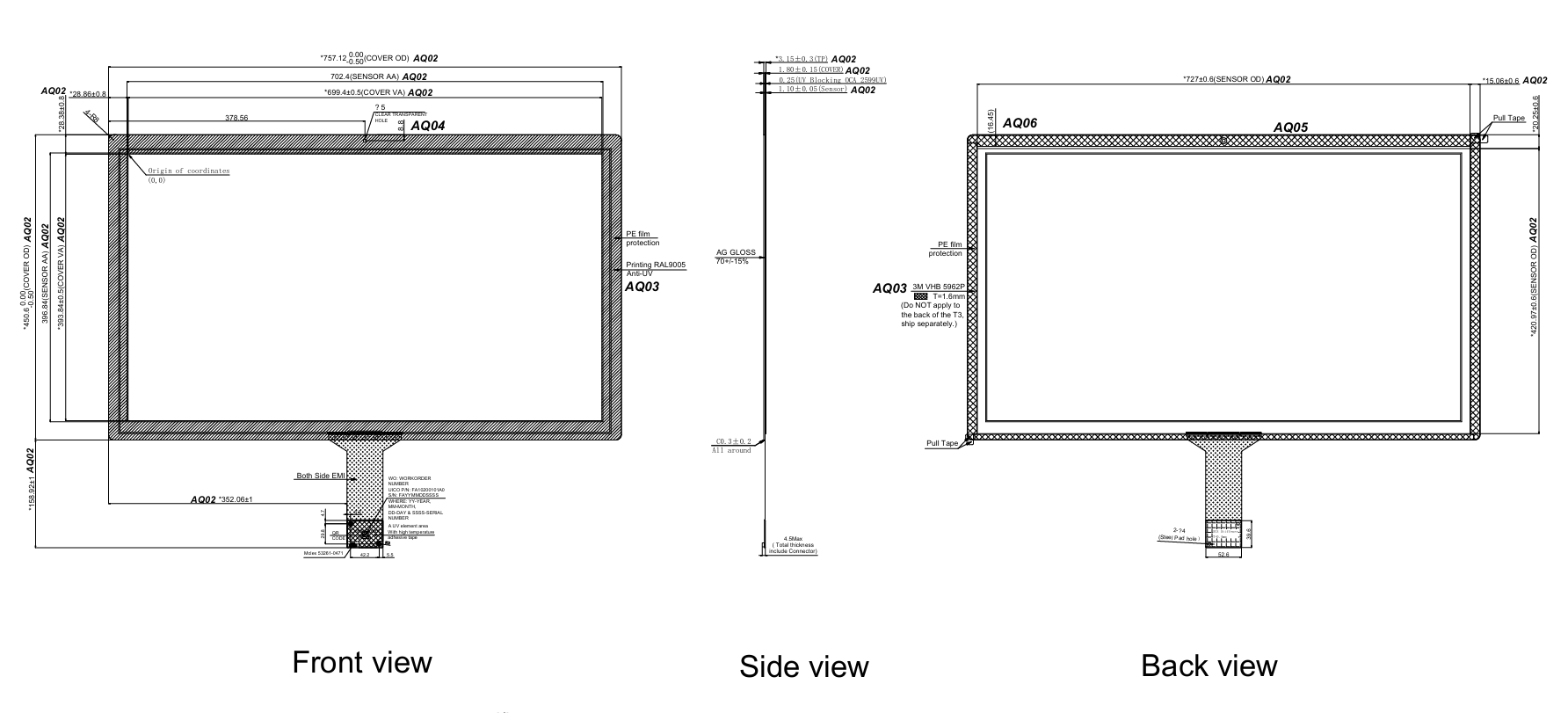

Dibujo

Presupuesto

Panel táctil de amplia temperatura para terminal de control exterior en climas fríos

Antecedentes del proyecto

Un integrador de sistemas del norte de Europa estaba desarrollando un terminal de control exterior de 31,5 pulgadas instalado en zonas industriales semiexpuestas..

El sistema debía funcionar durante todo el año, incluidas las temperaturas invernales que caían por debajo de los -30°C. El módulo de pantalla ya había pasado la validación de baja temperatura, pero la interfaz táctil falló repetidamente durante la prueba de arranque en frío.

El verdadero problema no fue la pantalla, sino la capa táctil

Durante las pruebas ambientales, el cliente experimentó:

• Retraso en la respuesta táctil durante el arranque en frío

• Inestabilidad multitáctil por debajo de -20°C

• Áreas ocasionales que no responden después de una exposición prolongada a bajas temperaturas.

• Interrupción de la comunicación del controlador durante el arranque

El problema no fue el brillo ni la congelación de la pantalla LCD. Fue la electrónica del panel táctil y el comportamiento de los sensores en condiciones de frío extremo..

La mayoría de estándar los paneles táctiles industriales solo tienen una clasificación de -20°C a +70°C.
Por debajo de -20 °C, la estabilidad de la señal del sensor, el comportamiento del CI del controlador y las diferencias en la expansión del material comienzan a afectar el rendimiento.

Por qué FN3150P003A lo resolvió

Capacidad operativa real a -40 °C

FN3150P003A está diseñado como un panel táctil de temperatura amplia que admite operaciones de -40 °C a +70 °C.

Esto aseguró:

• Rendimiento fiable de arranque en frío

• Respuesta táctil estable durante el funcionamiento continuo bajo cero

• No hay errores de comunicación del controlador durante el arranque

Estabilidad de gran formato (31,5")

Los paneles táctiles de gran tamaño son más sensibles al ruido de la señal y al estrés ambiental.
Con el controlador mXT2952TD y el diseño optimizado del sensor, el panel mantuvo una precisión táctil estable de 10 puntos en toda el área activa de 31,5 pulgadas.

Integración simplificada del sistema a través de USB

La interfaz USB permitió la conexión directa a la PC industrial sin placas de conversión adicionales, lo que redujo la complejidad de la integración y los posibles puntos de falla en la implementación en exteriores.

Resultado de la implementación

Después de la validación, el sistema logró:

• Arranque en frío exitoso a -35°C

• Rendimiento multitáctil estable en pruebas al aire libre en invierno

• Reducción del riesgo de fallas en el campo

• Tiempo de integración más corto debido a la interfaz estándar USB

El cliente pudo lanzar el terminal exterior sin rediseñar la arquitectura de la interfaz frontal.

Aplicaciones típicas en climas fríos

FN3150P003A es adecuado para:

• Terminales de control exteriores

• Estaciones de carga para vehículos eléctricos en regiones frías

• Interfaces del sistema de almacenamiento de energía.

• Paneles de operador para minería o equipos pesados

• Terminales de almacén sin calefacción

• Quioscos industriales instalados en ambientes semiexpuestos

Personalizaciones

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65"

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● Servicio de unión óptica personalizado

Acerca de FANNAL

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Certificados

Preguntas frecuentes

P1: ¿Qué diferencia a un panel táctil de temperatura amplia de un panel táctil industrial estándar?

Un panel táctil de temperatura amplia está diseñado específicamente para funcionar por debajo de -20 °C, normalmente hasta -40 °C.

La diferencia radica en la estabilidad del controlador, la calibración del sensor, el comportamiento del material bajo contracción térmica y el ajuste de la señal. Los paneles táctiles industriales estándar a menudo experimentan deriva de la señal, respuesta retardada o inestabilidad en el arranque en condiciones bajo cero.

P2: ¿Por qué fallan los paneles táctiles capacitivos a temperaturas muy bajas?

A bajas temperaturas, varios factores afectan la detección capacitiva:

• Cambios en las propiedades dieléctricas de los materiales.

• Respuesta más lenta de los componentes del controlador IC

• Mayor ruido de señal durante el arranque en frío

• Contracción mecánica que afecta la uniformidad del sensor.

Sin un ajuste y una validación adecuados, el rendimiento táctil capacitivo puede volverse inestable por debajo de -20 °C.

P3: ¿La temperatura de funcionamiento de -40 °C es la misma que la temperatura de almacenamiento?

No.

Una clasificación de funcionamiento de -40 °C significa que el panel táctil puede encenderse y funcionar normalmente a -40 °C , incluso durante el arranque en frío.

Muchos productos pueden indicar almacenamiento a -40 °C, pero solo admiten funcionamiento a -20 °C. Para instalaciones al aire libre o sin calefacción, la temperatura de funcionamiento es la especificación crítica.

P4: ¿Dónde se suele necesitar un panel táctil con una temperatura de -40 °C de ancho?

Normalmente se requiere un panel táctil de -40°C en:

• Terminales de control industrial al aire libre

• Estaciones de carga para vehículos eléctricos en regiones frías

• Sistemas de almacenamiento de energía

• Equipo de minería

• Infraestructura de transporte en climas del norte

• Almacenes sin calefacción o zonas industriales semiexpuestas

Estos entornos requieren un arranque en frío confiable y un funcionamiento continuo a baja temperatura.

P5: ¿El rendimiento a temperaturas amplias afecta la claridad óptica o la precisión táctil?

Un panel táctil de temperatura amplia diseñado correctamente debe mantener una precisión táctil constante en todo el rango operativo.

El rendimiento óptico (como la transmitancia o el tratamiento de la superficie) suele ser independiente de la temperatura nominal, pero la sintonización del controlador y el diseño del sensor deben garantizar la estabilidad de la señal en temperaturas extremas.
