What makes a G+G capacitive touch panel suitable for industrial automation?

G+G (Glass + Glass) panels are ideal for industrial automation because the dual-glass structure offers high structural rigidity, superior optical clarity, and resistance to chemical corrosion or thermal expansion in harsh factory environments.

How does anti-glare treatment improve outdoor touch screen usability?

Anti-glare (AG) treatment uses etched glass surfaces to diffuse incident light, reducing specular reflection. This ensures sunlight readability and prevents 'mirror effects' on kiosks and outdoor human-machine interfaces (HMI).

How do I integrate this touch panel with existing industrial displays?

Integration is achieved via the standard I2C (IIC) interface using the mXT1664T3 controller. As a manufacturer, we provide custom FPC tail designs and firmware tuning to ensure seamless communication with your host LCD or TPM system.

What are the advantages of chemically strengthened glass for industrial touch screens?

Chemically strengthened glass, such as sodalime treated in a potassium salt bath, offers significantly higher surface compression than standard glass. This results in 7H+ hardness, superior scratch resistance, and higher IK impact ratings.

Is it possible to customize the touch panel for specific industrial applications?

Yes. Customization options include bespoke dimensions, 10-point multi-touch tuning, specialized surface treatments (AG/AR/AF), and optical bonding services to meet the specific mechanical requirements of your industrial project.

Hogar » Productos » Pantallas táctiles capacitivas » Panel táctil capacitivo de 15' | Multitáctil de 10 puntos, antirreflejos

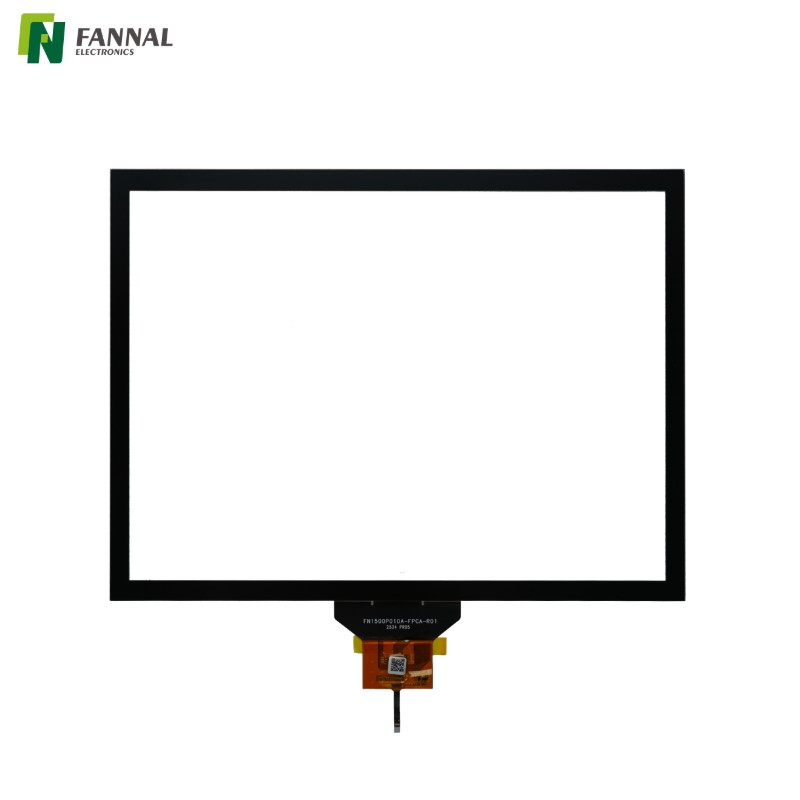

Panel táctil capacitivo de 15' | Multitáctil de 10 puntos, antirreflejos

Panel táctil capacitivo multitáctil G+G industrial de 15' y 10 puntos

Modelo:
FN1500P010A
Marca del producto:
FANNAL
Tamaño (pulgadas):
15
Cubierta OD (mm):
347,4 (alto) x 271,3 (v) x 3,95 (largo)
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
Interfaz TP:
IIC
TP VA (mm):
305,1(Alto) x 229,1(V)
Estructura:
G+G

Cantidad:
Estado de Disponibilidad:





Consulta Añadir a la cesta

Panel táctil capacitivo de 15'

Descripción del Producto

Dibujo y especificaciones

Estudio de caso industrial

Personalizaciones

Preguntas frecuentes

Como fabricante especializado de pantallas táctiles personalizadas , diseñamos nuestros paneles táctiles capacitivos G+G (vidrio + vidrio) de 15' para aplicaciones industriales, médicas y de exteriores exigentes. Con una precisión multitáctil de 10 puntos, alta transmitancia de luz y una superficie antideslumbrante, este panel ofrece una interacción receptiva incluso en entornos difíciles. Con una cubierta de vidrio reforzada químicamente y un sensor ITO, mantiene un funcionamiento confiable entre -20 °C y 70 °C, lo que proporciona un rendimiento duradero a largo plazo. para sistemas de misión crítica.

Características clave

Multitáctil de 10 puntos : toque suave y sensible para la entrada con el dedo, compatible con aplicaciones interactivas avanzadas.
Alta durabilidad : la dureza de la superficie 7H resiste rayones y el desgaste diario.
Superficie antideslumbrante : reduce los reflejos para una visibilidad clara en ambientes brillantes.
Materiales robustos : la cubierta de vidrio de 3,0 mm reforzada químicamente y el sensor ITO de 0,7 mm garantizan la confiabilidad.
Amplio rango de funcionamiento : funciona de manera consistente en temperaturas de -20 °C a 70 °C.
Cumplimiento industrial : certificación RoHS-2.0 para una implementación segura y ecológica.
Fácil integración : interfaz I2C (IIC) compatible con controladores estándar (mXT1664T3).

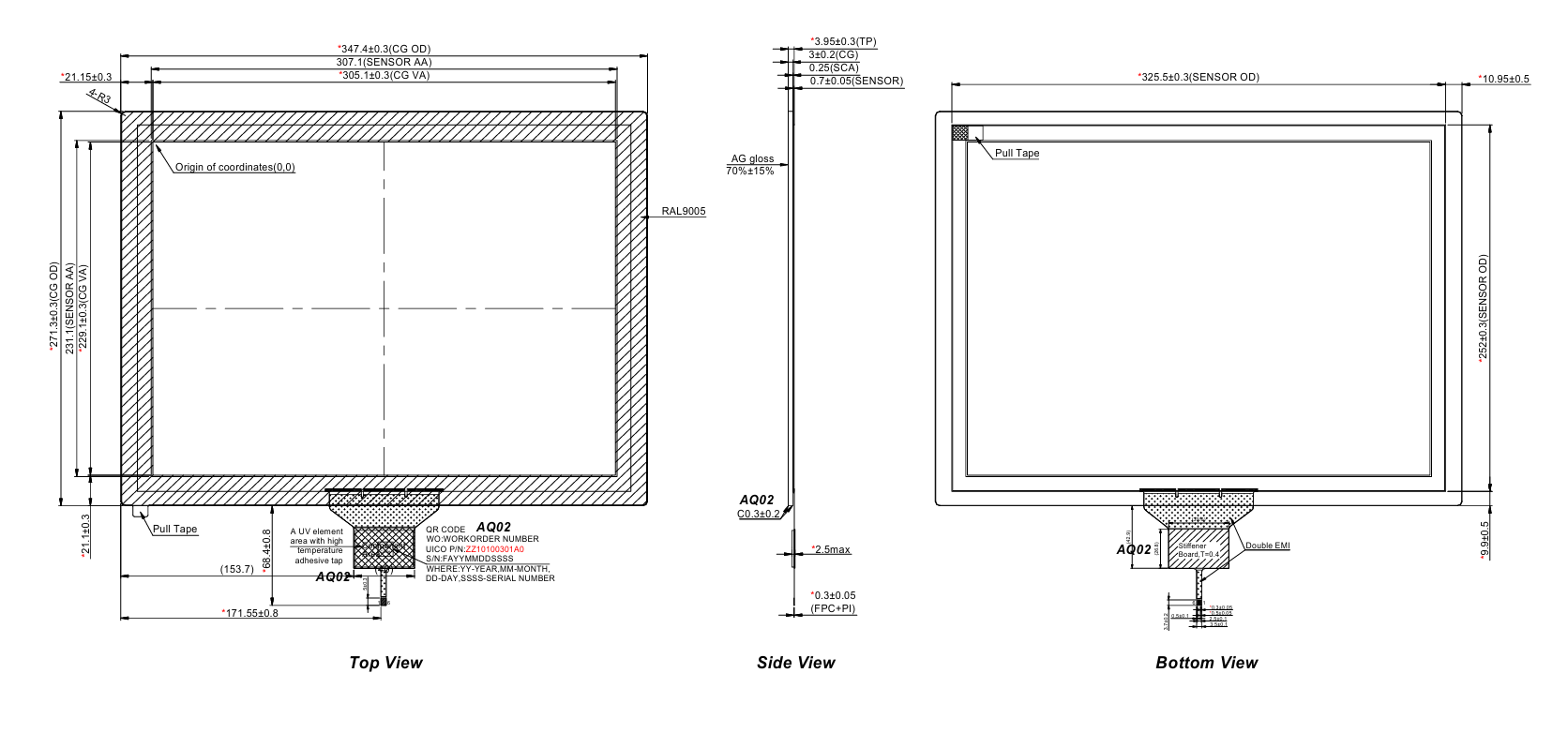

Dibujo de FN1500P010A

Especificaciones de FN1500P010A

Artículo	Especificación	Unidad / Observación
Estructura del producto	G+G (Vidrio + Vidrio)	—
Tamaño activo	15,0 (diagonal)	Pulgada
Dimensión de contorno	347,4 (alto) x 271,3 (v) x 3,95 (largo)	milímetros
Ver área	305,1(Alto) x 229,1(V)	milímetros
Controlador táctil (IC)	mXT1664T3	—
Interfaz táctil	CII (I2C)	—
Número de puntos de contacto	10 puntos	Dedo (desecación)
Transmitancia	82% mín.	—
Dureza superficial	≥ 7H	carga de 750 g
Tratamiento superficial	AG (antirreflejo)	—
Material de la cubierta/grosor	Cal sodalida reforzada químicamente	3,0 mm
Material del sensor/grosor	Vidrio ITO	0,7 mm
Temperatura de funcionamiento	-20 ~ +70	°C
Temperatura de almacenamiento	-30 ~ +80	°C
Cumplimiento ambiental	RoHS-2.0	—

Consola de control de automatización industrial

Desafío:
Las consolas de control industriales a menudo funcionan en entornos hostiles con altas temperaturas, polvo e interacción frecuente del operador. Los paneles táctiles estándar pueden fallar, perder capacidad de respuesta o desgastarse rápidamente, provocando tiempos de inactividad y problemas de mantenimiento.

Nuestra solución:
Como fabricante de pantallas táctiles personalizadas, diseñamos un panel táctil capacitivo G+G de 15' con multitáctil de 10 puntos para un funcionamiento preciso. El vidrio reforzado químicamente y la superficie AG (antirreflejo) garantizan resistencia a los rayones y una visibilidad clara bajo una iluminación brillante de la fábrica. El panel está diseñado para soportar -20 °C a 70 °C, manteniendo un rendimiento táctil constante incluso en condiciones exigentes.

Resultados:

Funcionamiento fiable y a largo plazo sin fallos táctiles.
Mayor eficiencia del operador y menores costos de mantenimiento.
Solución totalmente integrada y adaptada al entorno industrial del cliente.

Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65"

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua , táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

Servicio de unión óptica personalizado

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6"	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32"	Excelente para alto contraste y durabilidad
Silicona	Hasta 32"	Ideal para aplicaciones industriales robustas y de gran tamaño

Preguntas frecuentes

1. ¿Qué hace que un panel táctil capacitivo G+G sea adecuado para la automatización industrial?

Los paneles G+G ofrecen alta durabilidad, multitáctil preciso y resistencia a condiciones adversas. Ideal para consolas de fábrica y sistemas HMI.

2. ¿Cómo mejora el tratamiento antideslumbrante la usabilidad de la pantalla táctil en exteriores?

El revestimiento AG reduce los reflejos y mejora la visibilidad bajo la luz solar. Garantiza un funcionamiento táctil preciso para quioscos y terminales exteriores.

3. ¿Cómo integro este panel táctil con pantallas industriales existentes?

Admite interfaz I2C estándar y controlador mXT1664T3. Los servicios de integración personalizados pueden adaptarlo a su sistema LCD o TPM.

4. ¿Cuáles son las ventajas del vidrio reforzado químicamente para pantallas táctiles industriales?

El vidrio reforzado químicamente, como la cal sodada tratada en un baño de sal de potasio, ofrece una compresión superficial significativamente mayor que el vidrio estándar. Esto da como resultado una dureza 7H+, una resistencia superior al rayado y clasificaciones de impacto IK más altas.

5. ¿Es posible personalizar el panel táctil para aplicaciones industriales específicas?

Sí. Las opciones de personalización incluyen dimensiones personalizadas, ajuste multitáctil de 10 puntos, tratamientos de superficie especializados (AG/AR/AF) y servicios de unión óptica para cumplir con los requisitos mecánicos específicos de su proyecto industrial.
