Panel táctil de 11,6' con interfaz I²C táctil con guantes y compatible con agua

Aplicación: interfaz táctil industrial en entornos hostiles

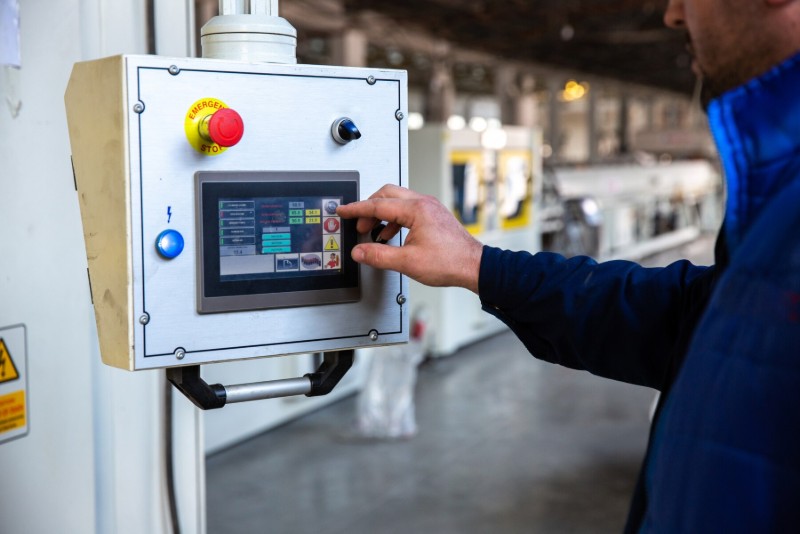

En entornos industriales, como paneles de control exteriores , , equipos médicos y terminales de fábrica, las interfaces táctiles a menudo necesitan funcionar en condiciones difíciles. Los operadores pueden usar guantes, puede haber humedad en la superficie y el ruido eléctrico del equipo circundante puede interferir con el desempeño táctil.

En un proyecto de control industrial , el cliente necesitaba una interfaz táctil confiable para un dispositivo utilizado en condiciones semi-exteriores. Los paneles táctiles estándar mostraron una respuesta inestable cuando los usuarios usaban guantes de trabajo y se producían entradas accidentales cuando había gotas de agua en la superficie.

FANNAL proporcionó un panel táctil capacitivo de 11,6' con ajuste optimizado del controlador , lo que permite una respuesta táctil estable con guantes y un rechazo mejorado de entradas no deseadas causadas por el agua.

El panel se integró a través de una interfaz I²C , lo que permite una conexión sencilla con el sistema de control integrado del cliente, manteniendo al mismo tiempo un rendimiento multitáctil constante.

Como resultado, el cliente logró:

• Interacción táctil confiable con guantes

• Reducción del falso contacto causado por el agua o la humedad.

• Rendimiento estable en entornos industriales eléctricamente ruidosos

Esta solución es adecuada para sistemas de control industrial, terminales exteriores e interfaces de equipos , donde la precisión táctil y la confiabilidad son fundamentales para el funcionamiento diario.

Panel táctil capacitivo industrial personalizado

Para satisfacer diversas necesidades de integración en aplicaciones industriales y semi-exteriores, FANNAL ofrece amplias opciones de personalización para este panel táctil de 11,6", lo que garantiza compatibilidad, durabilidad y rendimiento optimizado.

Sensor táctil personalizado

• Tamaños disponibles: hasta 65'

• Opciones de estructura: G+G, G+F+F para aplicaciones industriales y automotrices

• Funciones táctiles: multitáctil, táctil con guante, operación resistente al agua, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

  • Industrial: –20°C ~ +70°C

  • Automotriz: –30°C ~ +85°C

Controlador táctil (IC)

• Ajuste interno del firmware: optimizado para el contacto con guantes y el rechazo del agua

• Socios de circuitos integrados de confianza: Microchip, EETI, ILITEK, GOODiX, FocalTech, Cypress

• Alta confiabilidad: diseño antiinterferencias y estabilidad a largo plazo

• Diseño EMC: Ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI.

Lente de cubierta

• Opciones de materiales: Vidrio (0,55–10 mm), PMMA (0,5–3,0 mm), PC (0,1–1,0 mm)

• Opciones de diseño personalizado: mecanizado CNC, doblado en caliente, conformación 2.5D/3D, impresión cerámica, integración de PMMA

• Tratamientos de superficie: AG / AR / AF, recubrimientos antimicrobianos o antiexplosivos opcionales

Unión óptica (opcional)

Interfaz e integración

• Opciones de interfaz: I²C (estándar), o se puede adaptar a USB/SPI para compatibilidad del sistema

• Personalización de FPC y conectores: definiciones personalizadas de forma, longitud y pines para una integración perfecta

• Soporte a nivel de sistema: blindaje EMI y optimización de señal para un rendimiento multitáctil estable

Acerca de FANNAL

Fundada en 2011, FANNAL es un especialista en soluciones de pantalla táctil personalizadas , que ofrece productos de alta calidad y soporte de ingeniería en todo el mundo. Diseñamos y fabricamos pantallas LCD personalizadas, pantallas táctiles PCAP y soluciones de unión óptica internas , para aplicaciones industriales, automotrices, exteriores, médicas y otras aplicaciones exigentes.

Nuestras fortalezas de ingeniería

• Capacidad interna de extremo a extremo: desde paneles de visualización y sensores táctiles hasta sistemas de retroiluminación, placas de controlador y unión óptica, FANNAL gestiona cada etapa internamente para garantizar la confiabilidad a nivel del sistema..

• Experiencia en personalización: ofrecemos soluciones personalizadas para el tamaño del panel, la interfaz, el rendimiento táctil, la lente de cobertura, la unión óptica y el firmware , lo que permite una integración perfecta en diversas aplicaciones.

• Confiabilidad industrial y automotriz: nuestros productos están diseñados para resistir fluctuaciones de temperatura, humedad, polvo y tensión mecánica , lo que garantiza un rendimiento constante en entornos hostiles.

• Socios y estándares de confianza: las colaboraciones con los principales fabricantes de paneles y proveedores de circuitos integrados garantizan un suministro estable y tecnología de vanguardia. FANNAL cuenta con las certificaciones ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949 , y nuestros productos cumplen con REACH y RoHS..

Por qué los clientes eligen FANNAL

• Solución integral: proceso interno completo que cubre diseño, creación de prototipos y producción en volumen.

• Respaldado financiero por SECO: garantizar la estabilidad y el crecimiento a largo plazo

• Soporte global: oficinas locales en Italia, Alemania, Francia, España, India, Japón, Singapur y más, que brindan asistencia técnica y de ingeniería oportuna.

• Fiabilidad impulsada por la ingeniería: centrada en la estabilidad a largo plazo y soluciones de alto rendimiento, ayudando a los clientes a diferenciar sus productos a nivel mundial.

FANNAL combina ingeniería avanzada, personalización total y confiabilidad de nivel industrial para ayudar a los ingenieros y diseñadores de productos a llevar al mercado soluciones de pantalla táctil innovadoras y de alto rendimiento.

Preguntas frecuentes: panel táctil capacitivo industrial de 11,6"

1. ¿Cómo puede este panel táctil mantener un rendimiento estable en funcionamiento húmedo o con guantes?

FANNAL proporciona ajuste del controlador y optimización del firmware para mantener una detección táctil precisa incluso cuando los operadores usan guantes o hay agua en la superficie. El filtrado de señal y el diseño antiinterferencias garantizan un rendimiento constante en condiciones difíciles.

2. ¿Qué soporte está disponible durante la integración del sistema?

FANNAL ofrece asistencia de ingeniería para pruebas de prototipos, verificación de interfaces y orientación de integración para reducir el riesgo durante el desarrollo y garantizar una conexión fluida con sus sistemas integrados.

3. ¿Se puede modificar el diseño del panel táctil para gabinetes personalizados?

Sí. La integración mecánica se puede personalizar, incluidas las dimensiones generales, la estructura de montaje y el enrutamiento FPC , para que coincida con los requisitos de instalación y gabinete de su producto.

4. ¿Cómo se garantiza la confiabilidad a largo plazo en entornos industriales?

El panel está diseñado para soportar variaciones de temperatura, humedad, polvo y vibraciones , con consideraciones EMC/EMI en el diseño. FANNAL admite la validación del rendimiento a largo plazo y puede proporcionar orientación sobre pruebas de mantenimiento y durabilidad.
