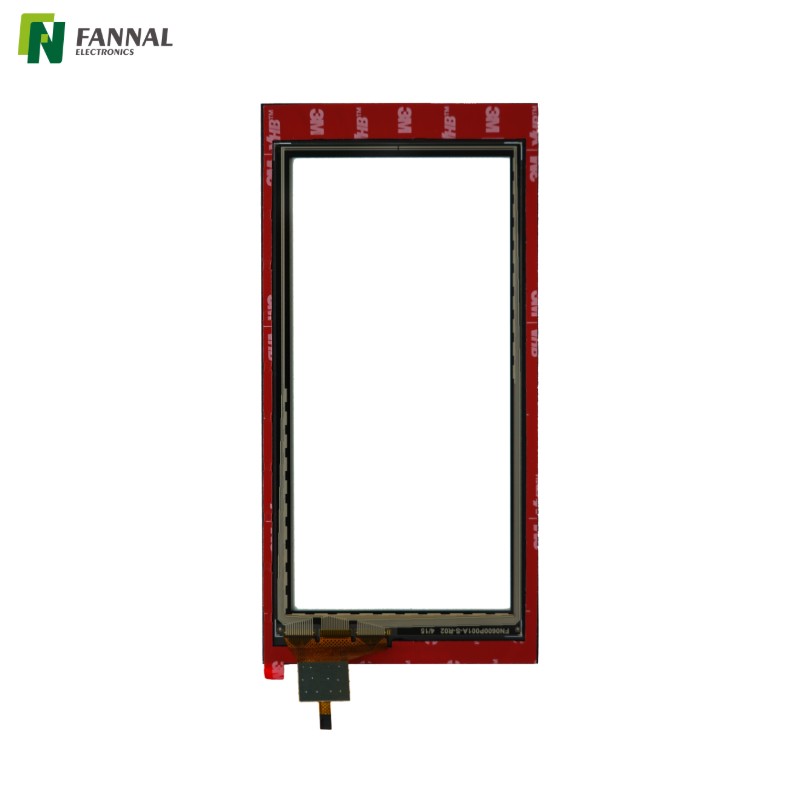

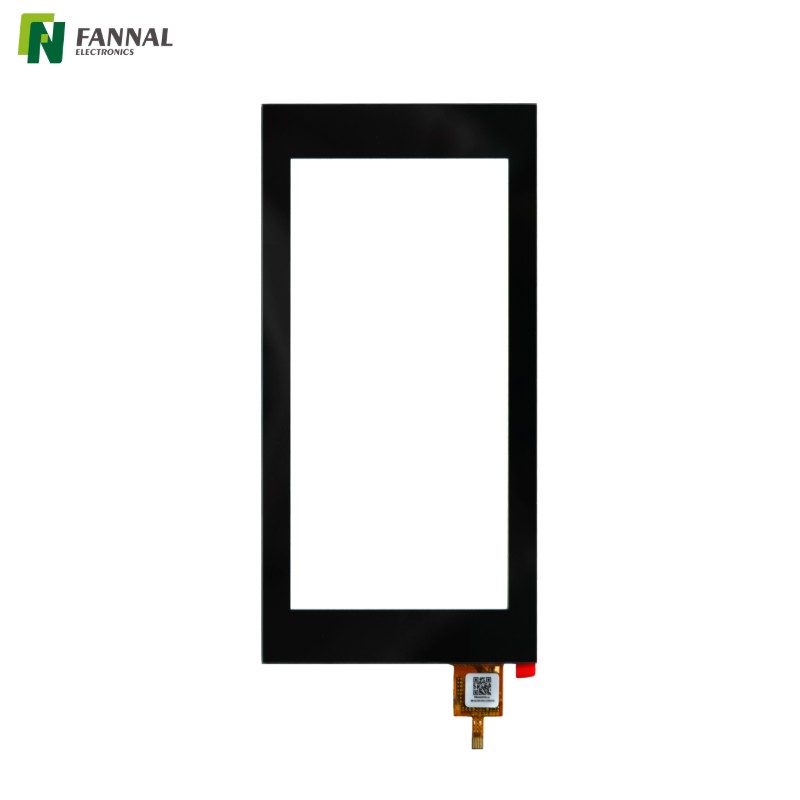

Panel táctil capacitivo industrial de 6,0' con interfaz I²C

Aplicaciones

Equipos industriales y de campo

Este resistente panel táctil es ideal para dispositivos industriales portátiles y equipos de campo portátiles. Su amplio rango de temperatura de funcionamiento y su tolerancia a la humedad lo hacen ideal para terminales de fábrica, dispositivos portátiles de gestión de inventario y dispositivos de inspección en exteriores que deben funcionar de manera confiable en entornos hostiles.

Dispositivos médicos y sanitarios

La superficie táctil sensible de 5 puntos y la superficie duradera del panel satisfacen las demandas de los equipos médicos portátiles. Puede integrarse en dispositivos de monitorización de pacientes, herramientas de diagnóstico móviles y terminales sanitarios portátiles donde la higiene, la fiabilidad y la facilidad de limpieza son esenciales.

Electrónica portátil y de consumo

Con su perfil delgado de 3,9 mm y su excelente transmitancia óptica, este panel táctil se adapta naturalmente a dispositivos de consumo compactos. Es adecuado para sistemas de navegación portátiles, lectores electrónicos, dispositivos portátiles para juegos y otros dispositivos electrónicos personales donde la experiencia del usuario y la claridad visual son importantes.

Automoción y transporte

Las capacidades de temperatura extendidas y la construcción robusta respaldan el uso en pantallas montadas en vehículos, terminales de gestión de flotas y sistemas de emisión de billetes de transporte. Mantiene un rendimiento táctil constante ya sea en condiciones de congelación o ambientes calurosos de verano.

Quioscos minoristas y de servicios

Este panel permite soluciones interactivas de autoservicio para entornos minoristas y hoteleros. Desde terminales POS compactos hasta quioscos de información y sistemas de pedidos, su capacidad multitáctil admite interacciones atractivas con los clientes, mientras que la superficie duradera resiste el uso diario intenso.

Automotor	Sistemas de pago	Transporte	Bicicleta electrónica
Exterior	Paneles industriales	Equipo médico	Equipo de gimnasia
Planta de ingeniería	Moto	Máquina expendedora	Solicitud de inicio

Personalización: opciones basadas en ingeniería

FANNAL proporciona una amplia personalización para satisfacer los requisitos de integración industrial y automotriz.

Sensor táctil

• Tamaños hasta 65' , estructuras G+G o G+F+F

• Admite multitáctil, tacto con guante, resistente al agua, rechazo de gestos y palma

• Grado industrial: –20°C ~ +70°C; Grado automotriz: –30°C ~ +85°C

Controlador táctil (IC)

• Ajuste y optimización del firmware interno

• Socios de circuitos integrados de confianza: Microchip, EETI, ILITEK, FocalTech, GOODiX, Cypress

• Alta confiabilidad , antiinterferencias, diseño EMC

Lente de cubierta

• Materiales: Vidrio (0,55–10 mm), PMMA (0,5–3,0 mm), PC (0,1–1,0 mm)

• Opciones de diseño: conformado CNC, doblado en caliente, vidrio 2.5D/3D, impresión cerámica

• Tratamientos superficiales: AG/AR/AF , antimicrobiano, antiexplosión.

Unión óptica

Interfaz y mecánica

• Forma, longitud y definiciones de pines del FPC/conector personalizados

• Blindaje EMI y transmisión de señal optimizada.

• Admite múltiples conversiones de señal: SPI, MCU, RGB, MIPI, LVDS, eDP

Acerca de FANNAL

Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles.

Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica

Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno.

Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización.

Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda.

Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS.

Certificados

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre mXT336U y otros controladores táctiles capacitivos para aplicaciones industriales?

El Atmel mXT336U ofrece una supresión de ruido y una autocalibración superiores en comparación con los controladores genéricos. Admite multitáctil de 5 puntos con reconocimiento de gestos dedicado, lo que reduce la carga de procesamiento de la MCU del host. Para implementaciones industriales, esto significa un funcionamiento estable cerca de unidades VFD y dispositivos electrónicos de potencia donde la interferencia eléctrica es común, a diferencia de los controladores básicos que requieren blindaje adicional.

P2: ¿Puede este panel táctil de 6,0 pulgadas funcionar de manera confiable en ambientes exteriores con temperaturas extremas?

Sí, el rango operativo de -20 °C a +70 °C admite el uso industrial en exteriores, aunque la exposición directa a la luz solar requiere una mejora adicional del brillo o una unión óptica. La clasificación de almacenamiento de -30 °C a +80 °C garantiza la supervivencia durante el envío y las paradas estacionales. Para un funcionamiento continuo en exteriores, considere agregar un revestimiento antirreflectante y una capa resistente a los rayos UV como protección secundaria.

P3: ¿Por qué este panel utiliza I2C en lugar de USB para la comunicación táctil?

I2C en la dirección 0x41 proporciona una latencia determinista esencial para los sistemas HMI industriales en tiempo real, mientras que USB introduce retrasos de sondeo variables. I2C también simplifica la integración con controladores basados ​​en ARM Cortex-M y RTOS sin complejidad de pila de host USB. La desventaja son tramos de cable más cortos: mantenga las trazas I2C por debajo de 30 cm o utilice amortiguación diferencial para distancias más largas.

P4: ¿Es suficiente la dureza superficial 7H para uso industrial pesado?

Dureza 7H (carga de 750 g) resiste rayones causados ​​por llaves, herramientas y partículas abrasivas que se encuentran en los pisos de fabricación. Sin embargo, no tiene clasificación de impacto: para entornos con escombros voladores o posibles colisiones, agregue una capa de vidrio templado o un protector de policarbonato. La superficie sin tratar también permite la personalización con revestimientos AG (antirreflejos) o AF (antihuellas) después de la compra.

P5: ¿Cómo afecta una transmitancia táctil del 82 % a la legibilidad de la pantalla en condiciones de mucha luz?

Una transmitancia mínima del 82 % mantiene una claridad de visualización aceptable para entornos industriales interiores y con sombra. En entornos con mucha luz ambiental (>10 000 lux), esto se convierte en un factor limitante: combínelo con pantallas con retroiluminación de >1000 cd/m² o especifique una unión óptica para reducir los reflejos internos. Para quioscos exteriores o tableros de vehículos, considere actualizar a paneles de >90 % de transmitancia con revestimiento AR.
