¿Por qué las pantallas táctiles tienen bordes negros?

Mucha gente nota el borde negro alrededor de una pantalla táctil y hace la misma pregunta:

¿Se puede quitar? ¿La pantalla puede ser totalmente transparente o de borde a borde?

A primera vista, el borde negro puede parecer un elemento cosmético. En realidad, cumple varias funciones estructurales, ópticas y de ensamblaje importantes. En muchos dispositivos industriales, médicos e integrados, eliminar el borde negro puede crear defectos visibles, reducir la calidad de la integración o aumentar la complejidad de fabricación.

Este artículo explica por qué los bordes negros se utilizan habitualmente en las pantallas táctiles y cómo se pueden personalizar para diferentes proyectos.

¿Qué es el borde negro en una pantalla táctil?

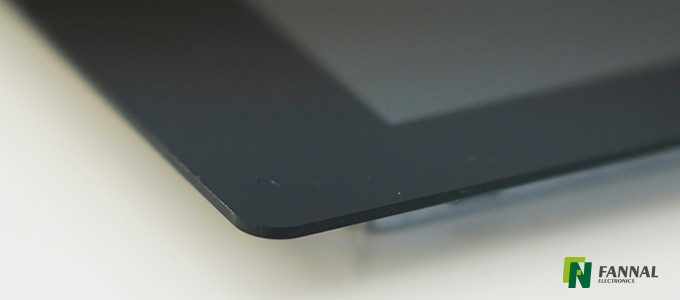

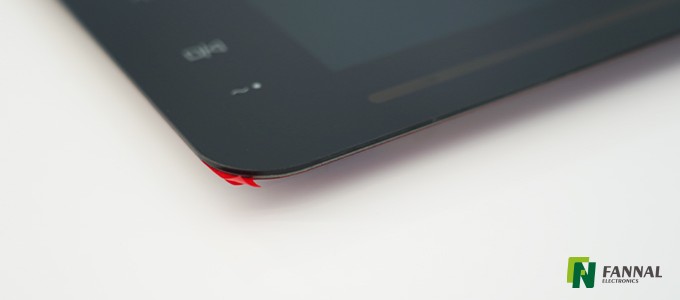

El borde negro suele ser una capa opaca impresa aplicada al cubreobjetos o a la superficie del panel táctil. Rodea el área de visualización activa y oculta las zonas que no se pueden ver debajo.

Dependiendo de la estructura también se le puede llamar:

• máscara negra

• Borde de impresión de seda

• Impresión de bisel negro

• Área de oscurecimiento de vidrio

• Capa de tinta de borde decorativo

Se utiliza comúnmente en:

• Pantallas táctiles capacitivas

• Módulos LCD TFT

• Pantallas unidas ópticamente

1. Oculta estructuras internas

Fuera del área de visualización activa, un módulo de visualización contiene múltiples componentes funcionales que no son visualmente atractivos, como por ejemplo:

• Conexiones de cola FPC

• Área de unión del controlador IC

• Líneas de enrutamiento de sensores ITO

• Márgenes adhesivos

• Zonas de alineación mecánica

Sin un borde negro, estos elementos pueden ser visibles a través del cristal frontal, haciendo que el producto parezca inacabado.

El borde crea un marco visual limpio y al mismo tiempo permite a los ingenieros suficiente espacio para el diseño eléctrico y estructural.

2. Ayuda a reducir las fugas de luz en los bordes

Las pantallas LCD dependen de sistemas de retroiluminación y las zonas de los bordes suelen ser las zonas más difíciles de controlar perfectamente.

Sin enmascaramiento de bordes, los usuarios pueden notar:

• Fugas de luz cerca de las esquinas

• Bordes brillantes

• Transiciones de luminancia desiguales

• Neblina blanca alrededor del marco.

Un borde negro absorbe la luz parásita y oculta estas inconsistencias en los bordes, lo que mejora la calidad general de la imagen percibida.

Esto es especialmente importante en:

• Pantallas de alto brillo

• LCD para exteriores

• Módulos de amplia temperatura

• Pantallas táctiles de gran tamaño

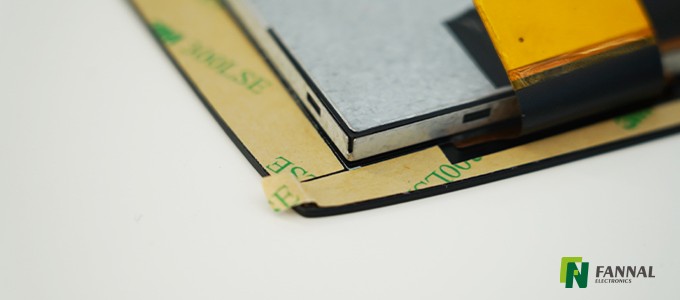

3. Cubre áreas de unión de adhesivos

Muchos productos industriales utilizan adhesivos para instalar pantallas táctiles en lugar de tornillos visibles.

Durante el montaje, puede haber:

• Zonas de cinta de doble cara

• Márgenes de vinculación OCA

• Rastros de pegamento

• Espacios mecánicos entre marco y vidrio.

El borde negro cubre estas áreas para que el producto final parezca más limpio e integrado.

Ésta es una de las razones más prácticas por las que los bordes negros siguen siendo comunes en los diseños comerciales.

4. Mejora la apariencia del diseño industrial

El borde también forma parte de la identidad visual frontal del producto.

Los bordes negros bien diseñados pueden ayudar a:

• Crear apariencia simétrica

• Estandarizar proporciones visuales entre modelos

• Combina los colores de la carcasa

• Mejore la apariencia premium

• Haga que la pantalla parezca más uniforme cuando esté apagada

Muchos clientes OEM especifican una tolerancia exacta del ancho del borde y la simetría del borde durante el desarrollo.

5. Puede incluir personalización funcional

Los bordes negros no son piezas estándar fijas. Se pueden personalizar según las necesidades del proyecto, que incluyen:

• Ancho del borde

• Formas redondeadas o irregulares

• Recortes de ventanas para sensores o cámaras.

• Áreas de logotipo transparentes

• Diferentes colores (negro, blanco, gris, personalizado)

• Tinta resistente a los rayos UV para uso en exteriores.

Para HMI personalizadas, el borde a menudo funciona junto con el diseño del sensor táctil, el diseño de la carcasa y los requisitos de unión óptica.

¿Se pueden eliminar completamente los bordes negros?

A veces sí, pero depende de la tecnología de visualización y de la estructura del producto.

Los diseños con bordes ultraestrechos o casi sin bordes pueden ser posibles cuando:

• Se rediseñó el enrutamiento interno

• La integración del controlador de pantalla está optimizada

• Las tolerancias de laminación son más estrictas.

• La vivienda puede ocultar algunas áreas inactivas

• Se utilizan estructuras de panel OLED o avanzadas.

Sin embargo, para muchos módulos industriales TFT LCD , un diseño frontal completamente sin bordes puede aumentar el costo y reducir el margen de fabricación.

¿Qué tan estrecho puede ser el borde de una pantalla táctil?

No existe una única respuesta universal.

El ancho del borde depende de:

• Tamaño del panel

• tecnología táctil

• Posición del controlador IC

• Dirección de salida del FPC

• Requisitos de resistencia del vidrio de cobertura

• Capacidad del proceso de unión

Para proyectos personalizados, los objetivos fronterizos generalmente se evalúan durante la etapa de diseño mecánico.

Soluciones personalizadas para bordes de pantalla táctil de FANNAL

En FANNAL, el diseño del borde negro se trata como parte del proceso completo de ingeniería de la pantalla táctil, no solo como un detalle cosmético.

Apoyamos soluciones personalizadas para:

• Pantallas de control industriales

• Paneles táctiles médicos

• Interfaces automotrices

• Sistemas exteriores legibles a la luz del sol

• Productos OEM integrados

Los servicios pueden incluir:

• Impresión de cubreobjetos personalizado

• Optimización de bordes para proyectos de bisel estrecho

• Integración de unión óptica

• Diseño de módulo completo táctil + TFT

• Revisión de ajuste mecánico con carcasa del cliente.

Si está desarrollando un nuevo producto y necesita un mejor equilibrio entre apariencia, confiabilidad y capacidad de fabricación, FANNAL puede ayudarlo a evaluar la solución de borde adecuada.

Preguntas frecuentes

¿Por qué la mayoría de las pantallas táctiles tienen los bordes negros?

Porque el borde negro oculta circuitos, zonas de unión y áreas inactivas al tiempo que mejora la apariencia de los bordes.

¿El borde negro reduce el tamaño de la pantalla?

No. Normalmente cubre áreas no activas fuera de la región de visualización visible.

¿Se pueden hacer los bordes negros en blanco o en otros colores?

Sí. Los bordes impresos personalizados pueden utilizar blanco, gris u otros colores según las necesidades del proyecto.

¿Son más caras las pantallas táctiles de bisel estrecho?

Muchas veces sí. Los bordes estrechos normalmente requieren tolerancias más estrictas, enrutamientos más complejos y un control de ensamblaje más estricto.

¿El borde negro es parte de la pantalla LCD o del cristal de cobertura?

Por lo general, está impreso en la cubierta de cristal o en la capa del panel táctil, no en la pantalla LCD en sí.

¿Es mejor el diseño sin bordes?

No siempre. Puede parecer moderno, pero los productos industriales a menudo priorizan la durabilidad, el control de costos y la confiabilidad del ensamblaje.
