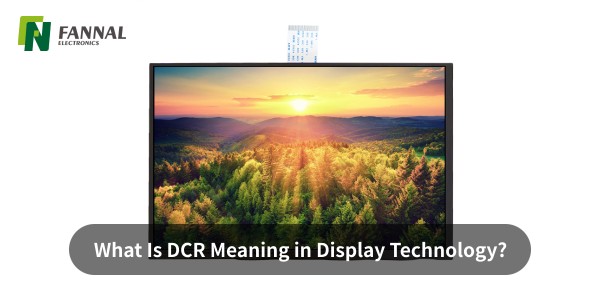

¿Qué significa DCR en las pantallas?

Al evaluar un monitor o módulo LCD, muchos compradores ven el término DCR en las especificaciones pero no están seguros de lo que realmente significa. En ingeniería de visualización, DCR suele significar relación de contraste dinámico , una función que ajusta automáticamente el brillo de la retroiluminación o el procesamiento de imágenes para crear un rango de contraste percibido más amplio.

Para los monitores de consumidores, el DCR se utiliza a menudo como métrica de marketing. Sin embargo, en el caso de las pantallas industriales, los ingenieros deben comprender cómo la DCR afecta la legibilidad, la estabilidad, los sistemas de cámaras, las interfaces HMI y el rendimiento a largo plazo.

¿Qué significa DCR en un monitor?

DCR significa relación de contraste dinámico. Describe cómo un monitor cambia el brillo durante el funcionamiento para hacer que las escenas oscuras parezcan más oscuras y las escenas brillantes parezcan más brillantes.
A diferencia de la relación de contraste estático, DCR no es una característica fija del panel, sino una función de control activo.

En la práctica, el monitor detecta el contenido de la imagen:

• Pantalla oscura → reduce la intensidad de la retroiluminación

• Pantalla brillante → aumenta la intensidad de la retroiluminación

• Escenas mixtas → se ajusta según la lógica del algoritmo

Esto crea un número de contraste anunciado más alto, como por ejemplo:

• Contraste estático 1000:1

• 1.000.000:1 DCR

Estos dos valores no se miden de la misma manera.

¿Qué es un monitor DCR?

Un monitor DCR es una pantalla que admite el control de la relación de contraste dinámico. Utiliza firmware y gestión de retroiluminación para optimizar dinámicamente el contraste de la imagen.
La mayoría de los monitores de oficina, pantallas de juegos y televisores pueden incluir DCR o funciones similares con diferentes nombres.

Los términos de marca comunes incluyen:

• Contraste dinámico

• Contraste adaptativo

• Contraste inteligente

• Megacontraste

• Contraste automático

En los módulos TFT industriales puede existir tecnología similar a través de:

• Atenuación de retroiluminación PWM

• Compensación de luz ambiental

• Atenuación local (sistemas avanzados)

• Circuitos integrados de mejora de imagen

¿Cómo funciona DCR dentro de un sistema de visualización?

DCR funciona analizando el brillo de la imagen y luego cambiando la luz de fondo o la respuesta gamma. No mejora físicamente la relación de contraste de la celda LCD en sí.
En cambio, manipula el contraste percibido.

Flujo de control típico

1. El controlador de cronometraje recibe datos de cuadro

2. Se calcula el nivel medio de imagen.

3. El firmware decide el objetivo de brillo

4. El controlador LED ajusta la corriente de retroiluminación

5. Se aplica corrección gamma opcional

Nota de ingeniería

Para equipos industriales, el DCR agresivo puede causar:

• bombeo de brillo

• Retraso en los cambios de luminancia.

• Exposición inconsistente de la cámara

• Distracción del operador en sistemas HMI

Es por eso que muchas pantallas industriales priorizan la luminancia estable sobre el contraste dinámico agresivo.

DCR frente a relación de contraste estático: ¿cuál es la diferencia?

La relación de contraste estático mide la capacidad nativa de blanco a negro del panel en un momento dado. DCR mide el cambio de contraste a lo largo del tiempo utilizando lógica de control.
El contraste estático es más útil para la evaluación de ingeniería.

Recomendación

Para sistemas integrados, priorice:

1. Relación de contraste estático

2. Brillo (liendres)

3. Ángulo de visión

4. Calidad de unión óptica

5. Tratamiento superficial

6. Vida útil de la retroiluminación

La DCR debe considerarse secundaria.

¿Es siempre mejor una DCR más alta?

No, un número DCR más alto no siempre significa una mejor visualización. Algunas pantallas anuncian proporciones de millones a uno que no reflejan la calidad real del panel nativo.
Es posible que el algoritmo simplemente atenúe la luz de fondo de manera más agresiva.

Por ejemplo:

• Panel A: contraste estático 1500:1 + DCR moderado

• Panel B: contraste estático 800:1 + reclamo DCR extremo

En muchas aplicaciones industriales reales, el Panel A funciona mejor.

Especialmente para:

• Dispositivos médicos

• Paneles HMI de fábrica

• Quioscos al aire libre

• Sistemas marinos

• Grupos de instrumentos

La coherencia importa más que los ratios de marketing.

¿Deberían las pantallas TFT industriales utilizar DCR?

DCR puede ayudar en entornos seleccionados, pero debe ajustarse cuidadosamente. No siempre es ideal para sistemas de visualización táctil industriales.
El uso depende del comportamiento de la aplicación.

Buenos casos de uso

• Terminales multimedia

• Señalización digital

• Paneles de casa inteligentes

• Sistemas de UI no críticos

Casos de uso de precaución

• Dispositivos de diagnóstico

• Sistemas de inspección por visión

• Paneles de control que requieren luminancia constante

• Sistemas con cámaras/sensores externos

Perspectiva del fabricante

Al integrar módulos TFT, a menudo recomendamos:

• Configuración DCR ON/OFF opcional

• Velocidad de respuesta ajustable

• Modo de bloqueo de brillo

• Cambio de perfil día/noche

Esto brinda flexibilidad a los clientes OEM.

¿DCR afecta las pantallas táctiles?

DCR no afecta directamente la sensación táctil, pero puede influir indirectamente en la experiencia del usuario. Si el brillo cambia con demasiada frecuencia, los usuarios pueden percibir parpadeos o una calidad de interfaz de usuario inestable.
En los sistemas táctiles capacitivos proyectados, la inconsistencia visual puede reducir la capacidad de respuesta percibida.

Para pantallas táctiles unidas, ajuste equilibrado entre:

• Frecuencia de retroiluminación PWM

• Mostrar tiempo de actualización

• Blindaje CEM

• Filtrado de ruido del controlador táctil

es más importante que perseguir grandes números de DCR.

¿Qué especificaciones son más importantes que la DCR para los compradores?

Para las adquisiciones B2B, muchas especificaciones son más importantes que DCR. Concéntrese primero en la confiabilidad operativa real.

Lista de verificación de prioridades

• Relación de contraste estático

• Brillo (cd/m²)

• IPS/ángulo de visión

• Temperatura de funcionamiento

• Durabilidad táctil

• Unión óptica

• Interfaz (HDMI/LVDS/MIPI/RGB/eDP)

• Vida útil de la retroiluminación

• Rendimiento EMC

• Continuidad del suministro

DCR es útil sólo después de que se validen estos conceptos básicos.

¿Cómo deberían evaluar los compradores OEM las reclamaciones DCR?

Solicite condiciones de prueba reales antes de confiar en los números DCR. Las relaciones de contraste varían ampliamente según el método de medición.
Pregunte a los proveedores:

• ¿El valor es estático o dinámico?

• ¿Prueba en blanco y negro a pantalla completa o en tablero de ajedrez?

• ¿Se utiliza atenuación local?

• ¿Se puede desactivar DCR?

• ¿Velocidad de respuesta en milisegundos?

• ¿Algún parpadeo con bajo brillo?

Los proveedores confiables proporcionan datos transparentes en lugar de sólo índices generales.

Conclusión

DCR significa relación de contraste dinámico, una característica de software/hardware que cambia el brillo dinámicamente para mejorar el contraste percibido. Puede resultar útil en pantallas de consumo, pero para monitores industriales y módulos TFT, el contraste estático y la estabilidad del sistema suelen ser más importantes.

Si busca pantallas para equipos industriales, médicos, automotrices o para exteriores , trate la DCR como una característica secundaria, no como la principal métrica de decisión.

Preguntas frecuentes

¿Es DCR lo mismo que HDR?

No. DCR cambia el brillo dinámicamente para simular un contraste más fuerte, mientras que HDR requiere un rango de brillo, profundidad de color y estándares de señal más amplios, como HDR10. HDR es un ecosistema de imágenes completo; DCR es una función de mejora del contraste.

¿Puede DCR reducir la vida útil de la pantalla?

Potencialmente sí. Los ciclos frecuentes de alto brillo pueden aumentar el estrés térmico del LED con el tiempo si el diseño térmico es deficiente. Los controladores de retroiluminación de calidad minimizan este problema.

¿Por qué algunos monitores se ven mejor con DCR desactivado?

Porque DCR puede provocar cambios de brillo o inestabilidad gamma. Para trabajos de oficina, CAD o UI industrial, muchos usuarios prefieren un brillo fijo para mantener la coherencia.

¿El DCR es útil en exteriores?

A veces. DCR puede mejorar la visibilidad en escenas cambiantes, pero el alto brillo, el revestimiento antideslumbrante, la unión óptica y la legibilidad a la luz del sol suelen ser más importantes en exteriores.

¿Cuál es una relación de contraste realista para los paneles TFT industriales?

Muchos paneles IPS TFT varían entre 800:1 y 1500:1 de contraste estático. Las tecnologías premium pueden superar eso dependiendo del tamaño y el proveedor.
