FFC vs FPC: ¿Cuál debería utilizar para aplicaciones táctiles y de pantalla?

FFC (cable plano y flexible) es un cable laminado simple que se utiliza para la transmisión de señales básicas, mientras que FPC (circuito impreso flexible) es un circuito flexible que admite enrutamiento complejo, señales de alta velocidad e integración de componentes.

En breve:

• FFC = conexión

• FPC = circuito + capacidad de diseño

Esta distinción se vuelve crítica en los sistemas táctiles y de visualización modernos, donde la integridad de la señal, la confiabilidad y las limitaciones de espacio impactan directamente en el rendimiento.

Guía de decisión rápida (para ingenieros)

• Utilice FFC → conexiones estáticas simples y de bajo costo

• Utilice FPC → señales de alta velocidad, diseño compacto, alta confiabilidad

• Utilice FPC → sistemas de visualización industriales, médicos o exteriores

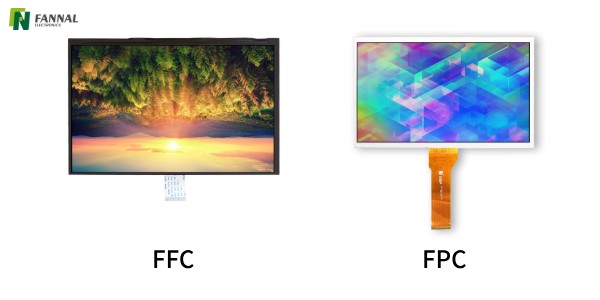

FFC vs FPC: diferencias estructurales y materiales

FPC es esencialmente una PCB flexible , no solo un cable. Puede diseñarse para satisfacer requisitos eléctricos y mecánicos específicos, mientras que FFC sigue siendo una solución de interconexión estandarizada.

Comparación de rendimiento: integridad de la señal, temperatura y confiabilidad

Integridad de la señal

FFC es adecuado para señales de baja frecuencia y conexiones simples. Carece de control de impedancia y capacidad de blindaje.

FPC, por otro lado, apoya:

• Diseño de impedancia controlada

• Interfaces de alta velocidad (RGB, LVDS, MIPI)

• Estrategias de puesta a tierra y blindaje EMI

Esto convierte a FPC en la opción preferida en los módulos de visualización modernos donde la estabilidad de la señal es fundamental.

Resistencia a la temperatura

• FFC (PET) : normalmente limitado a entornos moderados

• FPC (PI) : Soporta temperaturas más altas y ciclos térmicos.

Para aplicaciones industriales (por ejemplo, de -20 °C a 70 °C o más), el FPC ofrece una estabilidad significativamente mejor.

Fiabilidad mecánica

FPC funciona mejor en:

• Doblado repetido

• Vibración

• Estrés mecánico a largo plazo

FFC es más adecuado para instalaciones estáticas con mínimo movimiento.

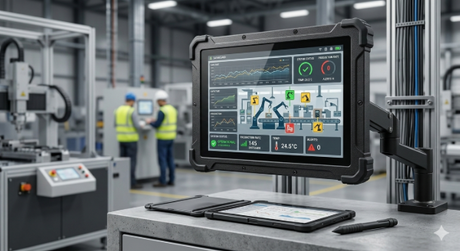

Por qué se prefiere el FPC en sistemas de visualización industriales y exteriores

En aplicaciones del mundo real, especialmente en entornos industriales, las interconexiones están expuestas a mucho más que solo requisitos eléctricos.

FPC se usa ampliamente en sistemas de visualización industriales porque admite:

1. Integración compacta

FPC permite diseños ajustados dentro de los módulos de visualización, especialmente cuando se integra:

• Paneles de visualización TFT

• Sensores táctiles

• Circuitos integrados de controlador

2. Alta confiabilidad en condiciones difíciles

Los entornos industriales suelen implicar:

• Fluctuaciones de temperatura

• Vibración mecánica

• Polvo e interferencias electromagnéticas.

El FPC se puede diseñar con capas de refuerzo, blindaje y alivio de tensión para garantizar una durabilidad a largo plazo.

3. Optimización a nivel del sistema

A diferencia de FFC, FPC se puede personalizar para:

• Optimización del enrutamiento de señales

• Posicionamiento del conector

• Integración con estructuras de unión óptica.

Esto es fundamental en pantallas exteriores de alto brillo y módulos de pantalla táctil totalmente integrados.

¿Cuándo debería elegir FFC en lugar de FPC?

FFC sigue siendo una opción válida en muchos escenarios, especialmente cuando:

• El diseño es simple y estandarizado.

• Los requisitos de velocidad de la señal son bajos.

• La sensibilidad al costo es alta.

• No se trata de flexión dinámica ni de entornos hostiles.

Los casos de uso típicos incluyen:

• Impresoras

• Conexiones internas de electrónica de consumo.

• Conexiones básicas de pantalla a placa

¿Qué pasa si eliges el equivocado?

Seleccionar la solución de interconexión incorrecta puede provocar problemas graves en el sistema:

• Degradación de la señal → salida de pantalla inestable o parpadeante

• Problemas EMI → interferencias que afectan el rendimiento del sistema

• Fallo mecánico → grietas o daños en el conector por vibración

• Inestabilidad térmica → falla en ambientes extremos

En los sistemas táctiles y de visualización, estos problemas suelen aparecer después de la implementación, lo que hace que su solución sea costosa.

FFC vs FPC en aplicaciones reales

¿Necesita ayuda para elegir entre FFC y FPC para su pantalla?

Elegir entre FFC y FPC no es sólo una decisión sobre los componentes: afecta directamente el rendimiento y la confiabilidad de todo su sistema.

En muchas aplicaciones industriales e integradas, el FPC no sólo es el preferido, sino que también es obligatorio.

Si tu proyecto involucra:

• Integración de pantalla táctil

• Módulos TFT de alto brillo

• Operación en ambientes hostiles

• Restricciones mecánicas personalizadas

Un diseño FPC personalizado suele ser la solución más fiable.

En FANNAL, ofrecemos:

• Diseño y optimización de FPC personalizados

• Soluciones de pantalla táctil integradas

• Unión óptica e integración a nivel de sistema.

Si no está seguro de qué solución se adapta a su proyecto, nuestro equipo de ingeniería puede ayudarlo a evaluar sus requisitos y recomendarle el mejor enfoque.

Preguntas frecuentes

¿Puede FFC reemplazar a FPC en módulos de visualización?

No. FFC no puede admitir señales de alta velocidad ni enrutamiento complejo requerido en los sistemas táctiles y de visualización modernos.

¿Es FPC más confiable que FFC en ambientes hostiles?

Sí. El FPC proporciona una mejor resistencia a la temperatura, la vibración y el estrés mecánico a largo plazo.

¿Por qué se utilizan FPC en módulos de pantalla táctil?

FPC admite enrutamiento de paso fino, integración de IC y transmisión de señales de alta velocidad, lo que lo hace ideal para pantallas táctiles.

¿Son intercambiables los conectores FFC y FPC?

Pueden ser mecánicamente compatibles, pero las diferencias de rendimiento pueden afectar la integridad y confiabilidad de la señal.

¿Qué es más rentable: FFC o FPC?

FFC es más rentable para conexiones simples, mientras que FPC ofrece mejor valor en sistemas complejos y de alta confiabilidad.
