FN1730T007A
17.3
409,3*276,8*6,65
-0~+50
-20~+60
EDP
USB
G+G
410
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |

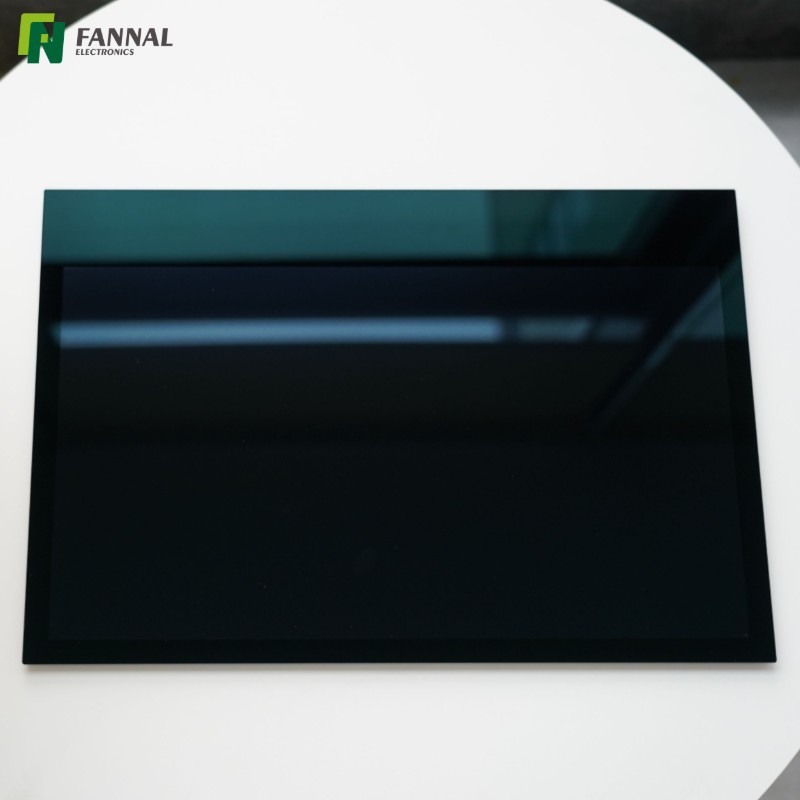

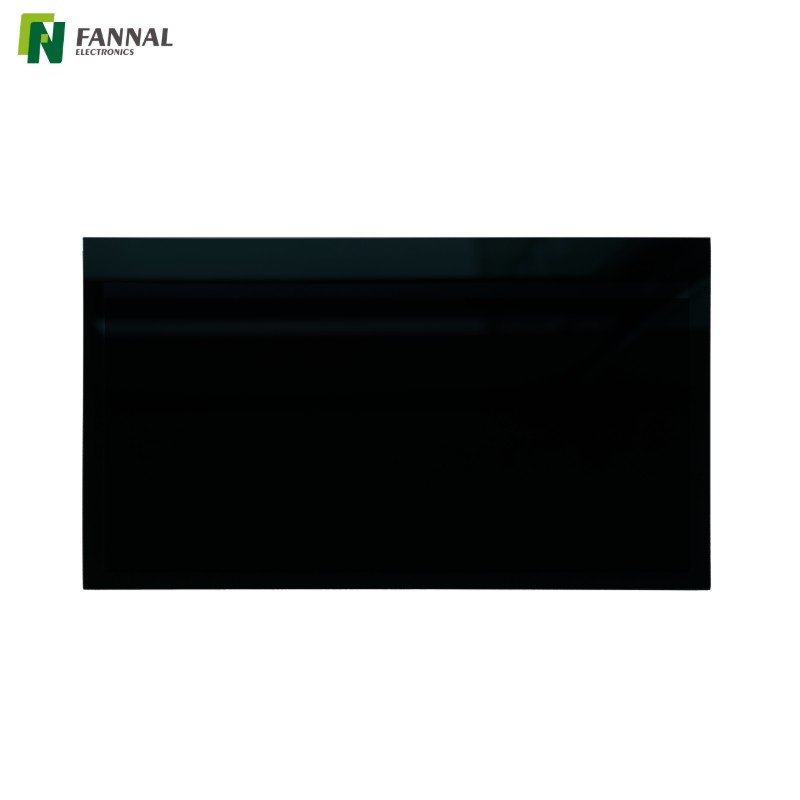

Esta pantalla táctil de 17,3 pulgadas está diseñada para sistemas integrados y basados en PC que requieren salida de alta resolución, enrutamiento de señal simplificado e interacción táctil confiable.
Con una resolución Full HD y una interfaz eDP , la pantalla se integra fácilmente con plataformas x86, computadoras de placa única y PC industriales comúnmente utilizadas en aplicaciones terminales y HMI modernas.
El toque capacitivo de 10 puntos basado en USB admite una interacción multitáctil intuitiva sin controladores adicionales, mientras que la estructura de unión óptica mejora la claridad visual y la estabilidad mecánica.
Combinada con una estructura de vidrio robusta y un rendimiento óptico consistente, esta pantalla es ideal para aplicaciones en interiores como quioscos, estaciones de trabajo industriales, terminales médicas y sistemas de control integrados.
Diseñado para una integración a largo plazo, el módulo proporciona una solución equilibrada para proyectos que priorizan la compatibilidad del sistema, un diseño mecánico limpio y un rendimiento confiable en entornos controlados.
Ventajas clave
Compatibilidad directa con plataformas de PC
eDP es compatible de forma nativa con la mayoría de las placas base x86, PC industriales y SBC modernos, lo que elimina la necesidad de placas de conversión de LVDS a eDP.
Cableado y ensamblaje simplificados
En comparación con el cableado LVDS de pares múltiples, eDP utiliza menos líneas de señal, lo que reduce la complejidad del cable y mejora la confiabilidad general del sistema.
Mejor soporte para pantallas de alta resolución
eDP maneja Full HD y resoluciones más altas de manera más eficiente, lo que lo hace muy adecuado para pantallas de gran formato e interfaces ricas en información.
Integridad de la señal mejorada
La transmisión basada en paquetes y la sincronización integrada ayudan a mantener una calidad de imagen estable en conexiones más largas en sistemas basados en PC.
Menor riesgo de integración para los diseñadores de sistemas
El uso de eDP se alinea con los estándares actuales de visualización de PC, lo que ayuda a reducir el tiempo de desarrollo y las preocupaciones de mantenimiento a largo plazo para proyectos integrados e industriales.
Elección de interfaz orientada al futuro
eDP se adopta ampliamente en las arquitecturas de visualización modernas y ofrece una mejor disponibilidad a largo plazo en comparación con las soluciones LVDS heredadas.
Dibujo
Presupuesto
Categoría | Artículo | Especificación |
Mostrar | Tamaño | 17,3 pulgadas |
Relación de resolución | 1920x1080 | |
Luminancia (TPM) | 410 tipo. 320 min. | |
Interfaz TFT | EDP | |
Controlador IC TFT | / | |
Fuente de alimentación de TFT | 3,3 V | |
Tocar | Estructura | G+G |
Interfaz táctil | USB | |
No. de toque | 10 | |
Dureza superficial | 7H mín. | |
Fuente de alimentación del tacto | 5,0 V | |
Construcción | Grosor de la lente de cubierta | 2,0 mm |
Grosor del sensor | 0,7 mm | |
Tipo de vinculación | Unión óptica | |
Material de unión | OCA | |
Transmitancia de luz | 85% mín. | |
Ambiente | Temperatura de funcionamiento | 0 ~ +50°C |
Temperatura de almacenamiento | -20 ~ +60°C | |
Requisitos ambientales | RoHS-2.0 |
Aplicaciones
Diseñado para PC industriales y terminales todo en uno donde la salida eDP nativa y la integración táctil USB simplifican el diseño del sistema. La gran pantalla de 17,3 pulgadas admite diseños complejos de HMI y operación de múltiples ventanas en salas de control y estaciones de trabajo de fábrica.
Muy adecuado para quioscos interiores, como terminales de información, sistemas de facturación y estaciones de servicio. La interfaz táctil de tamaño completo permite la interacción intuitiva del usuario, mientras que la unión óptica mejora la claridad visual y la durabilidad para el uso diario continuo.
Aplicable a carros médicos, terminales de diagnóstico e interfaces clínicas no críticas donde se requiere un rendimiento de pantalla estable y una interacción táctil receptiva en entornos interiores controlados.
Una opción práctica para sistemas de control integrados que utilizan plataformas x86 o SBC, que admite una integración limpia sin hardware de conversión de pantalla adicional.
Personalizaciones
• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)
• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.
• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.
• Diseño optimizado para una transmisión y rendimiento de imágenes estables.
• Tamaños disponibles: hasta 65"
• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices
• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma
• Temperatura de funcionamiento:
Grado industrial: –20°C ~ +70°C
Grado automotriz: –30°C ~ +85°
• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI
• Opciones de materiales:
Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión
Unión óptica | Rango de tamaño | Notas |
OCA | Hasta 15,6" | Dos líneas de producción totalmente automatizadas para fabricación de gran volumen |
LOCA/OCR | Hasta 32" | Excelente para alto contraste y durabilidad |
Silicona | Hasta 32" | Ideal para aplicaciones industriales robustas y de gran tamaño |
Preguntas frecuentes
P1. ¿A qué tipos de placas base se puede conectar esta pantalla?
Esta pantalla está diseñada para funcionar con placas base de PC, PC industriales y computadoras de placa única que proporcionan salida eDP nativa.
P2. ¿Se requiere una placa de conversión de señal?
No. Cuando el sistema host admite salida eDP, la pantalla se puede conectar directamente sin placas de conversión LVDS a eDP.
P3. ¿Cómo se integra la función táctil en el sistema?
El panel táctil capacitivo utiliza una interfaz USB estándar, lo que permite que la mayoría de los sistemas operativos lo reconozcan como un dispositivo HID sin controladores adicionales.
P4. ¿Es esta pantalla adecuada para una implementación industrial a largo plazo?
Sí. El módulo está diseñado para funcionamiento continuo en ambientes interiores y controlados, lo que lo hace adecuado para aplicaciones industriales y profesionales a largo plazo.
P5. ¿Se puede personalizar esta pantalla según los requisitos del proyecto?
Se pueden evaluar opciones de personalización como el tratamiento de la cubierta de vidrio, la adaptación mecánica y la configuración de cables para proyectos OEM y ODM.
