¿Qué es una pantalla Twisted Nematic (TN)?

Una pantalla Twisted Nematic (TN) es un tipo de tecnología LCD que utiliza la rotación controlada de moléculas de cristal líquido para modular la transmisión de luz. Es el modo LCD más simple y rentable ampliamente utilizado en sistemas de visualización industriales y de nivel básico.

Desde una perspectiva de fabricación, TN es la arquitectura LCD básica y ofrece la menor complejidad en estructura celular, requisitos de conducción y coste de material. Esto lo hace muy adecuado para aplicaciones de gran volumen, sensibles a los costos o centradas en funciones, como instrumentación, paneles de control industrial y HMI integradas.

¿Cómo funciona una pantalla TN?

Una pantalla TN funciona girando moléculas de cristal líquido 90° en ausencia de voltaje, permitiendo el paso de la luz polarizada; cuando se aplica voltaje, las moléculas se alinean verticalmente y bloquean la luz. Esto crea el contraste visible entre los estados brillantes y oscuros.

Estructura óptica central (vista a nivel de módulo)

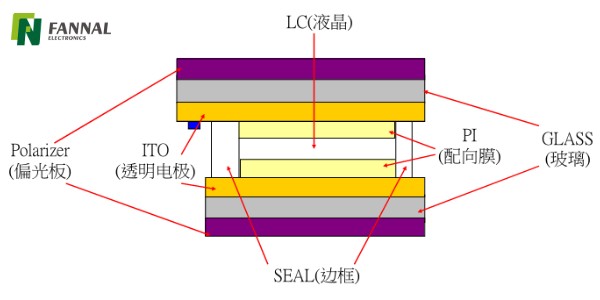

Una pila de LCD TN estándar incluye:

• polarizador superior

• Sustrato de vidrio con electrodos ITO.

• capa de alineación

• Capa de cristal líquido nemático retorcido (giro ~90°)

• Sustrato inferior

• Polarizador inferior (perpendicular a la parte superior)

Principio de funcionamiento (avería de ingeniería)

Voltaje APAGADO (normalmente modo blanco):

• Las moléculas de LC mantienen un giro helicoidal de 90°

• La luz polarizada gira con la estructura LC.

• La luz pasa a través del segundo polarizador → el píxel aparece brillante

Voltaje encendido:

• El campo eléctrico obliga a las moléculas de LC a alinearse verticalmente

• No se produce rotación de polarización.

• La luz es bloqueada por el segundo polarizador → el píxel aparece oscuro

Nota de ingeniería:
La respuesta electroóptica depende en gran medida de:

• Uniformidad de la brecha celular

• Calidad de la capa de alineación

• Curva de tensión de accionamiento (curva VT)

¿Por qué las pantallas TN siguen utilizándose ampliamente en aplicaciones industriales?

Las pantallas TN siguen siendo ampliamente utilizadas porque ofrecen la mejor combinación de bajo costo, tiempo de respuesta rápido y arquitectura de conducción simple. Son particularmente adecuados cuando las compensaciones de rendimiento son aceptables a cambio de solidez y rentabilidad..

Ventajas clave (perspectiva de ingeniería)

• Estructura de bajo costo

  • Menos pasos de proceso frente a IPS/VA

  • Cadena de suministro madura, alto rendimiento

• Tiempo de respuesta rápido

  • Normalmente de 1 a 5 ms (TFT TN)

  • Adecuado para visualización de datos dinámicos y contenido en movimiento.

• Bajo consumo de energía

  • Especialmente en TN pasivo (LCD de segmento)

  • Ideal para dispositivos que funcionan con baterías

• Amplia adaptabilidad a la temperatura

  • Se puede optimizar para -30°C a +80°C

  • Común en entornos exteriores e industriales.

• Flexibilidad de legibilidad a la luz del sol

  • Funciona bien con:

    • Modo reflectante

    • Modo transflectivo

    • Retroiluminación de alto brillo

Información sobre el sistema:
TN suele ser la opción preferida cuando el rendimiento óptico no es la principal limitación , pero sí la confiabilidad, el costo y la velocidad de respuesta.

¿Cuáles son las limitaciones de las pantallas TN?

Las pantallas TN tienen ángulos de visión limitados y un rendimiento de color más débil debido al comportamiento de alineación vertical bajo voltaje. Estas limitaciones se vuelven críticas en aplicaciones que requieren visibilidad desde múltiples ángulos o una reproducción precisa del color.

Desventajas clave

• Ángulo de visión estrecho

  • Típico: 45°–60° (con problemas de inversión de grises)

  • Requiere una estricta orientación de instalación

• Relación de contraste más baja

  • Comparado con VA u OLED

  • Los niveles de negro son más débiles.

• Cambio e inversión de color.

  • Especialmente en direcciones de visión verticales

  • Riesgo crítico en la legibilidad de HMI

• Uniformidad óptica limitada

  • Más sensible a la variación del proceso

Riesgo de ingeniería:
en los sistemas de control, un ángulo de visión deficiente puede provocar una lectura errónea de datos críticos , especialmente cuando los operadores no están directamente frente a la pantalla.

TN vs IPS vs VA vs OLED: ¿Cuál es la diferencia?

La diferencia clave radica en la alineación molecular y la modulación de la luz, que afectan directamente el ángulo de visión, el contraste y el tiempo de respuesta.

Comparación de tecnologías de visualización

Información de selección:

• Elija TN → económico, respuesta rápida y ángulo de visión fijo

• Elija IPS → HMI, sistemas médicos, UI críticos

• Elija VA → aplicaciones de alto contraste

• Elija OLED → interfaz de usuario premium, no típica para uso industrial severo

¿Cuándo debería elegir una pantalla TN para su proyecto?

Debe elegir una pantalla TN cuando el costo, la velocidad de respuesta y la solidez ambiental sean más importantes que el ángulo de visión y la precisión del color.

Casos de uso típicos

• Paneles de control industrial

• Dispositivos de medición portátiles

• Equipamiento exterior (con diseño transflectivo)

• terminales POS

• Sistemas HMI de nivel básico

Lista de verificación de decisiones de ingeniería

Elija TN si:

• ✔ La dirección de visión es fija

• ✔ El presupuesto es muy limitado

• ✔ Se requiere una respuesta rápida

• ✔ La temperatura de funcionamiento es extrema

• ✔ No hay requisitos estrictos de precisión del color

Evite TN si:

• ✖ Se requiere visualización multiusuario

• ✖ La legibilidad de la interfaz de usuario es fundamental desde todos los ángulos

• ✖ La interfaz de alta gama o la marca son importantes

¿Cómo se integra TN en los módulos de pantalla táctil (TPM)?

En los sistemas modernos, los paneles TN suelen integrarse en módulos de panel táctil (TPM) mediante unión óptica e interfaces personalizadas.

Consideraciones de integración

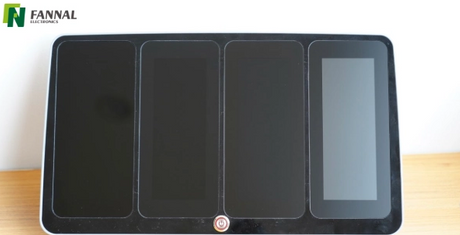

• Unión óptica (OCA / OCR)

  • Mejora el contraste y la legibilidad a la luz del sol.

  • Reduce la reflexión interna.

• Integración táctil

  • PCAP (capacitivo proyectado) puede introducir:

    • Ruido EMI

    • desafíos de puesta a tierra

• Diseño de retroiluminación

  • Alto brillo (800–1500 nits) para exteriores

  • Se requiere gestión térmica

• Blindaje EMI

  • Necesario en entornos industriales.

  • Especialmente para sistemas táctiles capacitivos

Información a nivel de sistema:
TN + unión óptica + retroiluminación de alto brillo pueden cerrar significativamente la brecha de rendimiento con IPS en legibilidad en exteriores , a un costo menor.

¿Cuál es el futuro de la tecnología de pantalla TN?

La tecnología TN seguirá existiendo en aplicaciones industriales y basadas en costos, a pesar de ser reemplazada por IPS y OLED en los mercados de alta gama. Su punto fuerte radica en la madurez, la estabilidad y la rentabilidad , no en el rendimiento visual.

Tendencia de la industria

• Disminución en las exhibiciones de los consumidores

• Estable en:

  • Industrial

  • subsistemas automotrices

  • dispositivos de bajo consumo

Visión estratégica:
TN ya no es una 'opción predeterminada', sino una decisión de ingeniería deliberada para la optimización de costos y rendimiento..

Preguntas frecuentes

¿Se pueden utilizar las pantallas TN en aplicaciones exteriores?

Sí. Con diseño transflectivo y unión óptica, las pantallas TN pueden lograr una gran legibilidad a la luz del sol y un bajo consumo de energía.

¿TN o IPS son mejores para HMI industrial?

IPS es mejor para la visibilidad y la experiencia del usuario, pero TN es más rentable y adecuado para instalaciones de ángulo fijo.

¿Cuál es la diferencia entre TN LCD y TN TFT?

TN se refiere al modo de cristal líquido, mientras que TFT se refiere al método de conducción de matriz activa. TN TFT combina ambos para una mayor resolución y una actualización más rápida.

¿Las pantallas TN admiten el tacto capacitivo?

Sí, pero el diseño de protección EMI y conexión a tierra debe diseñarse cuidadosamente para garantizar un rendimiento táctil estable.
