Panel de instrumentos en el automóvil: instrumentos del tablero y diseño de sistemas de visualización para automóviles

¿Qué es el panel de instrumentos de un automóvil y en qué se diferencia de la pantalla del tablero?

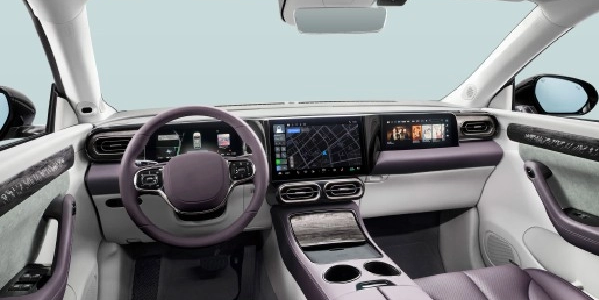

Un panel de instrumentos en un automóvil es el sistema que presenta datos de conducción críticos, como velocidad, RPM, combustible y advertencias. Una pantalla de tablero se refiere específicamente a la interfaz visual (LCD/OLED) utilizada para representar esta información.

Desde una perspectiva de ingeniería, el panel de instrumentos es una integración a nivel de sistema , mientras que la pantalla es solo un componente dentro de él. Un grupo de instrumentos completo normalmente incluye:

• Módulo de visualización (TFT/OLED)

• Panel táctil (opcional)

• Lente de cubierta (vidrio o PMMA)

• Sistema de retroiluminación

• Interfaz del controlador IC y ECU

• Carcasa mecánica y diseño térmico.

¿Cuáles son los principales tipos de paneles de instrumentos y pantallas de automóviles?

Los paneles de instrumentos automotrices han evolucionado hacia tres arquitecturas principales:

1. Grupo de instrumentos analógicos

• Medidores mecánicos (motores paso a paso)

• Integración mínima de pantalla

2. Grupo de instrumentos híbrido

• Pequeño TFT integrado con indicadores analógicos

• Solución de transición para plataformas sensibles a los costos

3. Cuadro de instrumentos totalmente digital

• Pantalla TFT u OLED completa

• UI definida por software (velocidad, ADAS, navegación)

Tabla comparativa: Tecnologías del panel de instrumentos

Juicio de ingeniería:

• TFT sigue siendo dominante debido a la estabilidad de costos + previsibilidad de vida útil

• OLED se utiliza en vehículos premium pero requiere mitigación de quemaduras y control térmico.

¿Por qué la TFT LCD sigue siendo la tecnología de visualización dominante en los automóviles?

TFT LCD se usa ampliamente en pantallas de automóviles porque proporciona el mejor equilibrio entre costo, brillo, vida útil y confiabilidad..

Desde la perspectiva del proveedor de módulos:

• Cadena de suministro madura → precios estables

• Alto brillo alcanzable (>1000 nits)

• Larga vida útil (más de 50.000 horas)

• Menor riesgo de retención de imagen en comparación con OLED

Compensación de ingeniería:

Información sobre el sistema:
para los grupos de instrumentos expuestos a la luz solar directa y a elementos estáticos de la interfaz de usuario , TFT sigue siendo la opción de ingeniería más segura.

¿Qué hace que la pantalla de un automóvil sea legible bajo la luz del sol y en entornos hostiles?

La pantalla de un automóvil debe permanecer legible en condiciones de mucha luz ambiental, variaciones de temperatura y vibraciones..

Los factores clave de ingeniería incluyen:

1. Diseño de alto brillo

• Objetivo: 800-1500 nits

• Requiere retroiluminación LED eficiente + gestión térmica

2. Unión óptica (crítica)

• Elimina el espacio de aire entre la pantalla y la lente de cubierta.

• Reduce la reflexión de ~4% a <1,5%

3. Antirreflectante (AR) / Antideslumbrante (AG)

• El revestimiento AR mejora el contraste a la luz del sol

• AG reduce la reflexión especular pero puede reducir la nitidez

4. Amplio ángulo de visión (IPS)

• Garantiza la visibilidad desde diferentes posiciones del conductor.

Información de ingeniería:
sin unión óptica , incluso una pantalla de 1000 nits puede parecer descolorida. El diseño de la pila óptica suele ser más importante que el brillo bruto.

¿Cómo se integran el tacto y la pantalla en los sistemas de tableros modernos?

Las pantallas de los automóviles modernos suelen integrar funciones táctiles , especialmente en los tableros centrales.

Dos métodos de integración principales:

1. Toque en la celda/dentro de la celda

• Integrado en el panel de visualización

• Estructura más delgada

• Menor reflectividad

2. Complemento PCAP (capacitivo proyectado)

• Panel táctil independiente laminado en la parte superior

• Mayor flexibilidad y durabilidad

Compensación de ingeniería:

Recomendación del sistema:
para los grupos de instrumentos, se prefiere el sistema no táctil o PCAP debido a su confiabilidad y estabilidad EMI.

¿Cuáles son los desafíos clave en la integración del sistema de visualización automotriz?

Diseñar el panel de instrumentos de un automóvil no se trata solo de seleccionar una pantalla. Los verdaderos desafíos residen en la integración a nivel de sistema:

1. Cumplimiento de EMI/EMC

• La pantalla + táctil no debe interferir con la electrónica del vehículo.

• El diseño de blindaje y puesta a tierra es fundamental

2. Gestión Térmica

• Los entornos del tablero pueden superar los 85°C

• Se deben controlar la degradación de la retroiluminación y el cambio de color.

3. Resistencia a vibraciones y golpes

• Se requiere unión y montaje de grado automotriz

4. Requisito de ciclo de vida prolongado

• 5 a 10 años de consistencia en el suministro

• Gestión de obsolescencia de componentes

5. Seguridad y redundancia de la interfaz de usuario

• Pantalla de seguridad para datos críticos (velocidad, advertencia)

Información de ingeniería:
muchas fallas en las pantallas de automóviles no ocurren en el lanzamiento, sino después de 2 a 3 años en condiciones de campo , especialmente debido a la degradación térmica y ultravioleta.

¿Cómo elegir el módulo de visualización adecuado para el panel de instrumentos de un automóvil?

Desde una perspectiva de adquisición B2B o diseño de sistemas, la selección debe seguir esta prioridad:

Lista de verificación de selección básica

• Tamaño y resolución de la pantalla (según los requisitos de la interfaz de usuario)

• Brillo (se recomienda >1000 nits)

• Temperatura de funcionamiento (-30°C a +85°C)

• Capacidad de unión óptica

• Compatibilidad de interfaz (LVDS/MIPI)

• Requisito táctil (sí/no)

• Estabilidad de suministro y vida útil

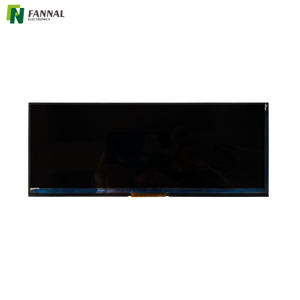

Especificaciones típicas de pantallas automotrices

Conclusión: Por qué es importante el pensamiento a nivel de sistema en el diseño de pantallas para automóviles

El panel de instrumentos de un automóvil no es solo una pantalla: es una interfaz hombre-máquina (HMI) de misión crítica.

Desde la perspectiva del fabricante, la ventaja competitiva radica en:

• Optimización de la pila óptica (no solo selección de paneles)

• Cadena de suministro estable para proyectos de ciclo de vida largo

• Capacidad de integración (pantalla + táctil + vinculación + EMI)

En proyectos automotrices, la mejor pantalla no es la que tiene las especificaciones más altas, sino la que ofrece un rendimiento constante durante 10 años en condiciones del mundo real..

Preguntas frecuentes

¿Cuál es la diferencia entre el grupo de instrumentos y la pantalla de infoentretenimiento?

El grupo de instrumentos muestra datos de conducción como la velocidad y las RPM. La pantalla de infoentretenimiento maneja los medios, la navegación y la interacción del usuario.

¿Por qué la mayoría de los coches siguen utilizando TFT en lugar de OLED?

TFT ofrece una vida útil más larga, mayor brillo y sin riesgo de quemado, lo que lo hace más confiable para uso automotriz.

¿Qué brillo se requiere para la pantalla del tablero de un automóvil?

Normalmente se requieren entre 800 y 1500 nits para la legibilidad a la luz del sol, dependiendo de la unión óptica y los recubrimientos.

¿Es necesario el tacto para los paneles de instrumentos?

No. La mayoría de los grupos de instrumentos permanecen no táctiles debido a consideraciones de seguridad y confiabilidad.

¿Qué es la unión óptica en las pantallas de los automóviles?

Es un proceso que lamina la pantalla y el cristal de la cubierta para reducir los reflejos y mejorar la visibilidad.
