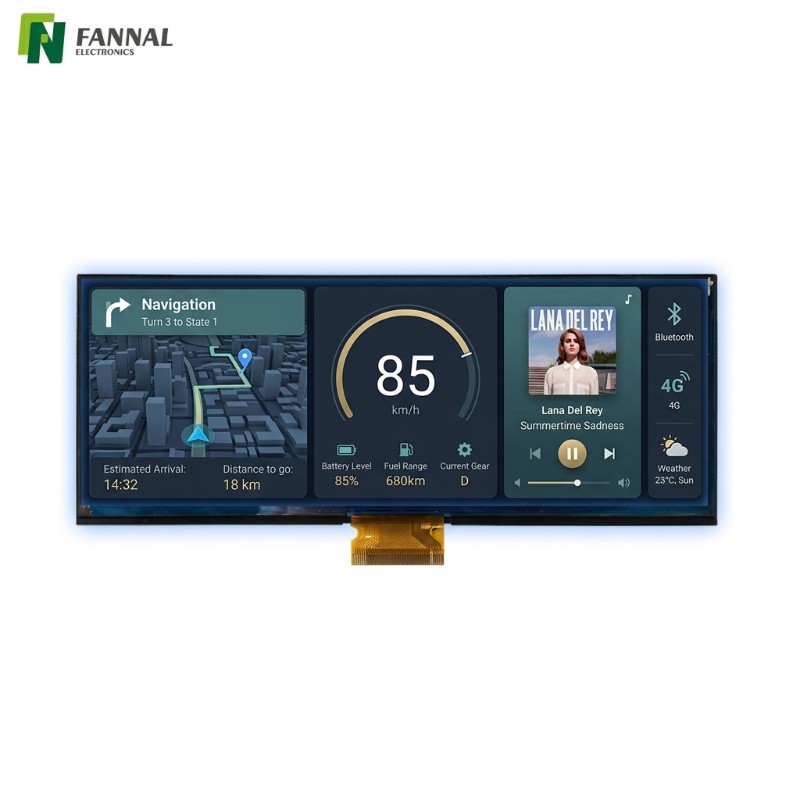

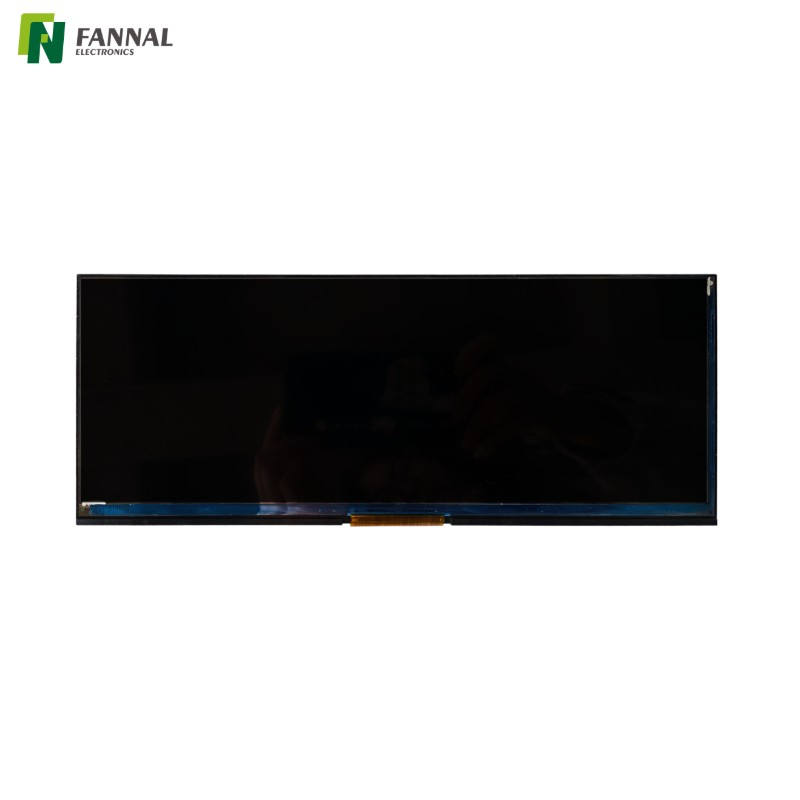

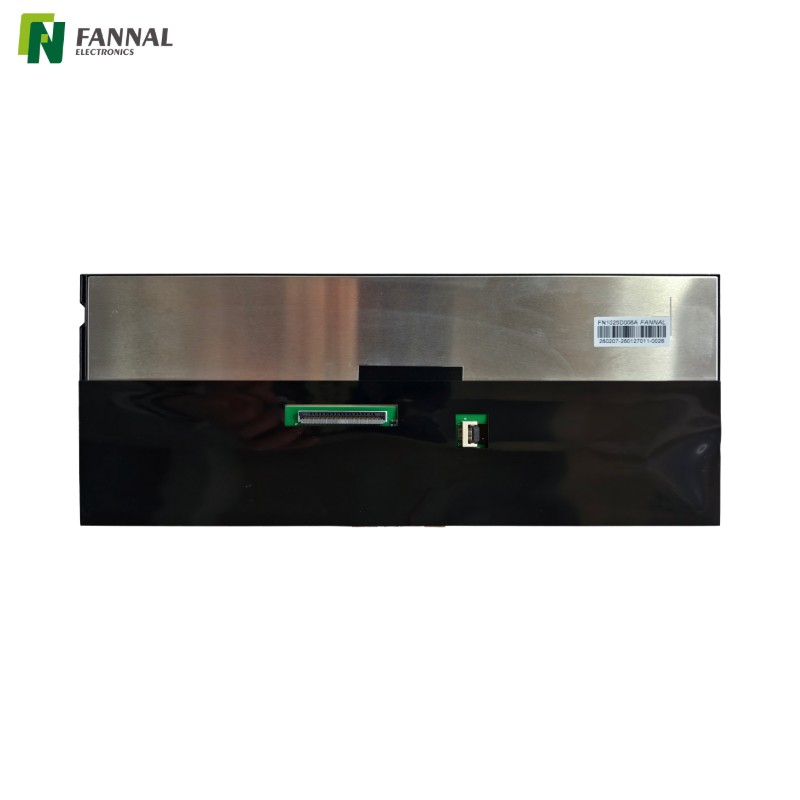

El módulo de pantalla táctil en celda de 10,25 pulgadas integra tecnología de detección táctil directamente dentro de la estructura del panel LCD, lo que permite un diseño de pantalla más delgado y compacto en comparación con los conjuntos de panel táctil externo y LCD tradicional.
Con una resolución ultra ancha de 1920×720, alto brillo de 1000 nits e interfaz LVDS , la pantalla está diseñada para tableros de automóviles, grupos de instrumentos digitales y sistemas HMI industriales que requieren una interfaz de gran formato con interacción táctil confiable.
Con un amplio rango de temperatura de funcionamiento de -40 °C a +85 °C , el módulo admite un rendimiento estable en entornos automotrices e industriales exigentes.
Características clave
La resolución de 1920×720 proporciona una amplia área de visualización adecuada para diseños de tableros de instrumentos e interfaces de control de equipos de automóviles modernos , lo que permite mostrar múltiples paneles de información simultáneamente.
Con un brillo típico de 1000 nits , la pantalla garantiza una excelente legibilidad en entornos luminosos, incluidos interiores de vehículos expuestos a una fuerte luz ambiental.
La estructura dentro de la celda integra electrodos táctiles directamente en el panel LCD, eliminando la necesidad de una capa de panel táctil separada.
Esto reduce el grosor de la pantalla y mejora la claridad óptica.
El módulo admite el funcionamiento de -40 °C a +85 °C , lo que lo hace adecuado para electrónica automotriz y equipos industriales para exteriores.
La interfaz LVDS garantiza una transmisión de señal estable de alta velocidad y es ampliamente compatible con plataformas integradas industriales y de automoción..

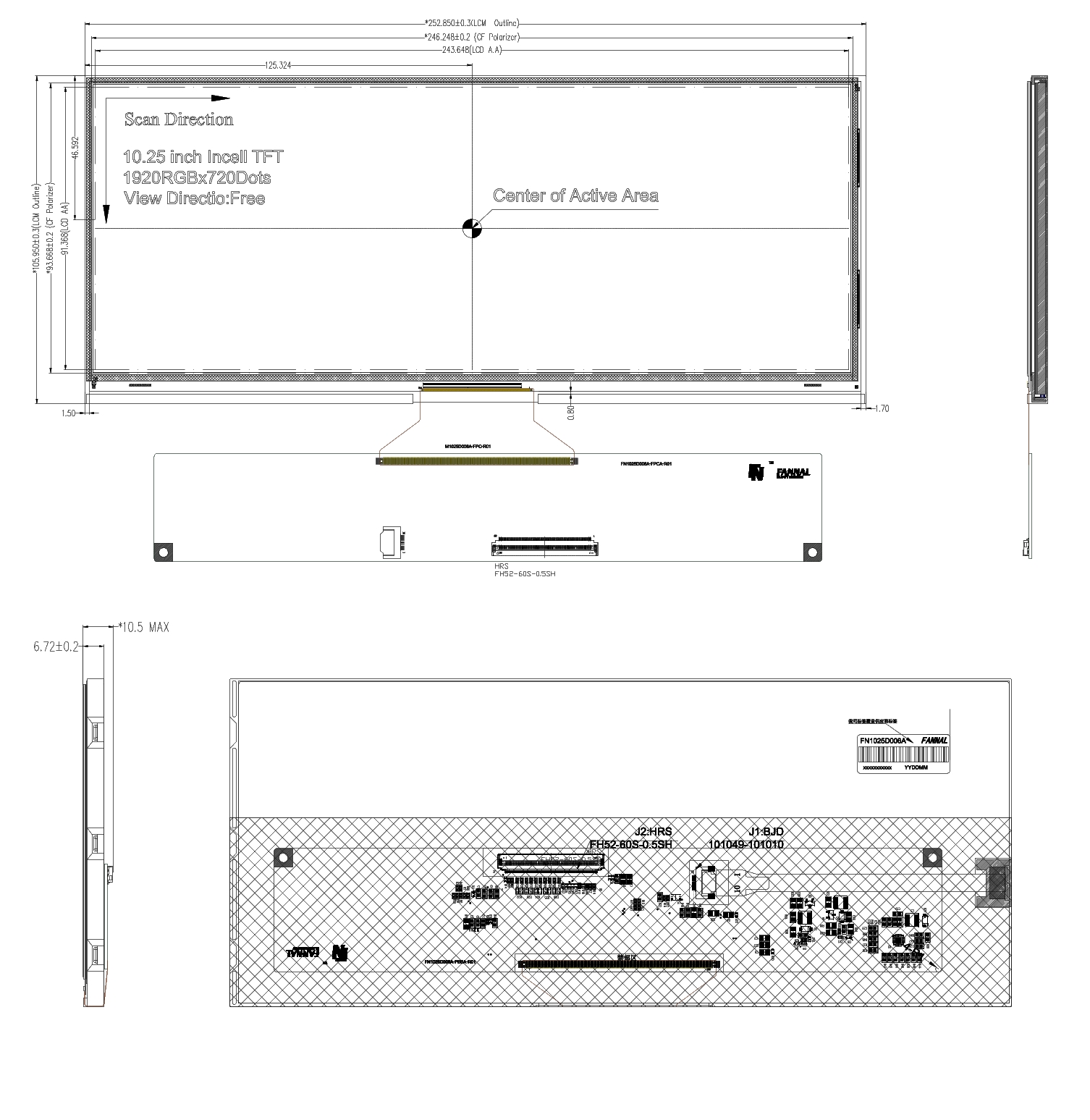

Dibujo
Presupuesto
Artículo | Valor |
TAMAÑO | 10,25 PULGADAS |
RELACIÓN DE RESOLUCIÓN | 1920x720 |
TIPO LCD | TRANSMISIVO |
MODO DE VISUALIZACIÓN | NORMALMENTE NEGRO |
DIRECCIÓN DE PANTALLA | GRATIS |
RELACIÓN DE CONTRASTE | 1500:1 |
LUMINANCIA | 1000 TIPO. 800 MÍN. |
UNIFORMIDAD | 80% |
INTERFAZ | LVDS |
FUENTE DE ENERGÍA | 3,3 V |
CONEXIÓN | Conector |
CONDUCTOR IC | RM5T610/RM57010 |
TEMPERATURA DE OPERACIÓN | -40/+85 |
TEMPERATURA DE ALMACENAMIENTO | -40/+90 |
REQUISITOS AMBIENTALES | RoHS-2.0 |
TOLERANCIA NO MARCADA | ±0,2 mm |
Aplicaciones típicas
El formato ultraancho hace que la pantalla sea adecuada para paneles de instrumentos digitales y grupos de instrumentos en vehículos modernos.
La pantalla se puede utilizar para sistemas de información y entretenimiento en el vehículo y pantallas integradas en la cabina..
El formato de pantalla ancha es ideal para interfaces de máquinas que requieren visualización de datos en múltiples paneles..
Adecuado para:
máquinas expendedoras inteligentes
equipos de automatización industrial
terminales de control inteligentes
sistemas de monitoreo de transporte
Ventajas de las pantallas táctiles en las celdas
La tecnología táctil en la celda integra los electrodos de detección táctil dentro de la estructura del panel LCD. Este enfoque ofrece varias ventajas en comparación con los conjuntos tradicionales de panel LCD + táctil.
Sin una capa de sensor táctil separada, el módulo de pantalla puede lograr un perfil más delgado.
Menos capas ópticas ayudan a reducir el reflejo y mejorar la claridad de la visualización.
La estructura integrada acorta la ruta de la señal, mejorando la velocidad de respuesta táctil.
Los fabricantes de equipos pueden reducir la complejidad del montaje porque la función táctil ya está integrada en la pantalla.
Opciones de personalización para pantallas táctiles en celdas
En comparación con las soluciones tradicionales de paneles táctiles separados , las pantallas táctiles en las celdas tienen un alcance de personalización diferente porque los electrodos de detección táctil están integrados directamente dentro de la estructura del panel LCD.
Si bien el sensor táctil en sí suele ser fijo, la personalización a nivel del sistema aún está disponible para la integración del equipo.
Aunque el sensor táctil está integrado en el panel LCD, aún se puede agregar una cubierta protectora de vidrio en la parte superior de la pantalla.
Las opciones de personalización pueden incluir:
vidrio reforzado químicamente
tratamiento superficial antideslumbrante (AG)
revestimiento antirreflectante (AR)
impresión de seda para marcos de interfaz de usuario
Esto permite que la pantalla cumpla con los requisitos de diseño y durabilidad industrial..
Para aplicaciones que requieren mayor legibilidad y durabilidad, la pantalla se puede integrar con unión óptica.
La unión óptica ayuda a:
reducir los reflejos internos
mejorar la legibilidad a la luz del sol
aumentar la resistencia mecánica
Prevenir la condensación en ambientes hostiles.
Aunque los electrodos táctiles son parte del panel LCD, la configuración del firmware y el IC del controlador táctil se pueden personalizar.
Los ajustes de ingeniería pueden incluir:
selección de controlador (EETI / Microchip, etc.)
configuración de interfaz (USB / I²C)
ajuste de sensibilidad táctil
soporte para modo guante o agua
La retroiluminación de la pantalla se puede adaptar según el entorno del equipo.
Las opciones posibles incluyen:
retroiluminación de mayor brillo
Soporte de atenuación PWM
optimización de la vida útil de la retroiluminación
Para simplificar el montaje del equipo, el módulo de visualización se puede adaptar a requisitos mecánicos específicos.
La personalización típica incluye:
soportes de montaje
orientación del conector
Ajuste de longitud FPC
diseño de estructura de marco
Preguntas frecuentes
Una pantalla LVDS de 1920 × 720 normalmente puede funcionar mediante procesadores integrados o controladores de pantalla que admitan salida LVDS y configuración de sincronización personalizada..
Las plataformas comunes incluyen:
Procesadores industriales basados en ARM
SoC de información y entretenimiento para automóviles
controladores de gráficos integrados
Los ingenieros deben configurar los parámetros de sincronización de visualización correctos y la configuración del canal LVDS en el firmware del sistema.
La resolución de 1920×720 proporciona una amplia relación de aspecto de 8:3 , que es muy adecuada para paneles de instrumentos y pantallas de cabina de automóviles modernos..
Este formato permite mostrar múltiples áreas de información simultáneamente, como por ejemplo:
información de navegación
datos del estado del vehículo
paneles de interfaz de medios
También mejora la continuidad visual en diseños de tableros amplios.
En muchos diseños de equipos, la funcionalidad de guantes o tacto húmedo se puede admitir mediante la configuración del controlador táctil y el ajuste del firmware..
Las aplicaciones industriales y automotrices a menudo requieren una operación táctil cuando los usuarios usan guantes o cuando hay humedad en la pantalla.
El rendimiento real depende del controlador táctil IC seleccionado y del ajuste del sistema..
Las pantallas ultra anchas permiten a los ingenieros diseñar interfaces de usuario de paneles múltiples donde diferentes áreas de información son visibles al mismo tiempo.
En comparación con las pantallas tradicionales de 16:9, una pantalla ancha puede proporcionar:
áreas de visualización del tablero más grandes
mejor separación de datos entre secciones de la interfaz de usuario
legibilidad mejorada para el operador en los sistemas de control
Esta es la razón por la que las pantallas de gran formato se utilizan cada vez más en las cabinas de los automóviles y en las interfaces de los equipos industriales..
Las pantallas utilizadas en entornos automotrices o exteriores deben diseñarse para resistir varios factores ambientales, incluidos:
grandes variaciones de temperatura
vibración y tensión mecánica
fuerte luz ambiental
largas horas de funcionamiento
Seleccionar pantallas con un amplio soporte de temperatura, sistemas de retroiluminación estables y una sólida integración mecánica ayuda a garantizar la confiabilidad a largo plazo en estas condiciones.
