Guía de visualización flexible: tecnología, integración y casos de uso

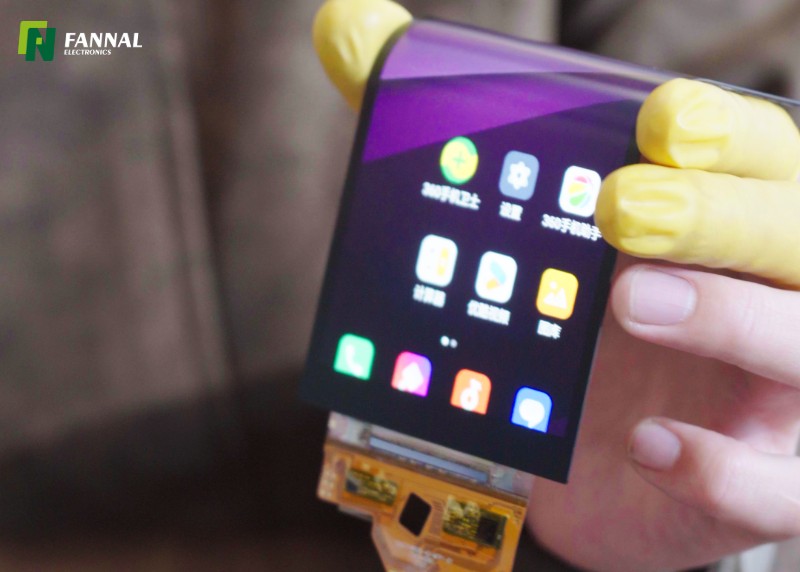

¿Qué es una pantalla flexible y cuándo se debe utilizar?

Una pantalla flexible es un panel construido sobre sustratos flexibles como la poliimida, que permite curvatura, plegado o flexión dinámica.
En términos de ingeniería, solo debe usarse cuando las limitaciones del diseño mecánico o la diferenciación del producto requieren claramente flexibilidad..

Desde la perspectiva de un fabricante, las pantallas flexibles no son una actualización predeterminada: introducen compensaciones en confiabilidad, costo y complejidad de integración.

Casos de uso típicos:

• Diseños industriales curvos o no planos

• Dispositivos con limitaciones de espacio

• Sistemas livianos o portátiles

No recomendado para:

• Sistemas HMI industriales estándar

• Aplicaciones de ciclo de vida largo (5 a 10 años)

• Entornos con mucho impacto o vibración

Información de ingeniería:
si el producto no requiere doblarse, las soluciones rígidas TFT o LCD siguen siendo más estables y rentables.

¿Cuáles son los principales tipos de tecnologías de visualización flexible?

Las pantallas flexibles se basan principalmente en la tecnología OLED, con alternativas emergentes como LCD flexible y MicroLED.
En proyectos prácticos, el OLED flexible domina debido a su madurez y disponibilidad en la cadena de suministro..

Comparación de tecnologías (perspectiva de ingeniería)

Consideraciones clave de ingeniería

• OLED flexibles

  • Ultrafino y muy flexible

  • Sensible a la humedad y al oxígeno.

  • Riesgo de quemado y degradación.

• LCD flexible

  • Normalmente semiflexible (flexible, no plegable)

  • Más estable para uso industrial

  • Mejor temperatura y rendimiento de por vida

• MicroLED

  • Aún no es viable para la mayoría de los proyectos industriales personalizados.

  • Disponibilidad limitada y costo extremadamente alto.

Conclusión:

• Dispositivos de consumo → OLED flexible

• Sistemas industriales → Displays LCD flexibles o rígidos

¿Cómo afecta la pantalla flexible a la integración táctil y la unión óptica?

Las pantallas flexibles aumentan significativamente la complejidad de la integración táctil y la unión óptica. .
Los procesos estándar basados ​​en vidrio no se pueden aplicar directamente sin modificaciones.

Desafíos de integración táctil

• Los sensores tradicionales basados ​​en vidrio (G+G, GFF) no son adecuados para curvaturas elevadas

• Enfoques recomendados:

  • Táctil en celda o dentro de la celda (común en OLED)

  • Sensores táctiles capacitivos basados ​​en película

• Puede producirse una degradación de la sensibilidad en áreas curvas.

• Se requiere ajuste del controlador para mantener la precisión

Consideraciones de unión óptica

Recomendaciones de ingeniería:

• Considere la unión parcial en lugar de la laminación completa

• Utilice materiales OCA de baja tensión

• Validar en condiciones de ciclo térmico (de -20 °C a 70 °C o más si es necesario)

¿Cuáles son los principales riesgos de confiabilidad de las pantallas flexibles?

Las pantallas flexibles son más sensibles al estrés ambiental y mecánico que las pantallas rígidas.
Los principales riesgos incluyen la entrada de humedad, la fatiga mecánica y la degradación del material..

Factores de riesgo críticos

1. Sensibilidad a la humedad y al oxígeno
Las pantallas flexibles basadas en OLED requieren encapsulación avanzada (TFE).
Cualquier daño a la capa de barrera puede provocar una falla rápida.

2. Fatiga mecánica
Los ciclos de flexión repetidos son limitados.
Los casos de uso industrial pueden exceder el ciclo de vida diseñado.

3. Estabilidad de la temperatura

• Las altas temperaturas aceleran la degradación

• Las bajas temperaturas pueden reducir la flexibilidad y aumentar la fragilidad.

4. Limitaciones de la protección de superficies

• La falta de una cubierta de vidrio rígida reduce la resistencia al impacto

• La lente de cobertura adicional aumenta la complejidad del sistema

Conclusión de ingeniería:
las pantallas flexibles no son ideales para:

• Sistemas industriales de largo ciclo de vida

• Ambientes de temperatura amplia

• Aplicaciones de alto brillo en exteriores

¿Cómo diseñar un sistema alrededor de un módulo de visualización flexible?

La integración flexible de pantallas requiere un enfoque de diseño a nivel de sistema , no solo el reemplazo del panel.
Los aspectos mecánicos, eléctricos y térmicos deben optimizarse juntos.

Directrices de diseño a nivel de sistema

1. Diseño mecánico

• Definir el radio de curvatura mínimo (valor R)

• Evite la concentración de tensiones cerca de las áreas de FPC y conectores.

• Utilice materiales amortiguadores como espuma o elastómeros.

2. EMI e integridad de la señal

• Los circuitos flexibles son más susceptibles a las interferencias.

• Acciones recomendadas:

  • Agregar capas de protección

  • Optimice la longitud y el diseño del enrutamiento

3. Gestión térmica

• El rendimiento OLED es sensible a la temperatura

• Evite los puntos de acceso localizados

4. Requisitos de alto brillo

• El OLED flexible tiene un brillo limitado en comparación con el LCD

• Para aplicaciones >1000 nits, se deben evaluar las soluciones LCD

5. Integración táctil y de pantalla

• Prefiere la integración en la celda o dentro de la celda

• Evite cubreobjetos gruesos con espacios de aire.

Pantalla flexible versus pantalla rígida: ¿cuál es la mejor opción?

En la mayoría de las aplicaciones industriales, las pantallas rígidas siguen siendo la solución más fiable y rentable.
Las pantallas flexibles solo deben seleccionarse cuando proporcionen una clara ventaja estructural o funcional..

Guía de decisiones

Información clave:
las pantallas flexibles a menudo introducen complejidad sin ofrecer valor proporcional a menos que la flexibilidad sea esencial.

Preguntas frecuentes

¿Se pueden utilizar pantallas flexibles en entornos industriales al aire libre?

Generalmente no se recomiendan debido al brillo limitado y la sensibilidad ambiental.

¿Cuál es la vida útil típica de una pantalla OLED flexible?

Suele ser más corto que el LCD, especialmente en condiciones de alto brillo y temperatura elevada.

¿Pueden las pantallas flexibles admitir la unión óptica?

Sí, pero requiere materiales de bajo módulo y un cuidadoso manejo del estrés.

¿Las pantallas flexibles son más caras que las rígidas?

Sí, tanto el coste del panel como los costes de integración son significativamente mayores.

¿Cuál es el radio de curvatura mínimo de una pantalla flexible?

Normalmente oscila entre R3 y R10 mm, según el diseño y la estructura.
