De COG a TPM: comprensión de las abreviaturas del módulo de pantalla táctil

Si es nuevo en la industria de las pantallas táctiles , la variedad de abreviaturas (COG, FOG, LCM, TPM) puede resultar confusa. Como fabricante de módulos de visualización, a menudo explicamos estos términos 'abreviados de la industria' a nuestros clientes y socios. A continuación se ofrece una guía clara que le ayudará a comprender cómo evoluciona un módulo de pantalla desde un panel simple hasta una pantalla táctil completamente funcional.

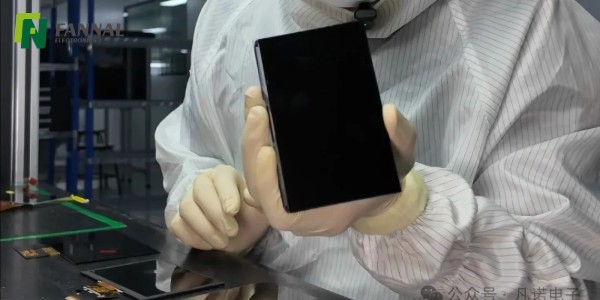

¿Qué es un panel LCD?

Un panel LCD es el sustrato de vidrio central de un módulo de visualización.
Muestra imágenes pero no tiene controlador y no puede emitir luz por sí solo. Piense en ello como un 'cerebro sin poder', que controla moléculas de cristal líquido para modular la luz. En nuestros proyectos, esta es la base sobre la que se construye todo lo demás.

Nota: En la mayoría de las pantallas modernas, el panel LCD es en realidad un LCD TFT (LCD de transistor de película delgada) . TFT es un tipo de tecnología de matriz activa que utiliza transistores de película delgada para controlar cada píxel individualmente, lo que permite una resolución más alta, una mejor estabilidad de la imagen y una respuesta más rápida en comparación con las pantallas LCD pasivas.
En la práctica, cuando los clientes se refieren a un 'LCD', normalmente se refieren a un módulo LCD TFT..

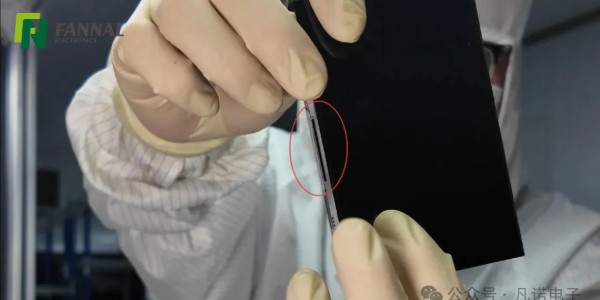

¿Qué es COG (Chip sobre vidrio)?

COG es un método en el que el controlador IC se monta directamente en el cristal LCD.
Esto permite que el panel muestre imágenes. A menudo utilizamos COG para módulos pequeños, como tableros de automóviles, dispositivos portátiles y pantallas industriales. Ofrece un tamaño compacto, una respuesta rápida y se adapta a diseños con limitaciones de espacio.

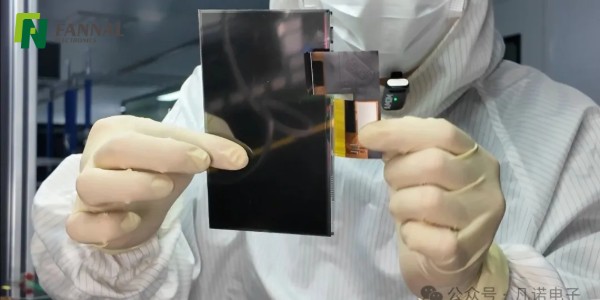

¿Qué es FOG (Película sobre Vidrio)?

FOG se refiere a un COG combinado con un FPC (circuito impreso flexible).
El FPC actúa como un puente suave, conectando las señales COG y la alimentación a la placa base. FOG facilita la integración a nuestros clientes.

Nota: Otros términos de embalaje relacionados incluyen COF (Chip On Film), COB (Chip On Board) y TAB (Tape Automated Bonding), cada uno con características ligeramente diferentes.

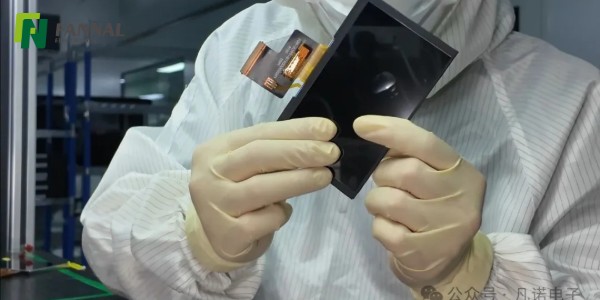

¿Qué es LCM (Módulo de Cristal Líquido)?

LCM es un módulo de visualización completo que incluye el panel LCD, el controlador IC, el FPC y la unidad de retroiluminación (BLU).
Es una pantalla lista para usar: conecta la alimentación y aparece la imagen. En nuestra experiencia en el suministro de módulos industriales y médicos, las especificaciones de LCM, como el tamaño y la resolución, son parámetros clave que solicitan los clientes.

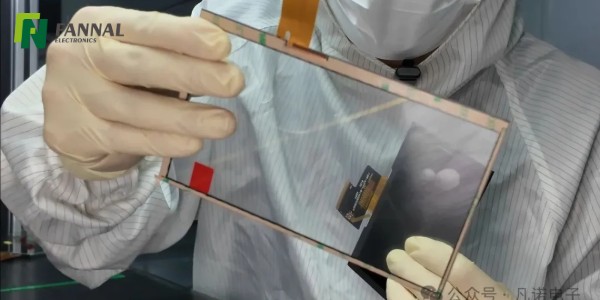

¿Qué es TP (panel táctil)?

TP es un panel táctil que detecta la entrada con el dedo o el lápiz.
Las estructuras comunes incluyen G+G (cubierta de vidrio + sensor de vidrio) y G+F (cubierta de vidrio + sensor de película). La elección afecta la sensación al tacto, el grosor y el costo. Como fabricante, evaluamos estas estructuras en función de la aplicación de destino.

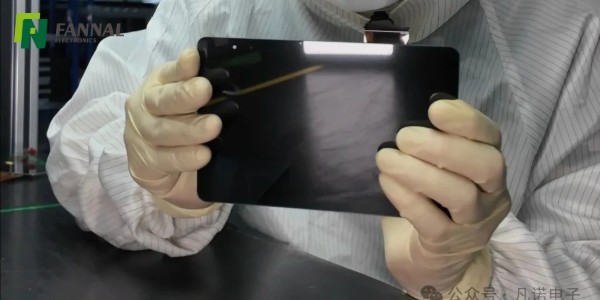

¿Qué es TPM (módulo de panel táctil)?

TPM combina un panel táctil con un LCM en una unidad integrada.
Utilizando métodos de unión óptica como OCA u OCR, TPM proporciona funciones táctiles y de visualización. Diseñamos TPM para aplicaciones interactivas en dispositivos automotrices, médicos e industriales, garantizando confiabilidad y claridad.

Para proyectos de alta integración, TDDI (Integración de controlador de pantalla y táctil) puede combinar funciones táctiles y de pantalla en un solo chip. En aplicaciones industriales, a menudo preferimos circuitos integrados separados para mantener la estabilidad y la flexibilidad.

Otros términos comunes en módulos de pantalla táctil

• COF (Chip On Film) : más flexible para pantallas más grandes

• COB (Chip On Board) : rentable pero de mayor tamaño

• TAB (Unión automatizada de cinta) : método de unión más antiguo

• TDDI (Integración de controlador de pantalla y táctil) : integra el controlador de pantalla y táctil en un solo chip

Vale la pena conocer estos términos para comprender el diseño y la terminología del módulo.

Resumen: flujo de estructura del módulo

Un módulo de pantalla táctil normalmente evoluciona de la siguiente manera:

Panel LCD → COG → FOG → BLU → LCM → TP → Unión óptica → TPM

Cada paso agrega estructura y funcionalidad. Comprender este flujo le ayudará a ver por qué abreviaturas como COG, FOG, LCM y TPM no son solo letras: representan características reales del módulo y consideraciones de diseño con las que nos ocupamos como fabricante.

Preguntas frecuentes

P: ¿Es necesaria la unión óptica para TPM?

No, pero se recomienda encarecidamente en la mayoría de las aplicaciones.
En comparación con la unión por aire, la unión óptica (OCA/OCR) reduce el reflejo, mejora el contraste y aumenta la durabilidad. En entornos exteriores, médicos e industriales, a menudo se considera esencial.

P: ¿Cuál es la diferencia entre TDDI y las soluciones táctiles tradicionales?

TDDI integra funciones de controlador de pantalla y táctil en un solo chip.
Esto reduce el número de componentes y el espesor del módulo. Sin embargo, en aplicaciones industriales, todavía se utilizan comúnmente circuitos integrados táctiles y de pantalla separados para una mayor flexibilidad y estabilidad del sistema.

P: ¿Por qué algunas pantallas son difíciles de leer bajo la luz del sol?

Las razones principales son el brillo insuficiente y la reflexión de la superficie.
Además de aumentar el brillo de la retroiluminación (liendres), la unión óptica y los tratamientos antirreflectantes pueden mejorar significativamente la legibilidad a la luz del sol.

P: ¿Pueden las pantallas táctiles funcionar con guantes o agua?

Sí, pero requieren un diseño y puesta a punto específicos.
Es posible que el tacto capacitivo estándar no responda bien a los guantes o a la humedad, pero el ajuste del controlador y el diseño del sensor pueden permitir el tacto con guantes y un funcionamiento resistente al agua, especialmente en dispositivos industriales y médicos.

P: ¿Dónde está ubicado el polarizador en un TPM?

El polarizador es parte del panel LCD dentro del LCM, no del panel táctil.
Está unido al cristal LCD y se encuentra debajo del panel táctil, desempeñando un papel clave en el control de la luz y permitiendo la visualización de imágenes.
