Tipo de barra de 7.0 pulgadas Pantalla TFT 280*1424 Interfaz MIPI

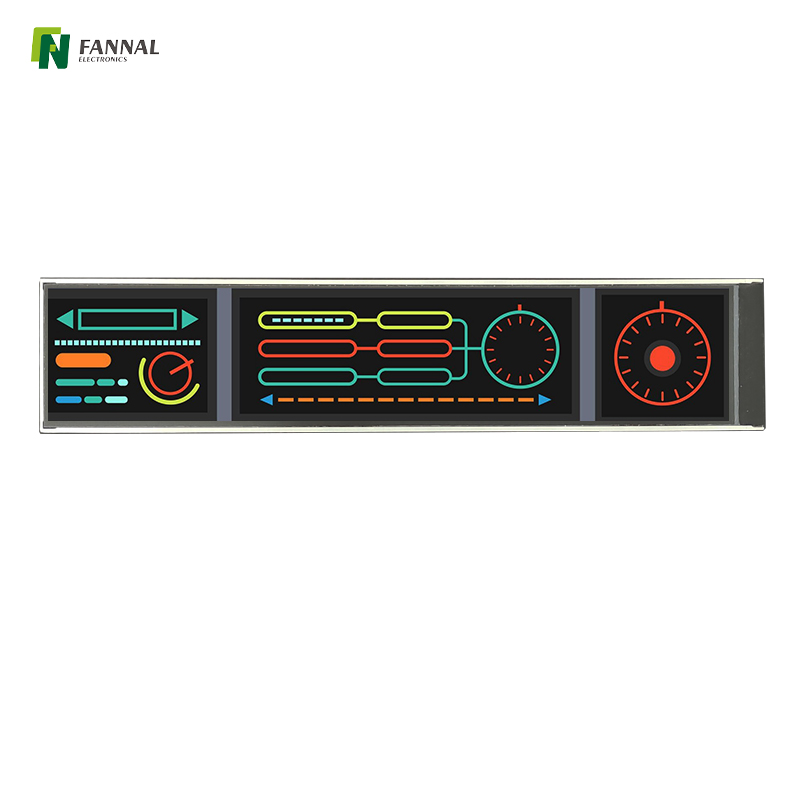

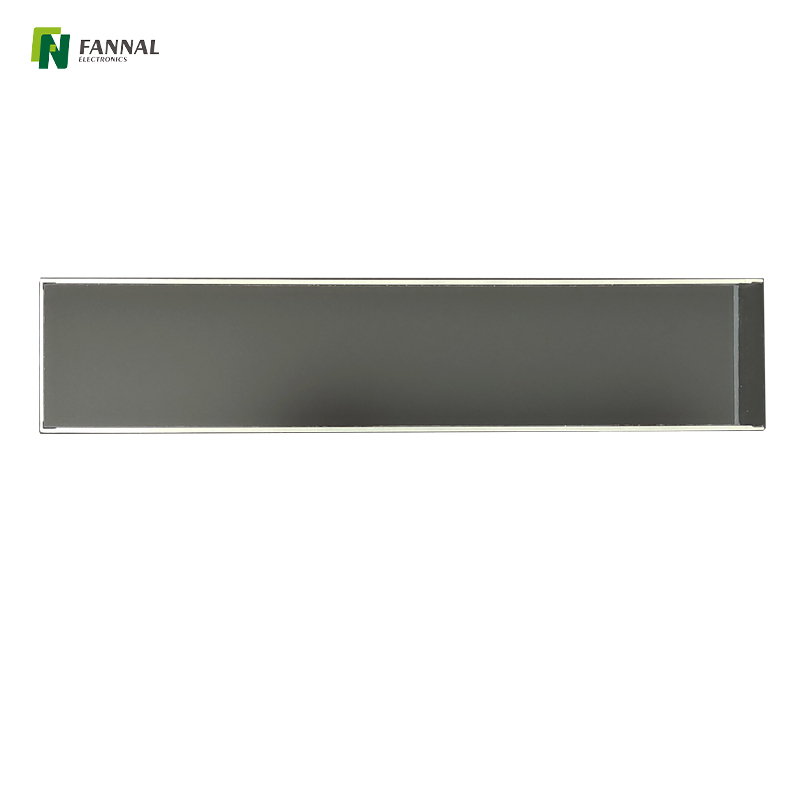

Pantalla de LCD tipo barra de 7.0 pulgadas TFT

Model:
FN0700D075A
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
Resolución:
280 × 1424
Dirección:
TODO
Interfaz:
Mipi
Brillo (CD/m²):
450
Pantalla táctil:
Personalizable

Cantidad:
Disponibilidad:





Consulta Agregar a la canasta Descargar

Pantalla TFT de tipo bar de 7.0 pulgadas

Características del producto

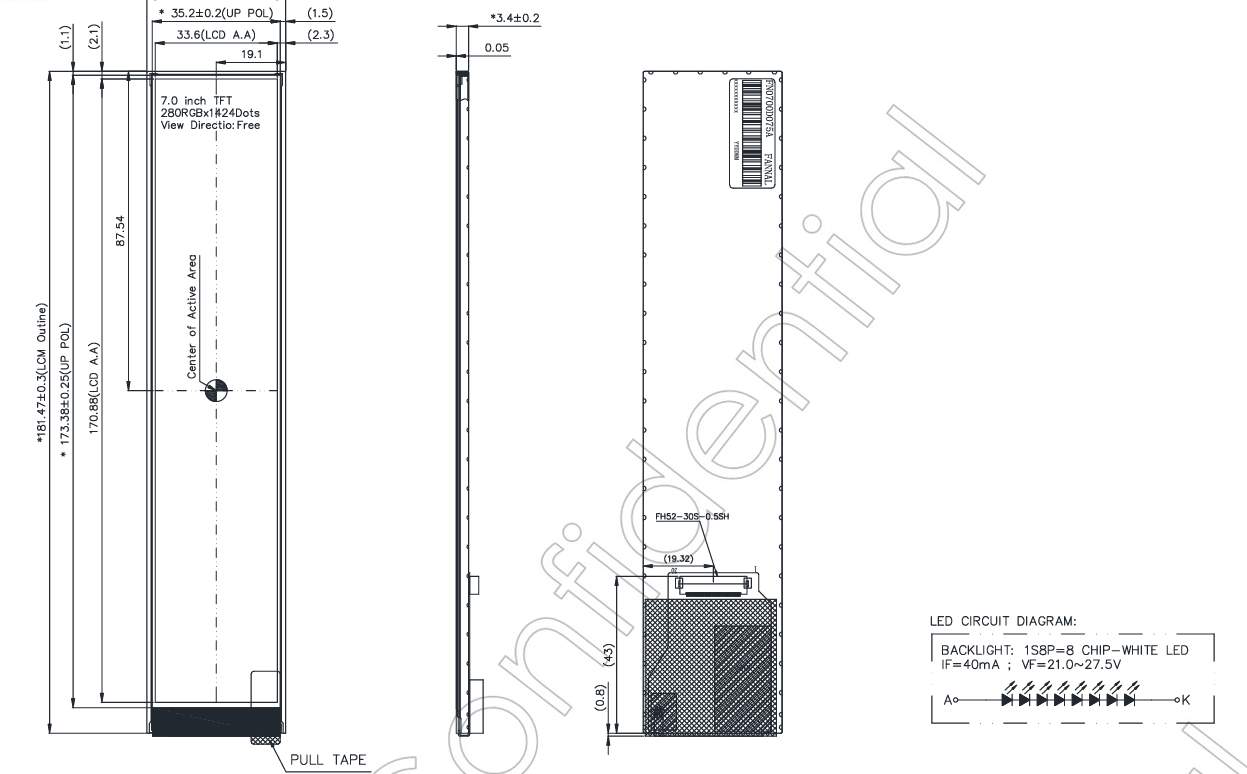

Dibujo de productos

Especificación

Añadir ONS

Aplicación de productos

详情页 IPS 工控

Pantalla TFT de 7.0 pulgadas, 280x1424, MIPI, pantalla LCD industrial, 450cd/m².

Esta 7.0 pulgadas se desarrolla con una pantalla IPS de alta resolución estándar 280x1424 y interfaz MIPI. En el ámbito de las tecnologías de pantalla, las pantallas TFT se han convertido en la opción de referencia para aplicaciones que exigen alta resolución, ángulos de visualización amplios y rendimiento confiable. Esta pantalla TFT particular de 10.1 pulgadas ofrece una excelente combinación de tecnología IPS y compatibilidad HDMI incorporada, lo que lo convierte en una solución perfecta para varias industrias.

屏幕截图 2024-09-28 153046

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	7.0 (diagonal)
Resolución:	280 (h) × 1424 (v)
Pitch Pixel:	0.120 (h) x0.120 (v)
Área activa (mm):	33.6 (H) × 170.88 (v)
Esquema LCD (mm):	38.2 (W) X181.47 (H) × 3.4 (d)
Modo de visualización (mm):	Normalmente negro, transmisivo
Interfaz:	Mipi
VISH ÁNGULO (L/R/U/D):	TODO
Fuente de alimentación (v):	3.3
Consumo de energía TFT (MW):	1.1
Luminancia (CD/m²):	450 (típ.)
Temperatura de funcionamiento (° C):	-20 ~+70

Interfaz:

Pin No.	Símbolo	E/S	Descripción
1	GND	P	Suelo.
2-4	VDD	P	Suministro de voltaje analógico.
5	GND	P	Suelo.
6	REINICIAR	I	Restablecer la entrada de la señal.
7	TE	I	Suponga el pin (efecto de desgarro) en la interfaz MPU.
8-9	GND	P	Suelo.
10	D3n	I	Señal de datos diferenciales negativos MIPI.
11	D3P	I	MIPI SEÑAL DE DATOS DIFERENCIALES POSITIVOS.
12	GND	I	Suelo.
13	D2N	I	Señal de datos diferenciales negativos MIPI DSI.
14	D2P	I	Señal de datos diferenciales positivos MIPI DSI.
15	GND	P	Suelo.
16	Clkn	I	Señal de reloj negativa MIPI DSI.
17	CLKP	I	MIPI DSI Señal de reloj positiva.
18	GND	P	Suelo.
19	D1N	I	Señal de datos diferenciales negativos MIPI DSI.
20	D1P	I	Señal de datos diferenciales positivos MIPI DSI.
21	GND	P	Suelo.
22	D0n	I	Señal de datos diferenciales negativos MIPI DSI.
23	D0P	I	MIPI SEÑAL DE DATOS DIFERENCIALES POSITIVOS.
24	GND	P	Suelo.
25-26	CAROLINA DEL NORTE	-	Sin conexión.
27-28	Ledk	P	Fuente de alimentación para la entrada del cátodo LED.
29-30	Leda	P	Fuente de alimentación para la entrada del ánodo LED.

Características eléctricas:

Parámetro	Símbolo:	Mínimo	Típ.	Max.	Unidad
Voltaje de corriente hacia adelante	VF	21.0	25.6	27.5	V
Corriente de reenvío	Si	-	40	-	mamá

Personalización

CTP

Estructura: GG, GFF, Tamaño: 1.8* ~ 55 ', toque con agua/agua salada/sudor, cumpla con los estándares EMI/RFI, Linux/Windows/iOS y Android, Personalización en la portada: AG/AR/AF CEET IK Estándares , Solución multitáctil, verdadero toque con gesto y rechazo de palma, dedo/guante y entrada de lápiz pasivo.

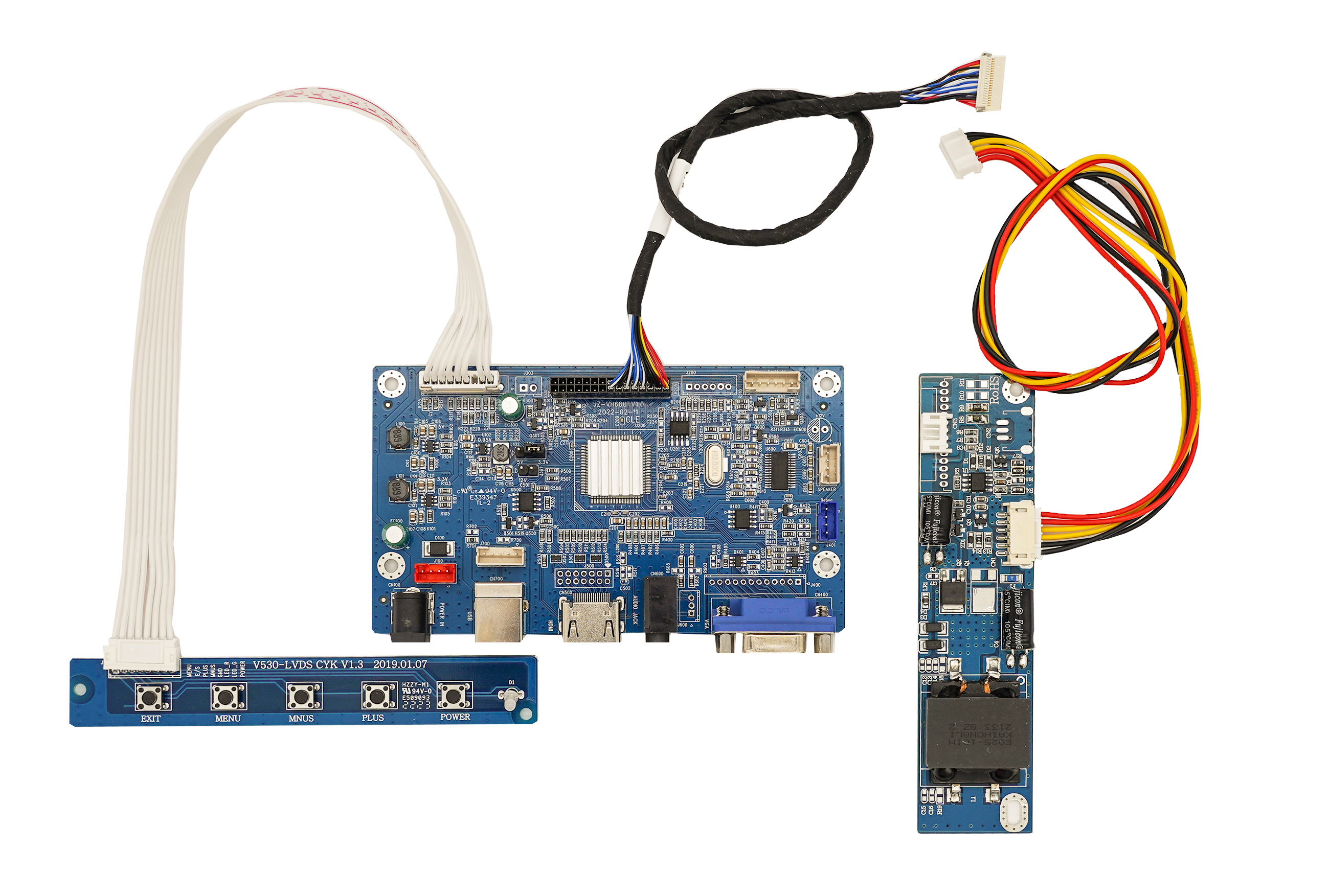

Tablero de anuncios

Podemos proporcionar accesorios completos, que incluyen placa de fondo, tablero de anuncios y conjuntos de cables.

Solicitud

Con la demanda de proyectos personalizados cada día, el mercado de TFT de tipo bar está creciendo correspondientemente. Y nuestra solución TFT de tipo de barra se puede usar perfectamente en muchas aplicaciones como industrial, automotriz, médico, aparato y marítimo, etc.
