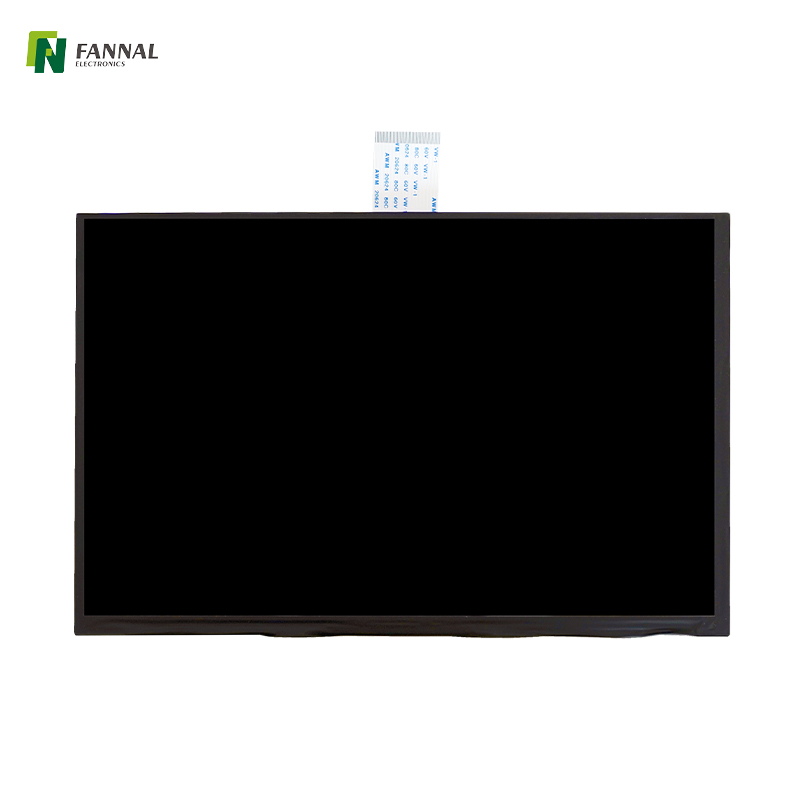

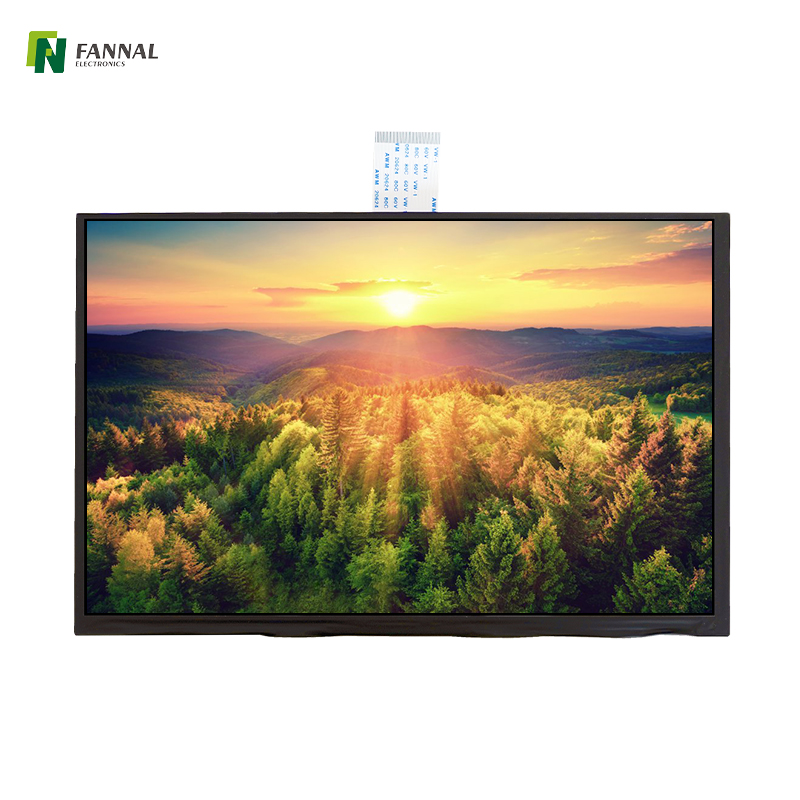

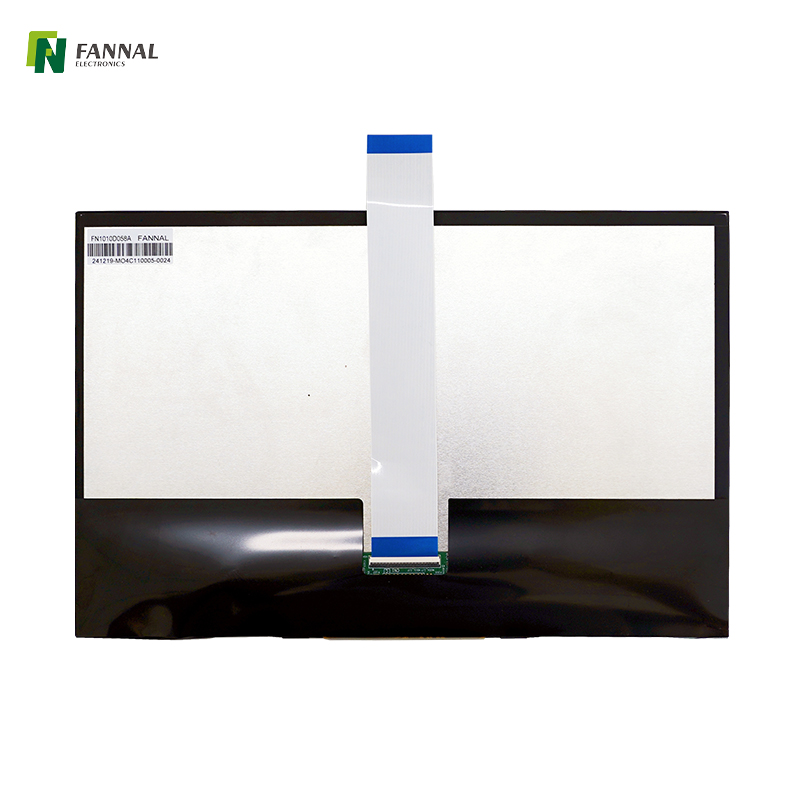

LVDS 10.1 'TFT LCD Pantalla, alto brillo, ángulo de visión amplio

Model:
FN1010D058A
Temperadora de operación (℃):
-20 ~ 80
Temperatura de almacenamiento (℃):
-30 ~ 85
Resolución:
1920 × 1200
Dirección:
TODO
Interfaz:
LVDS
Brillo (CD/m²):
1000
Pantalla táctil:
Personalizable

Cantidad:
Disponibilidad:





Consulta Agregar a la canasta Descargar

LCD al aire libre LCD al aire libre resistente a la intemperie LCD al aire libre legible para la luz del sol pantalla de señalización LCD al aire libre Monitor LCD al aire libre portátil LCD al aire libre de grado industrial

Características del producto

Dibujo de productos

Especificación

Añadir ONS

Aplicación de productos

详情页宽温

La pantalla LVD 10.1 'TFT LCD es una pantalla de alto rendimiento diseñada para una variedad de aplicaciones, que ofrece brillo excepcional y amplios ángulos de visualización.

Características clave

Alto brillo
Ángulo de visión amplio
Interfaz LVDS
Versatilidad

Aplicaciones

Señalización digital
Pantallas automotrices
Imagen médica
Paneles de control industrial

Esta pantalla LCD TFT combina tecnología avanzada con un diseño práctico, por lo que es una excelente opción para aplicaciones visuales exigentes.

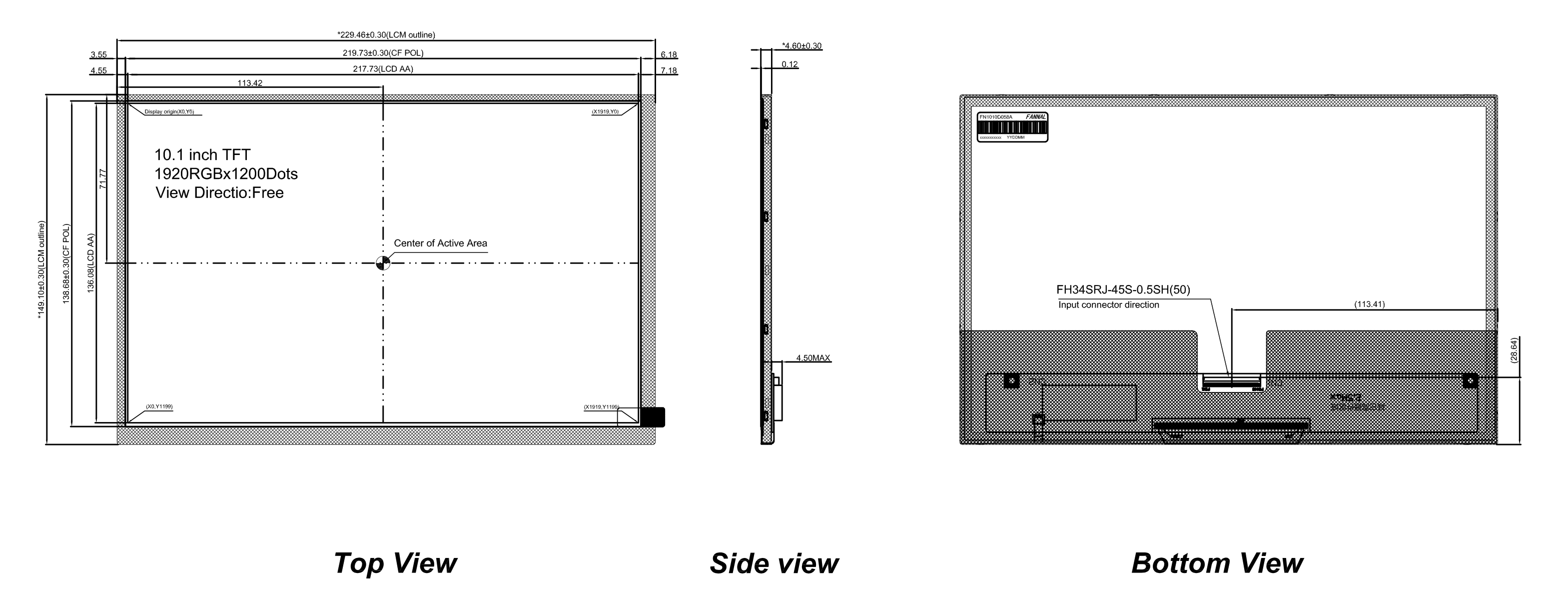

FN1010D058A Dibujo

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	10.1 (diagonal)
Resolución:	1920 (h) × 1200 (v)
Pitch Pixel:	0.1134 (h) x0.1134 (v)
Área activa (mm):	217.728 (h) × 136.08 (v)
Tamaño del módulo (mm):	229.46 (w) x149.1 (h) × 4.6 (d)
Modo de visualización (mm):	Normalmente negro, transmisivo
Interfaz:	LVDS
Dirección de vista:	TODO
Luminancia (CD/M2):	1000 (típ.)
Temperatura de funcionamiento (° C):	-20 ~+80
Temperatura de almacenamiento (° C):	-30 ~+85

Interfaz:

Pin No.	Símbolo	E/S	Descripción

1-3	Vledin 12V	P	Potencia para la luz de fondo LED.

4	PWM	P	PWM para LED.

5	LED EN	I	LED habilitar la señal.

6	GND	P	Suelo.

7	Erxin3p	I	Datos diferenciales positivos LVDS (incluso datos).

8	Erxin3n	I	Datos diferenciales negativos LVDS (incluso datos).

9	GND	P	Suelo.

10	Erxin2p	I	Datos diferenciales positivos LVDS (incluso datos).

11	Erxin2n	I	Datos diferenciales negativos LVDS (incluso datos).

12	GND	P	Suelo.

13	Erxclkp	I	LVDS positiva señal de reloj diferencial (incluso reloj).

14	Erxclknkn	I	LVDS Negativa SEÑAL DE RELOJ DIFERENCIAL (incluso reloj).

15	GND	P	Suelo.

16	Erxin1p	I	Datos diferenciales positivos LVDS (incluso datos).

17	Erxin1n	I	Datos diferenciales negativos LVDS (incluso datos).

18	GND	P	Suelo.

19	Erxin0p	I	Datos diferenciales positivos LVDS (incluso datos).

20	Erxin0n	I	Datos diferenciales negativos LVDS (incluso datos).

21	GND	P	Suelo.

22	Orxin3p	I	Datos diferenciales positivos LVDS (datos impares).

23	Orxin3n	I	Datos diferenciales negativos LVDS (datos impares).

24	GND	P	Suelo.

25	ORXIN2P	I	Datos diferenciales positivos LVDS (datos impares).

26	Orxin2n	I	Datos diferenciales negativos LVDS (datos impares).

27	GND	P	Suelo.

28	Orxclkp	I	LVDS positiva señal de reloj diferencial (reloj impar).

29	Orxclknkn	I	LVDS Negativa SEÑAL DE RELOJ DIFERENCIAL (Reloj impar).

30	GND	P	Suelo.

31	Orxin1p	I	Datos diferenciales positivos LVDS (datos impares).

32	Orxin1n	I	Datos diferenciales negativos LVDS (datos impares).

33	GND	P	Suelo.

34	Orxin0p	I	Datos diferenciales positivos LVDS (datos impares).

35	Orxin0n	I	Datos diferenciales negativos LVDS (datos impares).

36	GND	P	Suelo.

37	IIC_SDA	I	OTP_SDA.

38	IIC_SCL	I	OTP_SCL.

39	CAROLINA DEL NORTE	-	Sin conexión.

40	Eepen	I	Sin conexión.

41-45	Vddin	P	Fuente de alimentación VDDIN = 3.3V (típ.)

Características eléctricas:

Parámetro	Símbolo	Mínimo	Típ.	Max.	Unidad
Voltaje de la fuente de alimentación	VDD	2.3	3.3	3.6	V
	Vrp	-	-	300	MV
Corriente de la fuente de alimentación	IDD	-	300	360	mamá
Consumo de energía	PLCD	-	1.0	1.2	W
Apresurarse	Irush	-	-	3.0	A
Lógica de entrada alto voltaje	VIH	2.7	-	3.3	V
Lógica de entrada bajo voltaje	Vil	0	-	0.5	V
Lógica de salida alto voltaje	Voh	2.7	-	3.3	V
Lógica de salida bajo voltaje	Volante	0	-	0.5	V

Personalización

CTP

Estructura: GG, GFF, Tamaño: 1.8* ~ 55 ', toque con agua/agua salada/sudor, cumpla con los estándares EMI/RFI, Linux/Windows/iOS y Android, personalización de la Cubierta: AG/AR/AF Cumplir los estándares IK, la solución multitáctil, el tacto verdadero con el rechazo de gestos y la palma, el rechazo de la palma, el dedo del dedo/el dedo de la pluma pasiva y la entrada de pasivo.

Tablero de anuncios

Podemos proporcionar accesorios completos, que incluyen placa de fondo, tablero de anuncios y conjuntos de cables.

Solicitud

Con la demanda de proyectos personalizados cada día, el mercado de TFT de tipo bar está creciendo correspondientemente. Y nuestra solución TFT de tipo de barra se puede usar perfectamente en muchas aplicaciones como industrial, automotriz, médico, aparato y marítimo, etc.
