Las fallas de las pantallas TFT en sistemas industriales e integrados a menudo parecen complejas, pero más del 90 % de los problemas se dividen en unas pocas categorías repetibles: problemas de señal y controladores, anomalías ópticas y de brillo, y factores ambientales y de confiabilidad.
Esta guía proporciona un método práctico de clasificación de fallas y diagnóstico paso a paso para ingenieros de I+D, diseñadores de hardware y compradores técnicos que trabajan con TFT LCD y módulos de pantalla táctil.

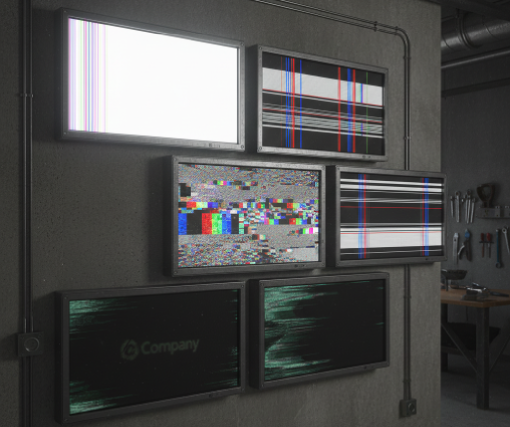

Pantalla blanca/pantalla negra
Ruido de color o patrón de mosaico
Líneas verticales u horizontales
Imagen parpadeante o inestable
Retención de imagen o efecto fantasma

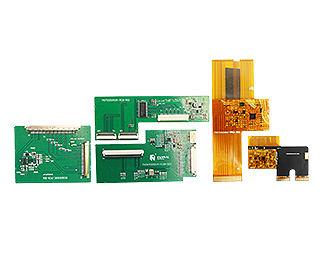

Mal contacto del cable FPC
La conexión en caliente o la inserción del cable bajo alimentación frecuentemente daña la interfaz o quema el controlador IC.
Defectos de unión de IC o FPC
Las fallas de unión de COF/ACF causan una pérdida parcial o total de la señal.
Voltaje o corriente de suministro inestable
El voltaje anormal AVDD, VGH, VGL o lógico afecta directamente la activación del panel.
Parámetros de sincronización o inicialización incorrectos
Especialmente para interfaces MIPI : porche, reloj incorrectos o comandos de inicio faltantes a menudo causan 'luz de fondo encendida, sin imagen'.
Interferencia EMI
El ruido electromagnético fuerte puede provocar parpadeos, corrupción de datos o pantallas en blanco y negro intermitentes.
Apague antes de volver a conectar el FPC. Inspeccione los conectores en busca de polvo, oxidación o deformación.
Realice pruebas cruzadas con otro panel o placa base para aislar los problemas entre el panel y el host.
Mida todos los rieles de alimentación del panel y compárelos con los límites de la hoja de datos del panel.
Verifique la configuración de sincronización y la secuencia de inicialización, especialmente para MIPI DSI.
Identificar y suprimir fuentes de interferencia; optimizar la conexión a tierra, el blindaje y el diseño.
Brillo insuficiente o excesivo
Brillo desigual o mura
Fuga de luz en bordes o esquinas.
Cambio de color (tinte azul/rojo)
Imagen descolorida en blanco o gris
Escala de grises o contraste anormal
Configuración incorrecta de la corriente de retroiluminación.
La sobrecorriente provoca exceso de brillo y envejecimiento; La corriente subterránea produce una imagen tenue.
Envejecimiento del LED y disminución de la luminancia
La vida útil estándar de la retroiluminación suele ser de aproximadamente 15 000 horas antes de la degradación visible.
Guía de luz o estructura difusora no uniforme.
La tensión mecánica o el diseño óptico deficiente provocan áreas brillantes y oscuras.
Unión óptica defectuosa
Las burbujas de OCA, la delaminación o la desgasificación deficiente provocan turbidez y blanqueamiento.
Diseño inadecuado del adhesivo que bloquea la luz.
La desalineación o la superposición insuficiente provocan fugas de luz en los bordes.
Selección incorrecta de materiales
Los polarizadores, los LED y las películas con espectros no coincidentes provocan desviaciones de color.
Una configuración incorrecta de gamma o temperatura de color
produce una escala de grises incorrecta y un contraste anormal.
Mida el voltaje y la corriente de la retroiluminación; ajustar los parámetros del controlador a la especificación objetivo.
Evalúe los requisitos de vida útil al principio de la definición del proyecto para evitar una caída prematura del brillo.
Optimice la pila óptica y la estructura mecánica; estandarizar los procesos de montaje.
Utilice procesos de unión calificados y defina criterios de aceptación claros.
Valide la curva gamma y la configuración de temperatura de color en el firmware del sistema.
No arranca o responde lentamente a baja temperatura
Pantalla negra o color amarillento a alta temperatura.
Empañamiento o condensación dentro del módulo
Cambio de color a largo plazo o disminución del brillo
Funcionando fuera del rango de temperatura especificado.
La respuesta del cristal líquido se degrada rápidamente más allá de los límites nominales.
La exposición a los rayos UV y la entrada de humedad
provocan el envejecimiento del material, su coloración amarillenta y su degradación óptica.
Sellado y protección insuficientes.
La mala resistencia al polvo y la humedad provoca contaminación interna y corrosión.
Seleccione paneles clasificados para todo el rango de temperatura de funcionamiento de la aplicación
(industrial: −20 °C a 70 °C, temperatura amplia: −30 °C a 85 °C, aplicaciones extremas por debajo de −40 °C requieren una formulación LC especial).
Utilice materiales resistentes a los rayos UV y filtros ópticos para reducir el envejecimiento inducido por la radiación.
Mejore el sellado del gabinete, el diseño de juntas y el control de humedad en el ensamblaje.
La mayoría de las fallas de las pantallas TFT se originan en un número limitado de mecanismos eléctricos, ópticos y ambientales. Al clasificar primero el síntoma y luego verificar sistemáticamente la interfaz, la potencia, la pila óptica y los límites ambientales, los ingenieros pueden eliminar la mayoría de los problemas de visualización anormales de manera eficiente.
Este método de solución de problemas estilo lista de verificación es adecuado para:
Presentación de nuevo producto
Análisis de fallas de campo
Evaluación de proveedores
Inspección entrante y auditorías de calidad.
P1. ¿Cómo puedo distinguir una falla del panel de una falla de la placa base o del controlador?
Las pruebas cruzadas son el método más rápido. Conecte el panel a un controlador en buen estado o conecte un panel en buen estado a la misma placa base. Si el síntoma se mueve con el panel, la falla es del lado del panel; Si permanece en el sistema, la causa principal suele ser la sincronización, la energía o la configuración del controlador.
P2. ¿Por qué se enciende la luz de fondo pero no se muestra ninguna imagen?
Esto generalmente indica que el circuito de retroiluminación está funcionando pero la interfaz de pantalla o la secuencia de inicialización son incorrectas. Las causas comunes incluyen comandos de inicialización faltantes, configuración de carril incorrecta en MIPI DSI o voltaje lógico que no llega al controlador del panel.
P3. ¿Cuál es la causa más común de parpadeo intermitente en los sistemas industriales?
El parpadeo intermitente suele estar relacionado con rieles de alimentación inestables, ruido del suelo o acoplamiento EMI en las líneas de interfaz. El enrutamiento de cables, la topología de conexión a tierra y la ondulación de la fuente de alimentación conmutada son factores que contribuyen típicamente.
P4. ¿Por qué aparece condensación dentro de la pantalla después del ciclo de temperatura?
La condensación indica que ha entrado humedad en la carcasa del módulo. Durante las caídas de temperatura, la humedad atrapada se condensa en las superficies ópticas internas. Esto suele indicar un sellado, un diseño de junta o una permeabilidad del material insuficientes.
P5. ¿Cuándo se debe considerar un problema de visualización como un riesgo en la etapa de diseño y no como un defecto del proveedor?
Si la falla se correlaciona fuertemente con el entorno del sistema, la estructura del gabinete, la arquitectura de energía o la sincronización del firmware, debe tratarse como un riesgo de diseño a nivel del sistema. Los defectos puros del proveedor generalmente se reproducen consistentemente en diferentes sistemas y condiciones operativas.
