Vistas:5 Autor:Editor del sitio Hora de publicación: 2026-01-14 Origen:Sitio
En equipos médicos , industriales y para exteriores , el brillo insuficiente de la pantalla LCD es uno de los puntos débiles más comunes y críticos. La baja luminosidad no sólo afecta al confort visual; Bajo la luz solar directa, la pantalla puede volverse completamente ilegible, lo que hace que el dispositivo quede ineficaz.
Entonces, ¿por qué las pantallas LCD a menudo sufren limitaciones de brillo y cómo se puede mejorar el brillo de manera efectiva? Este artículo lo desglosa claramente desde una perspectiva de ingeniería.
1. Causas comunes de brillo insuficiente de la pantalla LCD
Los problemas de brillo suelen deberse a varios factores fundamentales y no a una sola causa.
La luz de fondo es la principal fuente de luz de una pantalla LCD.
Retroiluminación estándar típica: 250–400 nits
Requisitos de exterior o de alto brillo : 600–2000+ nits
Una retroiluminación con poca potencia es, con diferencia, la razón más común de brillo deficiente.
Una pantalla LCD utiliza superiores e inferiores polarizadores . Si su transmitancia es baja, el brillo general cae significativamente.
Las películas ópticas de alta calidad mejoran la eficiencia de utilización de la luz. Las películas de calidad inferior provocan una pérdida sustancial de luz dentro de la pila de retroiluminación.
Los espacios de aire en las estructuras de unión enmarcadas introducen cambios en el índice de refracción, lo que reduce la luminancia efectiva.
Las configuraciones inadecuadas del IC del controlador, los parámetros de atenuación PWM o las curvas gamma pueden limitar artificialmente el brillo alcanzable.
Los ejemplos incluyen:
Luz solar directa
Cubierta de vidrio altamente reflectante
Área de visualización parcialmente bloqueada por la carcasa o el bisel
En estos casos, el brillo del panel en sí puede ser adecuado, pero la visibilidad sigue comprometida.

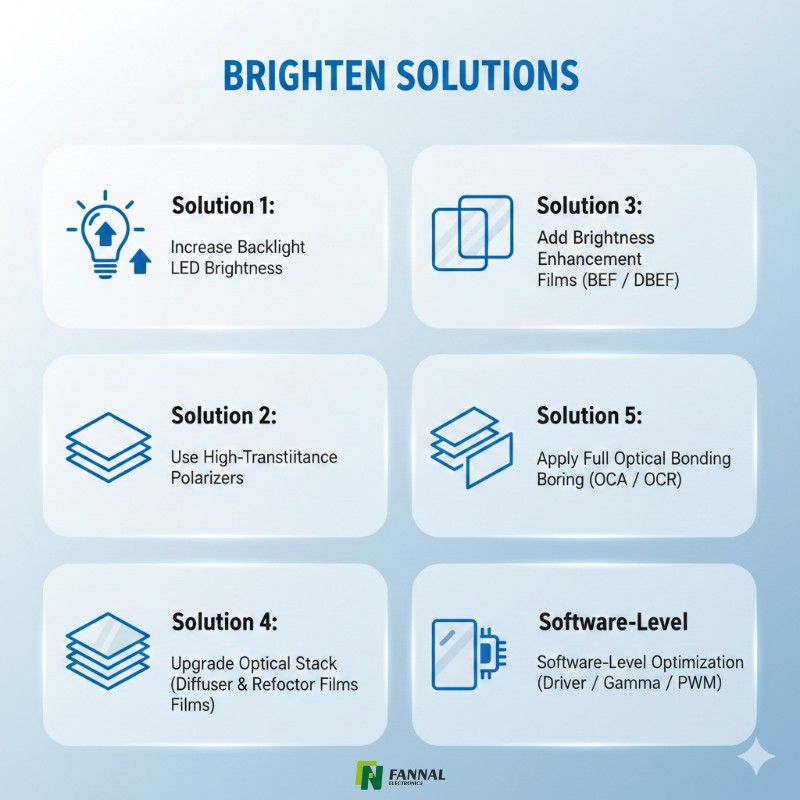

2. Cómo aumentar el brillo de la pantalla LCD: 6 enfoques de ingeniería probados
Los siguientes métodos se utilizan ampliamente en la industria, cada uno con sus propias ventajas y desventajas.
El enfoque más eficaz y comúnmente utilizado:
Aumentar la cantidad de LED
Aumentar la corriente de conducción del LED
Utilice LED de mayor eficiencia o de doble chip
✔ Ventajas
Mejora significativa del brillo
Esencial para exteriores y pantallas de alto brillo
✘ Limitaciones
Mayor consumo de energía
Mayor carga térmica
A menudo es necesario rediseñar la retroiluminación
La transmitancia del polarizador suele oscilar entre el 35% y el 44%, según el grado.
✔ Ventajas
Mejora el brillo sin aumentar la potencia.
Mejora la claridad general
✘ Limitaciones
Requiere proceso de reemplazo del polarizador
Mayor costo de material
BEF (Película de mejora del brillo)
Utiliza estructuras de prismas para concentrar la luz.
Normalmente aumenta el brillo entre un 30 y un 60 %.
DBEF (Película de mejora de brillo dual)
Recicla la luz polarizada mediante reflexión.
El aumento de brillo puede alcanzar entre el 70% y el 100%
Especialmente adecuado para diseños de alto brillo
✔ Ventajas
Sin aumento en el consumo de energía.
Uno de los métodos de mejora del brillo más rentables.
Mejora inmediata y visible
✘ Limitaciones
Mayor costo de material
Cadena de suministro sensible
Requisitos de montaje estrictos (orientación y ángulo críticos)
El uso de películas difusoras y reflectoras de mayor calidad reduce la pérdida de luz interna y mejora la eficiencia de salida.
✔ Ventajas
Costo relativamente bajo
Mejora la uniformidad de la luminancia.
✘ Limitaciones
Ganancia de brillo limitada
Requiere ajuste de acumulación de retroiluminación
En comparación con el pegado enmarcado, el pegado completo elimina el espacio de aire y la pérdida de luz asociada.
✔ Ventajas
Mejora del brillo de aproximadamente un 5 a un 10 %
Mayor contraste
Mejor legibilidad a la luz del sol
Reflexión superficial reducida
✘ Limitaciones
Mayor complejidad del proceso
Mayor costo de fabricación.
Aplicable cuando el brillo está limitado por la configuración y no por el hardware.
Aumentar los parámetros de brillo del IC del controlador
Optimice el ciclo de trabajo PWM
Ajustar curvas gamma
✔ Ventajas
Sin coste adicional de hardware
Implementación rápida
✘ Limitaciones
Mejora limitada
No se puede exceder la capacidad del hardware
3. ¿Qué pasa si el brillo de la pantalla exterior sigue siendo insuficiente?
Los ambientes exteriores combinan dos grandes desafíos: la luz solar directa y los fuertes reflejos..
Una solución combinada recomendada incluye:
Retroiluminación de alto brillo de 1200 a 2000 nits
Películas DBEF de mejora de brillo dual
Unión óptica completa
Tratamientos superficiales AR / AG / AF
Esta combinación garantiza una legibilidad fiable incluso en condiciones adversas de iluminación exterior.
4. Resumen
El brillo insuficiente de la pantalla LCD no se debe a un solo factor. Es el resultado combinado de la capacidad de retroiluminación, los materiales ópticos, el diseño estructural, el método de unión y los parámetros de conducción.
La mejora eficaz del brillo normalmente implica uno o más de los siguientes:
Actualización de retroiluminación de alto brillo (mayor impacto)
Películas de mejora de brillo BEF/DBEF
Polarizadores de alta transmitancia
Diseño de pila óptica optimizado
Unión óptica completa para reducir el reflejo.
Optimización de parámetros del controlador de pantalla
La solución óptima siempre depende del escenario de aplicación específico.
Con más de 15 años de experiencia en soluciones táctiles y de visualización diferenciadas, FANNAL admite aplicaciones industriales, médicas, exteriores y personalizadas con diseños basados en ingeniería. Si tiene requisitos de visualización o táctiles, no dude en seguirnos o contactar a nuestro equipo directamente.
Preguntas frecuentes
El brillo debe definirse en función de las condiciones reales de luz ambiental , no buscando el valor de nits más alto. El diseño excesivo a menudo conduce a un consumo de energía innecesario y a estrés térmico. Un diseño equilibrado considera el brillo, la distancia de visión, el reflejo de la superficie y el ciclo de trabajo en conjunto.
Porque las liendres por sí solas no representan la legibilidad a la luz del sol . Factores como el reflejo del cubreobjetos, la unión óptica, los tratamientos de superficie y la geometría de visualización afectan significativamente el brillo percibido en ambientes exteriores.
El principal riesgo es la gestión térmica . Un brillo más alto aumenta la generación de calor, lo que puede reducir la vida útil de la retroiluminación y la confiabilidad del sistema si no se controla adecuadamente a nivel de diseño.
El brillo debe definirse durante la selección de la pantalla o durante el diseño inicial del sistema , especialmente para dispositivos de exterior, médicos o que funcionan con baterías. Los cambios de brillo en las últimas etapas suelen aumentar el costo y limitar las opciones técnicas disponibles.
No. En muchos casos, reducir el reflejo y mejorar el contraste puede ser más eficaz que simplemente aumentar el brillo. La solución óptima depende del tiempo de uso, el ángulo de exposición a la luz solar y el diseño del gabinete.
