10.1 pulgadas de pantalla TFT al aire libre 1280*800 IPS LCD para aplicaciones industriales

10.1 pulgadas de pantalla TFT al aire libre 1280*800 IPS LCD para aplicaciones industriales

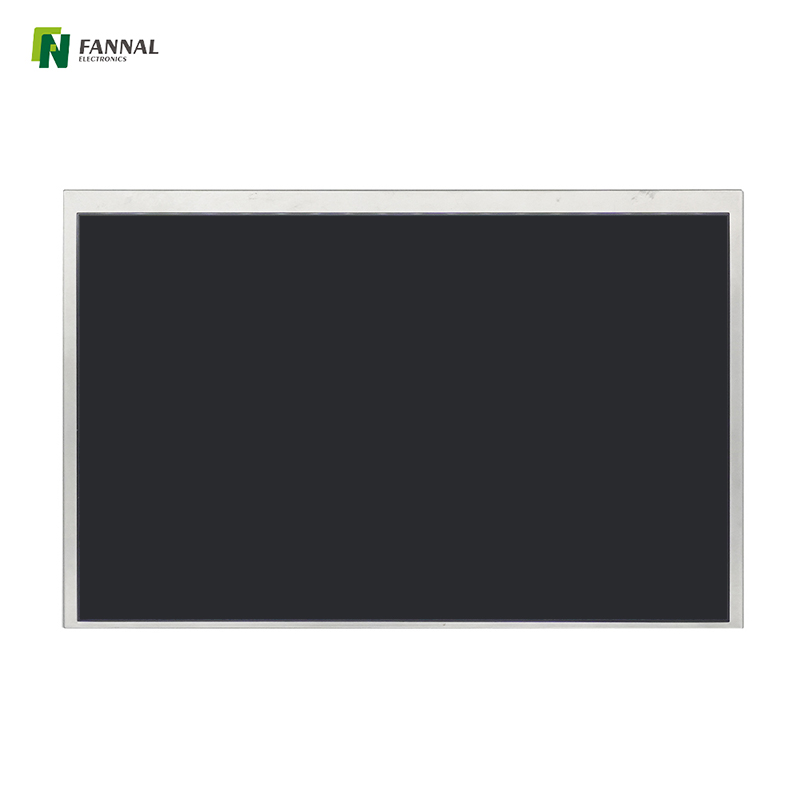

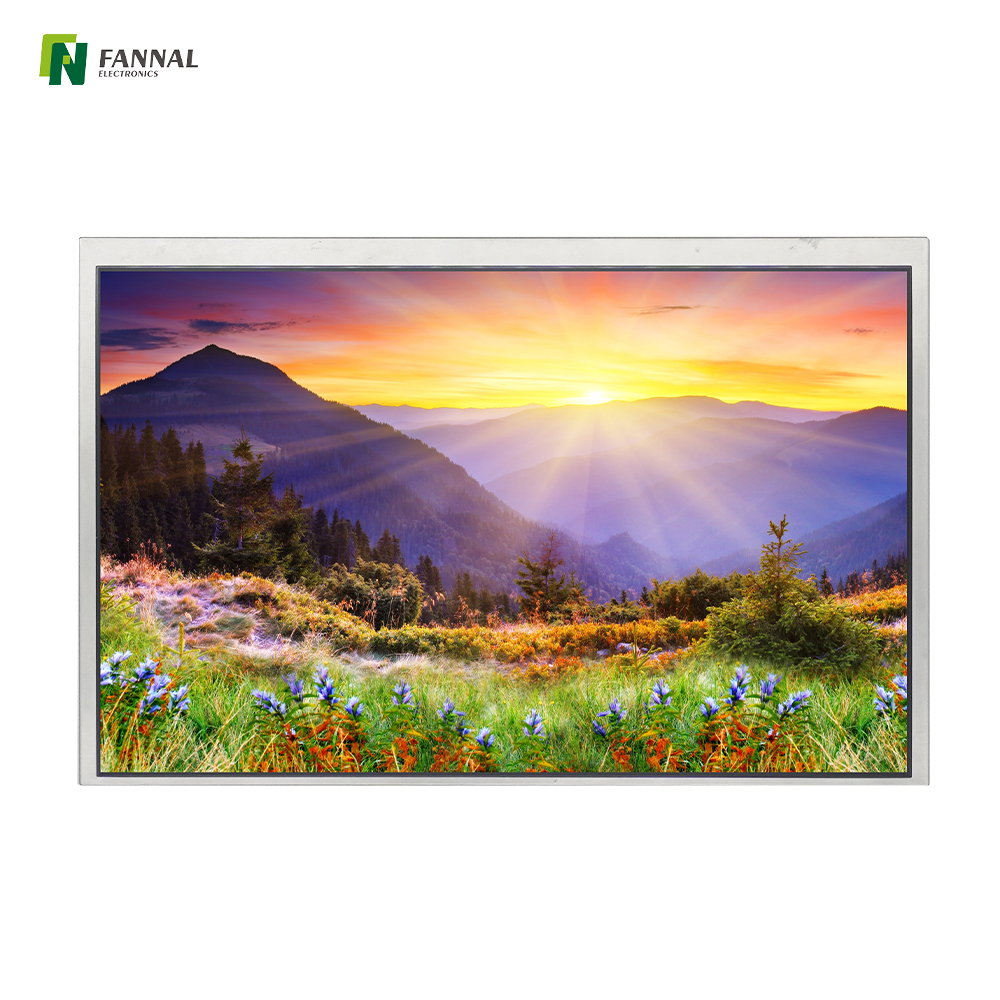

Display TFT de 10.1 pulgadas de alto brillo

Model:
FN1010D032A
Temperadora de operación (℃):
-30 ~ 80
Temperatura de almacenamiento (℃):
-30 ~ 80
Resolución:
1280 × 800
Dirección:
TODO
Interfaz:
LVDS
Brillo (CD/m²):
1000
Pantalla táctil:
Personalizable

Cantidad:
Disponibilidad:





Consulta Agregar a la canasta Descargar

Display TFT al aire libre de 10.1 pulgadas

Características del producto

Dibujo de productos

Especificación

Añadir ONS

Aplicación de productos

详情页 IPS 工控

Pantalla TFT de 10.1 pulgadas, 1280 × 800, LVDS, pantalla LCD industrial, 1000CD/m²

Esta 10.1 pulgadas se desarrolla con una pantalla IPS de alta resolución estándar de 1280x800 y interfaz LVDS. La alta resolución de 1280x800 píxeles garantiza una claridad detallada de la imagen, mientras que el diseño de la pantalla atiende a sistemas integrados, entornos industriales y electrónica de consumo por igual. Vamos a profundizar en sus especificaciones y explorar cómo esta pantalla puede cambiar el juego en diferentes escenarios. Claridad de alta resolución: la resolución de 1280 × 800 ofrece una nitidez excepcional, proporcionando imágenes nítidas y claras. La densidad de píxeles está diseñada para satisfacer las necesidades de los dispositivos de alta gama donde la calidad y los detalles de la imagen son esenciales.

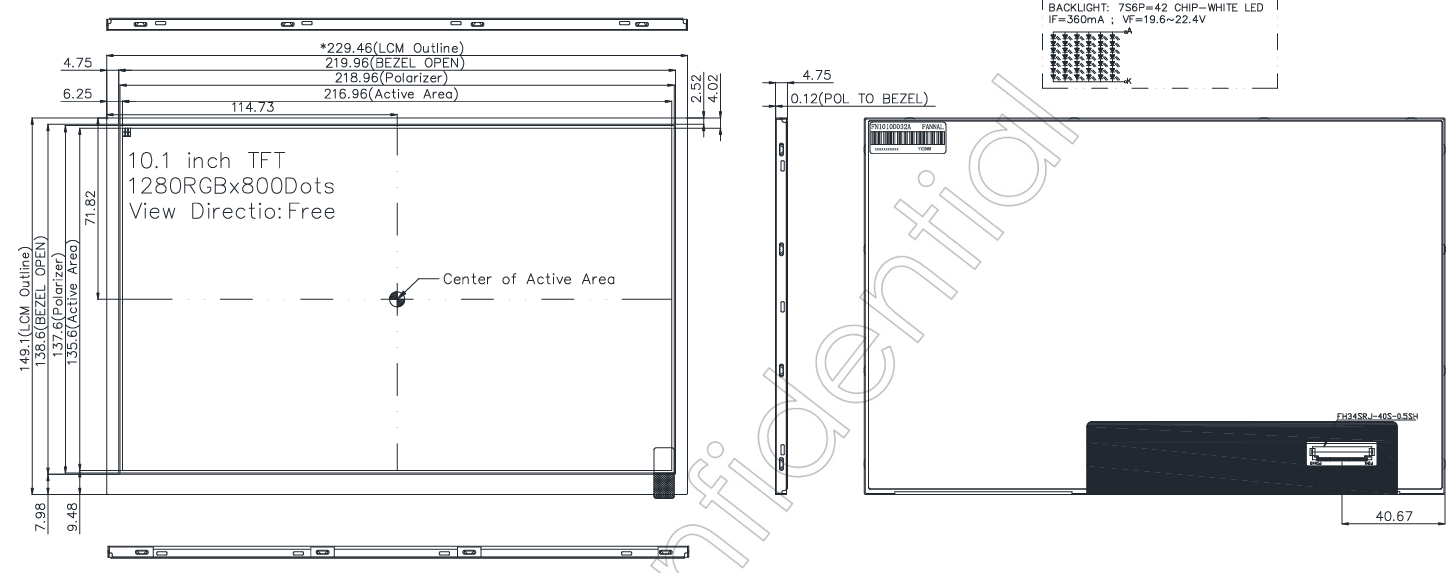

屏幕截图 2024-09-30 134858

Especificaciones generales:

Tamaño de la pantalla LCD (pulgada):	10.1 (diagonal)
Resolución:	1280 (h) × 800 (v)
Pitch Pixel:	0.1695 (h) x0.1695 (v)
Área activa (mm):	216.96 (h) × 135.6 (v)
Tamaño del módulo (mm):	229.46 (w) x149.1 (h) × 4.75 (d)
Modo de visualización (mm):	Normalmente negro, transmisivo
Interfaz:	LVDS
Dirección de vista:	TODO
Luminancia (CD/M2):	1000 (típ.)
Temperatura de funcionamiento (° C):	-30 ~+80
Temperatura de almacenamiento (° C):	-30 ~+80

Interfaz:

Pin No.	Símbolo	E/S	Descripción
1-2	Ledk	P	Potencia para la luz de fondo LED (ánodo:+21V).
3-4	Leda	P	Potencia para la luz de fondo LED (cátodo).
5	VGH	P	Puerta en voltaje.
6	CAROLINA DEL NORTE	-	Sin conexión.
7	VGL	P	Puerta de voltaje de apagado.
8	CAROLINA DEL NORTE	-	Sin conexión.
9	GND	P	Suelo.
10	Rxin3n	I	LVDS SEÑAL DE DATOS DIFERENCIALES NEGATIVAS.
11	Rxin3p	I	LVDS SEÑAL DE DATOS DIFERENCIALES POSITIVOS.
12	GND	P	Suelo.
13	Rxin2n	I	LVDS SEÑAL DE DATOS DIFERENCIALES NEGATIVAS.
14	Rxin2p	I	LVDS SEÑAL DE DATOS DIFERENCIALES POSITIVOS.
15	GND	P	Suelo.
16	Rxclknk	I	LVDS SEÑAL DE Reloj diferencial negativa.
17	Rxclkp	I	LVDS SEÑAL DE RELOJ DIFERENTAL POSITIVO.
18	GND	P	Suelo.
19	Rxin1n	I	LVDS SEÑAL DE DATOS DIFERENCIALES NEGATIVAS.
20	Rxin1p	I	LVDS SEÑAL DE DATOS DIFERENCIALES POSITIVOS.
21	GND	P	Suelo.
22	Rxin0n	I	LVDS SEÑAL DE DATOS DIFERENCIALES NEGATIVAS.
23	Rxin0p	I	LVDS SEÑAL DE DATOS DIFERENCIALES POSITIVOS.
24	GND	P	Suelo.
25	CAROLINA DEL NORTE	-	Sin conexión.
26-27	VDD	P	Fuente de alimentación VDD = 3.3V típ.
28	CAROLINA DEL NORTE	-	Sin conexión.
29	REINICIAR	I	Pin de reinicio global, normalmente tirar alto.
30	Stbyb	I	Modo de espera, normalmente tirar alto.
31	SDA	I	Sin conexión.
32	SCL	I	Sin conexión.
33	CSB	I	Sin conexión.
34	GND	P	Suelo.
35	CAROLINA DEL NORTE	-	Sin conexión.
36-37	VSP	P	Voltaje de entrada del circuito de configuración.
38	CAROLINA DEL NORTE	-	Sin conexión.
39-40	Vsn	P	Voltaje de entrada del circuito de configuración.

Características eléctricas:

Parámetro	Símbolo:	Mínimo	Típ.	Max.	Unidad
Voltaje hacia adelante	VF	19.6	21.0	22.4	V
Corriente de reenvío	SI	-	360	-	mamá
LED Lifetime	-	-	30000	50000	Horas

Personalización

CTP

Estructura: GG, GFF, Tamaño: 1.8* ~ 55 ', toque con agua/agua salada/sudor, cumpla con los estándares EMI/RFI, Linux/Windows/iOS y Android, Personalización en la portada: AG/AR/AF CEET IK Estándares , Solución multitáctil, verdadero toque con gesto y rechazo de palma, entrada de dedo/guante y bolígrafo pasivo

Tablero de anuncios

Podemos proporcionar accesorios completos, que incluyen placa de fondo, tablero de anuncios y conjuntos de cables.

Solicitud

Con la demanda de proyectos personalizados cada día, el mercado de TFT de tipo bar está creciendo correspondientemente. Y nuestra solución TFT de tipo de barra se puede usar perfectamente en muchas aplicaciones como industrial, automotriz, médico, aparato y marítimo, etc.
