Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-01-09 Origen:Sitio
¿Alguna vez te has preguntado cómo funciona la pequeña pantalla de tu dispositivo a la perfección con el resto de la tecnología? Las pantallas integradas son los héroes anónimos de la electrónica moderna. Estos sistemas son parte integral de todo, desde teléfonos inteligentes hasta máquinas industriales complejas.
En este artículo, exploraremos cómo funcionan las pantallas integradas, incluidos sus componentes y tecnologías clave. Aprenderá sobre las partes esenciales como el cristal de la pantalla, los controladores y los microcontroladores, y cómo colaboran para crear las interfaces de usuario en las que confiamos todos los días.
El cristal de visualización es la parte más visible de un sistema de visualización integrado. Sirve como interfaz a través de la cual los usuarios interactúan con el dispositivo, lo que lo convierte en una parte esencial de la experiencia general del usuario. Dependiendo de la aplicación, se utilizan diferentes tipos de cristal de pantalla, como LCD (pantalla de cristal líquido), OLED (diodo emisor de luz orgánico) o tinta electrónica . Cada una de estas tecnologías de visualización ofrece características únicas que se adaptan a entornos y necesidades de usuario específicos.
LCD : se utilizan habitualmente en pantallas integradas debido a su asequibilidad y versatilidad. La tecnología LCD está disponible en varios tamaños y resoluciones, y ofrece buena claridad con amplios ángulos de visión, particularmente en las pantallas LCD IPS. Se utilizan ampliamente en aplicaciones donde el costo es una consideración primordial y la calidad de las imágenes debe ser satisfactoria.
OLED : Las pantallas OLED brindan una reproducción de color superior, negros profundos y mejores relaciones de contraste. Esto se debe a que la tecnología OLED permite controlar cada píxel individual de forma independiente, a diferencia de las pantallas LCD, que requieren retroiluminación. OLED es ideal para aplicaciones de alta gama que requieren pantallas vibrantes y bajo consumo de energía, como teléfonos inteligentes y relojes inteligentes.
E-Ink : la tecnología E-Ink se usa comúnmente en dispositivos como lectores electrónicos porque consume una energía mínima y ofrece una pantalla que es fácil de leer incluso bajo la luz del sol brillante. Esta tecnología de visualización funciona reorganizando partículas cargadas para crear imágenes en la pantalla, lo que la hace altamente eficiente energéticamente para imágenes estáticas, aunque no puede mostrar contenido en movimiento.
El controlador de pantalla desempeña un papel fundamental en la gestión de cómo se representan los datos en la pantalla. Lee continuamente datos de píxeles del framebuffer y los envía al cristal de la pantalla. Este proceso garantiza que se muestre la información correcta, ya sea una imagen estática o contenido dinámico, y que la transición entre pantallas parezca fluida.
Los sistemas de visualización integrados pueden tener controladores integrados directamente en el microcontrolador o pueden depender de chips gráficos separados, especialmente cuando se manejan gráficos complejos o pantallas grandes. Esta división ayuda a optimizar el rendimiento, ya que las pantallas más simples pueden requerir menos potencia de procesamiento, lo que permite que el sistema funcione de manera más eficiente.
El framebuffer es esencialmente un espacio de memoria que almacena los datos de píxeles de la pantalla. El controlador de pantalla lee esta memoria para actualizar la pantalla a un ritmo constante. Esta memoria debe ser lo suficientemente grande como para almacenar toda la información de píxeles necesaria para una resolución y profundidad de color determinadas.
Por ejemplo, una pantalla con resolución de 320x240 y profundidad de color de 16 bits requeriría 153.600 bytes de memoria. La gestión eficiente del framebuffer garantiza que solo se actualicen los datos necesarios, lo que optimiza significativamente la eficiencia energética al evitar actualizaciones y transferencias de datos innecesarias.
Al minimizar la cantidad de actualizaciones requeridas, los sistemas de visualización integrados pueden mantener un bajo consumo de energía y reducir la carga de trabajo del microcontrolador. Cuando solo es necesario cambiar partes de la pantalla (como alterar un color o actualizar un área específica), solo se actualizan esas áreas, lo que reduce el consumo general de energía.
| Resolución (Ancho x Alto) | Profundidad de color (bits) | Memoria requerida (bytes) |
|---|---|---|
| 320 x 240 | 16 | 153.600 |
| 480 x 272 | 16 | 261,120 |
| 640 x 480 | 16 | 491,520 |
| 800 x 480 | 16 | 768.000 |
| 1280 x 720 | 16 | 1.474.560 |
El microcontrolador en un sistema de visualización integrado es responsable de controlar el funcionamiento general de la pantalla, desde el procesamiento de los datos hasta la actualización de la pantalla. En lugar de actualizar toda la pantalla cada vez, el microcontrolador actualiza sólo las partes de la pantalla que han cambiado, minimizando el consumo de energía y mejorando la eficiencia del dispositivo.
Por ejemplo, si un usuario cambia un área pequeña de la pantalla (como cambiar un cuadrado rojo a azul), el microcontrolador solo actualiza esos píxeles específicos en el framebuffer. Este método se conoce como actualización parcial de la pantalla y ayuda a mantener los dispositivos integrados funcionando sin problemas sin consumir energía. Al hacer un uso eficiente de la memoria y la potencia de procesamiento, los sistemas integrados garantizan que todo el dispositivo funcione de manera óptima.
| Ventajas | tecnológicas | Casos de uso comunes | Eficiencia energética | Costo |
|---|---|---|---|---|
| LCD | Bajo costo, amplia disponibilidad, precisión de color decente | Electrónica de consumo, paneles industriales. | Moderado | Bajo |
| OLED | Reproducción de color superior, negros profundos | Dispositivos de alta gama, smartphones, relojes inteligentes. | Alto (pero energéticamente eficiente cuando se muestra contenido oscuro) | Alto |
| tinta electrónica | Consumo de energía extremadamente bajo, fácil de leer a la luz del sol. | Lectores electrónicos, dispositivos de bajo consumo | muy alto | Moderado |
Las pantallas LCD se encuentran entre los paneles más utilizados en sistemas integrados debido a su asequibilidad y versatilidad. TFT-LCD e IPS-LCD son particularmente populares por sus amplios ángulos de visión y buena precisión de color, lo que los hace adecuados para muchas aplicaciones industriales y de consumo.
Estas pantallas son energéticamente eficientes, rentables y están disponibles en una amplia gama de tamaños, desde pequeños dispositivos integrados hasta grandes pantallas de equipos industriales. El uso generalizado de la tecnología LCD la convierte en una opción ideal para los fabricantes que buscan una solución de visualización confiable y rentable.
Las pantallas OLED proporcionan colores vibrantes y niveles de negro profundo debido a su capacidad para controlar la luz de cada píxel individual. A diferencia de las pantallas LCD, que utilizan retroiluminación, los píxeles OLED emiten su propia luz, lo que permite un mayor contraste y una saturación de color más rica. La tecnología OLED se utiliza en dispositivos donde la calidad visual es fundamental, como teléfonos inteligentes, relojes inteligentes y pantallas de automóviles de alta gama.
El bajo consumo de energía y el perfil más delgado de las pantallas OLED también las hacen ideales para sistemas integrados alimentados por baterías, donde el espacio y la eficiencia energética son esenciales. La capacidad de OLED para producir niveles de negro reales y colores dinámicos lo convierte en una opción popular para sistemas integrados premium donde la calidad de imagen es primordial.
La tecnología E-Ink se utiliza en aplicaciones donde el bajo consumo de energía es crucial. A diferencia de otras tecnologías de visualización, E-Ink solo usa energía cuando cambia la imagen en la pantalla, lo que la hace extremadamente eficiente para visualizaciones de imágenes estáticas. Esta es la razón por la que E-Ink se usa ampliamente en lectores electrónicos, donde no es necesario un uso continuo de energía para mantener el contenido estático.
Si bien las pantallas E-Ink no ofrecen la misma frecuencia de actualización o intensidad de color que otras tecnologías, su consumo de energía ultrabajo y su capacidad para permanecer legibles con luz brillante las hacen perfectas para ciertos tipos de dispositivos integrados, especialmente aquellos que necesitan funcionar durante períodos prolongados sin recargas frecuentes.
| Característica | Táctil capacitiva | Tecnología de pantalla |
|---|---|---|
| Sensibilidad | Alto, admite multitáctil | Moderado, típicamente un solo toque |
| Durabilidad | Menos duradero, sensible a los arañazos. | Más duradero, resistente a los arañazos. |
| Casos de uso ideales | Smartphones, tablets, sistemas de alta gama | Sistemas industriales, médicos y exteriores. |
| Costo | Más alto | Más bajo |
| Métodos de interacción | Dedo, lápiz óptico, con guante | Lápiz óptico, dedo, con sujeción por guante |

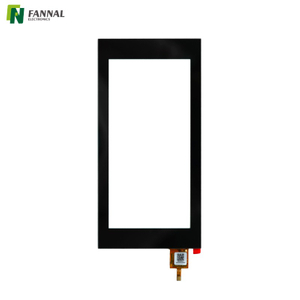

Las pantallas táctiles capacitivas se utilizan ampliamente en sistemas integrados debido a su alta sensibilidad y capacidad para admitir gestos multitáctiles. Los teléfonos inteligentes, , las tabletas y los productos electrónicos de consumo suelen utilizar pantallas táctiles capacitivas porque brindan una experiencia de usuario fluida y receptiva.
Las pantallas táctiles capacitivas son particularmente útiles en entornos donde se necesita entrada rápida y precisa. Su durabilidad los hace adecuados tanto para aplicaciones industriales como de consumo. Las pantallas táctiles capacitivas también ofrecen una excelente durabilidad, con mayor resistencia a los arañazos y al desgaste en comparación con las pantallas táctiles resistivas.
Las pantallas táctiles resistivas funcionan detectando la presión, lo que las hace ideales para entornos donde los usuarios pueden usar guantes o donde la pantalla estará expuesta a condiciones adversas. Se utilizan comúnmente en dispositivos industriales y médicos , donde la retroalimentación táctil y la confiabilidad son más importantes que la fluidez de la interacción.
Las pantallas táctiles resistivas son menos sensibles que las capacitivas, pero ofrecen mayor durabilidad y pueden operarse con varios métodos de entrada, incluidos bolígrafos o guantes. Su resistencia a temperaturas extremas y estrés físico los convierte en una buena opción para entornos hostiles donde la precisión es fundamental, como en fábricas o instalaciones médicas.
La transferencia de datos entre el microcontrolador, el framebuffer y el controlador de pantalla es esencial para actualizar la pantalla. En los sistemas integrados, a menudo se utilizan métodos de comunicación El microcontrolador garantiza que la pantalla permanezca actualizada sin utilizar una potencia de procesamiento excesiva. en serie o paralelo para transmitir los datos de píxeles de manera eficiente.
La clave para un flujo de datos eficiente radica en minimizar la cantidad de actualizaciones necesarias. Cuando solo es necesario cambiar una parte de la pantalla, el microcontrolador actualiza solo esas secciones del framebuffer, lo que reduce la carga de transferencia de datos y el consumo de energía. Este enfoque de actualización selectiva es crucial para mantener un rendimiento óptimo en dispositivos integrados con potencia de procesamiento limitada.
La eficiencia energética es uno de los factores más críticos en los sistemas de visualización integrados. La capacidad de actualizar partes de la pantalla sin actualizar toda la pantalla ayuda a ahorrar energía. Además, la elección de la tecnología de visualización, como OLED o E-Ink, también desempeña un papel importante en la optimización de la energía.
Los sistemas integrados modernos se centran en tecnologías de visualización dinámica , donde la energía solo se utiliza cuando se actualiza o interactúa con la pantalla, en lugar de mantener una pantalla completa encendida constantemente. Esto garantiza que los dispositivos integrados puedan funcionar de manera eficiente durante períodos más prolongados sin agotar sus baterías.
| táctil resistiva | Tipo de consumo de energía | Eficiencia energética Aplicación | ideal |
|---|---|---|---|
| LCD | Luz de fondo constante | Moderado | Electrónica de consumo general |
| OLED | Píxeles autoemisores | Alto | Dispositivos que requieren imágenes vibrantes |
| tinta electrónica | Sólo al cambiar el contenido | muy alto | Aplicaciones de bajo consumo como lectores electrónicos |
| Ejemplo de aplicación | industrial | Beneficio clave |
|---|---|---|
| Automatización Industrial | Interfaces hombre-máquina (HMI) | Monitoreo en tiempo real, pantallas resistentes |
| Electrónica de consumo | Dispositivos inteligentes, wearables, electrodomésticos. | Pantallas compactas y fáciles de usar |
| Dispositivos médicos | Monitores de pacientes, equipos de diagnóstico. | Alta confiabilidad y claridad |
| Automotor | Infoentretenimiento en el automóvil, tableros digitales | Interacción mejorada con el conductor y seguridad. |

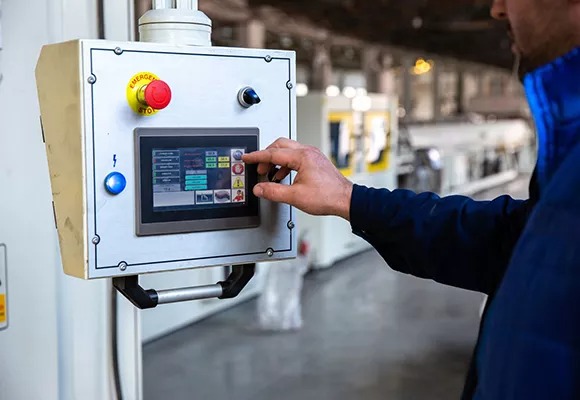

En la automatización industrial, las pantallas integradas son esenciales para las interfaces hombre-máquina (HMI), que permiten a los operadores interactuar con la maquinaria y monitorear datos en tiempo real. Estos sistemas deben ser confiables, duraderos y capaces de soportar condiciones extremas, como altas temperaturas, vibraciones o exposición al polvo.
Las pantallas integradas utilizadas en las HMI están diseñadas para ser resistentes y altamente receptivas, ofreciendo imágenes claras en entornos desafiantes. Estas pantallas garantizan que los operadores puedan gestionar de forma rápida y eficiente procesos industriales complejos, mejorando la seguridad y la productividad.
Las pantallas integradas son el corazón de muchos dispositivos inteligentes actuales, desde rastreadores de actividad física hasta dispositivos domésticos inteligentes. Estas pantallas proporcionan interfaces de usuario intuitivas para una fácil interacción y control. La integración de paneles táctiles permite a los usuarios interactuar con los dispositivos mediante gestos, mejorando la experiencia del usuario.
Las pantallas inteligentes en la electrónica de consumo habilitan funciones como comentarios, notificaciones y control de dispositivos en tiempo real, lo que ayuda a los usuarios a interactuar con la tecnología sin problemas. Su integración en diversos productos es un factor clave para la adopción generalizada de tecnologías inteligentes.
En dispositivos médicos, como monitores de pacientes y equipos de diagnóstico, las pantallas integradas muestran datos en tiempo real en los que confían los profesionales de la salud. Estas pantallas están diseñadas para ser extremadamente confiables, claras y fáciles de leer en todas las condiciones de iluminación. Su papel a la hora de entregar información crítica de forma rápida y precisa puede tener un impacto significativo en la atención al paciente.
El uso de pantallas integradas en dispositivos sanitarios garantiza que los médicos tengan acceso inmediato a los signos vitales y los datos de los pacientes, lo que les ayuda a tomar decisiones más rápidas en situaciones urgentes.
Una de las principales ventajas de las pantallas integradas es su diseño compacto. Dado que están integrados directamente en el dispositivo, eliminan la necesidad de monitores externos adicionales, lo que reduce el tamaño y la complejidad general del dispositivo. Esta integración compacta hace que los dispositivos sean más elegantes, portátiles y fáciles de usar.
La naturaleza compacta de las pantallas integradas también permite una mayor flexibilidad de diseño. Los fabricantes pueden integrar la pantalla perfectamente en una amplia gama de dispositivos sin comprometer el tamaño o la estética.
Las pantallas integradas brindan oportunidades para crear interfaces de usuario personalizadas que se adaptan a las necesidades específicas del dispositivo. Al incorporar funciones táctiles o diseños gráficos especializados, los fabricantes pueden mejorar la funcionalidad y la experiencia del usuario.
Las soluciones de visualización personalizadas permiten interacciones más intuitivas, lo que permite a los usuarios controlar y monitorear fácilmente sus dispositivos. Esta flexibilidad es crucial en industrias como la electrónica de consumo, la atención médica y la automatización industrial, donde la experiencia del usuario es clave.
Las pantallas integradas están diseñadas para soportar condiciones adversas. Ya sean temperaturas extremas, vibraciones o exposición al polvo y al agua, estas pantallas están diseñadas para brindar confiabilidad en entornos difíciles. Esto los convierte en una excelente opción para aplicaciones industriales, automotrices y médicas.
La solidez de las pantallas integradas garantiza que mantengan la funcionalidad y la legibilidad en entornos desafiantes, lo que aumenta su longevidad y reduce los costos de mantenimiento.
Los sistemas de visualización integrados son cruciales en la electrónica moderna y ofrecen interfaces compactas, eficientes e intuitivas. Sirven a una variedad de industrias, incluida la electrónica de consumo, la automatización industrial y la atención médica, mejorando la experiencia del usuario y la funcionalidad del dispositivo. A medida que avance la tecnología, estos sistemas serán aún más eficientes, duraderos y fáciles de usar. Para las empresas que desean integrar pantallas integradas en sus productos, es esencial comprender cómo funcionan estos sistemas.
FANNAL ofrece soluciones de visualización integradas de vanguardia que mejoran el rendimiento con eficiencia energética y confiabilidad, ayudando a las empresas a mantenerse a la vanguardia en el mercado competitivo.
R: Un sistema de visualización integrado es una pantalla especializada integrada en dispositivos electrónicos, diseñada para mostrar información visual de manera eficiente. Está optimizado para funciones específicas, a diferencia de los monitores tradicionales.
R: Una pantalla integrada funciona mediante el uso de componentes como un controlador de pantalla, un microcontrolador y un framebuffer para representar imágenes o datos en una pantalla, proporcionando retroalimentación visual en tiempo real.
R: Las pantallas integradas son cruciales en la electrónica de consumo porque proporcionan interfaces compactas y energéticamente eficientes que mejoran la interacción del usuario y la funcionalidad general del dispositivo.
R: En la automatización industrial, las pantallas integradas ofrecen monitoreo en tiempo real, robustez e integración que ahorra espacio, lo que mejora la seguridad y la productividad en entornos desafiantes.
R: La elección depende de factores como la tecnología de visualización (LCD, OLED, E-Ink), el consumo de energía, el tamaño de la pantalla y los requisitos específicos del dispositivo en cuanto a durabilidad y rendimiento.
