Pantalla táctil de 34 pulgadas para consolas de maquinistas de trenes de alta velocidad

Módulo de pantalla táctil personalizado de 34 pulgadas con blindaje EMI y unión óptica completa para sistemas de control ferroviario confiables.
Hogar » Consola del conductor con pantalla táctil de ferrocarril

Descripción general del proyecto

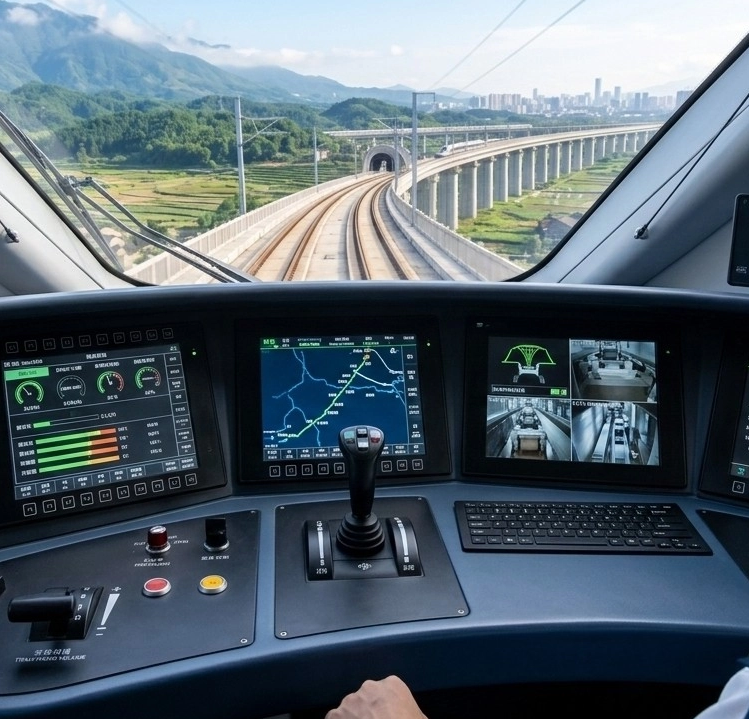

Aplicación: Consola de instrumentos para conductores de trenes de alta velocidad
Tamaño del panel: TPM (módulo de panel táctil) de 34 pulgadas

Requisitos principales:
  • Mantenga un rendimiento táctil estable en entornos con alta interferencia electromagnética.
  • Proporciona una fuerte resistencia a las descargas electrostáticas (ESD).
  • Integre una estructura de blindaje para reducir la interferencia de la señal.
  • Garantice la confiabilidad a largo plazo para los sistemas de control ferroviario.
  • Adopte una unión óptica completa para mejorar la estabilidad y durabilidad de la pantalla.

El sistema debe funcionar de manera confiable en entornos eléctricos complejos y al mismo tiempo mantener un rendimiento táctil estable y una confiabilidad de ciclo de vida prolongado para los equipos ferroviarios.

Desafíos técnicos: pantalla táctil ferroviaria

El cliente identificó varias preocupaciones técnicas clave durante el proyecto:

Protección ESD

Los sistemas de control ferroviario deben cumplir con estrictos estándares de protección ESD para evitar mal funcionamiento causado por descargas electrostáticas durante la operación .

EMI

Los sistemas eléctricos de los trenes generan importantes EMI , que pueden interferir con las señales táctiles y mostrar la estabilidad .

Fiabilidad de ciclo de vida prolongado

Los equipos ferroviarios suelen tener ciclos de implementación largos y las actualizaciones del sistema se realizan aproximadamente cada 8 años. .
Por lo tanto, el módulo de visualización requiere una alta durabilidad y un suministro estable de componentes.

Requisitos de integración

El cliente necesitaba una estructura de pantalla completamente unida (unión óptica OCR) para mejorar la estabilidad estructural y el rendimiento de la pantalla.

Diseño de solución de pantalla táctil ferroviaria personalizada

Para cumplir con los requisitos de confiabilidad y resistencia a interferencias de los sistemas de control ferroviario, FANNAL desarrolló un módulo de panel táctil (TPM) personalizado de 34 pulgadas optimizado para consolas de conductores de trenes de alta velocidad.
  • Vidrio de cubierta reforzado


    El módulo de visualización utiliza una cubierta de vidrio reforzada de 3 mm para mejorar la integridad estructural y la durabilidad a largo plazo.

    La cubierta de vidrio más gruesa ayuda a proteger el módulo de pantalla contra tensiones mecánicas, vibraciones e impactos que pueden ocurrir en el equipo de transporte. La estructura reforzada también mejora la solidez general del sistema y ayuda a mantener un funcionamiento estable durante largos ciclos de implementación.
  • Tratamiento de superficie anti-UV

    Para mejorar la durabilidad a largo plazo, el cubreobjetos incluye impresión con tinta resistente a los rayos UV y un tratamiento de protección UV adicional. .

    Los equipos ferroviarios pueden experimentar exposición continua a la luz durante largos períodos de funcionamiento. El diseño anti-UV ayuda a prevenir la decoloración, el envejecimiento del material y la degradación de las áreas impresas, lo que garantiza una apariencia y un rendimiento estables a lo largo del tiempo.
  • Panel táctil blindado EMI

    La estructura del panel táctil integra una capa de protección EMI para reducir el impacto de la interferencia electromagnética de los sistemas eléctricos circundantes.

    Los entornos de control ferroviario suelen contener altos niveles de ruido eléctrico generado por los equipos a bordo. El diseño de blindaje ayuda a mantener un rendimiento estable de la detección capacitiva y reduce el riesgo de perturbación de la señal táctil.
  • Controlador táctil industrial


    El sistema táctil está controlado por el controlador táctil ILI2323 , que proporciona una fuerte inmunidad al ruido y un rendimiento multitáctil estable.

    Este controlador de grado industrial ayuda a garantizar un funcionamiento táctil confiable en entornos donde la interferencia electromagnética y el ruido eléctrico pueden afectar los sistemas táctiles capacitivos estándar.
  • Panel LCD industrial

    El módulo de visualización integra paneles LCD originales procedentes de fabricantes de paneles establecidos , lo que garantiza una calidad de visualización estable y disponibilidad de suministro a largo plazo.

    El uso de paneles originales ayuda a mantener un brillo, un rendimiento del color y una confiabilidad constantes en todos los lotes de producción, lo cual es importante para los equipos ferroviarios con requisitos de ciclo de vida extendido
    .
  • Unión óptica completa OCR

    El módulo de visualización adopta una unión óptica completa OCR entre la cubierta de vidrio y el panel LCD.

    La unión óptica mejora la claridad de la pantalla al minimizar los reflejos internos y al mismo tiempo fortalece significativamente la integridad estructural del módulo contra la vibración y el estrés ambiental, lo que lo convierte en una opción ideal para aplicaciones exigentes de transporte y control industrial.

Pantalla táctil confiable para sistemas de consola ferroviaria

La solución final ofrece un módulo de pantalla táctil de 34 pulgadas de alta confiabilidad diseñado para el exigente entorno eléctrico de los sistemas de control ferroviario.
Al integrar una cubierta de vidrio reforzada, blindaje EMI dentro de la estructura del panel táctil y un controlador táctil de grado industrial, el sistema mejora efectivamente la resistencia a las interferencias electromagnéticas y las descargas electrostáticas , asegurando una interacción táctil estable en la consola del conductor del tren.

La unión óptica OCR completa mejora aún más la estabilidad estructural del módulo de pantalla al tiempo que mejora la claridad óptica y la durabilidad a largo plazo.

Como resultado, el módulo de pantalla proporciona:
  • Resistencia mejorada a ESD y EMI para entornos eléctricos a bordo complejos
  • Durabilidad estructural mejorada para ciclos de implementación largos
  • Rendimiento táctil capacitivo estable en sistemas de control ferroviario
  • Operación confiable alineada con el ciclo de actualización de equipos de 8 años

La solución ahora está integrada en los sistemas de consola de conductores de trenes de alta velocidad , lo que respalda la operación estable y confiable de los equipos de control ferroviario.

¿Necesita una pantalla táctil industrial personalizada para su equipo?

Si está desarrollando equipos que requieren pantallas táctiles de alta confiabilidad , FANNAL puede respaldar su proyecto con pantallas personalizadas y soluciones de integración táctil.
