Monitor táctil industrial de 15 pulgadas para sistemas de control de máquinas

La pantalla integra un panel IPS de alto brillo, un controlador táctil de grado industrial y una cubierta de vidrio reforzada para garantizar un funcionamiento confiable en entornos propensos a vibraciones y de baja temperatura.
Hogar » Monitor táctil industrial para sistemas de control de máquinas

Descripción general del proyecto

Aplicación: Sistemas de control de máquinas industriales utilizados en equipos como máquinas CNC, maquinaria de automatización y sistemas de producción industrial.
Tamaño del panel: Monitor táctil industrial de 15 pulgadas
Requisito principal:
  • Confiabilidad industrial: Diseñado para un funcionamiento estable a largo plazo en entornos hostiles.
  • Resistencia a la vibración: Construido para soportar impactos y vibraciones mecánicas continuas.
  • Amplio rango de temperatura: admite arranque y operación confiables a baja temperatura.
  • Alto brillo: garantiza una visibilidad clara en condiciones de luz ambiental alta o semiexteriores.
  • Rendimiento táctil estable: mantiene una precisión táctil consistente y precisa durante el funcionamiento 24 horas al día, 7 días a la semana.

Antecedentes del proyecto:
El proyecto requería una solución de monitor táctil industrial de 15 pulgadas capaz de funcionar de manera confiable en entornos industriales propensos a vibraciones. El cliente también solicitó un ensamblaje completo, que incluye TPM, marco mecánico e integración de cables para simplificar la instalación del equipo..

Diseño de solución de pantalla táctil industrial personalizada

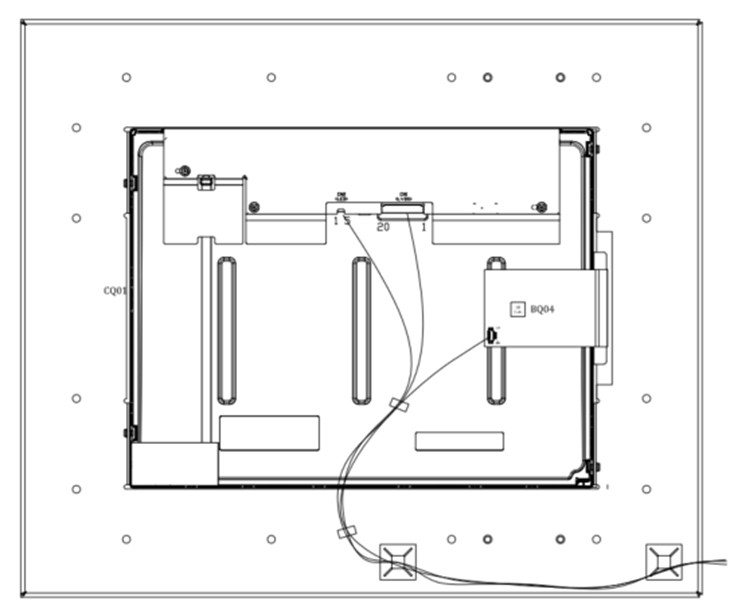

Para cumplir con estos requisitos, FANNAL desarrolló una solución integrada de TPM + marco mecánico + conjunto de cables . El módulo se entregó como un conjunto de monitor completo, lo que permitió al cliente instalar la unidad directamente en su equipo.
  • Módulo de visualización
    El módulo de visualización usos un Panel LCD de grado industrial Innolux.

    Las especificaciones clave incluyen:
    · Resolución: 1280 × 800
    · Interfaz: LVDS
    · Brillo: 1000 cd/m²
    · Ángulo de visión: 80/80/80/80 (IPS)
    · Vida útil: 50.000 horas
    · Temperatura de funcionamiento: -20°C ~ 85°C
    · Temperatura de almacenamiento: -30°C ~ 80°C

    La tecnología IPS garantiza una calidad de visualización constante desde múltiples ángulos.
  • Sistema táctil
    El sensor táctil anuncioopta por un estructura DITO combinado con un Controlador Microchip maXTouch mxT1664T3.

    Esta solución táctil industrial proporciona:
    · Operación multitáctil estable
    · Fuerte inmunidad al ruido
    · Rendimiento confiable en entornos de vibración

    El módulo admite interfaces USB duales para una integración flexible del sistema.
  • Cubierta de vidrio
    El panel táctil utiliza un Cubreobjetos negro de 4 mm. enojadoe de sustrato de vidrio AGC con tratamiento de refuerzo químico.

    El procesamiento de superficies incluye vidrio grabado antideslumbrante, proporcionando una legibilidad mejorada en entornos brillantes.

    Nivel de brillo: 70 ± 15

    Esta estructura mejora tanto la durabilidad como la usabilidad en entornos industriales.

Resultado de la implementación de la solución de monitor táctil industrial

La solución de monitor táctil integrado ayudó al cliente a agilizar la integración de equipos y al mismo tiempo mantener un funcionamiento confiable en entornos industriales exigentes.

El sistema final entregó:
  • Alta visibilidad en entornos semi-exteriores con una pantalla IPS de 1000 cd/m⊃2;
  • Rendimiento táctil estable respaldado por un controlador Microchip de grado industrial
  • Durabilidad mejorada con cubierta de vidrio antirreflejo reforzado químicamente de 4 mm
  • Montaje simplificado del sistema a través de un diseño integrado de TPM, marco y cable

La solución ahora se implementa en equipos de control de máquinas industriales , lo que admite un funcionamiento estable en entornos con vibración, variación de temperatura y requisitos de uso continuo.

¿Necesita una pantalla táctil industrial personalizada para su equipo?

FANNAL proporciona pantallas táctiles personalizadas, módulos LCD de alto brillo e integración TPM completa para aplicaciones industriales.

Póngase en contacto con nuestro equipo de ingeniería para discutir su proyecto.
