Pantalla táctil de 12,1 pulgadas para terminales de pago de combustible

Rendimiento táctil estable con cubierta de vidrio de 6 mm de espesor
Sensibilidad táctil optimizada con éxito para un sistema de pago de combustible semi-exterior utilizando una cubierta de vidrio personalizada de 6 mm y ajuste del controlador de grado industrial.
Hogar » Pantalla Táctil para Terminales de Pago de Combustible

Descripción general del proyecto

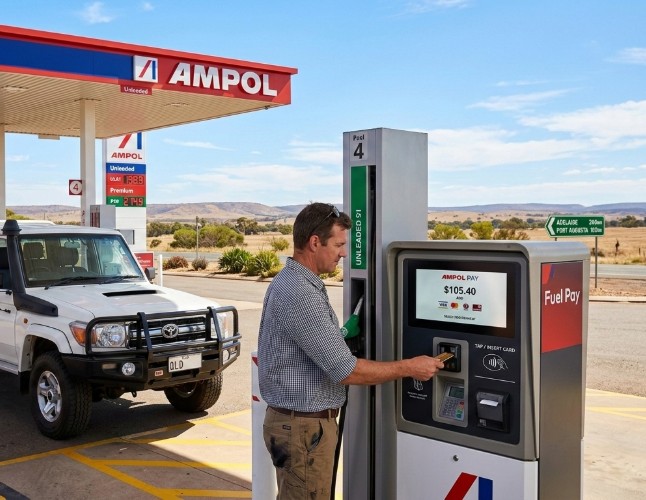

Aplicación: Terminal de pago de gasolinera
Tamaño del panel: 12,1' TPM
Situación actual:
El cubreobjetos de 5 mm existente dio como resultado
Sensibilidad táctil reducida
Respuesta inconsistente al tocar rápidamente
Estabilidad multitáctil limitada

Este proyecto implicó actualizar una pantalla de terminal de pago existente utilizada en entornos de estaciones de servicio semi-exteriores. El cliente necesitaba un rendimiento táctil mejorado manteniendo al mismo tiempo la robustez mecánica.


Análisis técnico de la causa raíz

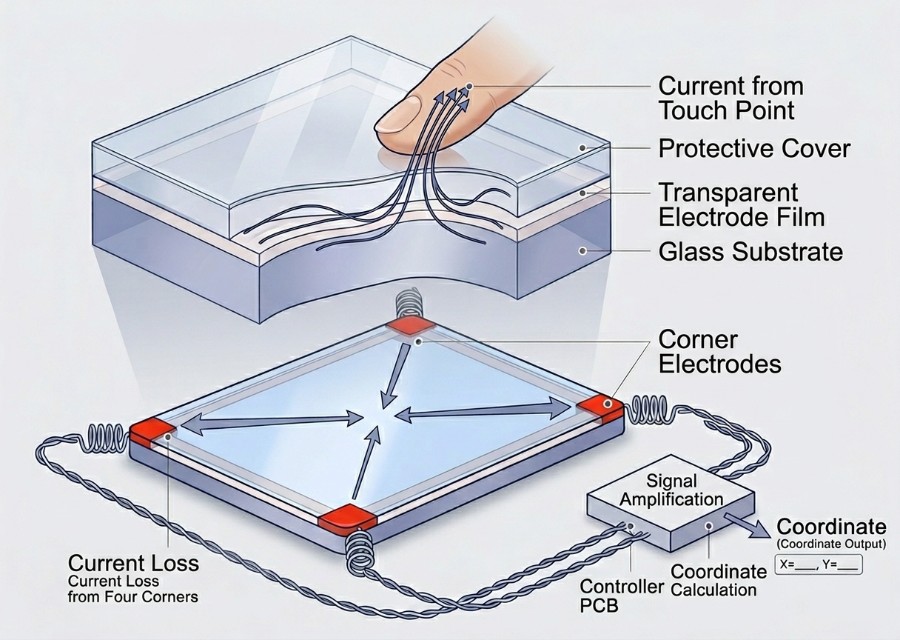

Atenuación de la señal causada por un cubreobjetos grueso

El aumento del grosor del cubreobjetos aumenta la atenuación de la señal entre el dedo y la capa del sensor.

Con un espesor de 5 mm, el margen de la señal se volvió inestable bajo interferencias ambientales específicas.

Sensibilidad al ruido ambiental

Los terminales semiexteriores enfrentan EMI, cambios de temperatura, estática y luz intensa, lo que reduce la confiabilidad de la señal táctil.

Limitación de ajuste del controlador

La configuración del controlador existente carecía de suficiente amplificación de señal y capacidad de filtrado para compensar el aumento del espesor del vidrio.



Estrategia de optimización de ingeniería

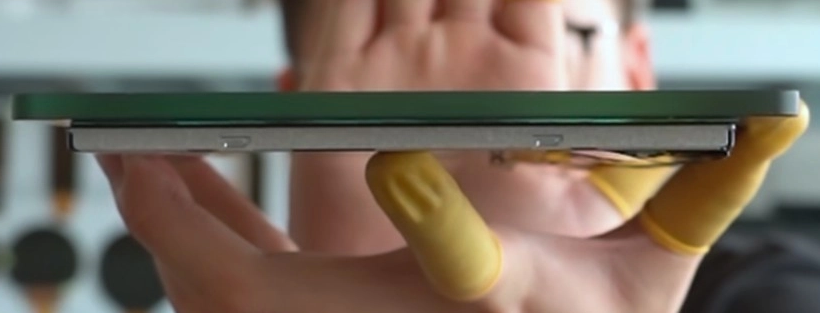

Actualización de cubierta de vidrio

  • Cubreobjetos aumentado de 5 mm → 6 mm
  • Espesor total de la pila: vidrio de 6 mm + sensor PCAP
  • Rango de espesor admitido: 2 mm–10 mm
  • Superficie: AG 25±5 GU para control de deslumbramiento semi-exterior

La configuración de 6 mm mejoró la rigidez estructural al tiempo que mantuvo un margen de señal táctil estable después de la sintonización del controlador.

Estrategia LCM (panel de visualización)

  • Panel de grado industrial de 12,1' de marca original seleccionada
  • Temperatura de funcionamiento compatible: -20 °C a +70 °C
  • Vida útil de la retroiluminación: 30 000 a 50 000 horas (típica)

Estabilidad de brillo garantizada a largo plazo para terminales de pago de alto rendimiento.

Actualización y ajuste del controlador

  • Actualizado a la serie industrial Microchip maXTouch
  • Incremento de la intensidad de la señal en ~15–20 %
  • Filtrado de ruido optimizado para entornos ricos en EMI
  • Umbral táctil recalibrado para pilas de vidrio grueso

Resultado: rendimiento multitáctil estable en condiciones de interferencia semiexteriores.

Configuración de vinculación


Elegido sobre la unión óptica para reducir costos y lograr objetivos de confiabilidad.

Preocupación por el riesgo del cliente y nuestra estrategia de servicio

El desafío

El cliente dudó en pagar altos costos iniciales de herramientas sin una validación del rendimiento.

Nuestro enfoque

Recursos materiales coordinados internamente
Muestra de prototipo preparada utilizando herramientas existentes
Video de demostración funcional grabado
Se proporcionó una unidad de muestra para validación antes de confirmar la inversión en herramientas

. Esto redujo el riesgo de inversión inicial y al mismo tiempo aceleró la validación.


¿Necesita una pantalla táctil confiable para terminales de pago?

Si su aplicación requiere una cubierta de vidrio gruesa, legibilidad en exteriores o un rendimiento táctil estable en entornos desafiantes, nuestro equipo de ingeniería puede ayudarlo a diseñar la solución adecuada.
