Does the in-cell touch display require an external touch controller?

Yes. Most in-cell touch displays require an external touch controller IC on the mainboard or a small controller board. The display panel integrates the touch sensing electrodes inside the LCD structure, but the touch signal processing is typically handled by a dedicated controller such as EETI or Microchip. Engineers should confirm controller compatibility during system integration.

Is an in-cell touch display thinner than a traditional LCD and touch panel solution?

Yes. In-cell touch technology integrates the touch sensing layer directly inside the LCD panel, eliminating the need for a separate touch panel. This results in a thinner and lighter display structure, which is beneficial for compact equipment and embedded devices.

Can the display be used in sunlight or outdoor environments?

With a brightness of 700 nits, the display is suitable for bright indoor environments and many semi-outdoor applications. For direct sunlight conditions, additional solutions such as optical bonding, anti-reflective glass or higher brightness backlight may be considered.

What should be considered when integrating an LVDS display into an embedded system?

Engineers should verify LVDS channel configuration, signal voltage compatibility, display timing parameters, and connector layout. Proper firmware configuration of the display controller is also required to ensure stable image output.

Can the in-cell touch display be customized for industrial equipment projects?

Yes. Industrial display modules can often be customized to match specific equipment requirements. Common options include brightness adjustment, interface adaptation, cover glass integration, optical bonding and mechanical mounting customization.

Hogar » Productos » Pantallas In-Cell » Módulo de pantalla táctil industrial en celda de 7 pulgadas 1024 × 600

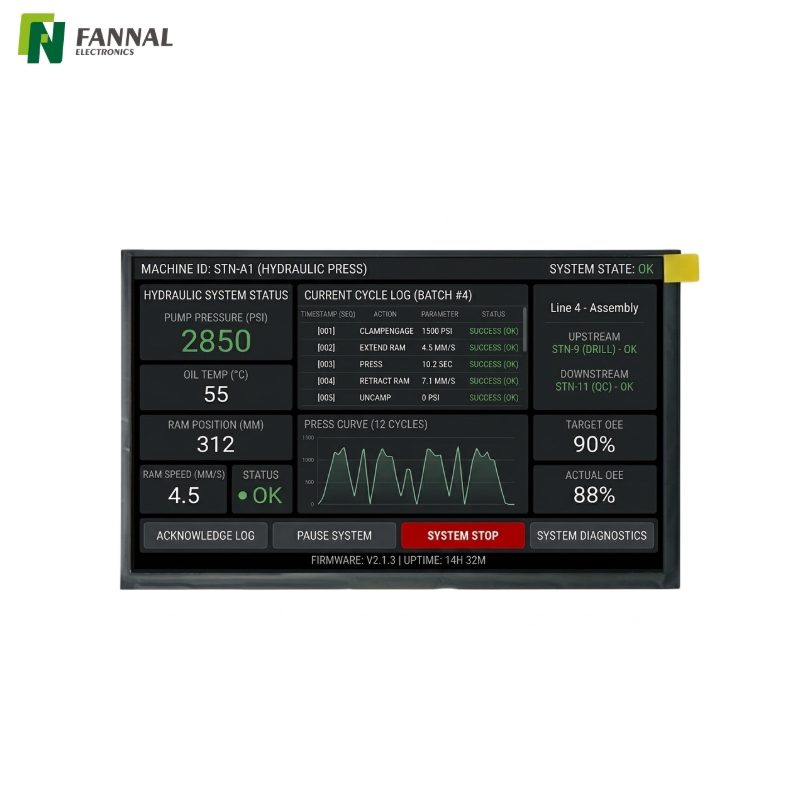

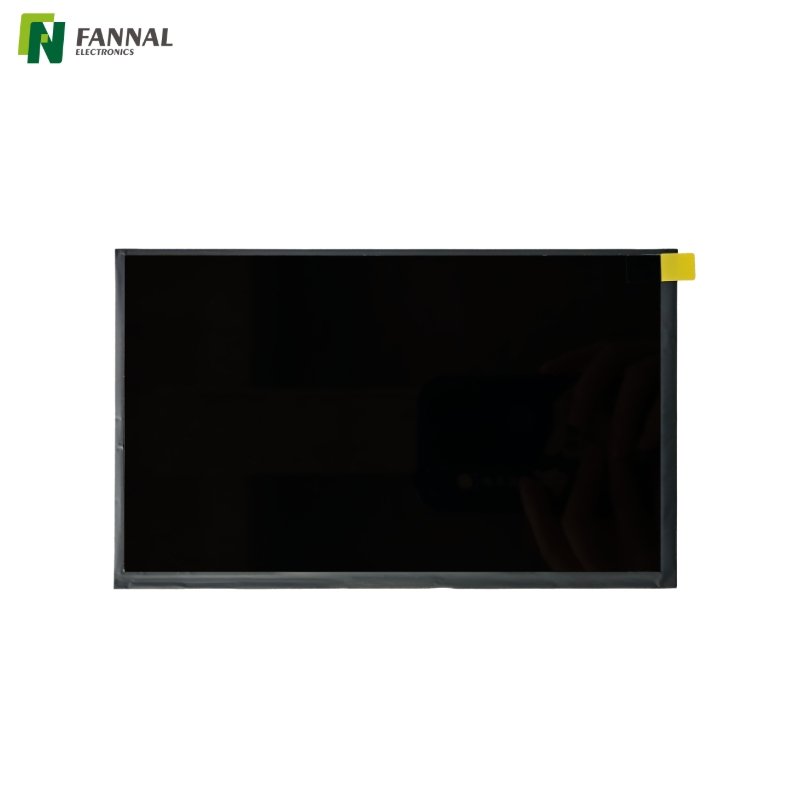

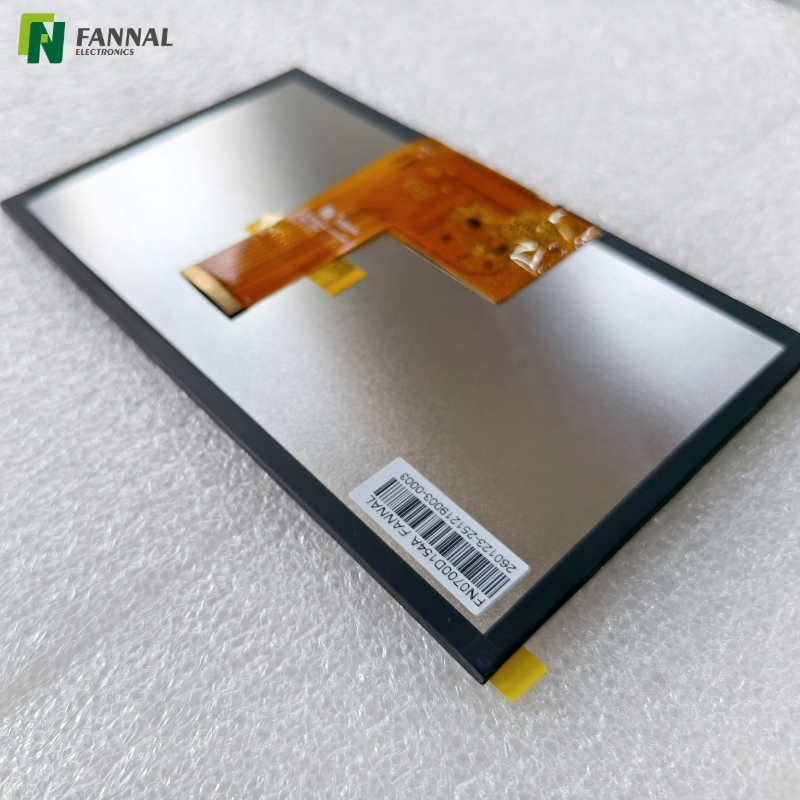

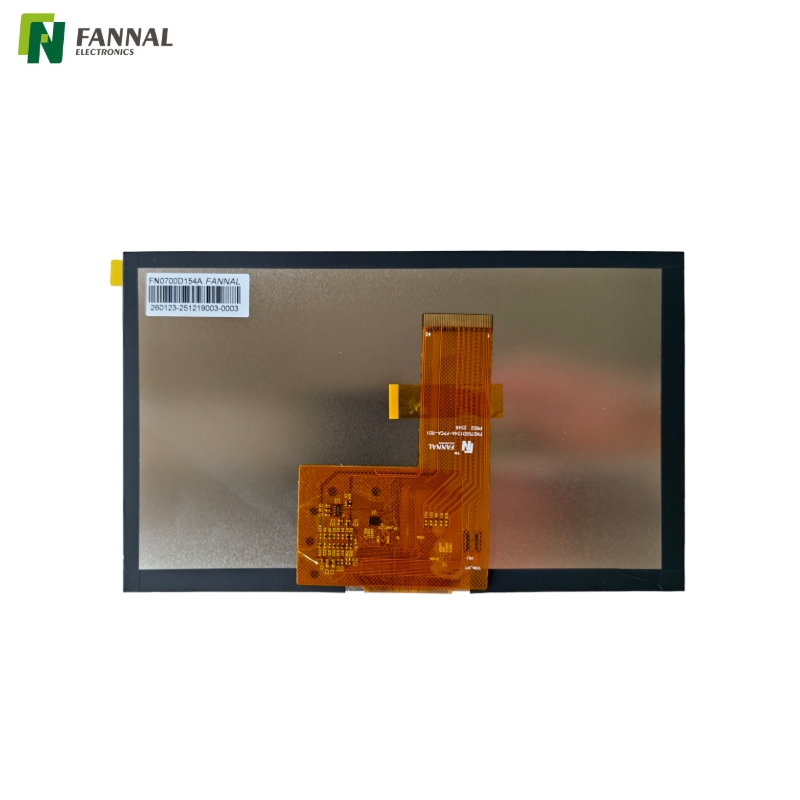

Módulo de pantalla táctil industrial en celda de 7 pulgadas 1024 × 600

Módulo de pantalla táctil en celda de 7 pulgadas | Pantalla industrial 1024×600 LVDS 700 nits

Modelo:
FN0700D154A
Tamaño (pulgadas):
7
Cubierta OD (mm):
164,96*100,06*2,84
Pantalla AA(mm):
153,6*90
Temperadora de operación (℃):
-20 ~ 70
Temperatura de almacenamiento (℃):
-30 ~ 80
Relación de contraste:
1500:1
Resolución:
1024x600
Dirección:
GRATIS
Interfaz:
LVDS
Brillo (CD/m²):
700

Cantidad:
Estado de Disponibilidad:





Consulta Añadir a la cesta

Pantalla táctil industrial en celda

Descripción del Producto

Dibujo y especificaciones

Aplicaciones

¿Por qué elegir In-Cell?

Soporte de personalización

El módulo de pantalla táctil de 7 pulgadas integra el sensor táctil directamente en la estructura LCD, lo que permite una solución de pantalla más delgada y liviana en comparación con los paneles táctiles tradicionales separados.

Con una resolución de 1024×600, un brillo de 700 nits y una interfaz LVDS , este módulo de pantalla es adecuado para sistemas HMI industriales, dispositivos de control integrados e interfaces de equipos inteligentes que requieren una interacción táctil confiable y una visibilidad clara.

Diseñado para entornos industriales, el módulo admite un funcionamiento estable de -20 °C a +70 °C y cumple con los estándares medioambientales RoHS..

Características clave de la pantalla táctil integrada de 7 pulgadas

Estructura táctil integrada en la celda

La tecnología táctil en la celda integra los electrodos sensores táctiles dentro de la estructura del panel LCD.

Este diseño reduce el grosor general del módulo al tiempo que mejora la claridad óptica y la capacidad de respuesta táctil en comparación con los paneles táctiles externos tradicionales.

700 nits de alto brillo para equipos industriales

Con un brillo típico de 700 nits , la pantalla garantiza una buena legibilidad en ambientes interiores e instalaciones semiexteriores.

Amplio ángulo de visión con modo normalmente negro

El modo de visualización normalmente en negro proporciona un mayor contraste y niveles de negro más profundos, lo que ayuda a los operadores a leer claramente la información de la interfaz en los sistemas de control industrial.

Interfaz LVDS para sistemas integrados

La interfaz LVDS proporciona una transmisión de señal estable de alta velocidad, lo que hace que el módulo sea adecuado para sistemas integrados, controladores industriales y equipos electrónicos personalizados.

Operación de temperatura amplia

Rango de temperatura de funcionamiento:

-20°C a +70°C

Esto permite un rendimiento confiable en entornos de automatización industrial.

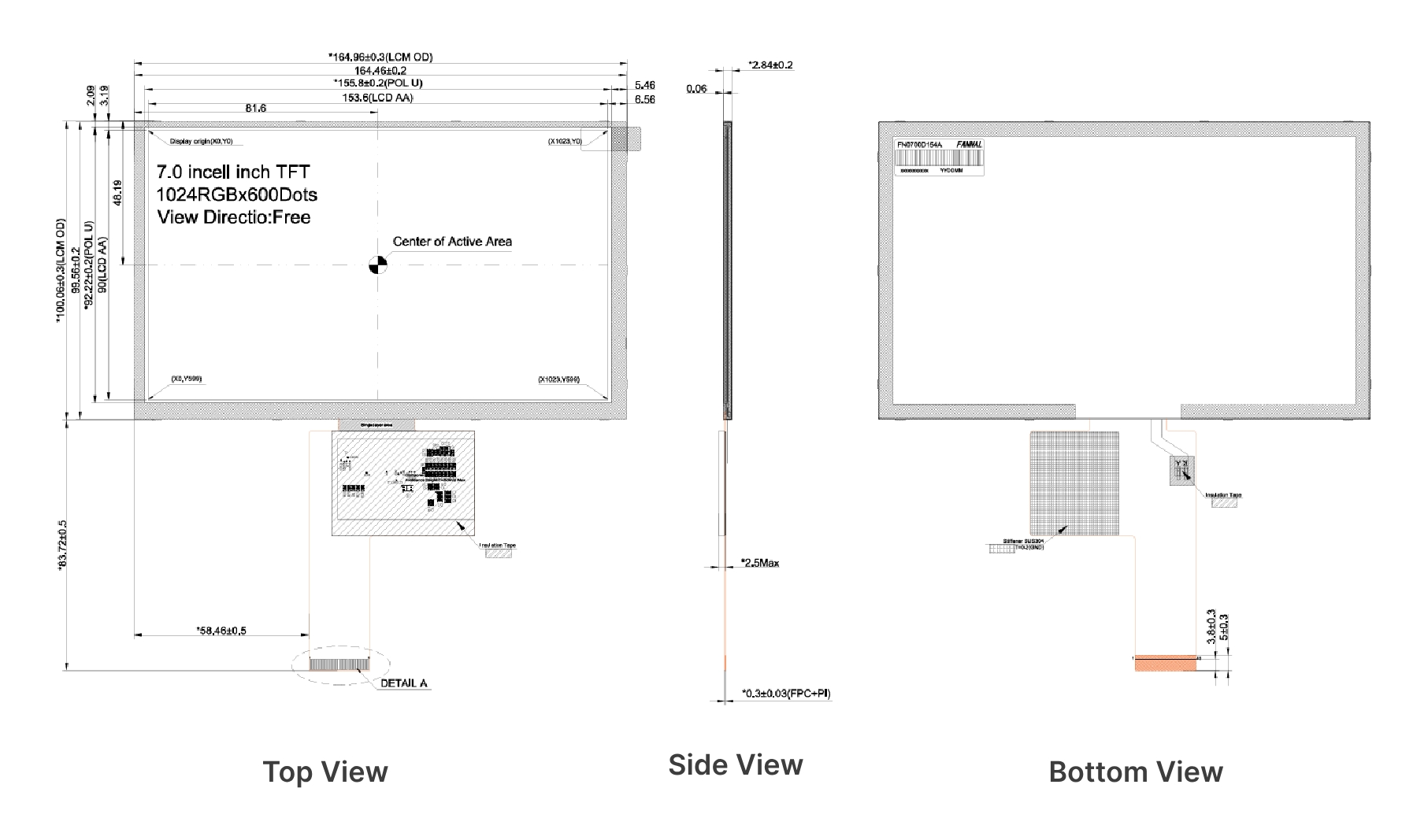

Dibujo

Presupuesto

Parámetro	Especificación
TAMAÑO	7,0 pulgadas
RELACIÓN DE RESOLUCIÓN	1024*600
TIPO LCD	Transmisivo
MODO DE VISUALIZACIÓN	Normalmente negro
DIRECCIÓN DE PANTALLA	Gratis
RELACIÓN DE CONTRASTE	1500:1
LUMINANCIA	700 tipos/550 min.
UNIFORMIDAD	75% mínimo
INTERFAZ	LVDS
FUENTE DE ENERGÍA	3,3 V
CONEXIÓN	Complemento FPC
CONDUCTOR IC	ST7232
TEMPERATURA DE OPERACIÓN	-20°C ~ +70°C
TEMPERATURA DE ALMACENAMIENTO	-30°C ~ +80°C
REQUISITOS AMBIENTALES	RoHS-2.0
TOLERANCIA NO MARCADA	±0,2 mm

Aplicaciones

Sistemas HMI industriales

Adecuado para interfaces de control utilizadas en equipos de automatización industrial.

Dispositivos de control integrados

La estructura compacta y la interfaz LVDS hacen que la pantalla sea fácil de integrar en sistemas electrónicos integrados.

Interfaces de equipos inteligentes

La pantalla se puede utilizar en:

máquinas expendedoras inteligentes
terminales industriales
dispositivos de diagnóstico
equipo de control portátil

Paneles de control de equipos

La estructura táctil integrada simplifica el montaje del sistema para los fabricantes de equipos.

Pantalla automotriz

Pantalla táctil quiosco

Exhibición ferroviaria

Visualización de bicicleta electrónica

Exhibición al aire libre

Exhibición industrial

Pantalla táctil

Pantallas capacitivas de gimnasio (4).jpg

Pantalla de gimnasio

Planta de ingeniería

Pantalla de motocicleta

Pantalla de máquina expendedora

Pantalla incrustada

¿Por qué elegir pantallas táctiles en las celdas?

Las pantallas táctiles integradas integran la capa de detección táctil directamente dentro de la estructura del panel LCD. En comparación con los conjuntos tradicionales de pantalla y panel táctil , este diseño ofrece varias ventajas.

Estructura de pantalla más delgada

La estructura integrada reduce el grosor del módulo y el peso total del dispositivo.

Rendimiento óptico mejorado

Sin una capa de panel táctil adicional, la pantalla puede lograr una mejor claridad óptica y un menor reflejo de la luz.

Respuesta táctil más rápida

La ruta de la señal táctil es más corta, lo que permite una interacción más rápida y con mayor capacidad de respuesta.

Montaje simplificado

Los fabricantes de equipos pueden reducir los pasos de montaje ya que la función táctil ya está integrada en el módulo de visualización.

Soporte de personalización

FANNAL admite la personalización para proyectos de exhibición industrial, que incluyen:

Nuestro equipo de ingeniería puede ayudar a los clientes a adaptar el módulo de visualización a requisitos de equipos específicos.

Preguntas frecuentes

1. ¿La pantalla táctil interna requiere un controlador táctil externo?

Sí. La mayoría de las pantallas táctiles en la celda requieren un controlador IC táctil externo en la placa base o una pequeña placa controladora.

El panel de visualización integra los electrodos de detección táctil dentro de la estructura LCD, pero el procesamiento de la señal táctil generalmente lo maneja un controlador dedicado de proveedores como EETI o Microchip..

Los diseñadores del sistema deben confirmar la compatibilidad del controlador durante la etapa de integración.

2. ¿Es una pantalla táctil integrada más delgada que una solución tradicional LCD + panel táctil?

Sí. La tecnología táctil en la celda elimina la necesidad de una capa de sensor táctil separada montada en la parte superior de la pantalla LCD.

Debido a que la capa de detección táctil está integrada dentro del propio panel LCD, la pila total de pantalla se vuelve más delgada y liviana.

Esta estructura es particularmente útil para equipos industriales compactos, dispositivos portátiles y sistemas de control integrados donde el espacio interno es limitado.

3. ¿Se puede utilizar la pantalla a la luz del sol o en ambientes al aire libre?

Un nivel de brillo de 700 nits permite que la pantalla siga siendo legible en ambientes interiores luminosos y en muchas instalaciones semiexteriores.

Para uso completo en exteriores bajo luz solar directa, los diseñadores de sistemas pueden considerar adicionalmente:

unión óptica
cubierta de vidrio antirreflectante
opciones de retroiluminación de mayor brillo

Estas mejoras pueden mejorar aún más la legibilidad a la luz del sol.

4. ¿Qué se debe considerar al integrar una pantalla LVDS en un sistema integrado?

Al integrar un módulo de pantalla LVDS, los ingenieros normalmente necesitan verificar:

Configuración del canal LVDS
compatibilidad de voltaje de señal
Parámetros de sincronización para el controlador de pantalla.
tipo de conector y disposición FPC

También se requiere una configuración de firmware adecuada del controlador de pantalla en la placa base para garantizar una salida de imagen correcta.
