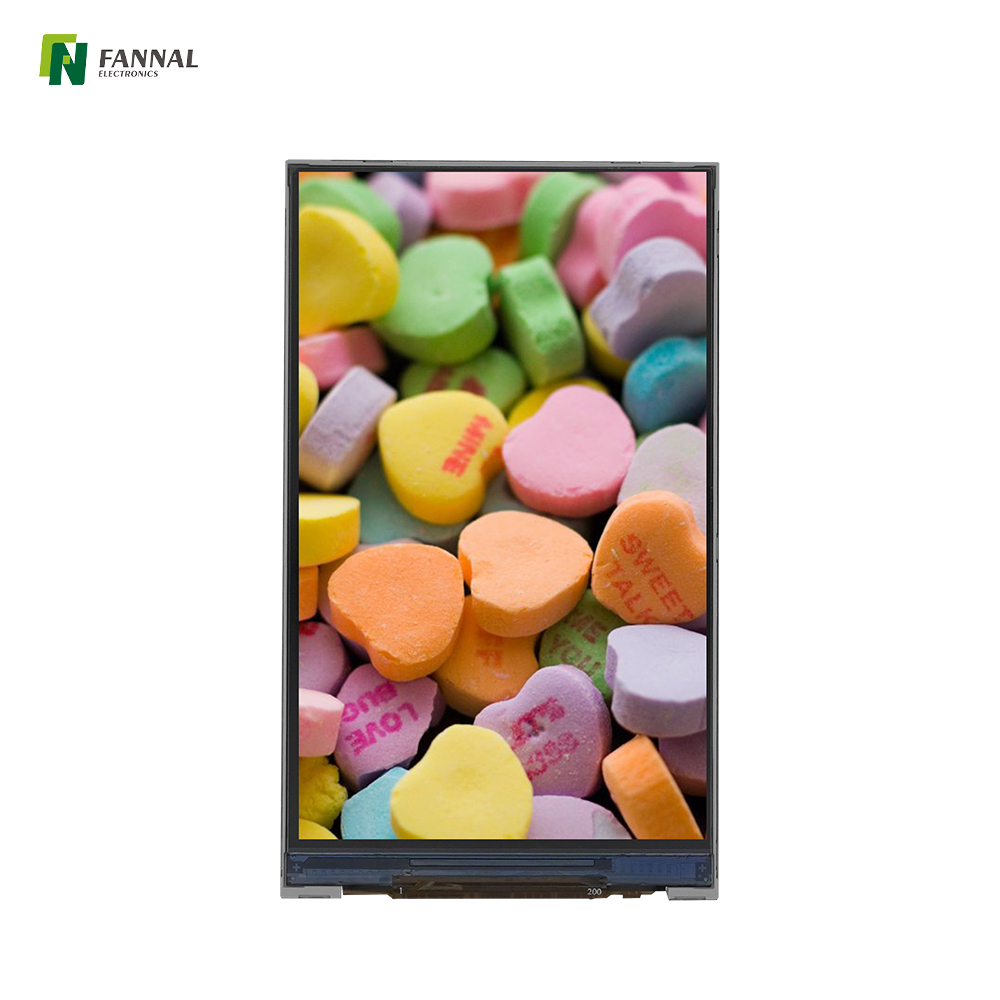

FN0397D002A
3.97
57,14x96,85x2,15
-20 ~ 70
-30 ~ 80
RGB/SPI
480x800
85/85/85/85
300
| Cantidad: | |
|---|---|

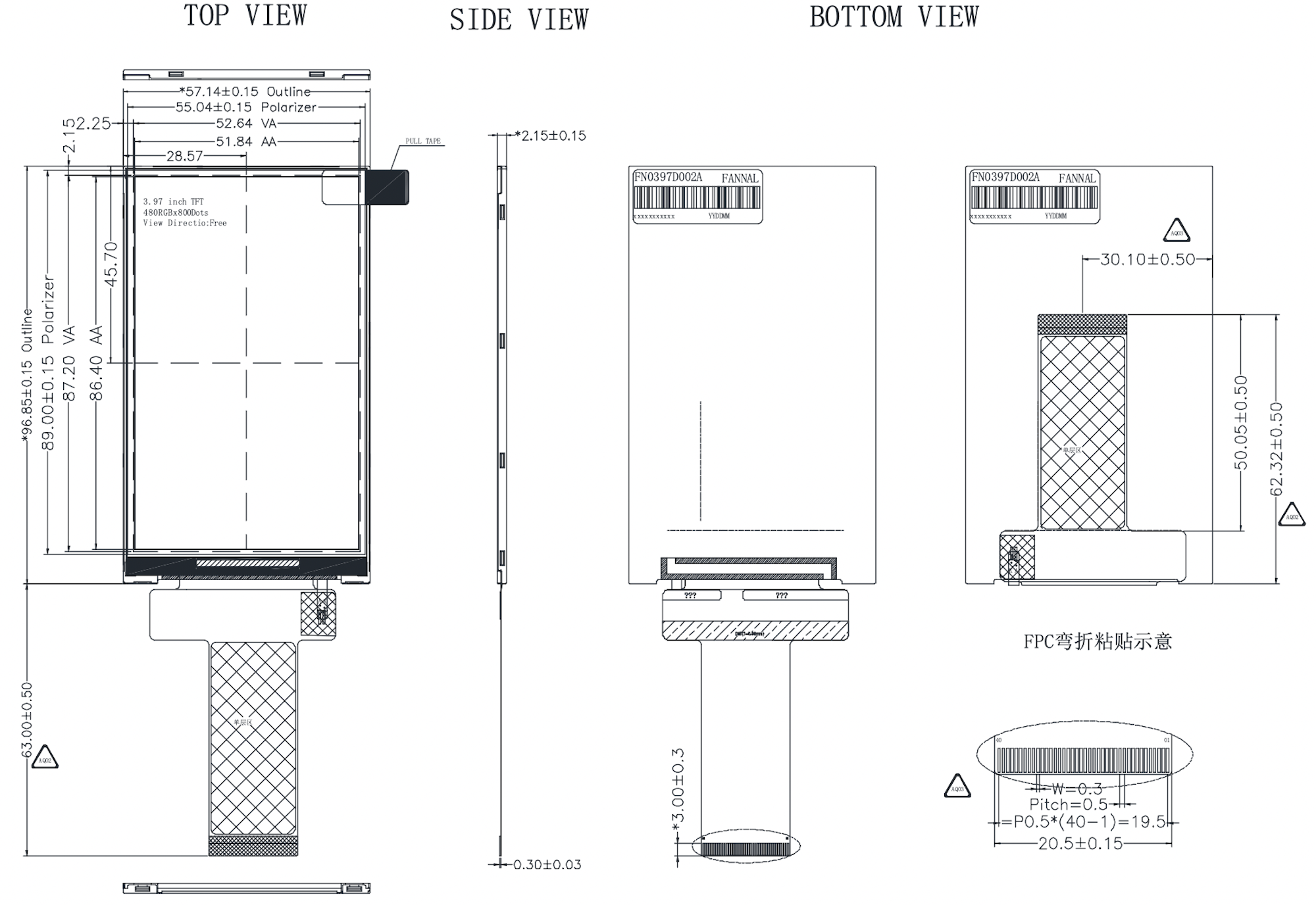

Dibujo
Presupuesto
Parámetro | Especificación | Unidad |
Tamaño de pantalla LCD | 3,97 (diagonal) | pulgada |
Relación de resolución | 480(Alto) × 800(V) | píxeles |
Paso de píxeles | 0,108(H) × 0,108(V) | milímetros |
Área activa | 51,84(Alto) × 86,4(V) | milímetros |
Tamaño del módulo | 57,14 (ancho) × 96,85 (alto) × 2,15 (profundidad) | milímetros |
Modo de visualización | Normalmente negro, transmisivo | - |
Interfaz | RGB/SPI | - |
Disposición de píxeles | Raya vertical RGB | - |
Ver dirección | TODO | En punto |
Fuente de alimentación | 2.8 | V |
Consumo de energía | TBD | W |
Peso | TBD | g |
Luminancia | 300 (típico) | cd/m² |
Controlador IC | ST7701SN | - |
Temperatura de funcionamiento | -20 ~ +70 | ℃ |
Temperatura de almacenamiento | -30 ~ +80 | ℃ |
Pin No. | Símbolo | E/S | Descripción |
1 | Leda | P | Ánodo de potencia LED. |
2-3 | Ledk | P | Cátodo de potencia LED. |
4 | GND | P | Tierra eléctrica |
5 | VDD | P | Fuente de alimentación 2,8V. |
6 | REINICIAR | I | RESET GLOBAL. Bajo activo, push interno alto. |
7-8 | CAROLINA DEL NORTE | - | Sin conexión |
9 | SDA | E/S | Entrada de datos de comunicación serie. |
10 | SCK | I | Entrada de reloj de comunicación serie. |
11 | CS | I | Selección de chip de comunicación serie. |
12 | PCLK | I | Pin de entrada del reloj. |
13 | Delaware | I | Entrada de señal de habilitación de datos. |
14 | Vsync | I | Entrada de sincronización vertical. |
15 | Hsync | I | Entrada de sincronización horizontal. |
16-33 | DB0-DB17 | I | DB0-DB5: datos azules, DB6-DB11: datos verdes, DB12-DB17: datos rojos. |
34 | GND | P | Tierra eléctrica |
35-39 | CAROLINA DEL NORTE | - | Sin conexión |
40 | GND | P | Tierra eléctrica |
Parámetro | Símbolo | Mínimo | Típ. | Max. | Unidad |
Tensión de alimentación digital | VDD | 2.5 | 2.8 | 3.6 | V |
Voltaje de operación de la interfaz | VDDI | 1.65 | 1.8 | 3.3 | V |
Tensión de entrada de nivel | VIH | 0.7VDDI | - | VDDI | V |
Tensión de entrada de nivel | Vil | GND | - | 0.3VDDI | V |
Tensión de salida de nivel | Voh | 0.8VDDI | - | VDDI | V |
Tensión de salida de nivel | Volante | GND | - | 0.2VDDI | V |
Parámetro | Símbolo | Mínimo | Típ. | Max. | Unidad |
Voltaje de corriente hacia adelante | VF | 21.6 | 24.0 | 26.4 | V |
Corriente de reenvío | Si | - | 20 | - | mamá |
Consumo de energía de fondo | WBL | - | 0.48 | - | W |
LED Lifetime | - | 30000 | - | - | Horas |
Casos de uso industriales y comerciales
Esta pantalla TFT industrial de 3,97 ″ es ideal para interfaces visuales integradas compactas en múltiples sectores:
Controles industriales y pantallas HMI
Paneles de control de maquinaria pequeña y pantallas HMI en paneles de control de equipos y automatización de fábricas.
Instrumentos portátiles y dispositivos de mano
Probadores de campo, instrumentos de medición y unidades portátiles industriales que requieren una interfaz de usuario gráfica clara.
Equipos médicos y de laboratorio
Pequeñas pantallas de diagnóstico, paneles de configuración y pantallas de información sobre el estado del equipo.
Productos comerciales de vanguardia
Terminales de acceso, controladores POS compactos, interfaces de usuario de máquinas expendedoras y electrodomésticos inteligentes.
Interfaces de automoción/transporte
Subpantallas de clúster, pantallas de información secundaria en vehículos, dispositivos de flota (donde se admite RGB/SPI).
Sistemas integrados y plataformas de creación de prototipos
Creación rápida de prototipos con microcontroladores (MCU) y plataformas SBC que admiten interfaces paralelas o serie.
Personalizaciones
• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)
• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP
• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m², ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.
• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.
• Diseño optimizado para una transmisión y rendimiento de imágenes estables.
• Tamaños disponibles: hasta 65"
• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices
• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma
• Temperatura de funcionamiento:
Grado industrial: –20°C ~ +70°C
Grado automotriz: –30°C ~ +85°
• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de circuitos integrados confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética completa para cumplir con los estándares industriales y EMI/RFI
• Opciones de materiales:
Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión
Unión óptica | Rango de tamaño | Notas |
OCA | Hasta 15,6" | Dos líneas de producción totalmente automatizadas para fabricación de gran volumen |
LOCA/OCR | Hasta 32" | Excelente para alto contraste y durabilidad |
Silicona | Hasta 32" | Ideal para aplicaciones industriales robustas y de gran tamaño |
Acerca de FANNAL
 | Con mucha experiencia: 15 años de experiencia en la fabricación de pantallas TFT, pantallas AMOLED, pantallas táctiles, pantallas táctiles capacitivas y monitores táctiles. |
| Solución integral: proceso interno completo para pantalla táctil, visualización y unión óptica |
| Servicio global: Italia, Alemania, Francia, España, India, Japón, Singapur y más: soporte local oportuno. |
| Sólida experiencia: Respaldado financieramente por SECO , uno de los principales líderes europeos en soluciones integradas y de visualización. |
| Suministro confiable: Nuestra red de proveedores a largo plazo garantiza que usted reciba una calidad constante y una entrega confiable, incluso en temporadas de alta demanda. |
| Garantía de calidad: certificación ISO 9001, ISO 14001, ISO 45001, ISO 13485 e IATF 16949; Cumple con REACH y RoHS. |
Certificados
Preguntas frecuentes
P1: ¿Cuáles son las interfaces estándar compatibles?
R: este módulo admite interfaces RGB y SPI , adecuadas para la mayoría de las aplicaciones integradas y basadas en microcontroladores.
P2: ¿Se puede equipar esta pantalla con un panel táctil?
R—Sí. FANNAL puede suministrar paneles táctiles capacitivos o resistivos (CTP) con placas AD correspondientes a pedido.
P3: ¿El brillo es suficiente para uso en exteriores?
R: Con 300 cd/m² , la pantalla está optimizada para ambientes interiores y semiexteriores; para una alta legibilidad a la luz del sol, considere versiones opcionales de alto brillo o unión óptica.
P4: ¿Podemos personalizar el brillo, la interfaz o el factor de forma mecánico?
R—Sí. FANNAL proporciona opciones personalizables que incluyen tipo de interfaz, nivel de brillo, longitud de FPC, tipo de conector y accesorios de soporte mecánico.
P5: ¿Qué accesorios están disponibles?
R: Los complementos opcionales incluyen tableros de retroiluminación, tableros de control táctil, mazos de cables y accesorios de montaje para una integración más rápida.
